UML 시퀀스 다이어그램, 처음이라면 이 글부터 보세요

개발자와 기획자, 디자이너가 한 테이블에 앉아 이야기하다 보면 이런 순간이 꼭 옵니다.
“이 요청이 언제, 누구에게, 어떤 순서로 전달되는 거죠?”

말로 설명하면 길어지고, 문서로 적으면 헷갈립니다. 이럴 때 가장 직관적으로 흐름을 정리해 주는 도구가 바로 시퀀스 다이어그램(Sequence Diagram)입니다.

"에이, 그거 그리기 너무 복잡하지 않아요?"라고 하실 수도 있지만, 사실 원리만 알면 3분 만에도 뚝딱 만들 수 있답니다.
오늘은 초보자도 바로 실무에 써먹을 수 있는 시퀀스 다이어그램 작성 노하우부터, AI를 활용해 순식간에 다이어그램을 만드는 비법까지 전부 공개할게요!

시퀀스 다이어그램(Sequence Diagram)은 UML(Unified Modeling Language) 다이어그램 중 하나로, 시스템 안에서 객체나 사용자가 어떤 순서로 상호작용하는지를 시간 흐름에 따라 표현한 다이어그램입니다.

조금 더 쉽게 말하면, 이 요청은 어디서 시작해서, 누구를 거쳐, 어떤 응답으로 끝나는지를 위에서 아래로 읽어 내려가며 이해할 수 있게 정리한 그림이라고 생각하시면 됩니다.

주요 구성 요소는 크게 네 가지만 기억하시면 됩니다!

시퀀스 다이어그램이 어려워 보이는 이유는 대부분 비슷합니다. 뭘 먼저 그려야 할지 막막히기 때문이죠.
사실 시퀀스 다이어그램은 정해진 순서대로만 생각하면 훨씬 쉽게 만들 수 있습니다.

아래 단계만 따라가면, 처음이라도 흐름이 자연스럽게 정리될 거예요.

1단계: 하나의 시나리오부터 정하세요

가장 먼저 할 일은 전체 시스템이 아니라 ‘하나의 상황’만 정하는 것입니다.
시퀀스 다이어그램은 모든 기능을 한 번에 담기보다는, 단일 시나리오를 명확히 표현할 때 가장 효과적입니다.

예를 들어 이런 식입니다.

• 사용자가 로그인 버튼을 눌렀을 때
• 결제 요청이 서버로 전달될 때
• 외부 API 호출 후 결과를 받는 과정

언제 시작해서, 어디서 끝나는 흐름인가를 먼저 정리해 주세요.

2단계: 등장하는 주체(액터·객체)를 나열합니다

다음으로는 해당 시나리오에 등장하는 주체들을 모두 적어봅니다.

• 사용자(Actor)
• 웹 화면
• 서버
• 데이터베이스
• 외부 시스템

이 단계에서는 역할만 명확하면 됩니다. 세부 구현까지 고민할 필요는 없어요.
이렇게 정리한 주체들이 나중에 시퀀스 다이어그램 상단에 왼쪽에서 오른쪽 순서로 배치됩니다.

3단계: 시간 흐름에 따라 메시지를 정리합니다

이제 본격적으로 흐름을 그릴 차례입니다. 시간은 위에서 아래로 흐른다는 원칙을 기억하세요.

• 누가 먼저 요청을 보내는지
• 그 요청을 받은 객체는 무엇을 처리하는지
• 결과는 어디로 반환되는지

이 과정을 한 줄씩 순서대로 적어보면, 이미 절반은 완성된 셈입니다.
이 때 메시지 이름은 로그인 요청, 사용자 정보 조회, 인증 결과 반환처럼 동작이 보이도록 작성하면 이해도가 훨씬 높아집니다.

4단계: 필요한 경우 조건과 반복을 추가합니다

기본 흐름이 완성됐다면, 이제 예외 상황이나 분기 처리를 추가해 볼 수 있습니다.

• 로그인 실패 시 처리
• 조건에 따라 다른 응답이 필요한 경우
• 반복 호출이 발생하는 상황

이런 경우에는 alt, opt, loop 같은 UML 표기법을 활용하면 복잡한 로직도 깔끔하게 표현할 수 있습니다.
다만 처음에는 필수는 아닙니다. 기본 흐름이 명확한 것이 가장 중요합니다.

5단계: 다이어그램을 ‘설명하듯’ 다시 확인하세요

마지막으로, 완성된 시퀀스 다이어그램을 보면서 누군가에게 설명하듯 읽어보세요.
“사용자가 요청을 보내고, 서버가 이를 처리한 뒤, DB에서 정보를 가져와 다시 응답한다.”

이렇게 자연스럽게 말로 설명이 된다면, 그 시퀀스 다이어그램은 잘 만들어진 것입니다.

시퀀스 다이어그램의 개념과 작성 순서를 이해했다면, 다음 고민은 보통 하나입니다.
“이걸 매번 처음부터 직접 그려야 할까?”

이럴 때 활용하기 좋은 기능이 바로 Edraw AI입니다.
Edraw AI는 사용자가 입력한 텍스트 설명을 기반으로 UML 시퀀스 다이어그램을 자동 생성해 주는 기능으로, 초안 제작 시간을 크게 줄여줍니다.

✅ Edraw AI로 시퀀스 다이어그램 만드는 방법

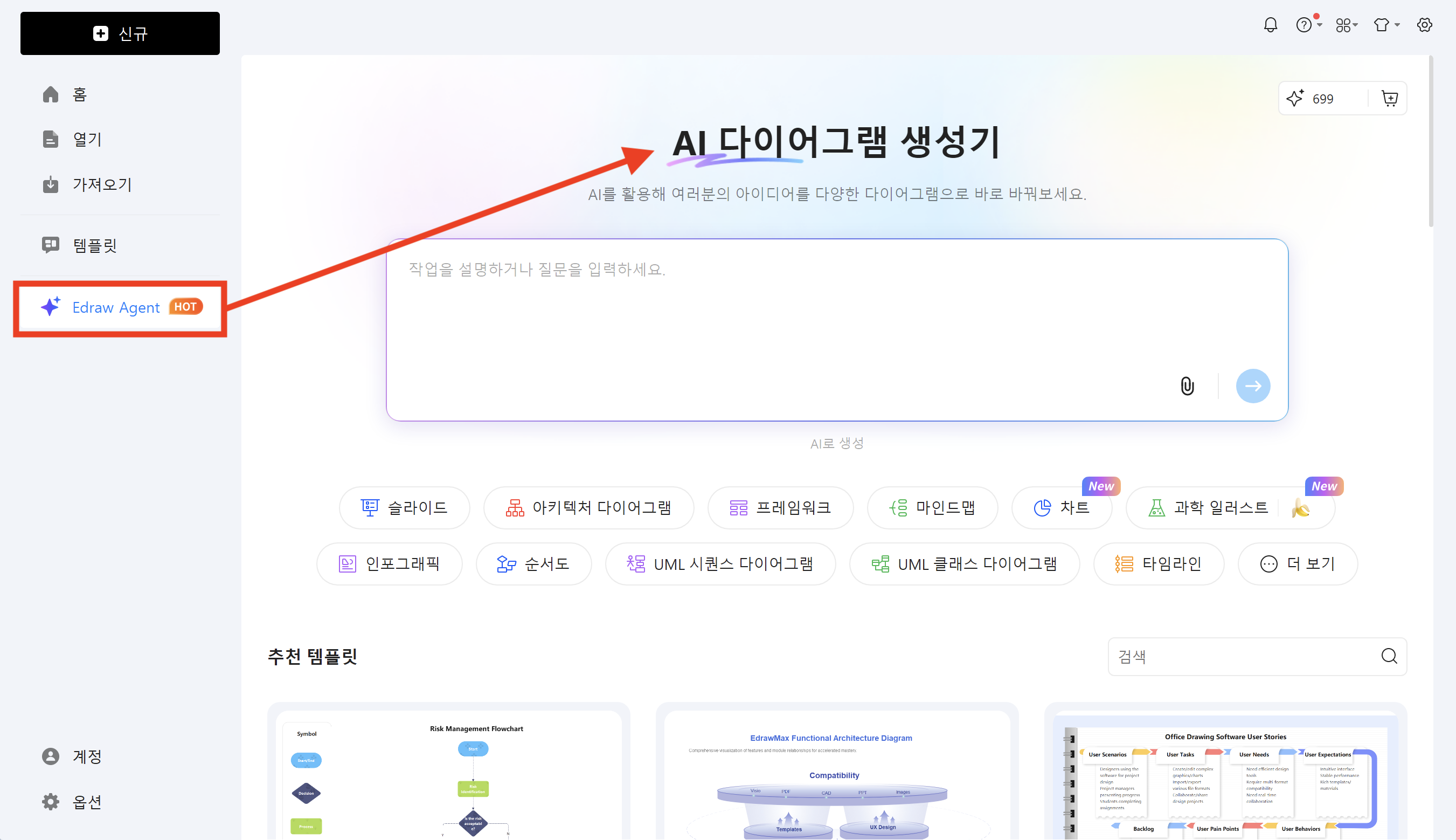

Step1 Edraw AI의 AI 다이어그램 생성기 시작

• 이드로우맥스 좌측 패널에서 [Edraw Agent]를 선택하면 AI 다이어그램 생성기 기능을 사용할 수 있습니다.

Step2 AI 시퀀스 다이어그램 생성

• [UML 시퀀스 다이어그램]을 클릭하고, 입력 창에 시나리오를 텍스트로 입력합니다. 그러면 Edraw AI가 자동으로 시퀀스 다이어그램을 생성합니다.

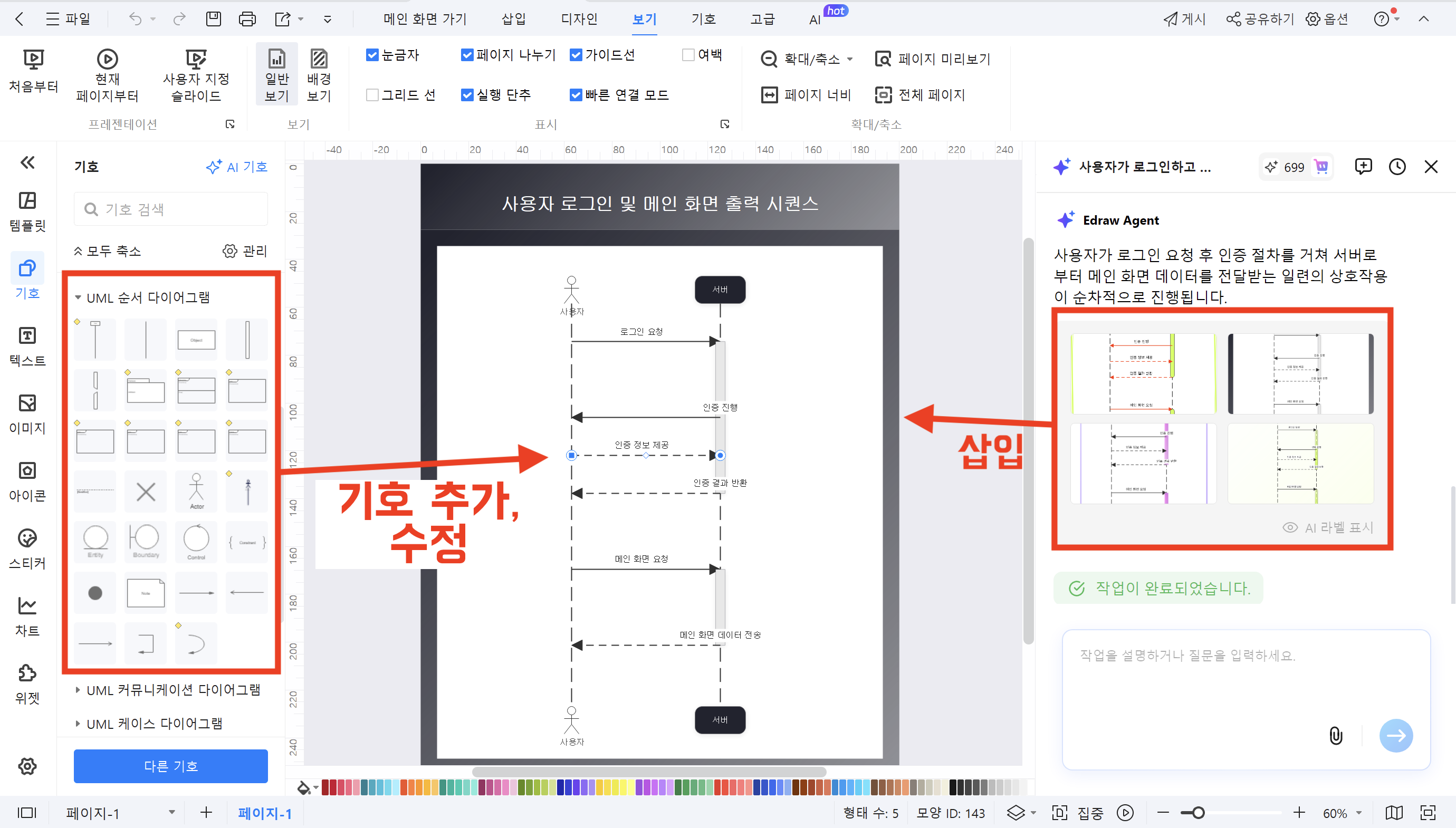

Step3 AI가 생성한 다이어그램 삽입 및 수정

• 입력한 내용을 기반으로 AI가 생성한 시퀀스 다이어그램을 캔버스에 삽입한 뒤, 필요에 따라 시퀀스 다이어그램의 구성 요소들을 수정합니다.

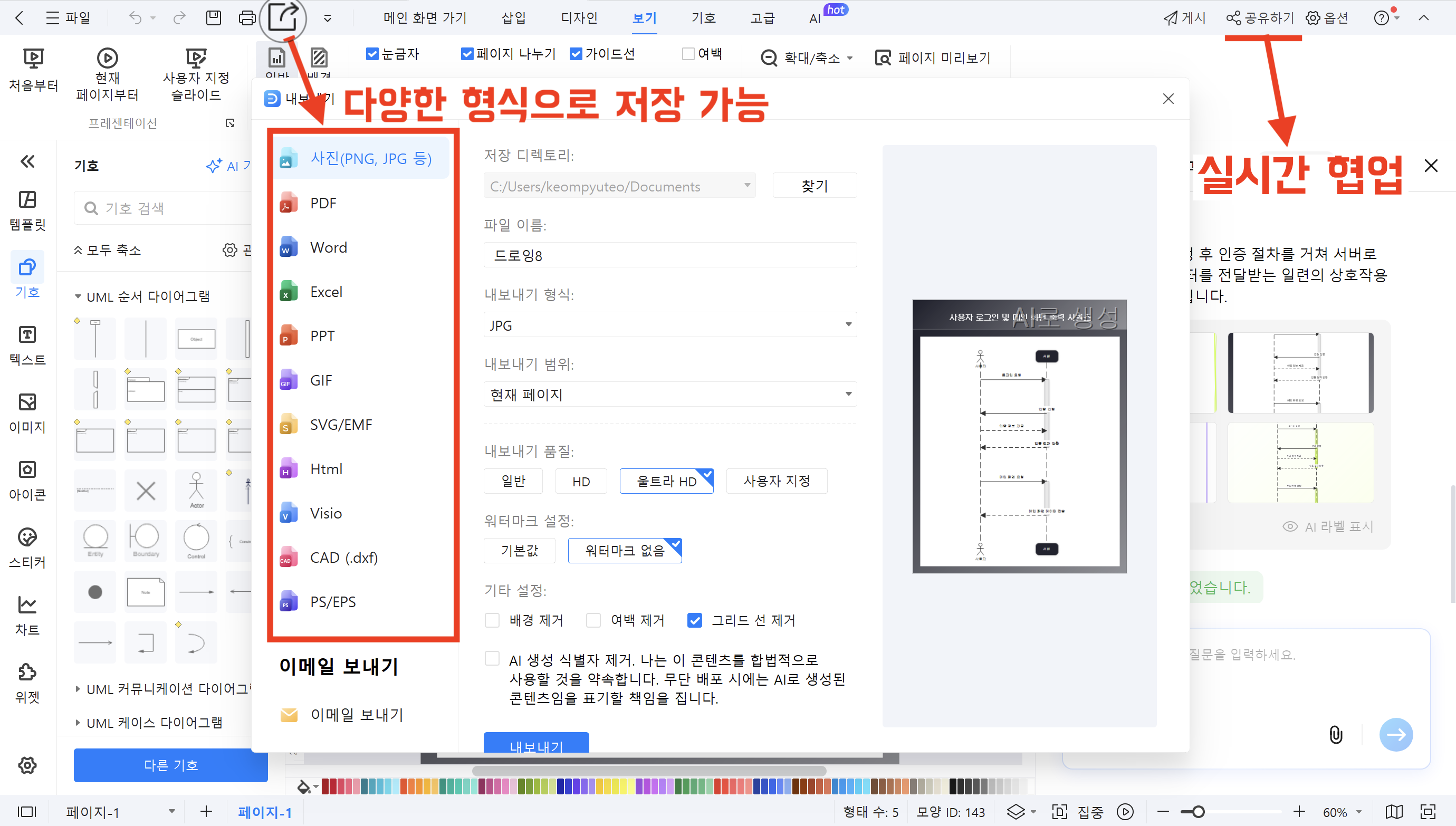

Step4 내보내기 및 공유

• 완성된 시퀀스 다이어그램은 PNG, JPG, PDF, PPT, Word 문서 등 다양한 형식으로 [내보내기]할 수 있습니다. 또한 [공유하기] 기능을 활용하면 팀원들과 실시간 협업이 가능합니다.

Edraw AI가 아이디어를 빠르게 시각화하는 도구라면, 이드로우맥스(EdrawMax) 템플릿은 다이어그램의 완성도를 끌어올리는 도구라고 볼 수 있습니다.

이미 검증된 구조를 기반으로 작업할 수 있기 때문에, 시퀀스 다이어그램을 자주 작성하는 분들이라면 템플릿 활용만으로도 작업 시간이 눈에 띄게 줄어듭니다.

✅ 이드로우맥스(EdrawMax) 템플릿을 활용한 시퀀스 다이어그램 제작 방법

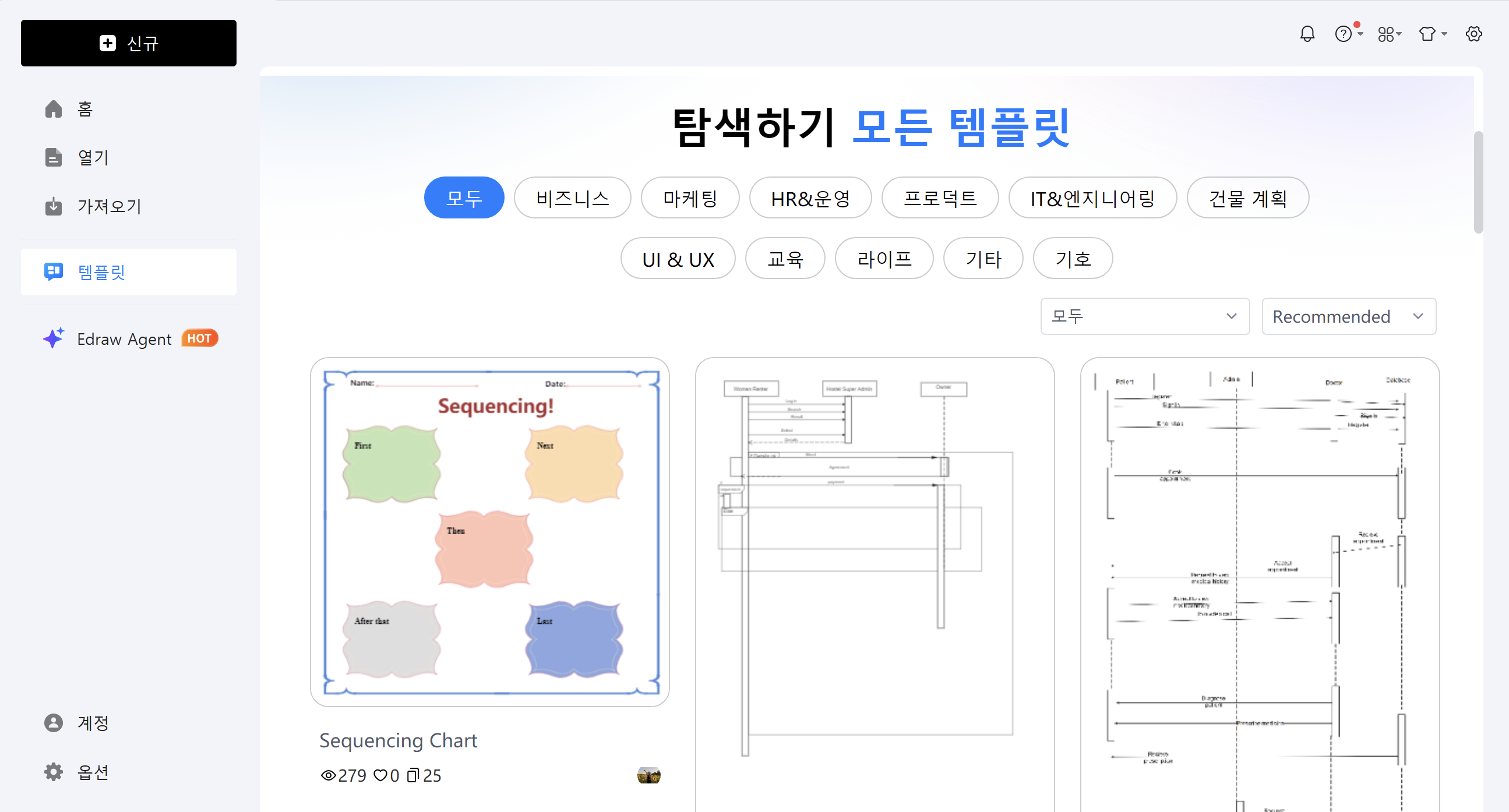

Step1 시퀀스 다이어그램 템플릿 선택

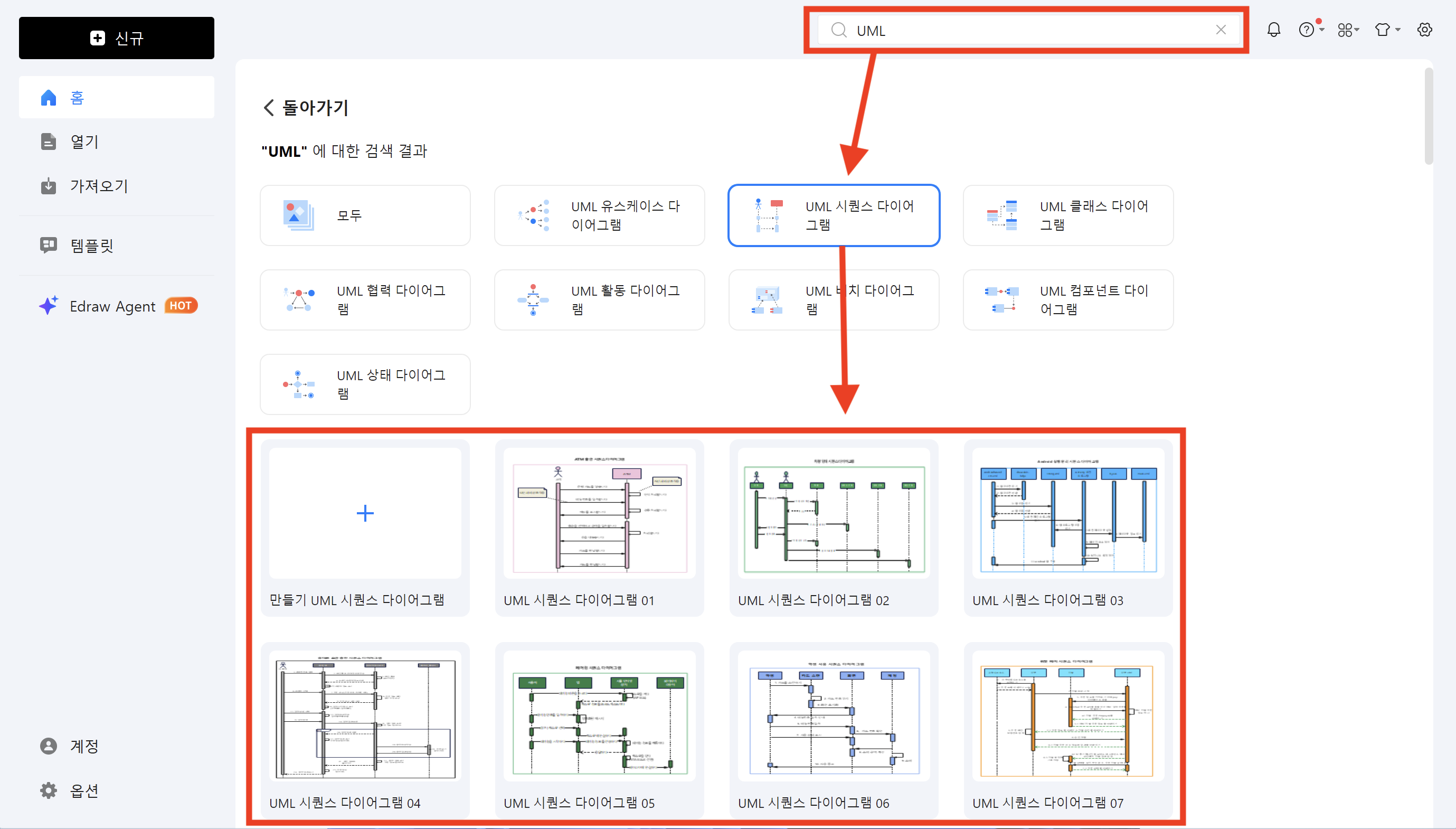

• 이드로우맥스 홈 화면의 검색 창에 "UML"을 입력하고 검색을 클릭합니다.
• 이 중 [UML 시퀀스 다이어그램]을 선택하면 다양한 템플릿을 볼 수 있습니다. 이 중 필요에 맞는 템플릿을 선택합니다.

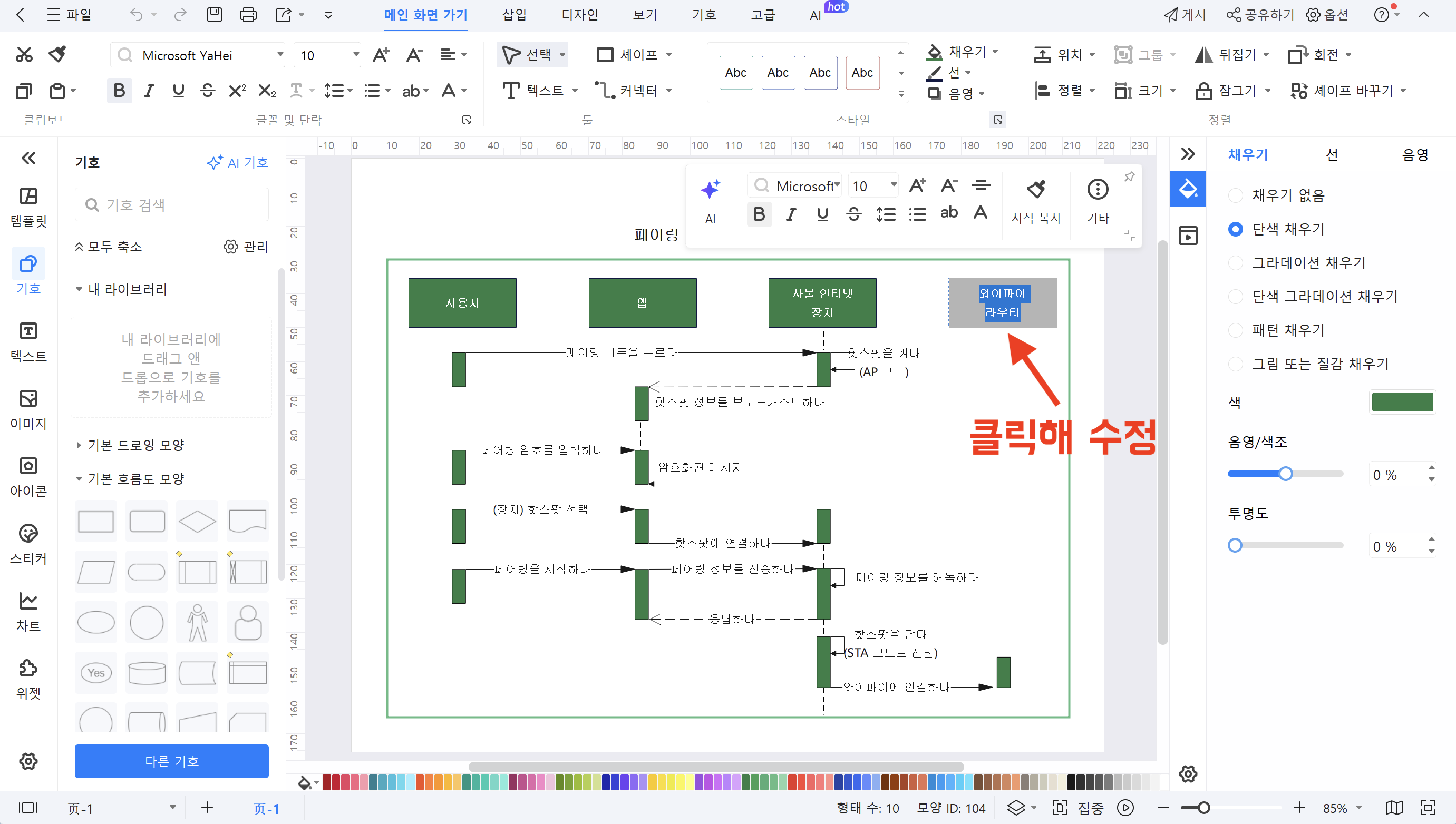

Step2 객체와 메시지 내용만 수정

• 기존 요소를 그대로 활용하고, 이름과 메시지 문구만 프로젝트에 맞게 변경합니다.

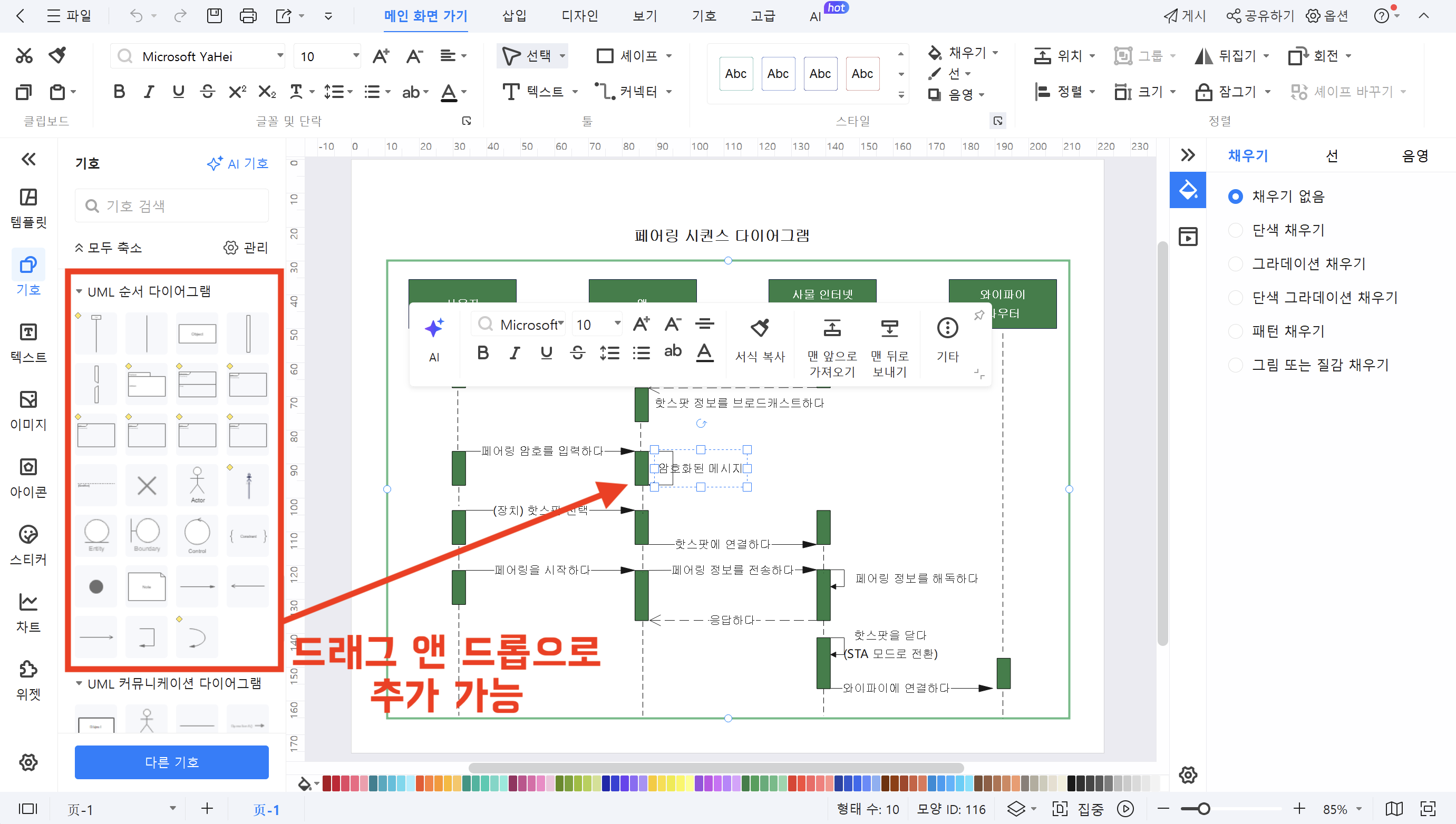

Step3 필요한 요소 추가 및 정리

• 조건 분기, 반복 흐름, 추가 객체가 있다면 드래그 앤 드롭으로 간단히 보완할 수 있습니다.

Step4 공유 및 내보내기

• 완성된 시퀀스 다이어그램은 이미지, PDF, PPT, Word 문서 등 다양한 형식으로 저장할 수 있습니다. 또한 [공유하기] 기능을 통해 팀원들과 쉽게 실시간 협업이 가능합니다.

시퀀스 다이어그램은 이론으로만 알면 와닿지 않습니다. 하지만 실제 업무 상황에 대입해 보면, "이래서 시퀀스 다이어그램을 쓰는구나" 하고 바로 체감하게 됩니다.

아래는 실무에서 가장 자주 활용되는 대표적인 사례들입니다.

1. 사용자 로그인 및 인증 프로세스

로그인 기능은 단순해 보이지만, 실제로는 사용자 → 서버 → 인증 로직 → 데이터베이스가 여러 번 상호작용하는 구조를 가지고 있습니다.
시퀀스 다이어그램을 활용하면,

• 사용자가 로그인 요청을 보냄
• 서버가 사용자 정보를 조회
• 인증 결과를 판단 후 응답 반환

이 과정을 시간 순서대로 한눈에 정리할 수 있어 보안 처리나 예외 상황을 검토할 때 특히 유용합니다.

2. 결제 및 외부 시스템 연동 흐름

결제 시스템이나 외부 API 연동은 한 단계만 어긋나도 오류가 발생하기 쉽습니다.
이때 시퀀스 다이어그램을 사용하면,

• 내부 시스템과 외부 결제 시스템 간 호출 관계
• 성공/실패 시 분기 처리 흐름
• 응답 지연이나 재요청 구조

이러한 것들을 명확하게 표현할 수 있어 개발 전 검토 단계에서 많은 시행착오를 줄일 수 있습니다.

3. 클라이언트–서버–DB 구조 설명

프론트엔드, 백엔드, 데이터베이스가 분리된 구조에서는 각 역할과 책임을 정확히 공유하는 것이 중요합니다.
시퀀스 다이어그램을 활용하면,

• 클라이언트 요청이 어디까지 전달되는지
• 서버에서 어떤 로직이 실행되는지
• DB 조회 결과가 어떻게 반환되는지

이 흐름을 명확히 시각화할 수 있어, 개발자뿐만 아니라 기획자, 디자이너 등 비개발자와의 소통에도 큰 도움이 됩니다.

4. 서비스 구조 공유 및 온보딩 자료

신규 인력이 프로젝트에 합류했을 때, 시스템 전체 구조를 설명하는 데는 시간이 많이 걸립니다.
이때 핵심 기능 흐름을 정리한 시퀀스 다이어그램이 있다면, 말보다 훨씬 빠르게 구조를 이해시킬 수 있습니다.

즉, 시퀀스 다이어그램은 설계 도구이자, 설명 도구이며, 협업 도구입니다.

시퀀스 다이어그램은 UML 기호를 얼마나 정확히 아느냐보다, 흐름을 얼마나 명확하게 전달하느냐가 더 중요한 다이어그램입니다.
누가 먼저 요청을 보내고, 어떤 객체가 이를 처리하며, 그 결과가 어디로 돌아오는지 이 순서만 제대로 정리돼 있다면, 시퀀스 다이어그램은 개발 문서이자 협업 도구로서 충분한 역할을 합니다.

그리고 이 과정을 훨씬 수월하게 만들어주는 것이 바로 이드로우맥스(EdrawMax)와 Edraw AI입니다.
복잡한 설계로 머리 아플 땐 고민하지 말고 이드로우맥스를 한번 활용해보세요. 여러분의 프로젝트가 한결 명확해질 거예요!

질문 1. 시퀀스 다이어그램은 언제 사용하나요?

기능 처리 순서나 객체 간 상호작용처럼 ‘시간 흐름’이 중요한 상황에서 사용합니다. 로그인, 결제, API 호출 구조 설명에 특히 유용합니다.

질문 2. 시퀀스 다이어그램과 순서도의 차이는 무엇인가요?

순서도는 작업 절차 중심이고, 시퀀스 다이어그램은 객체 간 메시지 흐름과 상호작용에 초점을 둡니다.

질문 3. 시퀀스 다이어그램에서 실선과 점선 화살표의 차이는 무엇인가요?

실선 화살표는 요청을 보내고 응답을 기다리는 '동기 메시지'를, 점선 화살표는 그에 대한 '응답 메시지'를 의미합니다.
