Simboli degli schemi di sistema
Il software Edraw include molte forme VHF-UHF-SHF, accoppiatore direzionale, soppressore di modalità, filtro di modalità, indicazione del filtro di modalità, discontinuità, serie equivalenti, shunt equivalente, reattanza capacitiva, capacità di induttanza, resistenza, sintonizzatore E-H, conduttanza, ecc. Tutte queste forme saranno molto utili per disegnare il diagramma desiderato.
Simboli degli schemi di sistema - VHF-UHF-SHF
Simboli degli schemi di sistema
Accoppiatore direzionale è una rete a 4 porte progettata per dividere e distribuire l'alimentazione.
Filtro di modalità è un dispositivo che rimuove le modalità di ordine superiore per simulare la distribuzione in modalità di equilibrio.
Resistenza è l'opposizione che una sostanza offre al flusso di corrente elettrica. È rappresentato dalla lettera maiuscola R.
Distributori di potenza sono utilizzati in un'ampia varietà di applicazioni e possono soddisfare quasi tutti i requisiti in cui un segnale deve essere distribuito o combinato.
Balun è un dispositivo elettrico che converte tra un segnale bilanciato e un segnale sbilanciato.
Maser è un dispositivo che utilizza l'emissione stimolata di radiazioni da atomi eccitati per amplificare o generare radiazioni elettromagnetiche monocromatiche coerenti nella gamma delle microonde.
Laser è un dispositivo che emette luce attraverso un processo di amplificazione ottica basato sull'emissione stimolata di radiazioni elettromagnetiche.

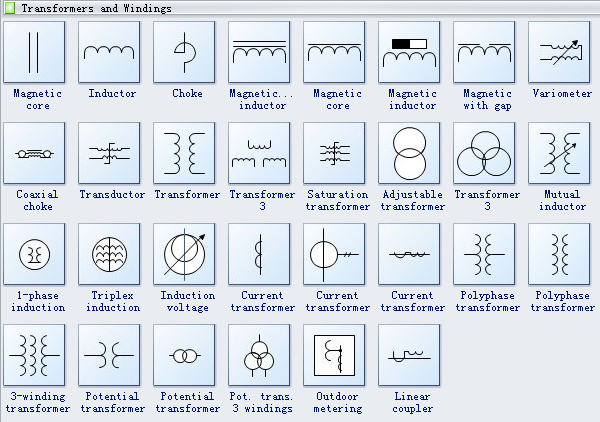

Simboli degli schemi di sistema - Transformer
Induttore è un componente di un circuito elettrico o elettronico che possiede induttanza.
Choke in elettronica è un induttore utilizzato per bloccare la corrente alternata ad alta frequenza.
Variometro è un induttore la cui induttanza totale può essere variata alterando la posizione relativa di due bobine coassiali collegate in serie o mediante sintonizzazione della permeabilità, e quindi utilizzabile per sintonizzare un circuito elettrico.
Trasduttore è un tipo di amplificatore magnetico utilizzato nei sistemi di alimentazione per compensare la potenza reattiva.

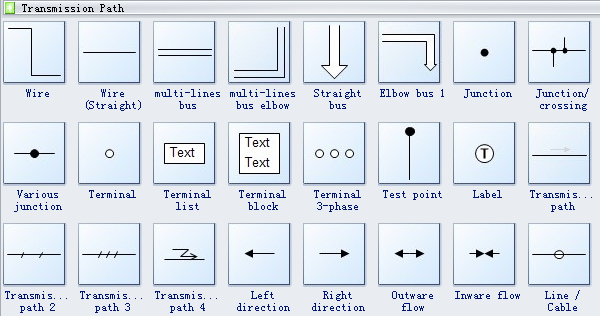

Cavo è un metallo disegnato sotto forma di un sottile filo flessibile o asta.
Giunzione è un punto in cui due o più cose sono unite.
Terminale è un punto di connessione per la chiusura di un circuito elettrico.
Blocco terminale è un dispositivo che unisce fili o cavi. Le morsettiere in genere si agganciano a una guida metallica o sono montate a vite sul pannello di un involucro di controllo.
Test point è una posizione all'interno di un circuito elettronico che viene utilizzato per monitorare lo stato del circuito o per iniettare segnali di test.
Hai bisogno di simboli di schemi di sistema dall'aspetto nuovo per il tuo design? Questi simboli sono facilissimi da usare, e i loro dettagli nitidi e fini renderanno i diagrammi e le presentazioni spettacolari e di facile comprensione.
