Simboli P&ID ed Utilizzi

> Simboli di Edraw > Simboli P&ID ed Utilizzi
Posted by Manuela Piccola | 02/28/2021

In un P&ID vengono utilizzati vari tipi di forme per rappresentare attrezzature, valvole, strumenti e tubazioni, esse vengono chiamate simboli P&ID.

Un diagramma di tubazioni e strumenti è più complicato di un diagramma di flusso del processo. Edraw include più di 2000 simboli vettoriali P&ID utilizzati per rappresenzare attrezzatura meccnaica, tubazioni, componenti tubazioni, valvole, macchinisti, strumenti e controlli. Ottieni la collezione più completa di simboli P&ID dalla nostra libreria predefinita.

Simboli di Disegno Processo e Strumentazione

Parte 1: Simboli Attrezzature P&ID

Le pompe ed i serbatoi sono presenti in molte forme e design. Hai sia i simboli astratti che le immagini di simulazione tra cui scegliere. Impara le conoscenze base sui diagrammi delle tubazioni e strumenti.

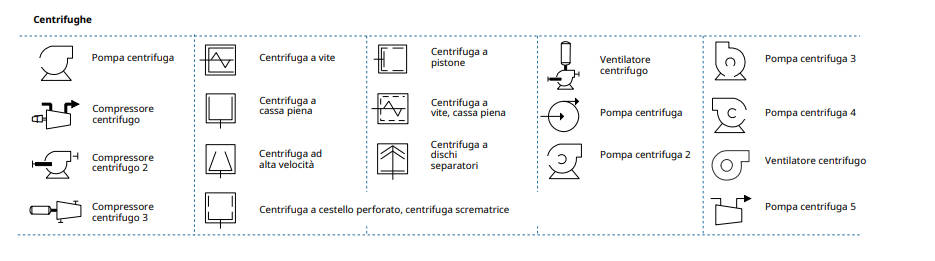

Simboli di Disegno Processo e Strumentazione - Attrezzatura

La Pompa è uno strumento meccanico che utilizza l'aspirazione o la pressione per innalzare/smuovere liquidi, comprimere gas o spingere aria in oggetti gonfiabili come i pneumatici. I simboli delle pompe possono assomigliare molto a quelli dei compressori.

La Pompa Centrifuga è una pompa rotodinamica che utilizza un girante per aumentare forza e pressione dei fluidi.

La Pompa ad Ingranaggi fornisce un flusso continuo e non pulsante che la rende l'ideale per impianti chimici.

La Pompa Sommersa è comunemente utilizzata per rimuovere l'acqua accumulata in un pozzetto o altri ambienti.

La Pompa a Vuoto è utilizzata per migliorare l'efficienza dei sistemi di riscaldamento a vapore in vari modi. La considerazione più importante è la rimozione rapida ed efficiente.

La Pompa a Vite è la pompa a vite di Archimede tuttora utilizzata come irrigazione e nell'agricoltura in generale.

Il Serbatoio serve a conservare fluidi processati di vario tipo, in diverse condizioni di processo.

Il Serbatoio a Cipolla è una vescica pieghevole aperta, progettata per essere utilizzata come magazzino mobile durante il recupero di contaminanti.

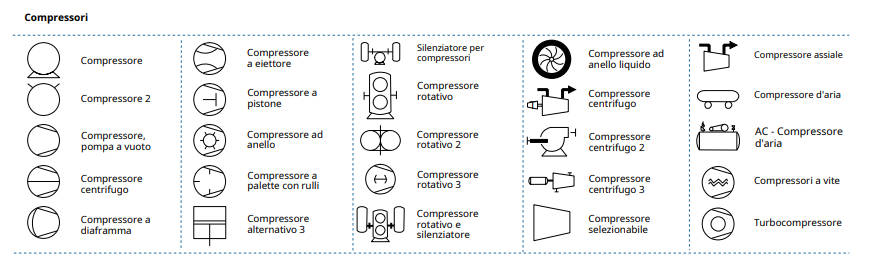

Il Compressore è uno strumento meccanico che prende un pezzo e lo comprime facendogli ottenere una dimensione più piccola. Un impulso meccanico o elettrico è in genere collegato ad una pompa utilizzata per comprimere il pezzo.

Il Compressore Assiale è comunemente utilizzato nelle turbine a gas come motori di jet, di navi ad alta velocità e di piccole centrali elettriche.

Il Compressore Alternativo viene tipicamente utilizzato dove è necessaria una compressione elevata per stadio senza ritmi elevati e dove il fluido di processo è abbastanza secco.

Simboli Processo e Strumentazione - Attrezzatura 2

Il Compressore Rotativo è un compressore di gas che utilizza un meccanismo di spostamento positivo di tipo rotativo.

Il Miscelatore è uno strumento che miscela o mette insieme alcuni materiali formando una specifica sostanza o massa.

Il Recipiente per la Miscelazione è il contenitore utilizzato per unire più componenti insieme.

Lo Scambiatore di Calore è uno strumento utilizzato per trasferire energia termica tra due flussi processuali. Gli scambiatori di calore trasferiscono energia termica tramite trasferimento di calore conduttivo e convettivo.

Le Torri di Raffreddamento trasferiscono l'energia termica nell'aria esterna tramite il principio di evaporazione.

Il Refrigeratore è uno strumento, contenitore o stanza che raffredda l'aria tramite l'evaporaizone dell'acqua o mantiene l'aria fredda.

Il Conduttore di Turbine è utilizzato per condurre pompe e ventole negli impianti petrolchimici.

Il Forno è un dispositivo per avere una corrente d'aria calda continua, grazie al fuoco presente all'interno dell'apparecchio e senza mischiare l'aria fredda con i prodotti della combustione.

Il Boiler è un contenitore chiuso dove vengono scaldati l'acqua o altri fluidi.

Simboli Processo e Strumentazione - Attrezzatura 3

Il Bruciatore ad Olio è stato progettato esclusivamente per bruciare gli oli usati.

Il Fuochista Automatico è utilizzato per fornire acqua calda agli impianti di riscaldamento centralizzato.

La Colonna a Piatti è comunemente utilizzata in molti processi e impieghi industriali.

La Colonna a Riempimento è un fondo riempito utilizzato per eseguire processi di separazione.

L'Ascensore è utilizzato per controllare la posizione del muso dell'aereo e l'angolo di attacco dall'ala.

Il Reattore di Miscelazione è comunemente utilizzato nell'industria chimica per promuovere la miscelazione.

Parte 2: Simboli Valvole P&ID

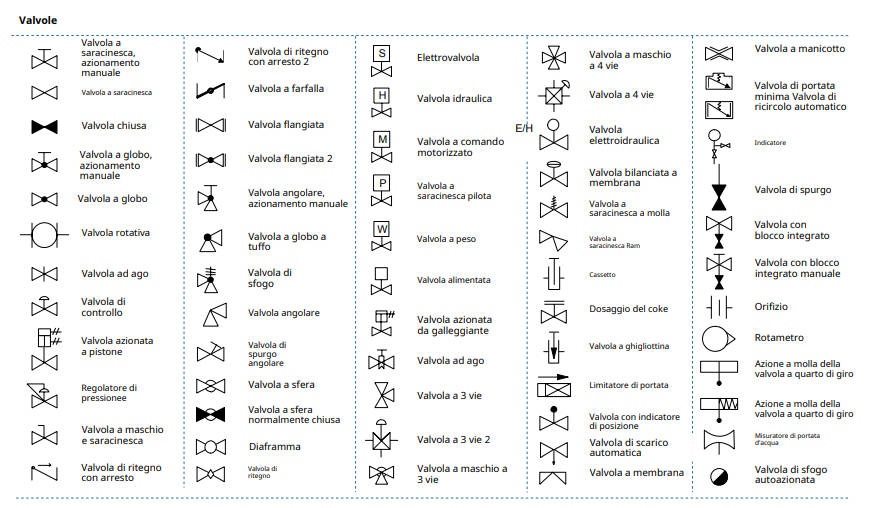

Simboli Diagramma di Flusso del Processo - Valvole

La Valvola a Saracinesca è uno strumento utilizzato per controllare il flusso di gas e liquidi.

La Valvola di Controllo, conosciuta anche come valvola unidirezionale, serve a prevenire il ritorno del liquido.

La Valvola a Globo è un meccanismo utilizzato per controllare o fermare il flusso del liquido o gas tramite un tubo.

La Valvola a Sfera ha un disco sferico, la valvola controlla il flusso attraverso di esso.

La Valvola a Farfalla viene installata tra due flange, utilizzando un set separato di bulloni per ciascuna flangia.

La Valvola ad Angolo ha un angolo di 90°, a differenza della valvola a saracinesca.

Parte 3: Simboli Linee Tubazioni P&ID

I diagrammi di flusso del processo utilizzano linee di tubazioni speciali per rappresentare come vengono trasmessi i segnali tra le attrezzature. Questi simboli sono utilizzati per identificare come si connettono l'un l'altro gli strumenti di un processo e quale tipo di segnale dev'essere utilizzato (elettrico, pneumatico, dati, ecc.).

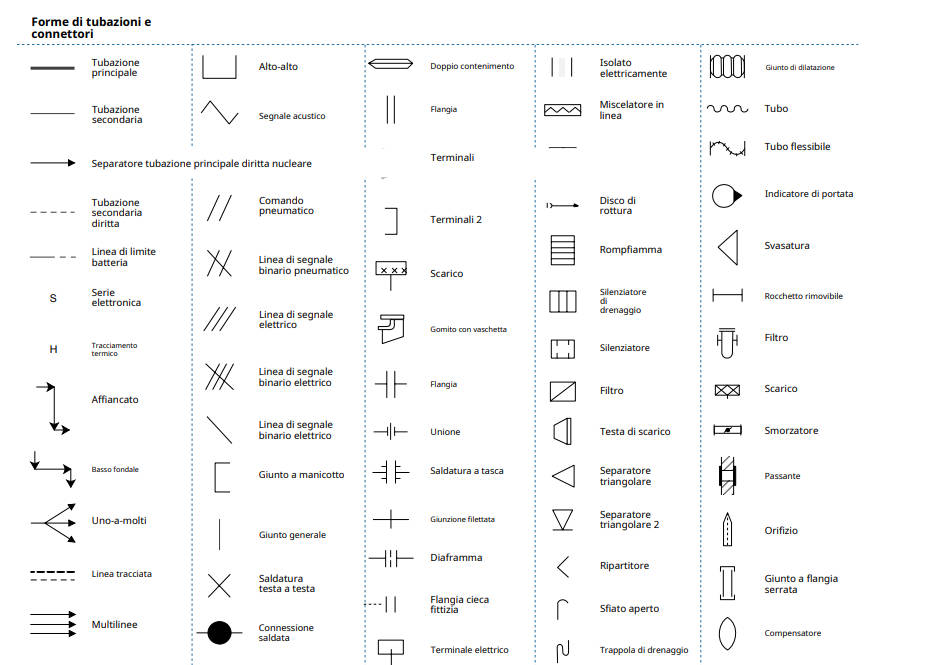

Simboli Diagramma di Flusso del Processo - Linee Tubazioni

La Tubazione Principale è utilizzata per connettere le attrezzature in qualsiasi posizione.

La Linea Retta Principale è utilizzata per connettere le attrezzature nella stessa posizione, orizzontale o verticale.

Il Processo di Connessione aiuta a creare il flusso di processo tra le attrezzature. Fai doppio click su processo di connessione per modificare la descrizione.

Simboli Processo e Strumentazione - Giunto Tubazioni

Parte 4: Simboli Strumenti P&ID

Il Diagramma del Flusso di Processo utilizza simboli e cerchi per rappresentare ciascuno strumento e per descrivere come sono interconnessi al processo.

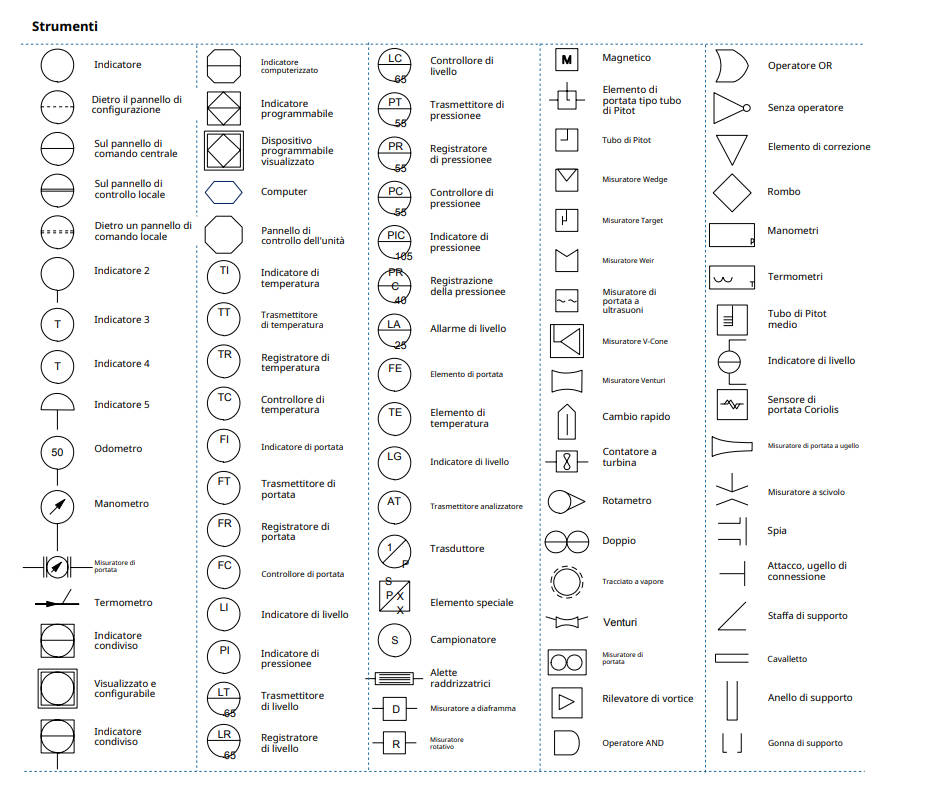

Simboli Diagramma di Flusso del Processo - Strumenti

Questi simboli strumento possono essere facilmente cambiati di tipo, cliccando il pulsante d'azione rapido durante la progettazione.

Simboli strumentazione intelligente

Con molti esempi predefiniti ed oltre 8500 simboli, la progettazione non potrebbe essere più semplice! Clicca qui per saperne di più su Simboli Diagramma di Processo e Strumentazione.

Impara come creare un diagramma di tubazioni e strumentazione qui. Puoi anche guardare il video sottostante e scoprire come creare un P&ID con un software professionale in pochi minuti!

Parte 5: Altri Simboli P&ID - Immagini Simulazione

P&ID Designer include molte immagini realistiche favorendo così la creazione di diagrammi della presentazione di qualità. Vedi simboli diagramma di flusso della produzione.

Simboli Macchinari PID
