Il simbolo del transistor negli schemi elettrici serve a identificare un componente usato per amplificare o commutare segnali elettrici. Capire il simbolo transistor aiuta a distinguere rapidamente un transistor NPN da un transistor PNP, a riconoscere un MOSFET o un FET e a leggere correttamente il ruolo del componente all’interno del circuito.
In questo articolo
- Che cos’è il simbolo del transistor
- Come leggere il simbolo transistor
- Principali tipi di simbolo transistor
- Simbolo transistor NPN
- Simbolo transistor PNP
- Simbolo MOSFET e FET
- Tabella di confronto dei principali simboli del transistor
- Dove si usano i transistor negli schemi elettrici
- Come disegnare il simbolo del transistor
- Errori comuni da evitare
- FAQ
Che cos’è il simbolo del transistor
Il simbolo del transistor è una rappresentazione grafica standard usata negli schemi elettronici per indicare un componente che controlla o amplifica il flusso di corrente. A differenza del diodo, il transistor ha tre terminali e può svolgere funzioni più complesse, come la commutazione, l’amplificazione o la gestione del segnale.
Quando si cerca online simbolo transistor o simboli transistor, di solito l’obiettivo è capire come riconoscere il componente nello schema e come distinguere i diversi tipi. I più comuni sono i transistor bipolari NPN e PNP, ma negli schemi moderni compaiono spesso anche MOSFET e FET.

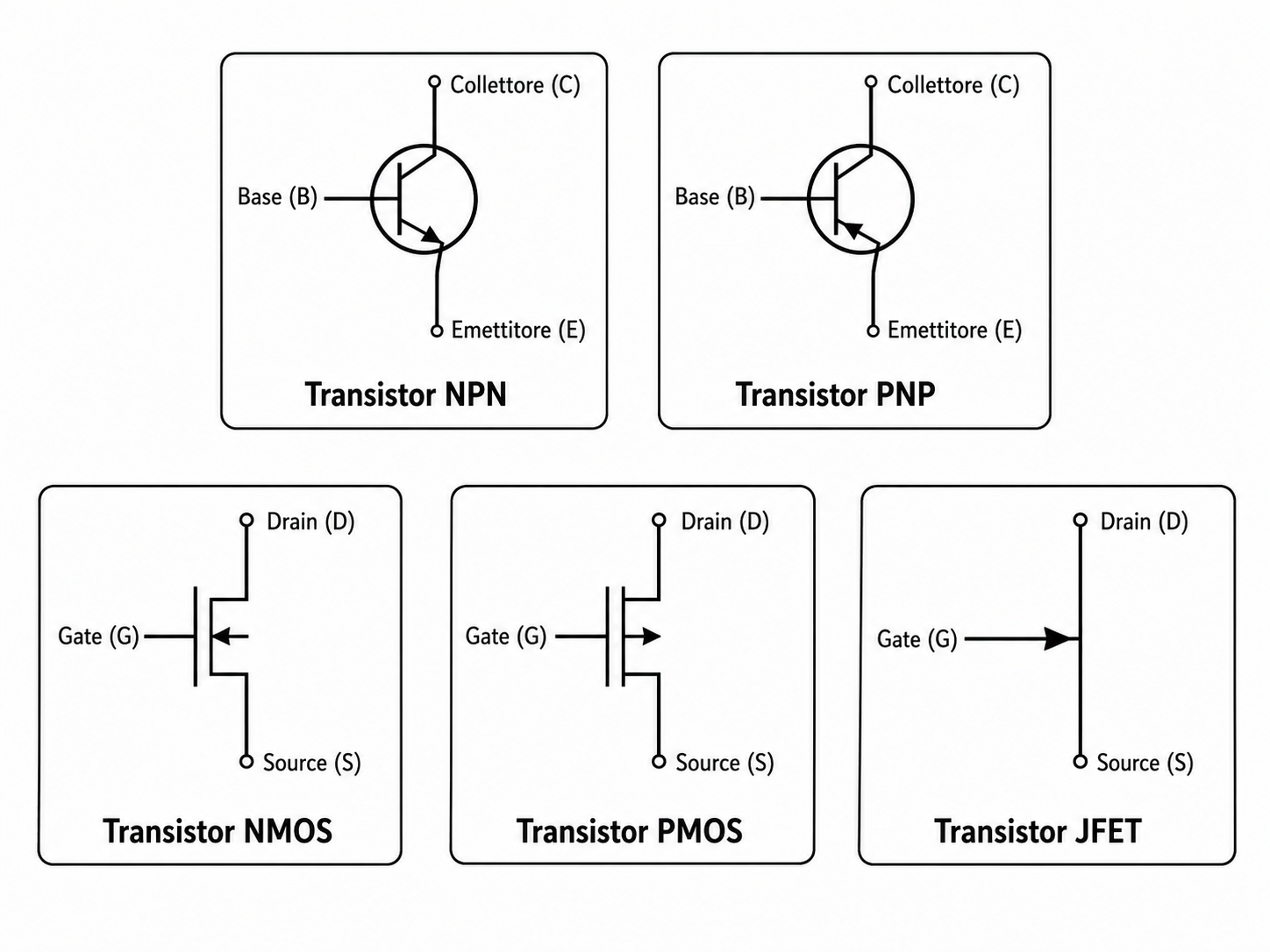

Nota immagine: inserire qui una panoramica con i principali simboli del transistor su sfondo bianco: NPN, PNP, NMOS, PMOS e JFET, ciascuno con etichetta in italiano.
Come leggere il simbolo transistor
Leggere correttamente il simbolo del transistor significa identificare i terminali, capire la direzione della freccia e riconoscere la famiglia del componente. Questi dettagli permettono di interpretare correttamente il funzionamento del circuito e di evitare errori di montaggio o analisi.
- Base, collettore ed emettitore: nei transistor bipolari questi sono i tre terminali fondamentali.
- Freccia del simbolo: la freccia aiuta a distinguere un transistor NPN da un transistor PNP.
- Gate, drain e source: nei MOSFET e nei FET i terminali cambiano e indicano un principio di funzionamento diverso.
- Famiglia del transistor: il disegno del simbolo rivela se si tratta di BJT, MOSFET o altro tipo di transistor.
Il punto più importante è che il simbolo non mostra solo la presenza del componente, ma anche il suo comportamento elettrico. Per questo conoscere i simboli transistor è essenziale per leggere uno schema in modo rapido e corretto.
Principali tipi di simbolo transistor
I principali simboli del transistor usati negli schemi elettrici corrispondono a componenti con caratteristiche e applicazioni diverse. La distinzione più importante è quella tra transistor bipolari e transistor a effetto di campo.
Transistor bipolare NPN
È uno dei simboli più comuni in elettronica. Il transistor NPN viene usato spesso nei circuiti di commutazione, amplificazione e logica di base.
Transistor bipolare PNP
Il simbolo del transistor PNP è simile a quello dell’NPN, ma la direzione della freccia cambia. Questo dettaglio è essenziale per distinguere i due componenti nello schema.
MOSFET
Il simbolo del MOSFET rappresenta un transistor a effetto di campo molto usato nei circuiti di potenza, negli alimentatori switching e nell’elettronica moderna.
JFET e altri FET
I FET usano un principio di controllo diverso rispetto ai transistor bipolari e compaiono in circuiti analogici, stadi di ingresso e applicazioni specializzate.

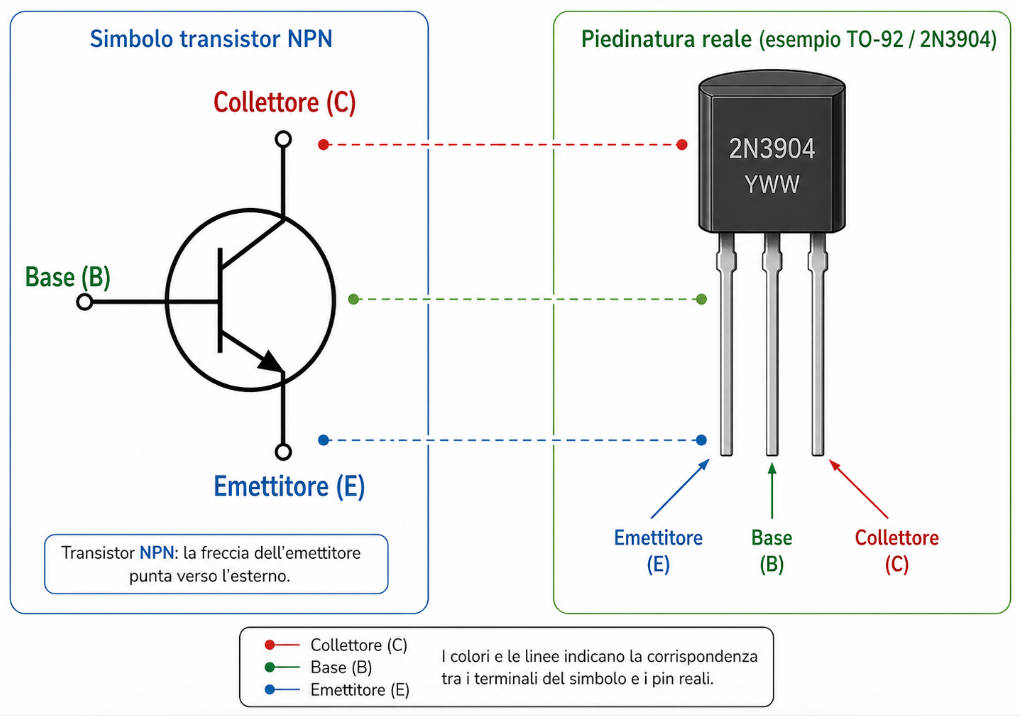

Simbolo transistor NPN: come riconoscerlo
Il simbolo transistor NPN è uno dei più cercati perché il transistor NPN è ampiamente usato nei circuiti elettronici. Si riconosce dalla freccia sull’emettitore orientata verso l’esterno. Questo dettaglio grafico è il modo più rapido per distinguerlo da un transistor PNP.
Chi cerca simbolo transistor o transistor simbolo spesso vuole proprio capire questa differenza. Il transistor NPN viene usato soprattutto quando serve comandare carichi, amplificare segnali o realizzare circuiti di commutazione semplici e affidabili.
- Molto comune in elettronica didattica e industriale
- Usato in amplificatori a transistor e circuiti di switching
- Facile da riconoscere grazie alla freccia uscente

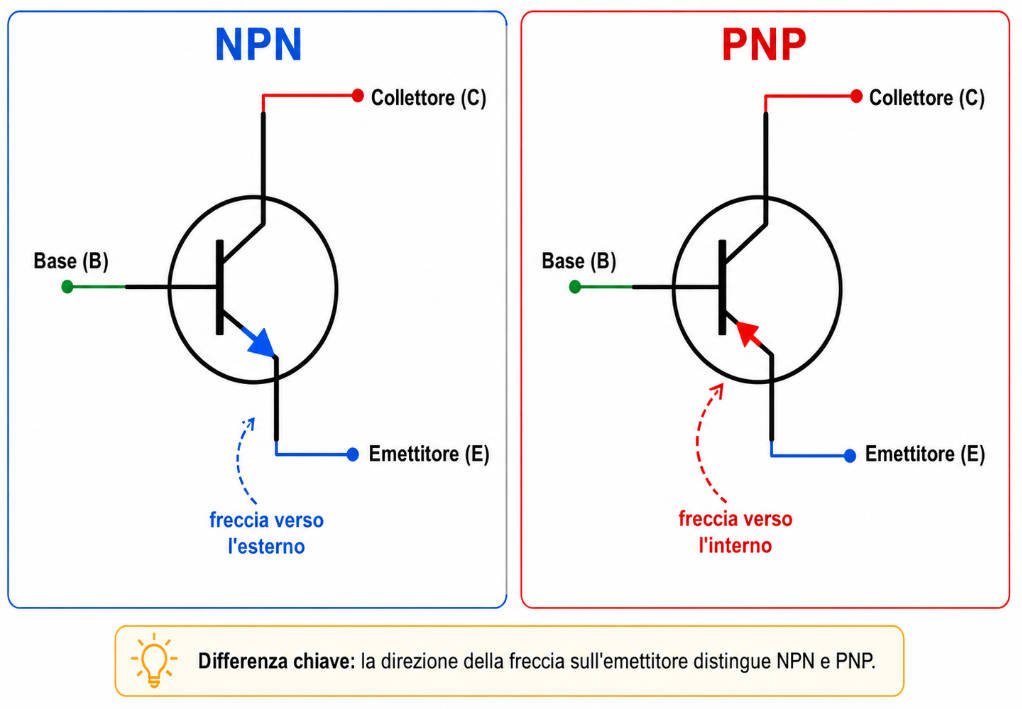

Simbolo transistor PNP: differenze rispetto all’NPN
Il simbolo del transistor PNP è molto simile a quello del transistor NPN, ma la freccia sull’emettitore punta verso l’interno. Questa è la differenza grafica principale e anche quella più importante da ricordare per leggere correttamente lo schema.
Il transistor PNP viene usato in configurazioni complementari rispetto all’NPN, in stadi di amplificazione, circuiti di controllo e applicazioni in cui serve una logica di pilotaggio diversa. Per chi studia i simboli transistor, il confronto NPN vs PNP è il primo passaggio davvero utile.
- Freccia diretta verso l’interno
- Spesso usato insieme all’NPN in coppie complementari
- Importante nei circuiti analogici e di pilotaggio

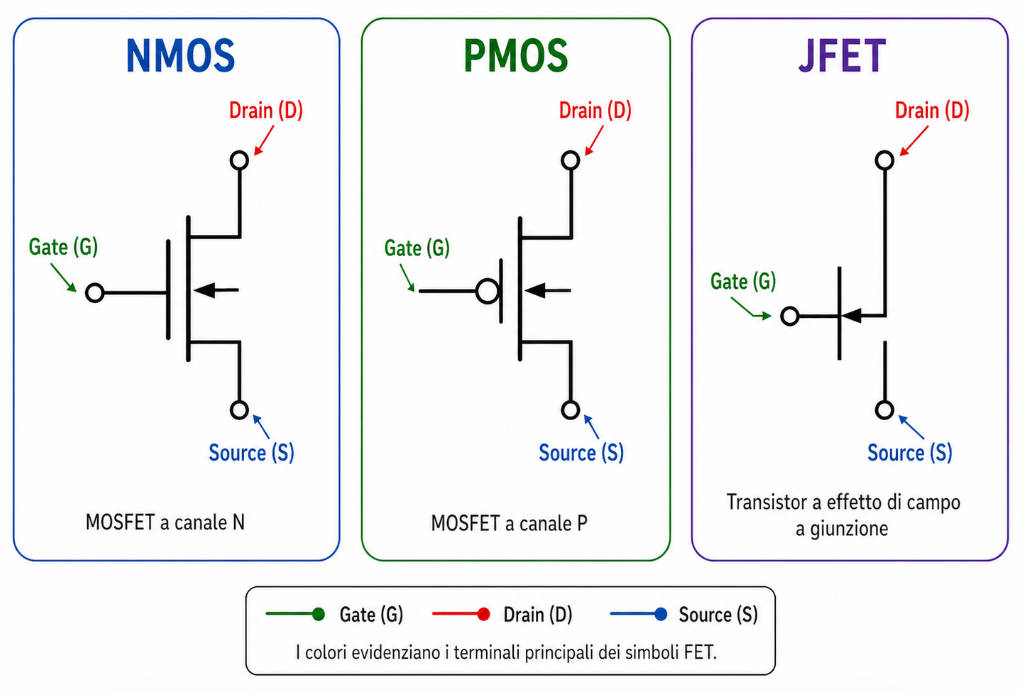

Simbolo MOSFET e FET: cosa cambia
Il simbolo del MOSFET e quello degli altri FET si distinguono dai transistor bipolari perché mostrano terminali diversi: gate, drain e source. Questo riflette un funzionamento basato sul campo elettrico e non sulla corrente di base, come avviene nei BJT.
Negli schemi moderni, i MOSFET sono molto comuni in:
- alimentatori switching;
- circuiti di potenza;
- driver per motori;
- dispositivi elettronici ad alta efficienza.
Quando si cerca simboli transistor, è utile non limitarsi a NPN e PNP. Capire anche il simbolo MOSFET permette di leggere una parte molto ampia dell’elettronica contemporanea.
Tabella di confronto dei principali simboli del transistor
Questa tabella aiuta a confrontare rapidamente i simboli del transistor più usati, le loro caratteristiche e i contesti tipici di utilizzo.
| Tipo di transistor | Come si riconosce il simbolo | Terminali principali | Uso tipico |
| NPN | Freccia sull’emettitore verso l’esterno | Base, collettore, emettitore | Switching, amplificazione, logica di base |
| PNP | Freccia sull’emettitore verso l’interno | Base, collettore, emettitore | Circuiti complementari, pilotaggio, analogico |
| MOSFET | Simbolo con gate, drain e source | Gate, drain, source | Potenza, alimentatori switching, controllo motori |
| JFET | Variante FET con simbolo dedicato | Gate, drain, source | Stadi di ingresso, analogico, circuiti speciali |
Dove si usano i transistor negli schemi elettrici
I transistor compaiono in quasi tutti i settori dell’elettronica. Il simbolo del transistor è quindi uno dei simboli più importanti da conoscere se si vogliono leggere schemi elettrici, schede elettroniche o diagrammi di controllo.
- Amplificatori: i transistor vengono usati per amplificare tensione, corrente o segnale audio.
- Circuiti di commutazione: il transistor agisce come interruttore elettronico.
- Alimentatori: MOSFET e transistor di potenza controllano conversione e distribuzione dell’energia.
- Elettronica di controllo: i transistor compaiono in driver, relè, sensori e moduli automatici.
- Logica ed elaborazione: sono alla base dei circuiti integrati e dei sistemi digitali.
In molti casi, il transistor lavora insieme ad altri componenti fondamentali. Se vuoi approfondire anche i componenti unidirezionali, puoi consultare la guida ai simboli del diodo.
Nei sistemi di comando e commutazione, i transistor sono spesso affiancati dai simboli del relè, specialmente nei circuiti di controllo.
Per avere una visione più ampia dei componenti presenti nei diagrammi tecnici, puoi consultare anche una raccolta generale di simboli elettrici.
Come disegnare il simbolo del transistor
Per disegnare correttamente il simbolo del transistor in uno schema elettrico, conviene seguire un processo chiaro. Questo permette di evitare errori di interpretazione e di mantenere coerenza tecnica nel progetto.
- Identifica il tipo di transistor. Prima di tutto devi stabilire se si tratta di NPN, PNP, MOSFET o altro tipo.
- Usa il simbolo corretto. Evita di usare un simbolo generico quando il circuito richiede una distinzione precisa.
- Controlla la direzione della freccia. Nei BJT la freccia è essenziale per distinguere NPN e PNP.
- Nomina i terminali o il riferimento. Aggiungi sigle come Q1, Q2 o M1 per facilitare lettura e distinta componenti.
- Verifica la coerenza con il circuito. Il simbolo deve corrispondere al comportamento reale richiesto dal progetto.
Per disegnare i simboli di transistor in uno schema in modo rapido e ordinato, conviene utilizzare un software con simboli elettrici predefiniti, strumenti di connessione e funzioni di allineamento automatico. Così puoi evitare errori di disegno e creare circuiti più leggibili fin dal primo schema.
Per questo puoi scaricare EdrawMax e usare i suoi modelli e simboli elettrici già pronti per rappresentare transistor NPN, transistor PNP, MOSFET, JFET e altri componenti senza partire da zero. È particolarmente utile se vuoi creare o modificare schemi elettrici in modo semplice ma professionale.
100% sicuro | Nessuna pubblicità |
Funzionalità AI100% sicuro | Versioni per desktop >>
Errori comuni da evitare
Anche se il simbolo del transistor è molto comune, alcuni errori ricorrono spesso e possono compromettere la lettura dello schema o il corretto funzionamento del circuito.
- Confondere NPN e PNP: ignorare la direzione della freccia porta a errori di interpretazione immediati.
- Usare un simbolo BJT al posto di un MOSFET: i due componenti hanno terminali e logica di funzionamento diversi.
- Non identificare i terminali: senza base, collettore, emettitore o gate, drain, source, lo schema diventa ambiguo.
- Usare simboli non standard: rappresentazioni poco chiare rendono più difficile la collaborazione tecnica.
- Trascurare il contesto applicativo: il simbolo va scelto in base alla funzione reale del componente nel circuito.
La regola pratica è semplice: il simbolo del transistor deve essere chiaro, coerente con il tipo di componente e immediatamente leggibile anche da chi non ha creato lo schema originale.
Perché conviene usare simboli del transistor standardizzati
Usare simboli del transistor standardizzati rende gli schemi più precisi, professionali e facili da condividere. Questo è importante sia per la didattica sia per la progettazione reale, perché i transistor sono presenti in una quantità enorme di circuiti elettronici.
Uno schema ben costruito offre vantaggi concreti:
- riduce gli errori di lettura;
- facilita manutenzione e revisione;
- migliora la comunicazione tra studenti, tecnici e progettisti.
Quando i simboli transistor sono corretti e coerenti, diventa molto più facile distinguere un transistor NPN, un transistor PNP e un MOSFET senza dover interpretare ogni volta tutto il circuito da zero.
Conclusione
Capire il simbolo del transistor è essenziale per leggere e creare schemi elettrici in modo corretto. Il simbolo transistor permette di riconoscere subito la famiglia del componente, distinguere NPN e PNP, identificare MOSFET e FET e interpretare il comportamento elettrico del circuito.
Se stai studiando elettronica o progettando un circuito, partire da simboli standardizzati è il modo migliore per costruire schemi più chiari, più professionali e più facili da aggiornare nel tempo.
FAQ
-
Che cosa indica il simbolo del transistor?
Il simbolo del transistor indica un componente elettronico a tre terminali usato per amplificare o commutare segnali e corrente. Nello schema serve anche a mostrare la famiglia del componente e il modo in cui deve essere interpretato nel circuito. -
Qual è la differenza tra simbolo transistor NPN e PNP?
La differenza principale è la direzione della freccia sull’emettitore. Nel transistor NPN la freccia punta verso l’esterno, mentre nel transistor PNP punta verso l’interno. -
Come si riconosce il simbolo del MOSFET?
Il simbolo del MOSFET si riconosce perché usa i terminali gate, drain e source invece di base, collettore ed emettitore. Questo indica che appartiene alla famiglia dei transistor a effetto di campo. -
Dove si usano più spesso i transistor negli schemi elettrici?
I transistor si usano in amplificatori, alimentatori, circuiti di commutazione, driver, sistemi di controllo ed elettronica digitale. Sono tra i componenti più presenti nei circuiti moderni. -
Perché è importante usare simboli transistor standardizzati?
È importante perché i simboli standardizzati rendono gli schemi più chiari, più facili da interpretare e meno soggetti a errori. Inoltre semplificano la collaborazione tra tecnici, studenti e progettisti.
