I simboli del diodo negli schemi elettrici servono a identificare rapidamente il tipo di componente, il verso della corrente e la sua funzione nel circuito. In pratica, capire il simbolo di un diodo LED, il simbolo di un diodo Zener o quello di un diodo raddrizzatore aiuta a leggere meglio lo schema, evitare errori di collegamento e distinguere subito i diversi dispositivi elettronici.
In this article
- Che cosa sono i simboli del diodo
- Come leggere il simbolo del diodo
- Tipi più comuni di simboli del diodo
- Simbolo diodo LED
- Simbolo diodo Zener
- Altri simboli del diodo comuni
- Tabella di confronto dei principali simboli
- Dove si usano i diversi diodi negli schemi elettrici
- Come disegnare i simboli del diodo in uno schema
- Errori comuni da evitare
- FAQ
Che cosa sono i simboli del diodo
I simboli del diodo sono rappresentazioni grafiche standard usate negli schemi elettrici ed elettronici per indicare componenti che controllano il passaggio della corrente. Il simbolo base del diodo mostra la direzione di conduzione e permette di distinguere il terminale di anodo da quello di catodo.
Questi simboli non servono solo a segnare un componente nel disegno. Servono soprattutto a capire il comportamento del circuito: rettifica, protezione, emissione luminosa, regolazione della tensione o rilevazione della luce. Per questo è importante riconoscere non solo il simbolo generico del diodo, ma anche le sue varianti più usate.
Come leggere il simbolo del diodo
Leggere il simbolo del diodo significa prima di tutto capire il verso di funzionamento del componente. In uno schema elettrico, il diodo è disegnato in modo da mostrare la direzione in cui la corrente può fluire nel suo comportamento normale.
- Anodo: è il terminale da cui la corrente entra nel diodo in conduzione diretta.
- Catodo: è il terminale verso cui la corrente esce; spesso è il lato usato come riferimento nel simbolo.
- Verso del componente: è fondamentale per il corretto montaggio in circuiti di alimentazione, segnalazione e protezione.
- Variazioni del simbolo: linee, frecce o dettagli grafici aggiuntivi indicano funzioni particolari, come emissione di luce o regolazione della tensione.
Se si interpreta male il verso del diodo, il circuito può non funzionare, accendersi in modo errato o non garantire la protezione prevista. Per questo la lettura corretta del simbolo è una competenza di base in elettronica.

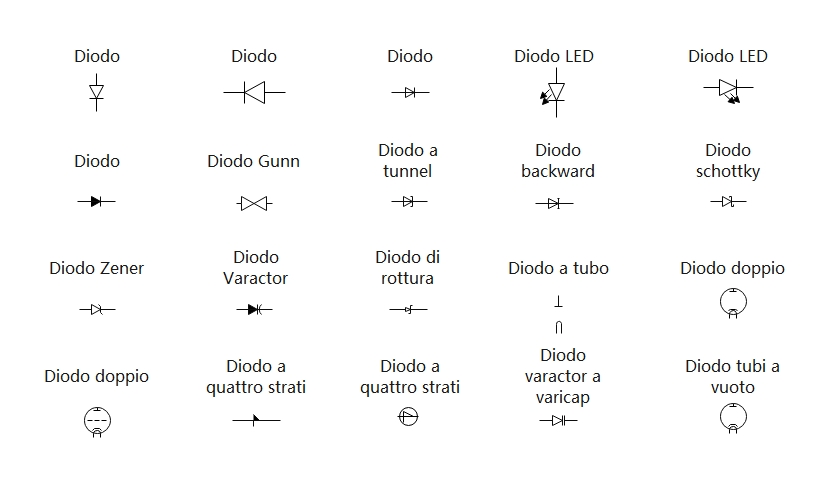

Tipi più comuni di simboli del diodo
I principali simboli del diodo usati negli schemi elettrici corrispondono a componenti con funzioni diverse. Alcuni servono a raddrizzare la corrente, altri a emettere luce, altri ancora a stabilizzare la tensione o proteggere parti sensibili del circuito.
Diodo standard o raddrizzatore
È il simbolo più semplice e più comune. Viene usato in alimentatori, ponti raddrizzatori e circuiti in cui la corrente deve passare in una sola direzione.
Diodo LED
Il simbolo diodo LED indica un diodo che emette luce quando è polarizzato correttamente. È molto usato in circuiti di segnalazione, display, pannelli di controllo e dispositivi elettronici di uso quotidiano.
Diodo Zener
Il simbolo diodo Zener rappresenta un componente progettato per lavorare anche in polarizzazione inversa oltre una tensione specifica. Si usa soprattutto per stabilizzazione e protezione della tensione.
Diodo Schottky
Il diodo Schottky è noto per la sua bassa caduta di tensione e la commutazione rapida. Si trova spesso in alimentatori switching, circuiti ad alta frequenza e applicazioni ad alta efficienza.
Fotodiodo
Il fotodiodo rileva la luce e la converte in segnale elettrico. È impiegato in sensori ottici, telecomandi, rilevatori e sistemi automatici.
Diodo TVS
Il diodo TVS viene utilizzato per proteggere i circuiti contro sovratensioni improvvise, scariche elettrostatiche e picchi transitori.
Simbolo diodo LED: significato e come riconoscerlo
Il simbolo diodo LED è una delle varianti più riconoscibili del simbolo del diodo. Si basa sul simbolo standard, ma include due piccole frecce rivolte verso l’esterno, che indicano l’emissione di luce.
Questo dettaglio grafico permette di distinguerlo subito da un diodo normale. In uno schema elettronico, il LED viene usato quando il componente ha una funzione visiva, per esempio:
- spie di accensione o stato;
- indicatori su schede elettroniche;
- display e moduli luminosi;
- segnalazione di errore o funzionamento.
Quando si cerca online “simbolo diodo led”, l’intento di solito è capire come appare nello schema e come differisce da un diodo semplice. La differenza principale è proprio la presenza delle frecce luminose, che trasformano il simbolo da semplice componente di conduzione a elemento di emissione ottica.
Negli schemi elettronici, il simbolo diodo LED viene usato per indicare chiaramente un componente luminoso con funzione di segnalazione o visualizzazione.
È utile ricordare che il LED resta comunque un diodo: anche qui il verso di montaggio conta. Se viene orientato in modo sbagliato, non si accende e può compromettere la funzione del circuito di segnalazione.
Simbolo diodo Zener: significato e uso nello schema elettrico
Il simbolo diodo Zener assomiglia a quello del diodo standard, ma presenta una linea del catodo modificata, utile per distinguerlo graficamente negli schemi. Questa variante indica che il componente non è pensato solo per il passaggio della corrente in un verso, ma anche per lavorare in modo controllato in polarizzazione inversa.
Il diodo Zener viene usato soprattutto per:
- stabilizzare la tensione;
- proteggere circuiti sensibili da sovratensioni;
- creare riferimenti di tensione;
- migliorare l’affidabilità di alimentazioni e sezioni di controllo.
Chi cerca “simbolo diodo zener” di solito vuole capire due cose: come identificarlo nello schema e quando conviene usarlo al posto di un diodo normale. La risposta è semplice: il simbolo cambia per mostrare una funzione diversa, e il componente si usa quando serve controllare la tensione invece di limitarsi alla sola rettifica.
Il simbolo diodo Zener è particolarmente utile da riconoscere nei circuiti in cui la tensione deve essere limitata o stabilizzata con precisione.
Negli schemi elettronici, il diodo Zener è particolarmente comune in alimentatori, circuiti di regolazione, protezioni di ingresso e progetti didattici di elettronica analogica.
Altri simboli del diodo comuni
Oltre al simbolo diodo LED e al simbolo diodo Zener, negli schemi elettrici compaiono anche altri simboli del diodo utili da conoscere. Questi componenti vengono scelti in base alla velocità, alla funzione di protezione o all’interazione con la luce.
Diodo Schottky
Il diodo Schottky è noto per la sua bassa caduta di tensione e per la commutazione rapida. È usato soprattutto in alimentatori switching, circuiti ad alta frequenza e applicazioni in cui l’efficienza energetica è importante.
Fotodiodo
Il fotodiodo rileva la luce e la converte in segnale elettrico. Il suo simbolo si riconosce in genere per la presenza di frecce rivolte verso il componente, a indicare la luce in ingresso. È comune in sensori ottici, telecomandi, rilevatori e sistemi automatici.
Diodo TVS
Il diodo TVS viene utilizzato per proteggere i circuiti contro sovratensioni improvvise, scariche elettrostatiche e picchi transitori. È particolarmente utile nelle linee sensibili e nelle interfacce elettroniche esposte a disturbi.
Tabella di confronto dei principali simboli
Questa tabella aiuta a confrontare rapidamente i simboli del diodo più usati, la loro funzione e il contesto tipico di utilizzo.
| Tipo di diodo | Come si riconosce il simbolo | Funzione principale | Uso tipico |
| Diodo standard | Simbolo base del diodo | Conduzione in una sola direzione | Raddrizzatori, alimentatori, circuiti base |
| LED | Simbolo del diodo con frecce verso l’esterno | Emissione di luce | Spie, indicatori, display |
| Zener | Linea del catodo modificata | Stabilizzazione o limitazione della tensione | Protezione, regolazione, riferimenti di tensione |
| Schottky | Variante del simbolo del diodo per componenti veloci | Caduta di tensione ridotta, commutazione rapida | Alimentatori switching, elettronica veloce |
| Fotodiodo | Simbolo con frecce rivolte verso il componente | Rilevazione della luce | Sensori ottici, automazione, telecomandi |
| TVS | Simbolo dedicato per protezione transitoria | Protezione da picchi di tensione | Ingressi sensibili, linee dati, alimentazioni |
Dove si usano i diversi diodi negli schemi elettrici
I simboli del diodo compaiono in molti tipi di schemi, dai circuiti elettronici semplici fino a progetti industriali più complessi. Riconoscerli nel contesto corretto aiuta a capire subito la funzione del circuito.
- Alimentatori: il diodo standard e il diodo Zener sono molto usati per raddrizzare e regolare la tensione.
- Circuiti di segnalazione: il simbolo diodo LED è comune in pannelli di controllo, dispositivi digitali e schede di test.
- Protezione dei componenti: diodi Zener e TVS servono a proteggere le parti sensibili da sovratensioni e disturbi.
- Sensori e automazione: i fotodiodi compaiono nei sistemi di rilevamento ottico.
- Elettronica di potenza e alta frequenza: i diodi Schottky sono preferiti quando servono velocità ed efficienza.
In altre parole, il simbolo cambia perché cambia il ruolo del componente nel progetto. Per questo una pagina sui simboli del diodo non dovrebbe limitarsi al disegno grafico, ma spiegare anche quando e perché si usa ogni variante.
Se vuoi approfondire altri componenti usati negli schemi elettrici, puoi consultare anche la guida al simbolo del transistor per capire le differenze tra transistor e diodi nei circuiti elettronici.
Nei circuiti di controllo, i diodi sono spesso usati insieme ai simboli del relè, soprattutto nei sistemi di protezione, comando e commutazione.
Per comprendere meglio i dispositivi di protezione presenti negli impianti, può essere utile leggere anche la guida al simbolo dell’interruttore differenziale.
Se stai studiando i componenti grafici usati nei circuiti, consulta anche una raccolta completa di simboli elettrici per avere una panoramica più ampia.
Come disegnare i simboli del diodo in uno schema
Per disegnare correttamente i simboli del diodo in uno schema elettrico, conviene seguire un processo semplice e standardizzato. Questo riduce gli errori e rende il progetto più leggibile per chiunque debba interpretarlo.
- Scegli il tipo di diodo corretto. Prima di disegnare, stabilisci se ti serve un diodo standard, un LED, un diodo Zener o un altro tipo specifico.
- Usa il simbolo standard appropriato. Ogni tipo di diodo ha una rappresentazione grafica leggermente diversa; evita di usare simboli generici quando il componente ha una funzione speciale.
- Indica chiaramente il verso. Il verso del simbolo è essenziale per il funzionamento del circuito e per il montaggio del componente reale.
- Aggiungi sigla e riferimento. Inserisci etichette come D1, D2, LED1 o ZD1 per facilitare la lettura e la distinta componenti.
- Verifica coerenza e leggibilità. Controlla che il simbolo sia coerente con il circuito, con i collegamenti e con la funzione prevista.
Per disegnare correttamente i simboli del diodo in uno schema, è utile usare uno strumento che offra simboli elettrici già pronti, connettori intelligenti e una griglia precisa per mantenere l’allineamento del circuito. In questo modo puoi creare schemi più chiari, modificabili e coerenti con gli standard tecnici, senza dover disegnare ogni simbolo da zero.
Se vuoi lavorare più velocemente, puoi scaricare EdrawMax e usare la sua libreria di simboli elettrici per inserire facilmente diodi standard, LED, diodi Zener e altri componenti del circuito. È una soluzione pratica sia per chi studia elettronica sia per chi deve realizzare schemi tecnici in modo professionale.
100% sicuro | Nessuna pubblicità |
Funzionalità AI100% sicuro | Versioni per desktop >>
Errori comuni da evitare
Anche se i simboli del diodo sembrano semplici, ci sono errori molto frequenti che possono causare confusione o problemi reali nel circuito.
- Confondere un diodo standard con un LED: le frecce del LED hanno un significato preciso e non sono un dettaglio decorativo.
- Non distinguere il simbolo diodo Zener: usare il simbolo sbagliato può far interpretare male la funzione di regolazione della tensione.
- Ignorare il verso del componente: un diodo montato al contrario può bloccare il circuito o impedirne il corretto funzionamento.
- Usare simboli non standard: simboli poco chiari rendono più difficile la collaborazione tecnica e la manutenzione futura.
- Omettere etichette o riferimenti: senza codici come D1 o ZD1, lo schema diventa meno leggibile e meno professionale.
La regola pratica è semplice: ogni simbolo deve essere immediatamente riconoscibile, coerente con la funzione reale del componente e facile da leggere anche fuori dal contesto del progetto originale.
Perché conviene usare simboli del diodo standardizzati
Usare simboli del diodo standardizzati rende gli schemi più chiari, più professionali e più facili da condividere. Questo vale sia per chi studia elettronica sia per tecnici, progettisti e installatori che devono leggere velocemente un circuito.
Uno schema ben costruito offre tre vantaggi concreti:
- riduce gli errori di interpretazione;
- semplifica la manutenzione e la revisione del progetto;
- migliora la comunicazione tecnica tra persone diverse.
Quando i simboli sono corretti e coerenti, diventa molto più facile distinguere un simbolo diodo LED, un simbolo diodo Zener e gli altri elementi del circuito senza dover ricostruire ogni volta la logica da zero.
Conclusione
Capire i simboli del diodo è essenziale per leggere e creare schemi elettrici in modo corretto. Il simbolo del diodo standard indica la conduzione in una sola direzione, mentre varianti come il simbolo diodo LED e il simbolo diodo Zener mostrano subito funzioni diverse, come l’emissione luminosa o la stabilizzazione della tensione.
Se devi progettare o studiare circuiti, conviene partire da una libreria di simboli chiara e standardizzata. In questo modo puoi costruire schemi più leggibili, più precisi e più facili da aggiornare nel tempo.
FAQ
-
Che cosa indica il simbolo del diodo?
Il simbolo del diodo indica un componente che permette il passaggio della corrente in una direzione specifica. Serve anche a mostrare il verso del componente nello schema elettrico e a distinguere anodo e catodo. -
Qual è la differenza tra simbolo del diodo standard e simbolo diodo LED?
La differenza principale è che il simbolo diodo LED include due frecce rivolte verso l’esterno. Queste frecce rappresentano l’emissione di luce e permettono di distinguere subito un LED da un diodo normale. -
Come si riconosce il simbolo diodo Zener?
Il simbolo diodo Zener si riconosce dalla linea del catodo modificata rispetto al simbolo del diodo standard. Questa variante segnala che il componente è usato per regolare o limitare la tensione nel circuito. -
Dove si usa più spesso il simbolo diodo LED?
Il simbolo diodo LED si usa soprattutto in circuiti di segnalazione, pannelli di controllo, display e dispositivi elettronici che devono fornire un’indicazione visiva dello stato del sistema. -
Perché è importante usare simboli del diodo standardizzati?
È importante perché simboli standardizzati rendono gli schemi più chiari, più facili da interpretare e meno soggetti a errori. Inoltre facilitano la collaborazione tra tecnici, studenti e progettisti che lavorano sullo stesso circuito.
