Compuertas BPMN - ¿Cómo utilizarlas?

> BPMN How-Tos > Compuertas BPMN - ¿Cómo utilizarlas?
Posted by Edraw | 02/11/2022
Las compuertas se utilizan para controlar el flujo del proceso y definir las ramificaciones en un diagrama BPMN. Aprende lo que significan y cómo utilizarlas.

Las compuertas en un diagrama BPMN se utilizan para controlar el flujo del proceso. En el diagrama BPMN (Business Process Model and Notation), únicamente el flujo de secuencias afectará al flujo del proceso, y el flujo de mensajes no debería afectar al flujo del proceso. Este artículo mostrará diferentes tipos de puertas de enlace y cómo utilizarlas en un diagrama BPMN.

EdrawMax

Software de Diagramas Todo en Uno
Admite más de 280 tipos de diagramas
Plantillas & Símbolos masivos
Importar & Exportar archivos de Visio®
Compatible con Windows, Mac, Linux, Web
Comparte tus diseños en cualquier momento y en lugar

Tipos de compuertas y cómo utilizarlas

Una compuerta se representa en forma de diamante y determina decisiones, fusiones y uniones. Estos son los tipos de compuertas BPMN comunes.

Símbolos de la compuerta BPMN

Las compuertas BPMN son un tipo de objetos de flujo que se utiliza para dirigir los flujos de secuencia de un proceso en función de ciertas condiciones. Como una puerta, determinará si cierto flujo pasa o no, por lo tanto, las puertas de enlace posiblemente controlen la selección del flujo de salida que pasa por las puertas de enlace. A continuación, explicaremos cada tipo de puerta de enlace de forma detallada.

Compuerta exclusiva

compuerta exclusiva y ejemplo

Una compuerta exclusiva evalúa el proceso de negocio y conduce el flujo a uno de los caminos y dirige el flujo exactamente a una de las ramas de salida. En el ejemplo anterior, una compuerta exclusiva requiere evaluar si se contrata a un candidato o no. En este caso, el candidato será contratado si cumple con los requisitos, y será rechazado si no los cumple.

Compuerta basada en eventos

compuerta basada en eventos

Una compuerta basada en eventos es similar a una compuerta exclusiva porque ambos implican una ruta en el flujo, pero la activación de la compuerta se basa en que ocurra un evento en lugar de evaluar una condición. En el caso de utilizar una compuerta basada en eventos, es necesario evaluar qué evento se ha producido.

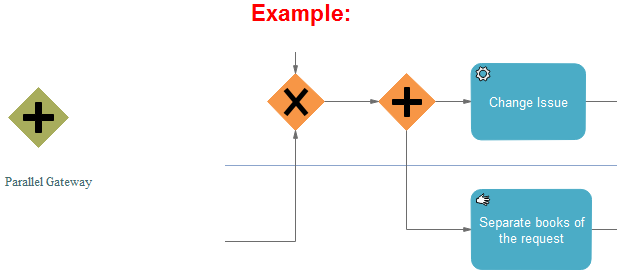

Compuerta Paralelo

compuerta paralela y ejemplo

Las compuertas paralelas se utilizan para representar dos tareas en un flujo de negocios. Una compuerta paralela se utiliza para visualizar la ejecución recurrente de actividades. Si el proceso llega al nodo de la compuerta paralela, el trabajo se dividirá en múltiples fichas y se fusionará cuando llegue a la compuerta paralela de unión. Arriba se muestra un ejemplo típico de una compuerta paralela.

Compuerta paralela basada en eventos

compuerta paralela basado en eventos

Una compuerta basada en eventos paralelos es similar a una compuerta paralela. Permite que haya más de un proceso al mismo tiempo. La diferencia con una compuerta paralela es que los procesos dependen unos de otros. En una compuerta basada en eventos paralelos, múltiples eventos pueden desencadenar múltiples procesos, pero los procesos siguen dependiendo unos de otros.

Compuerta inclusiva

compuerta inclusiva

Una compuerta inclusiva guía el flujo del proceso a uno o más flujos. La compuerta inclusiva es también un punto de división del proceso de negocio porque puede desencadenar más de una ruta de salida. Todas las ramas de entrada activas deben completarse antes de pasar a otra compuerta.

Compuerta compleja

compuerta compleja

La compuerta compleja se utiliza para modelar procesos complejos. Si necesitas varias compuertas para describir el flujo del negocio, entonces es un caso ideal para la compuerta compleja. Las compuertas complejas necesitan más texto descriptivo porque se emplean palabras en lugar de símbolos. Las compuertas complejas permiten una mayor flexibilidad en el control del flujo.

Diagrama BPMN creado con compuertas

Proceso de compra BPMN
