¿Cómo crear un diagrama BPMN?
Crear BPMN desde la plantilla BPMN
Edraw incluye una plantilla BPMN que contiene los elementos gráficos descritos por la especificación BPMN 2.0.
Mira el video tutorial sobre cómo crear un diagrama BPMN en minutos.
Haz clic en la pestaña Archivo. Haz clic en Nuevo, haz clic en Diagrama de flujo y luego haz doble clic en Diagrama BPMN.
Edraw creará un nuevo documento y abrirá la plantilla BPMN en el panel izquierdo de la biblioteca.
Formas BPMN en la plantilla BPMN
La plantilla BPMN corresponde al conjunto completo de elementos del diagrama para cumplir con la Conformidad de Modelado de Procesos BPMN definida en el documento de especificación. Con la plantilla BPMN, es fácil agregar los elementos del diagrama para producir diagramas de colaboración, coreografía y conversación..

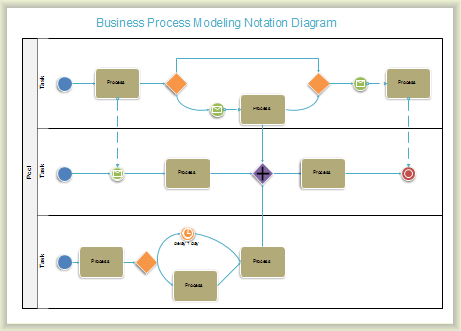

Los diagramas BPMN son diagramas de flujo esenciales
Para crear diagramas BPMN, los objetos BPMN se seleccionan en la plantilla y se arrastran al Área de dibujo. Para cada paso del proceso, arrastra una forma desde la plantilla a la página y conecta las formas como de costumbre. Se puede agregar una etiqueta simplemente haciendo doble clic en la forma colocada en el área de dibujo. Algunas formas pueden ser redimensionadas. Los colores también se pueden usar para transmitir mejor los objetivos del modelador.
Las unidades básicas de un proceso son tareas, subprocesos y eventos. Los subprocesos y tareas están representados por rectángulos, eventos por círculos. Varios iconos dentro de esas formas indican el tipo particular de evento o subproceso.
Agregar grupo en el diagrama BPMN
Los participantes del proceso se definen por grupos que pueden subdividirse en carriles de natación. Un participante, un rol o una posición puede ser representado por un Carril. Puedes especificar quién desempeñará el papel cuando inicies tu flujo de trabajo.

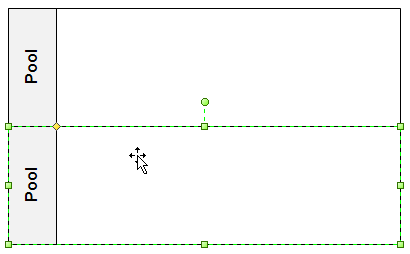

Para agregar un grupo, puedes arrastrar la forma del grupo al área de dibujo, luego mover el punto de control amarillo para cambiar el tamaño del grupo. Haz doble clic en el texto para comenzar a escribir.
Un solo diagrama de proceso de negocio puede estar compuesto de múltiples grupos, lo que significa múltiples procesos ejecutables.
Agregar atributos BPMN

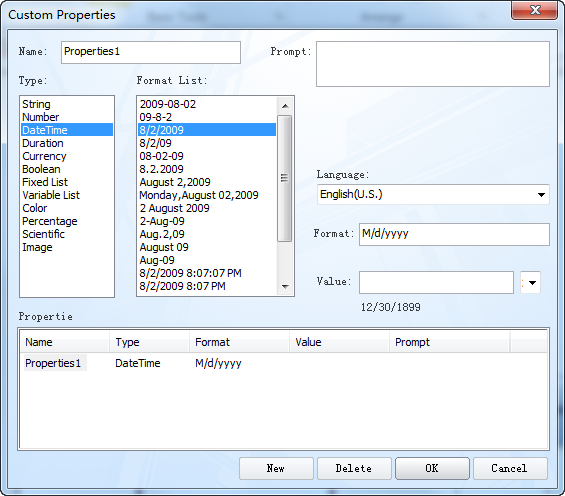

Edraw permite a los usuarios establecer y completar atributos BPMN 2.0 no visibles. Cada objeto puede establecer sus Atributos definidos por BPMN identificados en un Panel contextual. Haz clic derecho en una forma, luego haz clic en la Propiedad ...
En el cuadro de diálogo emergente, puedes establecer la propiedad personalizada.
