Parte 1:Diagrama ER 101: Cubriendo lo Básico

El modelado de relaciones ER fue ideado por Peter Chen en la década de 1970 y ha sido testigo de algunos cambios menores en la actualidad. Al principio, estos diagramas pueden parecerse a cualquier otro diagrama de flujo, pero tienen símbolos del diagrama ER que definen la conectividad, la estructura y las relaciones generales en una base de datos.

He aquí un ejemplo de diagrama ER que ha sido dibujado en EdrawMax en Línea, que es una popular aplicación de fácil uso para crear todo tipo de diagramas en un solo lugar. Aquí, la representación general de una base de datos de la Facultad se proporciona con todo tipo de entidades, atributos y relaciones.

Ejemplo de diagrama ER

Parte 2:Símbolos y Notaciones Comunes de los Diagramas ER

Ahora que hemos cubierto los fundamentos, vamos a conocer más sobre los símbolos de los diagramas ER que tienes que usar.

Como se dijo anteriormente, los diagramas ER consisten en tres cosas principales - Entidad, Relación y Atributo. Por lo tanto, vamos a descubrir varias notaciones del diagrama Entidad-Relación basado en estos componentes.

2.1 Diagrama ER Símbolos de Entidad

Una entidad puede ser cualquier objeto del mundo real que forma la estructura básica de una base de datos. Por ejemplo, una persona, un árbol, una organización, un evento o cualquier otra cosa viva/no viva puede ser una entidad.

Como herramienta analítica, IDEF0 permite al modelador definir las funciones. Las funciones incluyen la ejecución de los asuntos, la comprobación de la corrección del sistema actual y la comprobación de los errores del sistema existente.

Símbolo Nombre Descripción
Símbolo del Diagrama ER - Entidad Entidad Es una entidad básica que se representa con un rectángulo con su nombre dentro.
Símbolo del Diagrama ER - Entidad Débil Entidad Débil Es una entidad que no puede ser identificada únicamente con sus atributos (debido a la ausencia de una clave primaria). Hereda el identificador de su entidad padre y a menudo lo integra con una clave parcial.
Símbolo del Diagrama ER - Entidad Asociativa Entidad Asociativa Es una entidad especial que se utiliza sobre todo en las relaciones de muchos a muchos con todas sus relaciones como "muchos".


2.2 Símbolos de Relación en el Diagrama ER

En un diagrama ER, las relaciones simplemente definen cómo dos o más entidades están conectadas entre sí.

Símbolo Nombre Descripción
Símbolo del Diagrama ER - Relación fuerte Relación fuerte Una relación fuerte se representa con un solo rombo con su nombre dentro. En ella, una entidad es independiente - es decir, su clave primaria para cualquier hijo no contiene la clave primaria de la entidad vinculada.
Símbolo del Diagrama ER - Relación Débil o Identificativa Relación Débil o Identificativa Una relación débil se representa con un doble rombo con el nombre dentro. En ella, el hijo depende de la entidad padre, ya que su clave primaria contendría un componente de la clave primaria del padre.


2.3 Símbolos de Atributos del Diagrama ER

En cualquier conjunto de símbolos del diagrama ER, se pueden encontrar todo tipo de atributos que definirían el valor o la propiedad de cualquier entidad. Por ejemplo, si un bolígrafo es una entidad, entonces sus atributos podrían ser color, tamaño, material, etc.

Símbolo Nombre Descripción
Símbolo del Diagrama ER - Atributo Atributo Un atributo básico está representado por un solo óvalo con su nombre escrito dentro.
Símbolo del Diagrama ER - Atributo Clave Atributo Clave Es un atributo especial que se utiliza para identificar de forma única una entidad. Está representado por un óvalo con su nombre subrayado.
Símbolo del Diagrama ER - Atributo Multivaluado Atributo Multivaluado Estos son los atributos que pueden tener múltiples valores (como el atributo Nombre puede tener Nombre y Apellido) y son representados por un óvalo doble.
Símbolo del Diagrama ER - Atributo Derivado Atributo Derivado Un atributo derivado puede no estar físicamente presente en la base de datos y puede derivarse lógicamente de cualquier otro atributo (representado por un óvalo punteado).
Símbolo del Diagrama ER - Atributo Clave Débil Atributo Clave Débil Es un atributo que podría derivarse de cualquier otro atributo, pero tendría identificadores únicos para la entidad. Se representa con un óvalo punteado con su nombre subrayado.


2.4 Símbolos de Herencia del Diagrama ER

Por último, cuando cubrimos los símbolos del diagrama Entidad-Relación, tenemos que considerar la herencia entre las entidades hijo y padre. Idealmente, la herencia para una relación entre entidades puede ser de estos tipos.

Símbolo Nombre Descripción
Símbolo del Diagrama ER - Participación Parcial Participación Parcial Representa que no todas las entidades del conjunto forman parte de la relación y se representa con una sola línea.
Símbolo del Diagrama ER - Participación Total Participación Total Significa que todas las entidades del conjunto forman parte de una relación y se representa con una línea doble.
Símbolo del Diagrama ER - Participación Opcional Participación Opcional Esto significa que las entidades no tienen una partición obligatoria en el conjunto y se representan con una línea de puntos.

Además, para entender estos símbolos de los diagramas ER, puedes mirar el siguiente diagrama que fue creado en EdrawMax en Línea. El diagrama representa la estructura de una base de datos para un hospital.

Consta de tres entidades primarias - Pacientes, Médicos y Pruebas. Ahora, también hemos representado una relación entre estas entidades a través de una figura de rombo. Además, cada entidad tiene numerosos atributos que exploran la estructura general de la base de datos.

Ejemplo de Diagrama ER

Parte 3:Notación de Pie de Gallo en los Diagramas ER

Como puedes ver, puede haber varias notaciones de diagramas de Entidad-Relación que se utilizan para representar la estructura y el modelo de una base de datos. Sin embargo, hay diferentes notaciones de Pata de Gallo que pueden ayudar a representar la unicidad y la relación entre diferentes entidades (conocida como Cardinalidad).

En la noción de pata de gallo, se pueden utilizar tres símbolos principales de diferentes maneras para representar la cardinalidad:

  • Un anillo que representa un cero
  • Un guion que representa un uno.
  • Una pata de gallo que representa muchos.

Estos símbolos del diagrama ER pueden emparejarse de diferentes maneras para representar la cardinalidad global en nuestra base de datos. En estos diagramas, el componente interior representa un mínimo mientras que el componente exterior representa un valor máximo.

Uno a uno

También se conoce como relación Uno a Uno obligatoria en la que una entidad del conjunto A puede estar asociada a un máximo de una entidad del conjunto B. Por ejemplo, un estudiante puede inscribirse en varios cursos, pero todos los cursos sólo pueden tener un único usuario inscrito.

Uno a Muchos

En este caso, una entidad del conjunto A puede asociarse con múltiples entidades del conjunto B. Si se considera una clase, entonces una clase puede tener múltiples estudiantes inscritos. También se conoce como cardinalidad Opcional Uno.

Muchos a Uno

Significa que muchas entidades del conjunto A pueden asociarse como máximo a una entidad del conjunto B. Por ejemplo, muchos alumnos pueden pertenecer a la misma clase.

De Muchos a Muchos

Por último, en esta cardinalidad, más de una entidad del Conjunto A puede estar asociada con más de una entidad del Conjunto B. Por ejemplo, varios estudiantes de una clase pueden estar asignados a varios profesores.

Ejemplo de Diagrama ER Fuente: Guru99


Parte 4:Consejos de los Expertos para el Uso de los Símbolos del Diagrama ER

Como puedes ver, hay muchos símbolos diferentes de diagramas ER que puedes usar para crear varios diagramas. Sin embargo, para aprovechar al máximo estos símbolos y obtener mejores resultados con sus Diagramas de Entidad-Relación, considera los siguientes consejos.

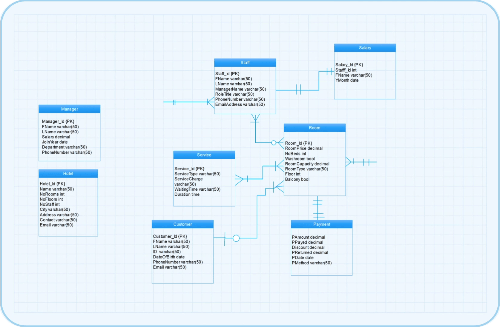

4.1 Utiliza una Herramienta Profesional de Diagramas ER

Intenta utilizar una herramienta profesional para Crear diagramas ER como EdrawMax en línea, entonces no encontrarás ningún problema para buscar los símbolos correctos del diagrama ER. Mientras trabajas en tu proyecto de EdrawMax, puedes ir a la barra lateral y hacer clic en la opción de biblioteca. Aquí, puedes introducir palabras clave en la barra de búsqueda que cargarán automáticamente las bibliotecas de símbolos de diagramas ER. .

Además, también puedes hacer clic en el icono de la biblioteca e ir a la opción de modelado de bases de datos para encontrar varias bibliotecas de símbolos de diagramas ER que puedes importar a tu proyecto.

Símbolos de Diagramas ER

4.2 Crea Símbolos por Ti Mismo

Aparte de la amplia gama de símbolos originales, también puedes importar cualquier otro símbolo a tu proyecto EdrawMax. Para ello, sólo tienes que ir a la opción de biblioteca en la barra lateral y hacer clic en el icono de importación. Esto abrirá una nueva ventana emergente que te permitirá importar imágenes, símbolos o datos de archivos como SVG, VSSX, etc. Si quieres añadir algunos símbolos únicos o crear tus propios símbolos, aquí tienes un video para aprender más. Si el video no se reproduce, visítalo en YouTube.

Parte 5:Más Preguntas Sobre los Símbolos del Diagrama ER

1. ¿Cuáles son los símbolos utilizados en el diagrama entidad relación?

Hay 3 símbolos comúnmente usados en el diagrama entidad relación - Entidad, Relación y Atributo.

2. ¿Qué símbolo se utiliza para la entidad?

Una entidad se representa simbólicamente con un rectángulo que encierra su nombre. Las entidades pueden dividirse en dos tipos: entidad fuerte y entidad débil.

Parte 6:Conclusión

Ya está. Estoy seguro de que después de seguir esta guía, serás capaz de conocer varios símbolos del diagrama ER. Como puedes ver, pueden existir todo tipo de símbolos y notaciones de diagramas de Entidad-Relación que puedes usar para crear toneladas de ilustraciones. Si quieres, puedes tomar la asistencia de una herramienta profesional de diagramación como EdrawMax en línea para crear diagramas de entidad-relación, diagramas de flujo, organigramas y mucho más con las sencillas opciones de arrastrar y soltar. La herramienta en línea está disponible de forma gratuita y tiene miles de activos para satisfacer tus necesidades de diagramación.
