R&I-Fließschema (P&ID)
Definition und Anwendung

Ein Rohrleitungs- und Instrumenten-Diagramm ist nicht schwer zu verstehen, wenn man sich diesen P&ID-Artikel mit seinen grundlegenden Konzepten und Darstellungen durchliest.

Inhalt

Rohrleitungs- und Instrumenten-Diagramm (P&ID)

Ein Rohrleitungs- und Instrumenten-Diagramm zeigt die einzelnen Rohrleitungskomponenten (z. B. Geräte, Ventile, Reduziergeräte usw.) eines realistischen physikalischen Prozessflusses an und wird häufig in technischen Projekten wie z. B. dem Bau von Dampfkesseln, Austauschern, Elektrokesseln und anderem verwendet. Um ein Rohrleitungs- und Instrumenten-Diagramm lesen zu können, gliedert man einfach das Gesamtdiagramm in kleinere Teile auf und folgt der Pipeline. Das Rohrleitungs- und Instrumenten-Diagramm ist eng verbunden mit dem Prozessflussdiagramm (PFD). Hier finden Sie ein Bild der einzelnen Schritte eines Prozesses in sequenzieller Reihenfolge vor.

piping and instrumentation diagram template

Zentrale Verwendung findet das Rohrleitungs- und Instrumenten-Diagramm:

Kostenloser Download von Edraw Max, um mehr integrierte Optionen zu genießen

Download Windows Version Mac Version Linux Version

Rohrleitungs- und Instrumenten-Diagramm Elementen

Es gibt zwar kein Standardformular für ein Rohrleitungs- und Instrumenten-Diagramm, aber Sie können einige der folgenden Elemente erkennen:

Irgendwelche Rohrleitungs- und Instrumenten-Diagramm -Verwendungen benötigt?

Rohrleitungs- und Instrumenten-Diagramm werden in vielen Bereichen wie metallurgische Mundwerk, Klimaindustrie, Stromerzeugersektoren usw. eingesetzt. Die wichtigsten Einsatzorte solcher Diagramme sind:

P&ID Symbollegenden

Die Rohrleitungs- und Instrumenten-Diagramme, die eine funktionale Beziehung zwischen Rohrleitungen, Instrumentierung und Systemausrüstungseinheiten zeigen, sind für den Anwender sehr wichtig, damit er das Thema versteht. Anstelle von maßgenauen Grundrisssymbolen werden vor allem Rohrleitungs- und Instrumenten-Diagramm verwendet, um den Prozess eines Systems zu veranschaulichen. Alle Rohrleitungs- und Instrumenten-Diagramme können in sieben Hauptkategorien unterteilt werden: Geräte, Rohrleitungen, Behälter, Wärmetauscher, Pumpen, Instrumente und schließlich Ventile.

Geräte

Der Bereich Geräte verfügt über einzigartige Einheiten, die sich von den anderen Rohrleitungs- und Instrumenten-Diagramm-Kategorien deutlich unterscheiden. Die Gerätekategorie umfasst Anlagen wie Kompressoren, Förderer, Motoren, Turbinen, Vakuumpumpen und mehr.

equipment pid symbols

Rohrleitungssysteme

Rohre werden verwendet, um flüssige Substanzen auf industriellem Wege zu transportieren. Rohrleitungen nutzen eine Reihe von verschiedenen Materialien, wie Metall und Kunststoff, um in unterschiedlichen Formen als Mehrleitungsrohre, Separatoren und so weiter zu erscheinen.

pid piping symbols

Behälter

Normalerweise handelt es sich bei einem Behälter um einen Container, der verwendet wird, um Flüssigkeiten zu speichern oder die Eigenschaften der Flüssigkeit während der Lagerung zu ändern. Die Kategorie dieser Behälter reicht von Tanks bis zu Silos, wie Sie unten sehen können:

vessels pid symbols

Wärmetauscher

Ein Wärmetauscher wird verwendet, um Wärme effizient aus verschiedenen Bereichen oder Medien zu übertragen. Diese Kategorie umfasst viele verschiedene Geräte wie Kessel, Kondensatoren, Schlauchtrommeln und vieles mehr.

heat exchangers pid symbols

Pumpen

Im Allgemeinen handelt es sich bei einer Pumpe um ein Gerät, das Druck verwendet, um Flüssigkeiten in Industrieanlagen zu erhöhen oder zu komprimieren. Diese Kategorie umfasst Pumpen, Ventilatoren, Auswerfer, Sprays und vieles mehr.

pumps pid symbols

Instrumente

Instrumente werden eingesetzt, um Mengen wie Durchfluss, Temperatur oder Druck zu messen und zu steuern. Die Instrumentenkategorie umfasst Indikatoren, Anzeigen, Sender, Steuerungen und so weiter.

instruments pid symbols

Ventile

Ein Ventil wird von Ingenieuren verwendet, um den Durchfluss einer Flüssigkeit durch Öffnen oder Schließen von Rohrleitungssystemen zu steuern. Diese Kategorie umfasst Rotameter, Messgerät, Kugel und vieles mehr.

valves pid symbols

Rohrleitungs- und Instrumenten-Diagramm -Beispiele

Der Einsatz von Beispielen mit farbigen Beschriftungen hilft, ein Rohrleitungs- und Instrumenten-Diagramm zu verstehen. Schauen Sie sich einfach die folgenden Beispiele aus verschiedenen Industriebereichen an. Klicken Sie ruhig eines dieser Beispiele an, um mehr zu sehen.

Aufheiz-Prozess von Wasser

Dieses Beispiel demonstriert den allgemeinen Prozess für den Wechsel von der flüssigen zur gasförmigen Phase. In diesem Fall verfügt der Dampfdruck der Flüssigkeit über den gleichen Druck, der auf die Flüssigkeit ausgeübt wird.

water boiling process pid example

Stromerzeugungssystem

Ein Stromerzeugungssystem, auch als Kraftwerk oder Kraftwerk bezeichnet, ist eine Reihe von Industrieanlagen zur Energieerzeugung. Im folgenden Diagramm sind verschiedene Arten von Anlagen wie Stromversorgungssystemen und LP-Turbinen zu sehen.

power generation p&id example

Verdampfersysteme

Dieses Diagramm demonstriert ein Verdampfersystem inklusive einer Reihe von Elementen und drei Schlüsselverdampfern. Wenn Sie den Rohrleitungen in diesem Diagramm folgen, können Sie deutlich sehen, wie Wasser verdampft wird.

evaporate process p&id example

Klimaanlage

Dieses Beispiel für Rohrleitungs- und Instrumenten-Diagramme demonstriert den allgemeinen Prozess der Trennung von Wärme und Feuchtigkeit in einem bestimmten Raum, um das Lebensumfeld zu verbessern. Die Zentrale Klimaanlage wird in der Mitte eingestellt und durch eine Reihe von Rohrleitungen in verschiedene Richtungen verteilt.

air conditioning p&id example

SCR-Staubreduzier-ystem

SCR ist eine Selektive Katalytische Reduktion, ein fortschrittliches Emissionskontrollsystem. Klicken Sie auf das Diagramm unten, um weitere Details zu erkennen oder laden Sie es kostenlos im PDF-Format herunter.

low dust scr system example

Weitere kostenlose Rohrleitungs- und Instrumenten-Diagramme und Beispiele

Hier finden Sie weitere Rohrleitungs- und Instrumenten-Diagrammvorlagen, damit Sie noch mehr Auswahl haben. Alle sind mit einem kostenlosen Download für die Rohrleitungs- und Instrumenten-Diagramme editierbar. Klicken Sie uuf einen von ihnen, um weitere Details zu sehen.

factory pid example simple process control system example juice and nectar pid example
Fabriksystem Einfaches Prozessleitsystem Saft- und Nektarsystem
grain logistics pfd example grain storage dryin example protein skimmer pid example
Getreidelogistik PFD Beispiel Getreidelagerungstrocknung Protein Skimmer Beispiel

Wie erstellt man ganz bequem ein Rohrleitungs- und Instrumenten-Diagramme?

Im Allgemeinen gibt es 4 Schritte, um dies zu tun:

Schritt 1: Hinzufügen von Symbolen

Ziehen Sie integrierte, bearbeitbare Standardsymbole in die Bibliothek. Alternativ können Sie eine voreingestellte Vorlagen verwenden, um Ihre Arbeit zu beschleunigen.

drag and drop p&id shapes

Schritt 2: Symbole verbinden

Verbinden Sie Rohrleitungs- und Instrumenten-Diagrammen mit Leitungen in unterschiedliche Richtungen. Passen Sie die Länge und Breite einer Rohrleitung Ihrer spezifischen Anforderungen an. Beachten Sie auch, dass einige Geräte möglicherweise eine spezielle Konfiguration erfordern.

connect p&id shapes

Schritt 3: Anpassen von Elementen

Passen Sie Ihre Rohrleitungs- und Instrumenten-Diagramme an, indem Sie die Standardfarbe und -größe ändern. Sie können jedes Gerät betexten oder beschriften.

edit p&id shapes

Schritt 4: Speichern, Drucken und Exportieren

Exportieren Sie in verschiedene Formate wie PDF, SVG, Visio, Grafik usw. Sie können Dateien auch in der integrierten persönlichen oder in der Team-Cloud speichern, um eine bessere Kommunikation zu ermöglichen.

export p&id shapes

Warum sollten Sie sich für Edraw Max zur Erstellung von Rohrleitungs- und Instrumenten-Diagrammen entscheiden?

Im Vergleich zu vielen anderen Diagrammwerkzeugen auf dem Markt kann Edraw Max Ihre Arbeit auf der Grundlage einfach zu bedienender Funktionen deutlich effizienter gestalten. Erfreuen Sie sich mit dem Drag-and-Drop-Editor nn den reichlich editierbaren Formen und Vorlagen. Dank der aussergewöhnlichen Benutzerfreundlichkeit und Flexibilität von Edraw Max können Sie Ihre Formen automatisch verbinden, beschriften oder beschriften. Sobald Sie Ihre Arbeit beendet haben, können Sie die Anwendungen ganz einfach in viele verschiedene Formate exportieren, einschließlich PDF, SVG und Visio, um sie mit Ihren Kollegen zu teilen. Entdecken Sie weitere erweiterte Funktionen, indem Sie jetzt auf den kostenlosen Download-Button am Ende dieser Seite klicken!

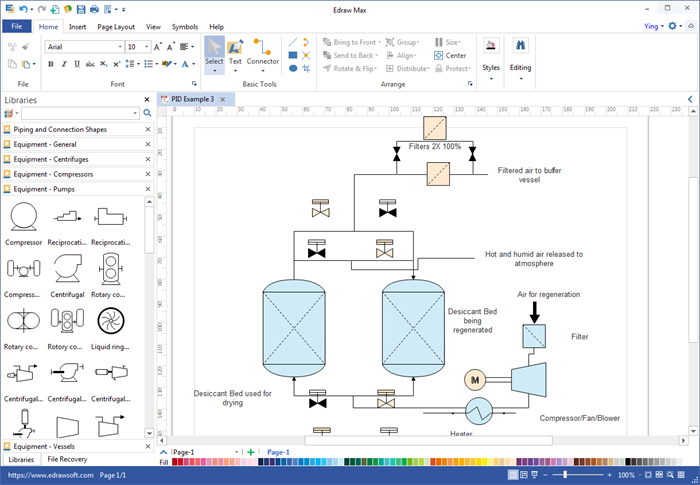

p&id software edraw max user interface
