Geschrieben von Daniel | 2024-01-15 18:44:33
Einfache Software zur Erstellung von UML Sequenzdiagrammen aus kostenlosen Vorlagen und Beispielen. Edraw ist ideal für Softwareentwicklern, die UML Sequenzdiagramme zeichnen müssen.

UML Sequenzdiagramm

Ein Sequenzdiagramm ist ein Verhaltensdiagramm, es stellt eine Interaktion im Sinne der Unified Modeling Language (UML) grafisch dar. Im Rahmen der UML, einer Modellierungssprache für Software und andere Systeme, ist das Sequenzdiagramm eine von vier Interaktionsdiagrammarten.

Ein Sequenzdiagramm stellt in der Regel einen Weg durch einen Entscheidungsbaum innerhalb eines Systemablaufes dar. Sollen Übersichten mit allen Entscheidungsmöglichkeiten entwickelt werden, so müsste hierzu für jeden möglichen Ablauf ein eigenständiges Sequenzdiagramm modelliert werden; deshalb eignet sich hierfür eher das Aktivitätsdiagramm oder Zustandsdiagramm.

UML Sequenzdiagramm Software

Mit Edraw ist es einfach, professionell aussehende UML-Diagramme zu erstellen. Sorgen Sie mit der Vielzahl von vorgefertigten Formen und intelligenten Verbinder in der Bibliothek für einen schnellen Einstieg in Edraw. Nur ziehen und legen Sie die Formen und bearbeiten die Informationen. Mit Verbinder zeigen Sie statische Verhältnisse. Mit intuitiven Benutzeroberfläche und intelligenten Werkzeugen in Edraw könnte alles reibungslos und effektiv, kein Profi Zeichnung erforderliche Fertigkeiten erfolgen. Ein UML-Diagramm kann in nur wenigen Minuten erstellt werden. Dann können Sie das Diagramm in PDF und andere Grafikformate drucken oder exportieren.

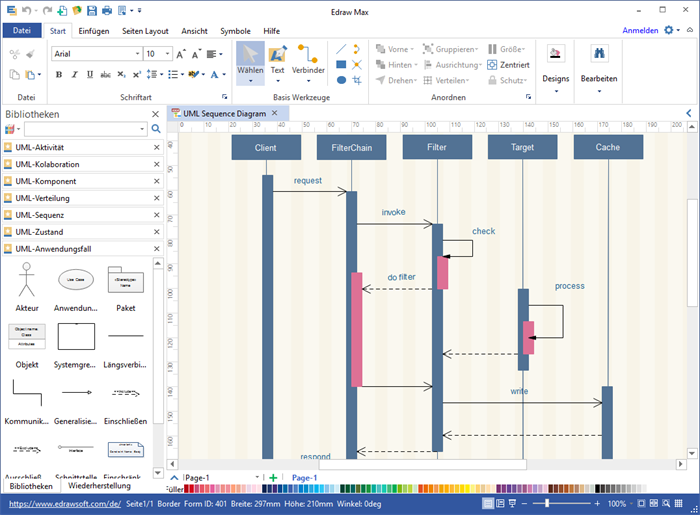

UML Sequenzdiagramm Software

Kostenloser Download der Sequenzdiagramm Software und alle Beispiele sehen

In Edraw Max Pro sind die UML-Sequenzdiagramme Vorlagen und Formen in Bibliothek "Software".

Systemanforderungen:

  • Windows 7, 8, 10, XP, Vista und Citrix
  • 32 und 64 bit Windows
  • Mac OS X 10.2 oder höher
  • Ist kompatibel mit Linux Ausschüttungen wie Debian, Ubuntu, Fedora, usw.

Beste Eigenschaften der Software

  1. Drag & Drop-Oberfläche und Point-und-Click-Editor
  2. Schneller Einstieg mit gebrauchsfertigen Vorlagen, mehr als 6000 Formen
  3. Nutzen Sie unsere umfangreiche Bildergalerie oder laden Sie Ihre eigenen Bildergalerie
  4. Grenzenlose Anpassung macht Ihre Infografik personalisiert
  5. Erstellen Sie verschiedene Arten von professionellen Infografiken, Präsentationen und Marketingmaterialien
  6. Veröffentlichen Sie Ihre Kreation online oder glorreiche hochauflösend ausdrucken
  7. Export, teilen Sie Ihre Arbeit in verschiedenen Formaten (Pdf, Doc, Pptx usw.)

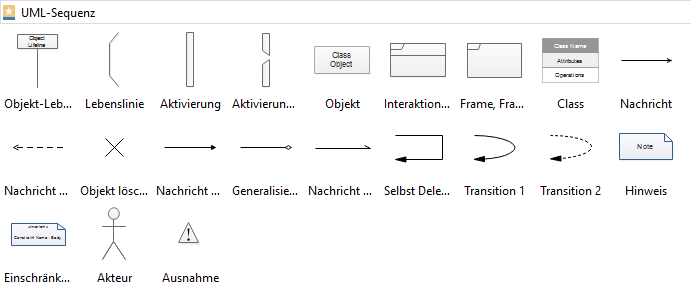

Symbole für UML Sequenzdiagramme

Die folgende Vorlage beschreibt die grundlegenden Zeichnungselemente in UML-Sequenzdiagramme und wenn sie verwendet werden. Dies sind die Diagrammelemente, die von den Edraw Sequenzdiagramme-Software unterstützt werden. Einige sind nicht Bestandteil der UML-Spezifikation und möglicherweise nicht von anderen UML-Tools unterstützt werden. Um weitere Symbole zu sehen, bitte klicken Sie auf hier.

Symbole für UML Sequenzdiagramme

UML Sequenzdiagramm Vorlage

Edraw ist eine optimale Software zur Zeichnung der UML-Sequenzdiagramme.

UML Sequenzdiagramme

Anleitung des UML-Sequenzdiagramme

UML-Sequenzdiagramme werden verwendet, um den Fluss von Nachrichten, Veranstaltungen und Aktionen zwischen den Objekten oder Komponenten eines Systems darzustellen oder zu modellieren. Zeit wird in vertikaler Richtung dargestellt, zeigt die Sequenz der Interaktionen der Header-Elemente, die horizontal am oberen Rand des Diagramms angezeigt werden.
Sequenzdiagramme dienen in erster Linie zu entwerfen, Dokument und überprüfen die Architektur, die Schnittstellen und die Logik des Systems durch die Beschreibung der Funktionsabfolge, die auszuführen müssen, um eine Aufgabe oder ein Szenario zu vervollständigen. UML-Sequenzdiagramme sind nützliche Designwerkzeuge, denn sie einen dynamischen Blick auf das Systemverhalten bieten, das schwerlich sein kann, aus statischen Diagrammen oder Spezifikationen zu extrahieren.
Obwohl UML-Sequenzdiagramme gewöhnlich benutzt werden, um objektorientierte Softwaresysteme zu beschreiben, sind sie auch extrem nützlich als System Engineering-Werkzeuge, Systemarchitekturen im Geschäftsprozess-Engineering als Prozessflussdiagramme als Nachricht-Sequenzdiagramme und Anrufabläufen für Telekommunikation/Wireless-Systemdesign und für Protokoll-Stack-Design und Analyse zu gestalten.
