Rack Diagramm Vollständiger Leitfaden

Wenn Sie Geräte für Ihr Rack kaufen, kann ein Rack-Diagramm sehr nützlich sein. Es kann Ihnen dabei helfen, zu entscheiden, welche Artikel Sie kaufen und wie Sie sie organisieren wollen. Der Begriff "Rack-Server" ist Ihnen vielleicht bekannt, vor allem, wenn Sie ein Profi sind. Aber wenn Sie das nicht sind, machen Sie sich keine Sorgen. Ein Rack-Server wird auch als Rack-Mount-Computer, Rack-Mount-Server oder Server-Rack bezeichnet. Sie sind meist in Rechenzentren zu finden, können aber auch in kommerziellen oder kleinen Computerunternehmen zu finden sein. Rack-Server sind ein wesentlicher Bestandteil jeder IT-Einrichtung. Sie können verwendet werden, um kritische IT-Systeme zu speichern und zu organisieren. Einfach ausgedrückt, sind Rack-Server-Mounts die Arbeitspferde der IT-Branche, die Datenverarbeitungsressourcen speichern und schützen.

Die ordnungsgemäße Organisation eines Rack-Servers ist besonders wichtig. Es kann helfen, Probleme zu vermeiden, die Wartung zu erleichtern, den Verlust wertvoller Zeit bei der Suche nach Problemen zu verhindern und Geld zu sparen. Dies lässt sich am besten mit Hilfe eines Rack-Diagramms sicherstellen. In diesem Artikel erfahren Sie alles, was Sie über ein Rack-Diagramm wissen müssen. Wir helfen Ihnen zu verstehen, was ein Rack-Server ist, welche Komponenten er hat und wie Sie mit EdrawMax ganz einfach einen Rack-Server zeichnen können.

Ein Rack-Diagramm ist, wie der Name schon sagt, eine grafische Darstellung des Rack-Systems eines Unternehmens. Es wird häufig von Softwareentwicklern und Softwaredesignern verwendet, um die Arbeit bei der Dokumentation und dem Entwurf von Rack-Netzwerkgeräten zu erleichtern.

Kurz gesagt, ein Rack-Diagramm ist einfach eine Illustration, die das Layout eines Racks zeigt. Beachten Sie jedoch, dass es sich hierbei nicht um eines der Racks handelt, die Sie im Büro oder zu Hause finden. Stattdessen handelt es sich um Racks, die zur Organisation und Aufbewahrung von Servern und anderen informationstechnischen Geräten verwendet werden. Die Erstellung eines Rack-Diagramms hilft Ihnen bei der Planung und Dokumentation Ihres Server-Racks. Außerdem hilft es Ihnen, Fehler zu vermeiden, Platz zu sparen, mit Änderungen umzugehen, insbesondere wenn Sie Geräte hinzufügen, und unnötige Anschaffungen zu vermeiden.

1.1 Bestandteile des Server Racks

Zu den Komponenten eines Server-Racks gehören Patchpanels, Abdeckungen, Router, Switches, Kabel und Leitungen, Schienen, Kabelmanagementleisten und viele andere. Wenn Sie bereit sind, die wesentlichen Teile oder den grundlegenden Aufbau eines Server-Racks zu entmystifizieren, können Sie umso besser erkennen, welche Elemente Sie wirklich benötigen und welche Art von Server für Ihr Unternehmen am besten geeignet ist.

1.2 Wofür wird ein Server Rack verwendet?

Mit Rack-Servern kann Ihre IT-Abteilung Ihre Datenverarbeitungsfunktionen organisieren, sichern und bewahren. Wann immer Sie Ihre Systemkomponenten in einer Rack-Konsole unterbringen, schaffen Sie eine robuste und kontrollierbare Verbindung für Ihr Unternehmen. Die meisten Unternehmen verfügen über Hunderte, wenn nicht Tausende von Rack-Servern, die alle mit demselben Unternehmensnetzwerk verbunden sind und versuchen, die Informationsprozesse reibungslos zu gestalten.

Die meisten Rack-Server sind stationär und bestehen aus Metall. Rack-Server auf militärischen Basen sind jedoch so konstruiert, dass sie für den Einsatz vor Ort transportabel sind. Sie verfügen über Transportkoffer, staubdichte Abdeckungen, mobile Kühlgeräte, gummierte Kissen und andere Designaspekte, die es ermöglichen, ihre Serverplattformen unterwegs zu warten.

2.1 Tipps für die Organisation Ihres Server Racks

Die richtige Organisation der Racks sollte mit der Auswahl der richtigen Größe der Racks und Schränke beginnen. Der gängigste Typ ist das 19-Zoll breite Netzwerk-Rack, aber auf dem Markt gibt es eine große Auswahl an Tiefen und Höhen. Denken Sie nur daran, dass die Racks hoch genug für die entsprechende Leistung, Kühlung und den Platz sein sollten.

Leistungsstarke Netzwerkserver benötigen Racks, die tief genug sind, um nicht nur ihre Komponenten unterzubringen, sondern auch die Luftzirkulation und den einfachen Zugang zu gewährleisten.

Bestimmen Sie, welche Geräte in dem Rack untergebracht werden sollen. Sie können sie nach mehreren kleinen Workloads, größeren Workloads oder der Art des Workloads organisieren.

Bestimmen Sie, wo jede Komponente installiert werden soll. So können Sie zum Beispiel schwerere Geräte unten und leichtere Geräte oben platzieren. Daher ist ein Rack-Diagramm unerlässlich, da es Ihnen helfen kann, die Artikel gut zu organisieren und den Ärger zu vermeiden, die Komponente später zu verschieben.

Sorgen Sie für eine ausreichende Kühlung. Denken Sie daran, dass manche Geräte viel Strom verbrauchen und dadurch viel Wärme erzeugen. Achten Sie daher auf ausreichend Platz zwischen den Geräten und ziehen Sie ein Kühlsystem im Rack in Betracht, um eine angemessene Kühlung zu gewährleisten.

Planen Sie ein ordentliches Kabelmanagement: Achten Sie darauf, dass die Kabel ordentlich verlegt sind, damit sie nicht verdreht oder geknickt werden. Trennen Sie außerdem Netzwerk- und Stromkabel, um elektromagnetische Störungen zu vermeiden.

2.2 Richtlinien zum Zeichnen

Die Erstellung eines Rack-Diagramms kann Ihnen dabei helfen, die richtige Größe des Racks zu bestimmen, die in Ihr Budget passt und sich für die beste Einrichtung des Racks zu entscheiden. Und um es richtig zu machen, gibt es einige Tipps, die Sie beachten sollten, bevor Sie mit dem Rack-Diagramm beginnen.

Schritt #1 Schreiben Sie eine Liste mit allen Rack-Geräten

Wenn Sie ein Rack-Diagramm zeichnen, ohne sich vorher Gedanken über die einzelnen Elemente zu machen, entstehen Probleme. Sie werden feststellen, dass Sie nicht genug Platz für Geräte, Patchfelder und Kabel haben. Bevor Sie also mit dem Zeichnen beginnen, schreiben Sie eine Liste aller verfügbaren Rack-Komponenten und überlegen Sie, ob Sie in Zukunft weitere Artikel kaufen möchten. Auf diese Weise haben Sie den besten Platz für alle Objekte im Rack. Bestimmen Sie die Formen und die Anzahl der benötigten Racks. Vergessen Sie auch nicht, eine Liste anderer spezieller Elemente wie Kabel, Kabelkanäle und Luftzufuhr aufzuschreiben. Vergewissern Sie sich, dass Sie auch die Maße der einzelnen Artikel in der Liste ermittelt haben.

Schritt #2 Kennen Sie die Größe Ihres Racks

Ein weiterer wichtiger Tipp, den Sie beachten sollten, ist die Größe des Racks. Wenn Sie den Kauf eines Racks planen, dann vergessen Sie nicht, den verfügbaren Platz zu prüfen. Erst wenn Sie die Größe des Racks bestimmt haben, können Sie ein effektives Diagramm erstellen. Ein Rack für Netzwerke verwendet in der Regel einen standardisierten Lochabstand, der als Rack Mount Unit (RMU) bezeichnet wird. Wenn Sie also das Server Rack von Hand zeichnen, müssen Sie die Größe kennen und in RMU umrechnen. Mit EdrawMax können Sie jedoch alles viel schneller und genauer erledigen.

Schritt #3 Netzwerkdesign

Überprüfen Sie das Netzwerkdesign, bevor Sie die Rack-Illustration zeichnen. Auf diese Weise können Sie Ihr Rack besser organisieren. Vergewissern Sie sich, dass Sie die Positionen der Software- und Hardwarekomponenten im Server-Rack-Diagramm festlegen. Erst wenn Sie sich ausreichend vorbereitet haben, können Sie ein gut organisiertes Rack-Diagramm erstellen. Sie können zum nächsten Schritt übergehen, wenn Sie die oben genannten Tipps überprüft haben.

Wie Sie nun festgestellt haben, kann die Erstellung eines Rack-Diagramms zeitaufwändig und anstrengend sein, insbesondere wenn Sie es auf Papier zeichnen. Sie müssen viele Berechnungen der Maße anstellen und jeden Artikel maßstabsgetreu zeichnen. Außerdem ist das Entwerfen auf Papier zu teuer und Sie werden zu viele Fehler machen. Und das kann zu organisatorischen Problemen führen.

EdrawMax ist gut ausgestattet, um ein Rack-Diagramm zu entwerfen. Es gibt nur ein paar Schritte, die Sie befolgen müssen, um es einfach zu erstellen, z.B:

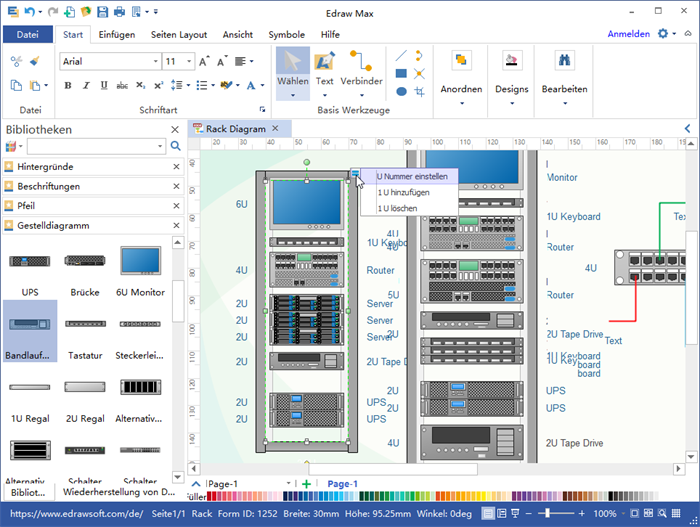

Schritt 1 Öffnen Sie EdrawMax und melden Sie sich an

Der allererste Schritt, den Sie tun müssen, ist EdrawMax auf Ihrem System zu installieren. Gehen Sie zum EdrawMax Download und laden Sie die Software für das Rack-Diagramm herunter, je nachdem, welches Betriebssystem Sie verwenden. Wenn Sie aus der Ferne mit Ihrem Büroteam zusammenarbeiten möchten, gehen Sie zu EdrawMax Online und melden Sie sich mit Ihrer registrierten E-Mail-Adresse an.

Schritt 2 Wählen Sie eine Vorlage

Nach dem Start wird standardmäßig der Startbildschirm geöffnet. Rufen Sie die Vorlagenleiste auf und suchen Sie im Suchfeld nach Netzwerkdiagrammen. Auf dem Bildschirm werden integrierte Vorlagen für Ihre Suche angezeigt. EdrawMax verfügt über eine große Bibliothek von Vorlagen. Wir haben mehr als 25 Millionen registrierte Benutzer, die für jedes Design umfassende Vorlagen in der Community erstellt haben. Wählen Sie die Vorlage, die Ihnen gefällt, und klicken Sie auf "Sofort verwenden", um sie in einem neuen Fenster zur Anpassung zu öffnen.

Schritt 3 Von Grund auf neu erstellen

Auf der EdrawMax-Startseite finden Sie das "+" Zeichen, das Sie direkt zur Arbeitsfläche führt, von wo aus Sie das Rack-Diagramm von Grund auf entwerfen können. In Verbindung mit Ihrem technischen Fachwissen können Sie eine Vielzahl von Symbolen verwenden, um ein detailliertes Rack-Diagramm zu zeichnen.

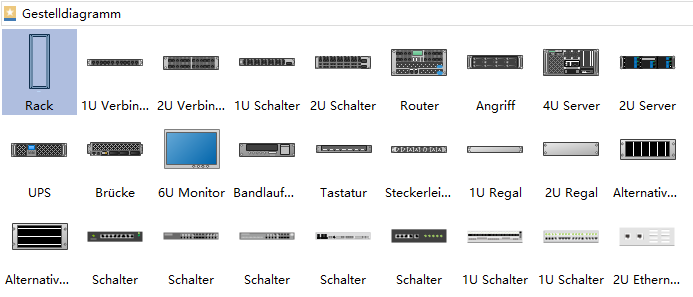

Schritt 4 Symbole auswählen

EdrawMax enthält eine große Anzahl von Symbolbibliotheken. Sie können schnell jede Art von Diagramm mit über 26.000 vektorfähigen Symbolen erstellen. Wenn Sie die benötigten Symbole nicht finden können, können Sie ganz einfach einige Bilder/Zeichen importieren oder eine eigene Form erstellen und diese zur späteren Verwendung als Symbol speichern. Gehen Sie einfach zum "Symbole" Bereich in EdrawMax und wählen Sie den Bereich "Vordefinierte Symbole" in der oberen Symbolleiste. Hunderte von Symbolkategorien stehen Ihnen zur Verfügung, die Sie verwenden und in Ihr Rack-Diagramm einbauen können.

Schritt 5 Komponenten hinzufügen

Nachdem Sie die Grundelemente skizziert haben, können Sie die Schriftarten, Farben und andere Details anpassen, indem Sie das rechte oder obere Menü auswählen, um Ihr Rack-Design optisch ansprechender zu gestalten. Sie können sich auch gerne von anderen Layouts in der Vorlagen-Community inspirieren lassen und einige der Fotos oder Funktionen übertragen, die Ihrer Meinung nach gut zu Ihrem Rack-Design passen würden.

Schritt 6 Fertigstellen

Sobald der Entwurf des Racks fertig ist, können Sie Ihre Arbeitsgruppe einbeziehen, um deren Feedback mit Hilfe unserer Cloud-basierten Dateien einzuholen; für ein Rack-Beispiel erhält jeder kostenlos 100MB Cloud Services. EdrawMax unterstützt den Export von Daten in eine Vielzahl von Kategorien, darunter Grafiken, Microsoft Office, HTML, PDF, Visio und andere. Sie können sie auch über soziale Netzwerke oder per E-Mail weitergeben. Sie können sie auch ausdrucken oder anderen zeigen, indem Sie den "Präsentationsmodus" verwenden.

Im Grunde ist es ganz einfach, ein Rack-Diagramm in EdrawMax zu erstellen. Nehmen Sie einfach eine Vorlage und passen Sie sie weiter an, ziehen Sie professionelle Rack-Diagrammsymbole per Drag & Drop, um Ihren Plan zu verbessern. Wenn Sie immer noch nicht wissen, wie Sie ein Rack-Diagramm in EdrawMax erstellen können, finden Sie weitere Tutorial-Videos in unserem Youtube

Es gibt drei beliebte Rack-Diagrammvorlagen, die Sie in EdrawMax verwenden können. Melden Sie sich einfach bei Ihrem Konto an und suchen Sie nach diesen Vorlagen. Doppelklicken Sie auf Ihre bevorzugte Vorlage und passen Sie sie nach Ihren Wünschen an. Einige der in EdrawMax verfügbaren Rack-Diagramme sind:

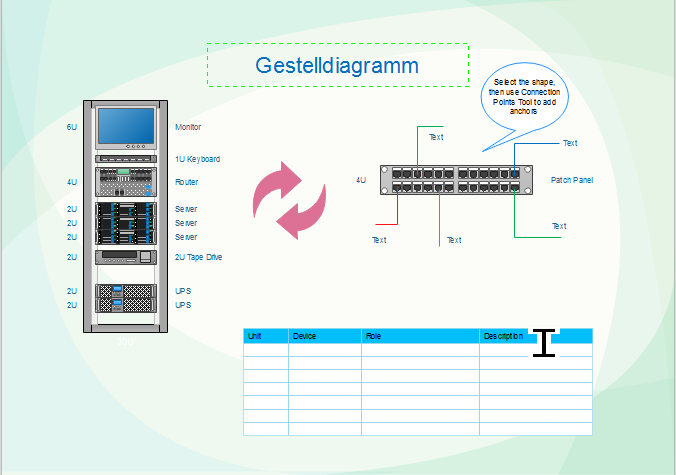

Beispiel 1: Server Rack Diagramm

Dies ist ein Beispiel für ein einfaches Diagramm eines Server Racks. In der Abbildung unten sehen Sie alle im Rack enthaltenen Elemente, wie z.B. einen Monitor, ein Patchpanel, einen Server, etc. Das Diagramm kann hilfreich sein, vor allem für Neulinge oder Personen, die keine Ahnung haben, wie man ein Rack-Diagramm erstellt. Es ist leicht zu verstehen und kann individuell angepasst werden. Sie können die Beschriftungen ändern, Symbole hinzufügen und die Symbole oder Elemente an Ihre Bedürfnisse anpassen.

Klicken Sie hier für den Download von EdrawMax
(für Win)

Klicken Sie hier für den Download von EdrawMax
(für Mac)

Klicken Sie hier für den Download von EdrawMax
(für Linux)

Server Rack Diagramm

Beispiel 2: Rack Aufriss-Diagramm

Hier ist ein Aufriss eines 42U Audio- und Video-Racks. Dazu gehören Geräte wie ein Leistungsverstärker, ein Mixer und vieles mehr. Verwenden Sie diese Vorlage für ein Audio- und Video-Rack. Die in der Abbildung dargestellte Oberfläche umfasst eine VGA-Matrix, eine AV-Matrix, eine DVD, einen Power Sequencer, einen Schalter, eine zentrale Steuerung, ein drahtloses Mikrofon, einen Line-Multiplier, einen Konferenz-Host und die Leistungsverstärker 1 und 2. Sie können die Beschriftungen, Symbole und Maße entsprechend anpassen.

Klicken Sie hier für den Download von EdrawMax
(für Win)

Klicken Sie hier für den Download von EdrawMax
(für Mac)

Klicken Sie hier für den Download von EdrawMax
(für Linux)

Rack Aufriss-Diagramm

Beispiel 3: Rack-Layout-Diagramm

Dieses Rack-Layout-Diagramm kann zur Verwaltung und Überwachung von Rechenzentrumsanlagen verwendet werden. Die Vorlagen enthalten verschiedene Gegenstände, die Sie nach rechts ziehen und auf den Racks platzieren können. Auf der Vorlage sind zwei Racks abgebildet, darunter ein 19-Zoll-Rack mit Schienen. Außerdem hat dieses Beispiel eines Rack-Diagramms zwei Monitore: 7U LCD und 8U LCD. Zu den weiteren Geräten auf dem Bild gehören ein 2U-Server, ein 3U-Server, ein Switch, eine Steckdosenleiste, ein Ethernet-Switch, ein Apple Xserve RAID, eine USV, eine einzelne Schiene, halbbreite Schienen und mehr. Die Benutzer können die Beschriftungen ändern und die Objekte auf den Racks entsprechend ihrem Rack-System einfügen.

Klicken Sie hier für den Download von EdrawMax
(für Win)

Klicken Sie hier für den Download von EdrawMax
(für Mac)

Klicken Sie hier für den Download von EdrawMax
(für Linux)

Rack Layout Diagramm

Das Zeichnen eines Rack-Diagramms auf Papier von Hand ist zu komplex und anstrengend. Das Gleiche gilt für andere Online-Tools, die ebenfalls schwierig zu bedienen sein können. Beim Zeichnen auf Papier könnten Sie einige wichtige Details übersehen oder zu viele Fehler machen. Deshalb empfehlen wir Ihnen EdrawMax, eine professionelle und kostenlose Software für Rack-Diagramme, die benutzerfreundlich und einfach zu bedienen ist.

EdrawMax ist ein umfassendes Diagramm-Tool, mit dem Sie nicht nur ein Rack-Diagramm, sondern auch andere grafische Darstellungen erstellen können. Mit gut ausgestatteten Rack-Symbolen, Schriftarten und vielem mehr könnte die Darstellung von Server-Racks so einfach wie möglich sein. Darüber hinaus können Benutzer mit EdrawMax ihre Diagramme anpassen und ihre Arbeit in verschiedenen Formaten speichern.

Die besten Funktionen von EdrawMax, die Sie bei Ihrem Rack-Diagramm unterstützen können:

• Die EdrawMax Rack-Diagrammsoftware ist mit mehreren Geräten kompatibel, darunter Windows-, Linux- und Mac-Geräte. Sie können also jederzeit und überall online auf Diagramme zugreifen.
• Über 280 Arten von Diagrammen, darunter Flussdiagramme, Baumdiagramme, Mind Maps, Architekturdiagramme, Verdrahtungspläne und mehr.
• Exportieren Sie Ihre Arbeit in einer Vielzahl von Formaten wie HTML, Dokumentenformaten wie PowerPoint, Word und PDF, Bildformaten wie PNG und JPEG und vielem mehr.
• EdrawMax verfügt über eine riesige Bibliothek mit anpassbaren Vorlagen, die allen Anforderungen gerecht werden. Profis aktualisieren diese Vorlagen ständig mit kreativen Ideen.
• Erweiterte benutzerfreundliche UI. Auch wenn Sie keine Erfahrung im Bereich Design haben, werden Sie sich hier wie zu Hause fühlen. Ein komplettes Set von Symbolen und allgemeinen künstlerischen Tools, mit denen Sie Ihre Zeichnungen nach Ihren Wünschen gestalten können.
• Es ist einfach, eine Idee oder eine Illustration zu zeichnen. Sie können jede der vielen verfügbaren Optionen nutzen, um Ihre Arbeit endlos zu bearbeiten und zu ändern.

Wie Sie oben gesehen haben, ist ein Rack-Diagramm eine Darstellung eines Rack-Systems. Es kann Ihnen dabei helfen, Ihr Rack zu organisieren, über die Einrichtung zu entscheiden und die richtige Größe des Racks zu bestimmen. Deshalb brauchen Sie ein Rack-Diagramm. EdrawMax ist eine seriöse professionelle Software, mit der Sie hochwertige Serverdiagramme und andere visuelle Darstellungen erstellen können. Im Gegensatz zu anderen Designprogrammen ist EdrawMax benutzerfreundlich und über mehrere Plattformen hinweg zugänglich, was bei der Erstellung des besten Rack-Diagramms sehr hilfreich sein kann!

Sobald Sie EdrawMax verwenden, werden Sie feststellen, dass das Tool über mehrere erstaunliche Funktionen verfügt, die Ihnen die Erstellung von Rack-Diagrammen erleichtern und Ihnen dabei helfen, die Entwürfe mit Hilfe der einfachen Freigabeoption zu teilen. Mit EdrawMax können Sie Ihre Datei in mehrere Formate exportieren und Ihre Werke auf verschiedenen Social Media-Plattformen wie Facebook, Twitter, LinkedIn und Pinterest teilen. Alles in allem ist EdrawMax ein wunderbares Tool, das alle Ihre Design- und Zeichenanforderungen erfüllt.
