Grundlegende Symbole für Prozessablaufdiagramm
Das Schaltplan Programm wurde von Edraw Diagramm Software in 6 Schaltplan Typen verteilt, die Symbole jedes Typ verschiedet sich, folgend nennt einige Schaltzeichen als Beispiel zu beschreiben.
Unterschiedliche Schaltzeichen für elektronische Bauteile
Schaltplan Software mit 2000+ elektrischen Schaltzeichen kostenlos download
Edraw bietet grundlegende Sätze von Symbolen, die verwendet werden, um mechanische Ausrüstung, Rohrleitungen, Rohrleitungskomponenten, Ventile, Gerätetreiber und Instrumentierung und Steuerelemente darzustellen. Diese PFD-Symbole sind auf der Zeichnung in einer Weise zusammengestellt, die den Ablauf klar definiert.
PFD-Symbole - Anlage
Pumpen und Behälter in einer Vielzahl unterschiedlicher Formen und Designs.
Kompressor ist ein mechanisches Gerät, das in einem Medium nimmt und es auf ein kleineres Volumen komprimiert. Ein mechanischer oder elektrischer Antrieb ist in der Regel mit einer Pumpe verbunden, die verwendet wird, um das Medium zu komprimieren.
Pumpe ist eine mechanische Vorrichtung, die die Flüssigkeiten, verdichtete Gase durch Druck oder Sog erhöht oder verschiebt, oder aufblasbare Objekte wie z. B. Reifen Luft zwingen. Die Symbole für Pumpen können für Kompressoren ähneln.
Mischen ist ein Gerät, das einige Materialien zusammen kombinieren oder legen, um eine Substanz oder Masse zu bilden.
Mischbehälter ist ein Container, der verwendet wird, um mehr Komponenten zu vermischen.
Wärmetauscher ist ein Gerät zur Übertragung von Wärmeenergie zwischen zwei Prozessabläufe. Wärmetauscher übertragen Wärmeenergie durch leitfähige und konvektive Wärmeübertragung.
Kühltürme übertragen Wärmeenergie zu der Außenluft durch das Prinzip der Verdunstung.
Kühler ist ein Gerät, Container oder Zimmer, das die Luft durch die Verdunstung von Wasser kühlt.
Brennofen ist eine Vorrichtung zum Heizen eines kontinuierlichen Stroms von Luft durch ein Feuer innerhalb der Vorrichtung und ohne Vermischung der frischen Luft mit den Produkten der Verbrennung enthalten.
Kessel ist ein geschlossenes Gefäß, in dem Wasser oder andere Flüssigkeiten erhitzt werden.
Tank wird für die Speicherung von Prozessflüssigkeiten in verschiedenen Kategorien, unter verschiedenen Bedingungen verwendet.
Process Flow Diagram Symbols - Ventile
Schieber ist ein Gerät, das verwendet wird, um die Strömung von Flüssigkeiten und Gasen zu steuern.
Rückschlagventil, auch bekannt als Einwegventil, soll die Linie des mittleren Rückens zu verhindern.
Absperrventil wird verwendet, um die Strömung von Flüssigkeiten und Gasen zu steuern.
Kugelhahn ist ein Ventil mit einer sphärischen Scheibe, die Teil des Ventils der Durchfluss steuert.
Absperrklappe wird zwischen zwei Flanschen mit einen separaten Satz Schrauben für jeden Flansch eingebaut.
Eckventil orientiert sich in einem Winkel von 90 Grad der Absperrschieber.
PFD-Symbole - Rohrleitungen
Prozess-Flussdiagramme verwenden spezielle Rohrleitungen, um darzustellen, wie Signale zwischen Geräten übertragen werden. Diese Symbole werden verwendet, um zu ermitteln, wie die Instrumente im Prozess miteinander verbinden. Und welche Art von Signal verwendet wird. (elektrisch, pneumatisch, Daten, usw.)
Alle Linien in Ordnung in Bezug auf Rohrleitungen Prozesslinien zu sein.
Großer Pipeline wird verwendet, um die Geräte in jeder beliebigen Position zu verbinden.
Gerade Linie wird verwendet, um die Geräte in der gleichen horizontalen oder vertikalen Position zu verbinden.
Prozessanschluss hilft Ihnen, den Prozessablauf zwischen Geräten zu schaffen. Klicken Sie doppelt Prozessanschluss zum Bearbeiten der Beschreibung.
PFD-Symbole - Instrumente
Die Prozessablaufdiagramme verwenden Symbole und Kreise, um zu vertreten, jedes Instrument und wie sie dabei miteinander verbunden sind.

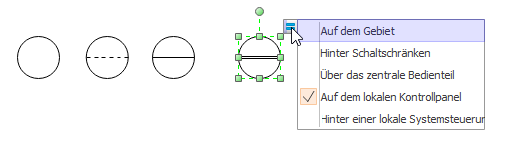

Benutzer können leicht die Symboltypen der Instrumentierung ändern, durch Anklicken des Aktionsknopfs bei der Gestaltung.

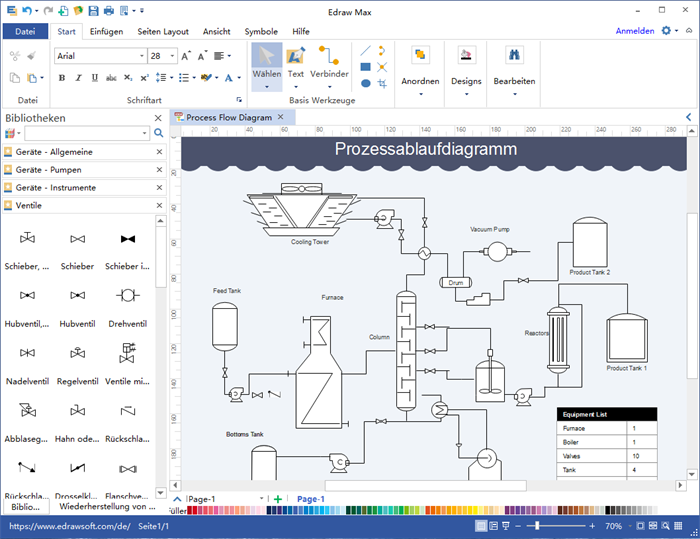

Mit einer großen Zahl von vorgezogenen Beispielen und mehr als 8500 Symbole könnte die Zeichnung ganz einfach sein!
PFD Software
Entdecken Sie, warum Edraw die beste Wahl für Prozessablauf-Diagramm ist: kostenlos testen.
