Bei dem Artikel machen wir zum erst einen Überblick über das IDEF0-Diagramm, mithilfe von Standarde und einfach zu bediente IDEF0-Diagramm Symbole können Sie ein tolles IDEF0-Diagramm leicht abschließen, dann ist eine Erzählung vom Geschäftsprozessmodellierung mit IDEF-Diagramme, zum Letzt werden Ihnen einige Gut gestalte IDEF0-Diagramm Beispiele von Edraw Software angezeigt, Sie können diese Beispiele als Word, Pdf, Ppt exportieren kostenlos zum Testen.

Überblick über das IDEF Diagramm

IDEF stand ursprünglich für ICAM Definition und ist eine Gruppe von Modellierungssprachen, die Anfang der 1980er Jahre veröffentlicht wurden. Mittlerweile wird IDEF gewöhnlich als Integrated Definition ausgeschrieben. Die IDEF-Sprachen wurden im ICAM-Projekt der US-Luftwaffe entwickelt. Da diese Sprachen einerseits amerikanischer Behördenstandard und andererseits offen (d.h. frei verwendbar und neutral und damit herstellerunabhängig) sind, wurden sie binnen kurzer Zeit von CASE-Tools unterstützt.

IDEF0 ist eine Methode, um System- oder Unternehmens-Entscheidungen und -Handlungen zu modellieren und geht zurück auf die Structured Analysis und Design Technik. Mit Edraw können Sie auch andere Flussdiagramm Vorlagen erstellen z.B. BPMN-Flussdiagramm, Datenflussdiagramm, Standardflussdiagramm, Highlight-Flussdiagramm, Arbeitsablaufdiagramm, Funktionsübergreifendes Flussdiagramm, SDL-Diagramm.

IDEF0 Software

Kostenloser Download der IDEF Software und alle Vorlagen sehen

IDEF0 Software für Windows Mac Version Linux Version

Systemanforderungen

Windows 7, 8, 10, XP, Vista und Citrix

32 und 64 bit Windows

Mac OS X 10.2 oder höher

Kompatibel mit Linux-Distributionen wie Ubuntu, Fedora, Debian, usw.

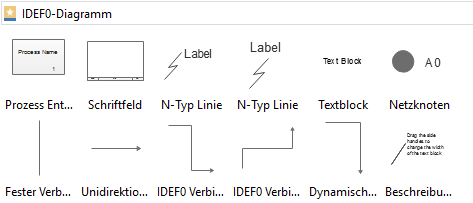

Standarde und einfach zu bediente IDEF0-Diagramm Symbole

IDEF0 Diagramm enthält in der Regel die folgenden Komponenten:

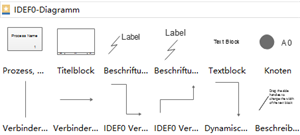

IDEF0 Diagramm Elemente

Kontextdiagramme - Das oberste Diagramm in einem IDEF0-Modell.

Hierarchi (Eltern-Kind-Diagramm) - Eine IDEF0 Zersetzung mit Eltern-Kind-Beziehungen.

Knoten-Baum - Baumähnliche Strukturen der Knoten an einem ausgewählten Knoten verwurzelt, und verwendet, um eine vollständige IDEF0-Zerlegung in einem einzigen Diagramm darzustellen.

Geschäftsprozessmodellierung mit IDEF-Diagramme

  1. Verständnis - Die Modellierung hilft die Natur des Geschäfts zu entdecken.
  2. Kommunikation - Sobald das Verständnis erreicht hat, kann die Art der Geschäftsprozesse dokumentiert werden, und diese Dokumente leicht mitgeteilt werden.
  3. Aufklärung - Modellierung hilft die Anomalien Redundanzen, Ineffizienzen und Defizite in der bestehenden (als-ist) Geschäftsprozess aufzudecken.
  4. Verbesserung - Ein Modell ermöglicht es Ihnen, mangelhafte Bereiche des Unternehmens und seiner Prozesse auszuwählen und zu verbessern.
  5. Neugestaltung - Ein Modell bietet eine konkrete Grundlage für die Neugestaltung des Prozesses und die Durchführung von Simulationen des neu gestalteten (Möchtegern) Geschäftsprozesses, entsprechend den Festlegungen der Strategie. Dies bedeutet, dass Strategien getestet werden können, bevor Umsetzung stattfindet.

IDEF (enl. Integrated Definition) Diagramme werden in 1981 als Teil der ICAM-Projekte eingeführt. Es gibt zahlreiche IDEF-Methoden, aber dienen zwei von ihnen als Basis für Geschäftsprozessmodellierung: die IDEF0-Methode, die konzentriert sich auf Aktivität Modellierung; und die IDEF3-Methode, die Prozessbeschreibung erfüllt und kann verwendet werden, um ereignisorientierte Simulation Modellspezifikationen schnell zu generieren. Die IDEF0-Methode wurde entwickelt, um die Entscheidungen, Handlungen und Tätigkeiten einer Organisation oder eines anderen Systems zu modellieren und richtet es sich an Kommunikation und Analyse der funktionalen Perspektive eines Systems.

Beispiele der IDEF0 Diagramme

Es ist einfach, IDEF-Flussdiagramm aus vorhandenen Beispielen oder Vorlagen anzufangen. In der Software können Sie die gut ausgebauten IDEF-Vorlagen finden und nutzen. Und Sie können auch alle Vorlagen zum PowerPoint, PDF oder Word Format mit Edraw umwandeln. Mehre schöne Beispiele können Sie hier finden: Beispiele des Flussdiagramms

IDEF0 Diagramm

Die benutzerfreundliche IDEF0-Diagramme von der Edraw Max Software sind sehr leicht verfügbar, indem sich die reichen Beispielen und Vorlagen für Erstellung der IDEF0-Diagramme und Geschäftsdiagramme verwenden lassen.

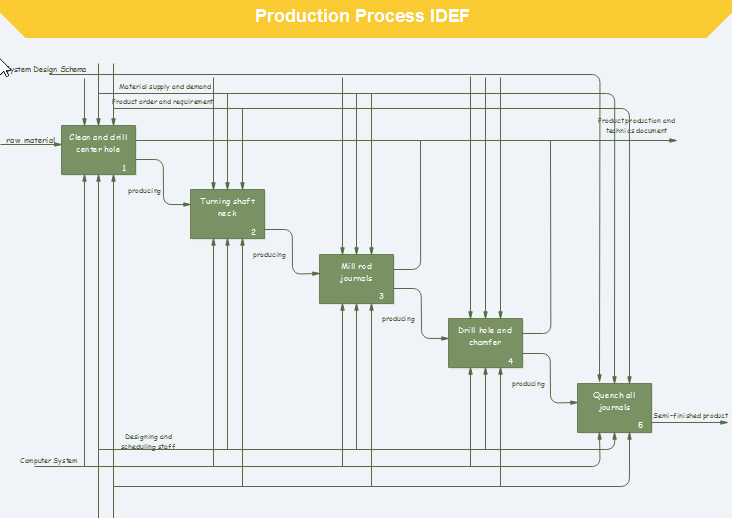

IDEF-Diagramm Beispiel

Bauen Sie hierarchische Diagramme mit IDEF-Prozessmodellierung für Konfigurationsmanagement, Bedarfs- und Nutzenanalysen, Anforderungsdefinitionen und Modelle der kontinuierlichen Verbesserung.

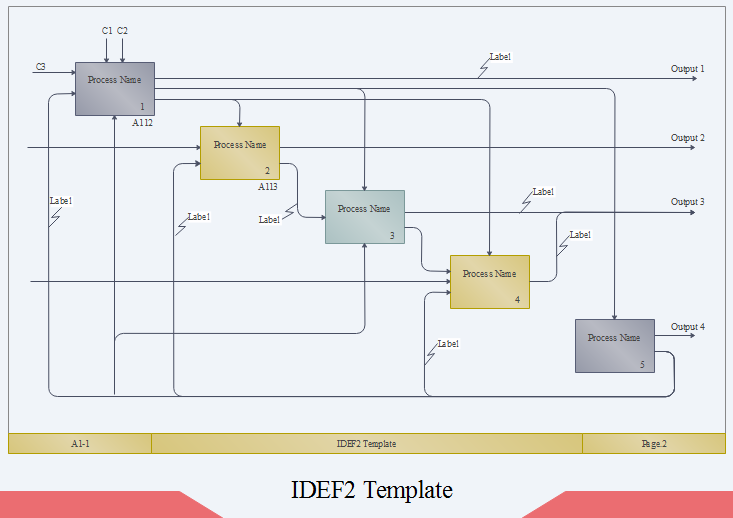

IDEF-Diagramm Beispiel 2

Andere Flussdiagramm-Vorlagen in der Software

Ein Prozessablaufdiagramm veranschaulicht einen Ablauf, indem es eine Abfolge von Entscheidungen und Anweisungen definiert. Üblicherweise entspricht dabei ein Symbol im Diagramm einem Zustand oder einem Zustandswechsel, und ein konkreter Ablauf entspricht einem Pfad durch das Diagramm. Üblicherweise enthält ein Ablaufdiagramm optionale Pfade und somit fallspezifische Anweisungen.

Flussdiagramm Vorlage
