1. O que é um P&ID?

Um diagrama de tubulação e instrumentação exibe os componentes da tubulação (por exemplo, equipamentos, válvulas, redutores e assim por diante) de um fluxo de processamento físico real e geralmente é usado em projetos de engenharia, como na montagem de caldeiras a vapor, permutadores de calor, caldeiras elétricas e mais.

Para ler um diagrama de tubulação e instrumentação, basta dividir o diagrama geral em partes menores e depois rastrear e seguir a tubulação de um único equipamento. O diagrama de tubulação e instrumentação também está intimamente relacionado com o Diagrama de Fluxo de Processo (DFD). Este último mostra uma representação dos passos separados de um processo em ordem sequencial.

Os muitos propósitos do uso de um diagrama de tubulação e instrumentação são:

  • Entender melhor as condições do design de um projeto de engenharia;
  • Operar, manter e modificar o sistema do processo eficientemente;
  • Dispor o leiaute convenientemente e demonstrar a sequência física dos sistemas com foco nos esquemas de controle e desligamento, nos requisitos de segurança e nos detalhes básicos de inicialização e operacionais.

História do diagrama P&ID

Geralmente, um Diagrama de Tubulação e Instrumentação é preparado no estágio de diagrama de fluxo de processo, e os instaladores consultam esse diagrama enquanto montam um maquinário. No entanto, há outro diagrama chamado Diagrama de Fluxo de Processo, ou DFD, que precede o P&ID.

Um Diagrama de Fluxo de Processo exibe a planta do fluxo de trabalho conceitual, isto é, como o equipamento totalmente funcional vai operar após a instalação. O DFD não inclui detalhes como imagens, números ou dados sobre as medidas exatas.

Depois que um DFD é preparado, ele é usado como uma documentação de referência para desenhar um P&ID que contém os detalhes específicos do fluxo de trabalho, como o sistema de tubulação, os motores e outras unidades importantes. No entanto, é imperativo destacar que o propósito de um P&ID é ilustrar os tubos e as máquinas importantes, e portanto, ele não deve ser muito detalhado. Se uma seção em particular de um Diagrama de Tubulação e Instrumentação precisar de alguma elaboração, um diagrama separado deve ser criado para esse segmento.

seguridad garantizada100% Seguros | Sem anúncios |ai Impulsionado por IA
star icon Classificação G2: 4,5/5 (mais de 2360 avaliações)

2. Elementos, usos e vantagens do P&ID

Elementos de P&ID

Não existe um modelo padronizado para um diagrama de tubulação e instrumentação, mas você pode ver alguns dos seguintes elementos:

  • Os diferentes tipos de equipamentos, incluindo válvulas, redutores, drenos e assim por diante;
  • Os detalhes dos equipamentos, como tamanhos, números de identificação, classificação, capacidade e mais;
  • Detalhes sobre as especificações, incluindo identificação do elemento, requisito de isolamento, direção do fluxo, referência de interconexão, nível de qualidade, várias interfaces, inicialização permanente e linhas de descarga.

Usos do P&ID

Los diagramas de tuberías e instrumentación se han utilizado en muchos campos, como en el sector metalúrgico, la industria de la climatización, los sectores de generación de energía, y otros. Los usos más comunes de estos diagramas son:

  • Projetar um processo de manufatura para uma usina física com etapas químicas ou mecânicas complexas. Isso é especialmente importante para controle de segurança.
  • Para o treinamento de novos funcionários e contraentes antes que eles comecem a trabalhar na instalação.
  • Para calcular os custos estimados de capital do projeto e desenvolver as especificações do contrato do projeto, por exemplo, as diretrizes e as normas para as operações na instalação.

Vantagens e desvantagens do P&ID

Um Diagrama de Tubulação e Instrumentação (P&ID) vem com certos méritos e deméritos, e dependendo da infraestrutura que você planeja construir, esses pontos podem variar amplamente. Contudo, algumas das vantagens e desvantagens mais comuns que que acompanham um P&ID ideal incluem: :

Vantagens:
  • Permite que a equipe avalie o processo de construção com quase precisão.

  • Ajuda a criar uma base sólida para programação de controle.

  • Serve como uma linguagem simbólica genérica que pode ser usada por designers de todas as regiões do globo para se comunicarem uns com os outros e compartilharem suas ideias em relação à automação industrial.

  • Ajuda a preparar e a implementar sistemas de controle de segurança.

Desvantagens:
  • Não é totalmente confiável, pois não contém detalhes precisos.

  • É desafiador desenhar um Diagrama de Tubulação e Instrumentação de forma independente, e é necessário um Diagrama de Fluxo de Processo (DFD) como uma ilustração de referência.

  • Ele não pode ser reutilizado em vários projetos e um diagrama diferente deve ser adaptado para cada empresa.

  • É necessário usar os símbolos e ícones corretos ao desenhar um diagrama de tubulação e instrumentação; Caso contrário, os engenheiros podem acabar preparando equipamentos defeituosos.

seguridad garantizada100% Seguros | Sem anúncios |ai Impulsionado por IA
star icon Classificação G2: 4,5/5 (mais de 2360 avaliações)

3. Símbolos P&ID

Equipamento

A categoria equipamentos tem unidades variadas únicas que diferem das outras categorias dos diagramas de tubulação e instrumentação. A categoria equipamentos contém instalações e dispositivos como compressores, transportadores, motores, turbinas, aspiradores e mais.

símbolos pid - equipamento

Formas de Tubulação e Conexão

Tubos são usados para transportar substâncias fluídas na diagramação industrial. A tubulação conta com vários materiais diferentes, como metal e plástico, para criar vários tipos, incluindo tubos multilinhas, separadores e assim por diante.

Símbolos de tubulação PID

Recipientes

Normalmente, um recipiente é um tipo de container usado para armazenar fluídos ou alterar as características dos fluídos durante o armazenamento. A categoria recipientes cobre de tanques a colunas, como você verá abaixo:

símbolos de navios PID

Permutadores de Calor

Um permutador de calor é usado para transferir calor de vários tipos de áreas ou meios eficientemente. Esta categoria inclui muitas formas diferentes de dispositivos, como caldeiras, condensadores, enroladores de mangueiras e mais.

trocadores de calor

Bombas

Geralmente, uma bomba é um tipo de dispositivo que usa pressão para elevar ou comprimir fluídos para dentro e para fora de outras instalações industriais. Esta categoria cobre bombas, ventiladores, ejetores, sprays e mais.

símbolos de bombas pid

Instrumentos

Um instrumento é usado para medir e controlar quantidades, incluindo fluxos, temperatura ou pressão. A categoria instrumentos inclui indicadores caseiros, transmissores, medidores de barragens, controladores e assim por diante.

símbolos de instrumentos pid

Válvulas

Uma válvula é usada por engenheiros para controlar o fluxo de um fluido ao abrir e fechar passagens num sistema de tubulação. Esta seção inclui rotâmetros, medidores, válvulas esféricas e mais.

símbolos de válvulas pid

4. Modelos grátis de P&ID

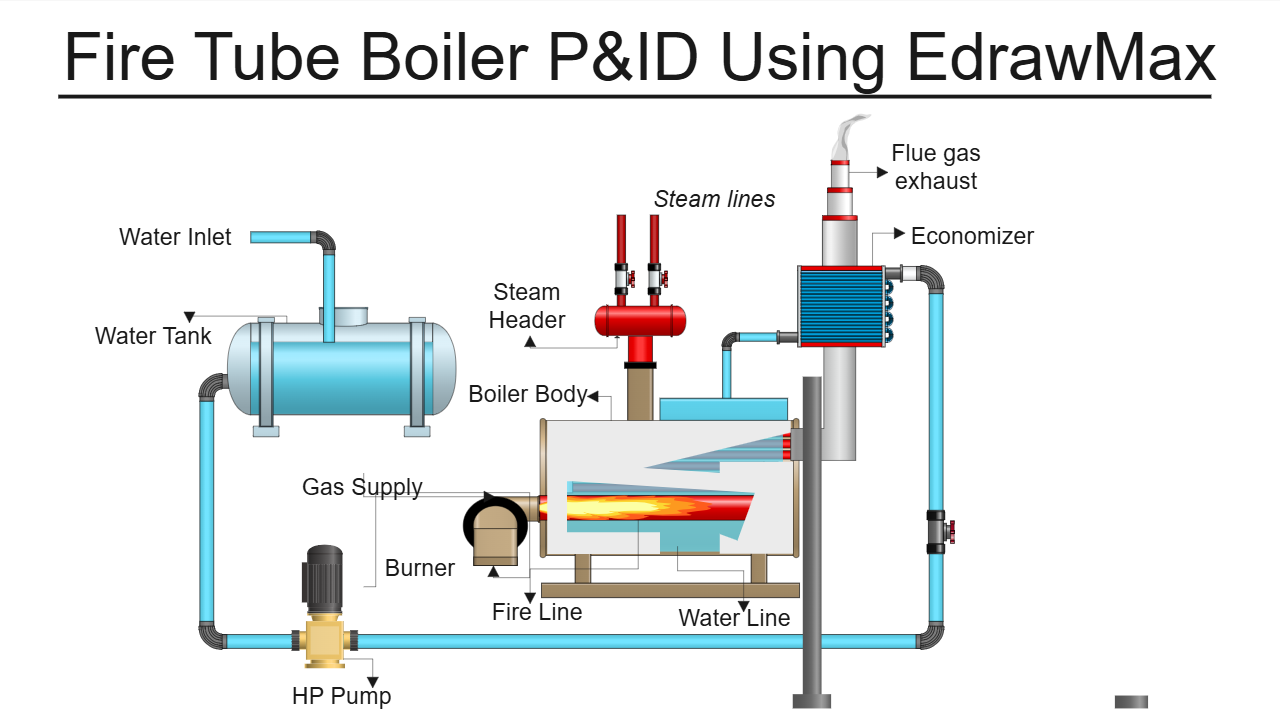

Diagrama de tubulação e instrumentação

Este fluxograma ilustra as etapas necessárias para a criação de um sistema de bombeamento de água. Inicialmente, a água é introduzida pela entrada, armazenada em um reservatório e, por fim, transportada por uma bomba de alta pressão (bomba HP). Todo o processo garante o fornecimento contínuo de água e o transporte eficiente. Além disso, são realizados testes e tratamento da qualidade da água para garantir um abastecimento seguro e saudável.

Processo de ebulição da água

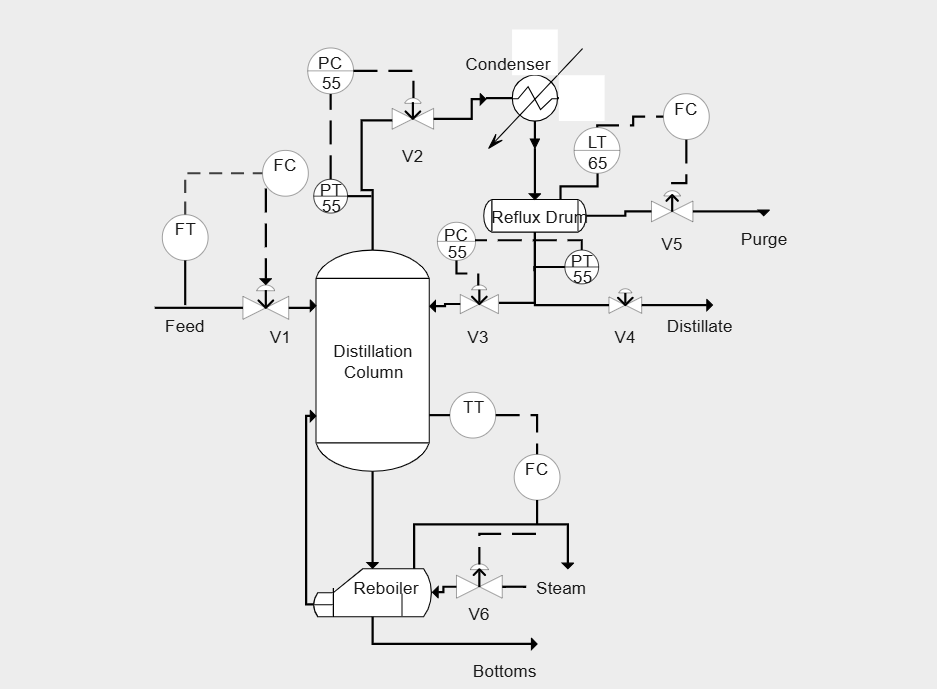

Este Diagrama de Fluxo de Processo (PFD) fornece uma ilustração detalhada de um sistema de coluna de destilação, incluindo componentes-chave como o refervedor, o condensador e diversas válvulas de controle. Ideal para profissionais e estudantes de engenharia química, este modelo ajuda a visualizar todo o processo de destilação, desde a introdução da alimentação até o produto de fundo e a retirada do destilado.

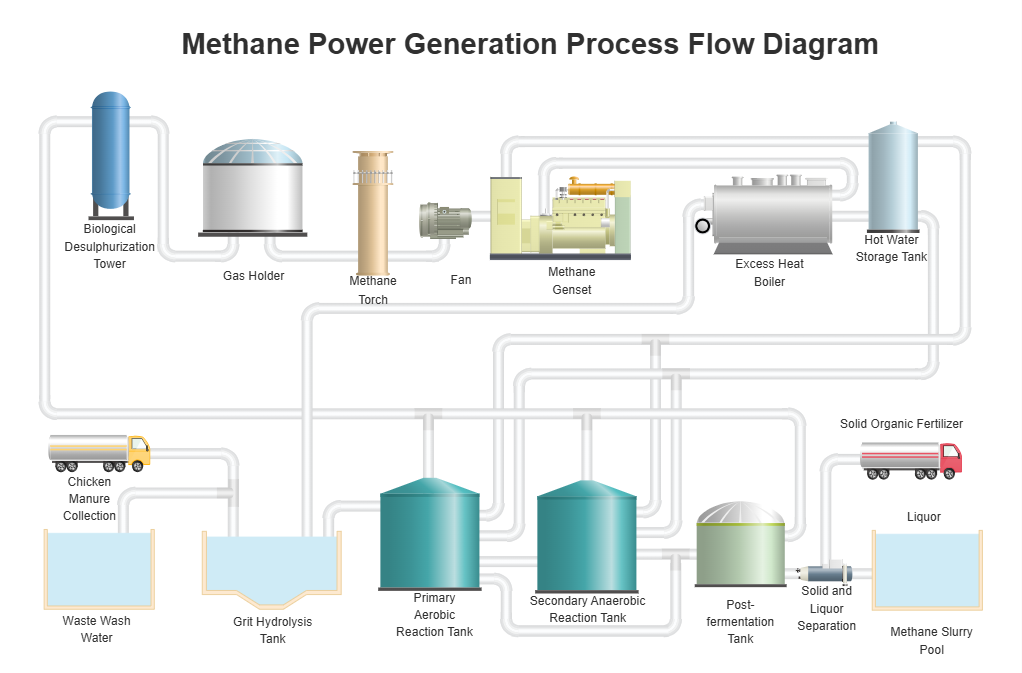

Sistema de generación de energía

Um sistema de geração de energia, usina ou estação de energia é um conjunto de equipamentos industriais para gerar energia elétrica. No diagrama a seguir você pode ver diferentes instalações, como tanques de alimentação e turbinas LP.

Processo de evaporação

Este diagrama mostra um sistema de evaporação com alguns elementos e três evaporadores principais. Seguindo os canos neste diagrama, você pode ver claramente como a água evapora.

Sistema de ar condicionado

Este diagrama de exemplo de tubulação e instrumentação mostra o processo geral de remoção de calor e umidade de um determinado espaço para melhorar o ambiente de vida. O ar condicionado está localizado no centro e é equipado com tubos em diferentes direções.

Sistema SCR com baixo nível de poeira

O termo SCR refere-se à Redução Catalítica Seletiva e é um sistema avançado de controle de emissões. Veja o diagrama abaixo para mais informações ou baixe-o gratuitamente em formato PDF.

Aqui estão mais modelos de diagramas de tubulação e instrumentação para você usar facilmente. Todos eles são editáveis com nosso software de diagramas de tubulação e instrumentação que pode ser baixado gratuitamente. Você pode clicar em qualquer um deles para ver mais detalhes.

exemplo de pid de fábrica exemplo de um sistema de controle de processo simples exemplo pid para suco e néctar
Sistema de fábrica Sistema de controle de processo simples Sistema de suco e néctar
exemplo de um PFD de logística de grãos exemplo de armazenamento e secagem de cereais exemplo de skimmer de proteína PID
Exemplo de PFD para logística de grãos Secagem e armazenamento de grãos Exemplo de skimmer de proteína

5. Como criar um P&ID?

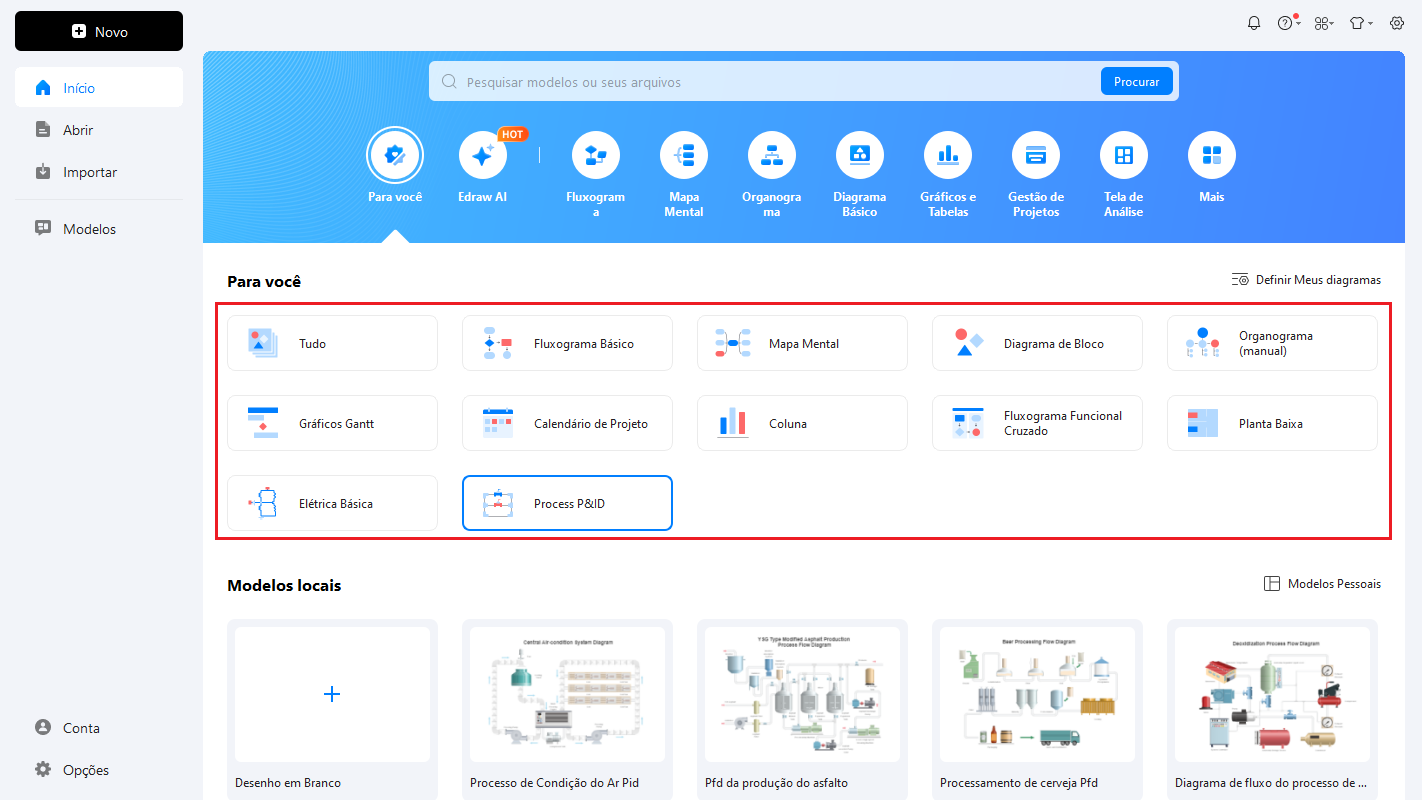

Passo 1:Execute o EdrawMax no seu computador. Vá até Mais > Engenharia Industrial e abra um exemplo de P&ID.

seguridad garantizada100% Seguros | Sem anúncios |ai Impulsionado por IA
star icon Classificação G2: 4,5/5 (mais de 2360 avaliações)

execute edrawmax

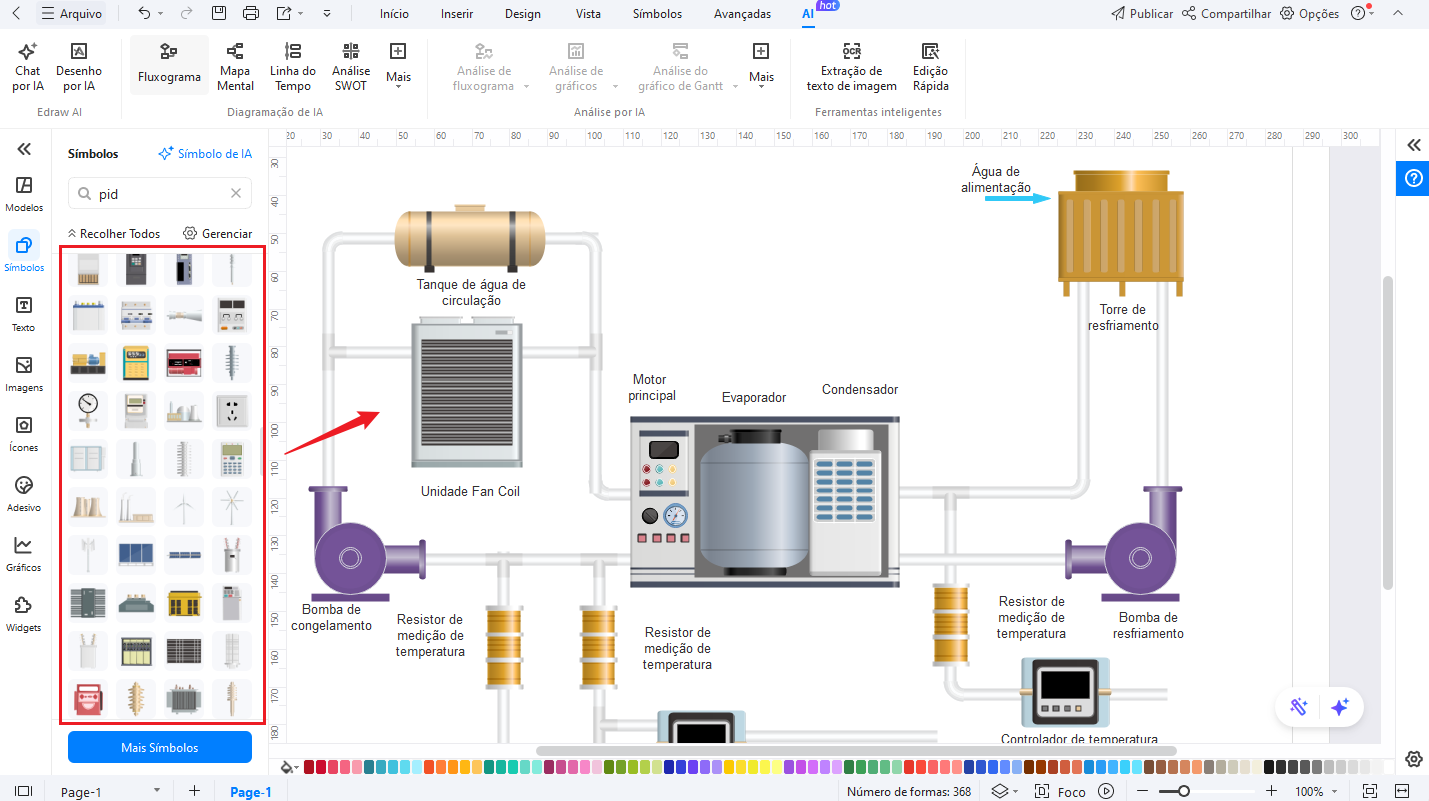

Passo 2: Arraste e solte os símbolos embutidos da biblioteca. Alternativamente, você pode usar um modelo predefinido para acelerar o seu trabalho.

arraste e solte formas p&id

Passo 3: Conecte as formas e os equipamentos do diagrama de tubulação e instrumentação com as tubulações em diferentes direções. Ajuste o comprimento e a largura de uma tubulação de acordo com as suas necessidades específicas. Além disso, lembre-se de que alguns equipamentos podem precisar de uma configuração especial.

conecte as formas p&id

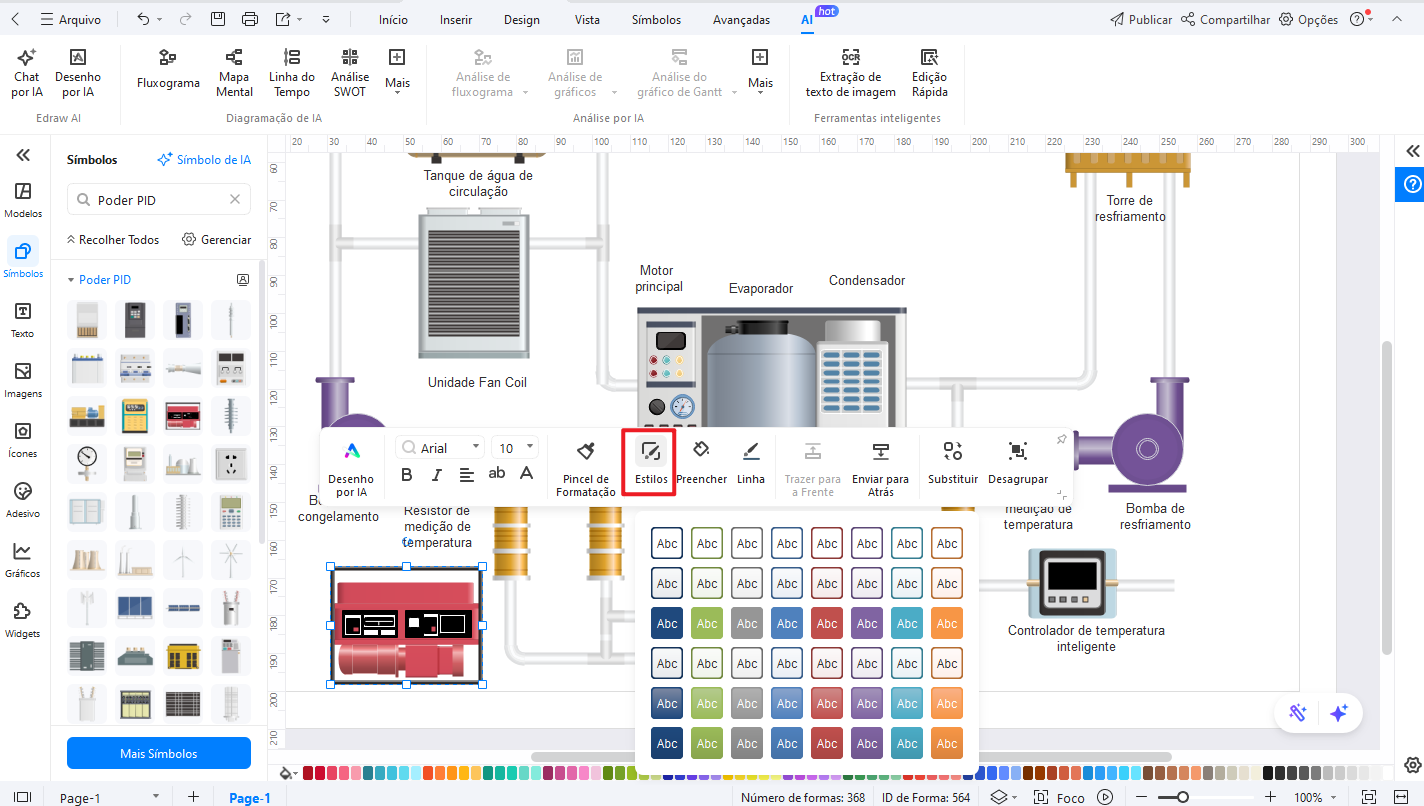

Passo 4: Customize as suas formas de tubulação e instrumentação alterando a cor e o tamanho padrão. Você também pode adicionar texto ou rotular cada equipamento.

editar as formas p&id

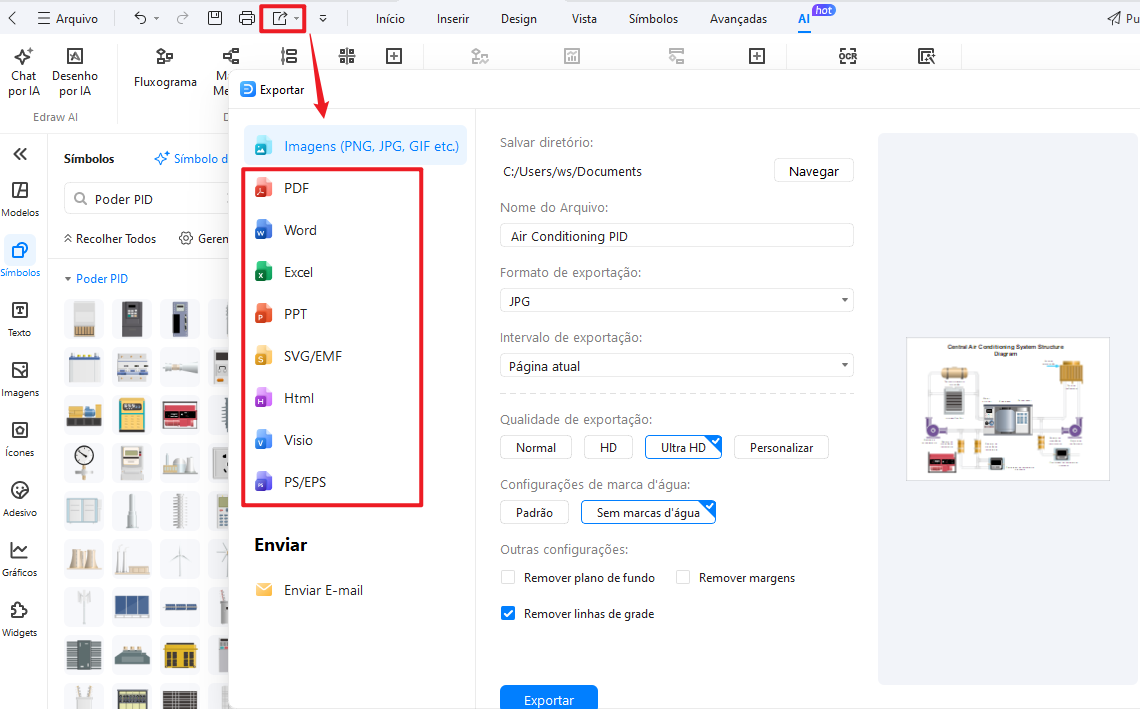

Passo 5: Quando seu P&ID estiver completo, você pode exportá-lo para JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML com apenas um click. Assim, você poderá compartilhar os seus desenhos com outras pessoas que não usam o EdrawMax sem precisar procurar por maneiras de converter o formato do arquivo.

salve e exporte o arquivo no EdrawMax

Conselhos 📚

Ao preparar um diagrama de tubulação e instrumentação, é importante considerar alguns pontos para aproveitar ao máximo seu potencial:

  • Certifique-se de incluir no P&ID elementos importantes como válvulas obrigatórias, equipamentos mecânicos, direção do fluxo, entradas do sistema de controle informatizado, etc.
  • Evite adicionar informações excessivamente detalhadas, como relés de controle, ramificações de curvas, etc. Se necessário, esses elementos podem ser mostrados em um gráfico separado e mais completo.
  • Elabore uma lista dos equipamentos que devem ser incluídos na unidade final e use essa lista ao preparar o diagrama de tubulação e instrumentação.
  • Sempre conecte as tubulações no diagrama e realize vários testes de operação diretamente no diagrama para avaliar e eliminar falhas que possam surgir após o início da operação da unidade.
  • Aceite sugestões de engenheiros e designers experientes para obter o melhor diagrama de tubulação e instrumentação possível.

6. Conclusão

Em conclusão, os diagramas de tubulação e instrumentação (P&ID) são uma ferramenta fundamental na indústria de processos, pois fornecem uma representação clara e concisa da configuração e do funcionamento de sistemas complexos de tubulações, equipamentos e instrumentação.

Ao utilizar uma linguagem simbólica e padronizada, os P&ID permitem que engenheiros, técnicos e operadores se comuniquem de forma eficaz e tomem decisões informadas sobre o projeto, a operação e a manutenção de sistemas de processo.
