회로도 쉽게 이해하고 그리는 법, 정의부터 추천 사이트까지

오늘은 전기와 전자 설계에서 접할 수 있는 ‘회로도’에 대해 알아보도록 하겠습니다. LED 전구 하나가 들어있는 간단한 회로부터 최신 스마트폰의 내부 구조까지, 모든 전자기기는 회로도를 통해 설계됩니다.

예를 들어 간단한 온도감지기를 만든다고 하더라도 온도 센서와 마이크로컨트롤러, LED 디스플레이 등이 어떻게 연결되는지 알아야 하는데 회로도 없이는 구현하기가 어렵습니다. 이러한 복잡한 연결을 명확하게 보여주는 설계도가 바로 회로도입니다.

이번 글에서는 회로도의 정의와 회로도 만들 때의 주의사항을 먼저 살펴보고, 회로도를 쉽게 그릴 수 있는 추천 사이트 5곳을 소개합니다. 회로도는 단순히 전기적 연결을 보여주는 도면이 아니라 설계의 정확성과 효율성을 높여주고 작업 과정에서 발생할 수 있는 오류를 줄여주는데 중요한 역할을 합니다. 따라서 적합한 기호를 사용하고 레이아웃을 사용하여 회로도를 만드는 것이 중요합니다.

1. 회로도란 무엇인가?

회로도는 전기 회로를 이해하기 쉽게 그림으로 나타낸 도면을 말합니다. 복잡한 회로를 이해하거나 전달하기 위해서 사용되는 것으로 스키매틱, 전기 도면, 전자 도면 등의 용어로도 불립니다. 회로도는 회로를 구성하는 배터리, 저항기, 스위치 등의 각종 부품들을 표준화된 기호로 표시하고 선으로 연결하여 전류의 흐름이나 신호 경로를 표현할 수 있습니다. 이러한 기호들을 국제적으로 표준화되어 있어 각 기호의 의미를 정확히 파악하는 것이 중요합니다.

회로도는 전기 혹은 전자 장치의 설계나 제작, 유지보수 등의 여러 단계에서 중요한 역할을 합니다. 전기 기술자의 경우 회로도를 보고 실제 배선 작업을 수행하며 엔지니어는 시스템을 설계하고 동작을 분석할 수 있습니다. 잘 그려진 회로도는 나중에 회로를 수정하거나 문제를 해결할 때 유용하게 사용할 수 있습니다.

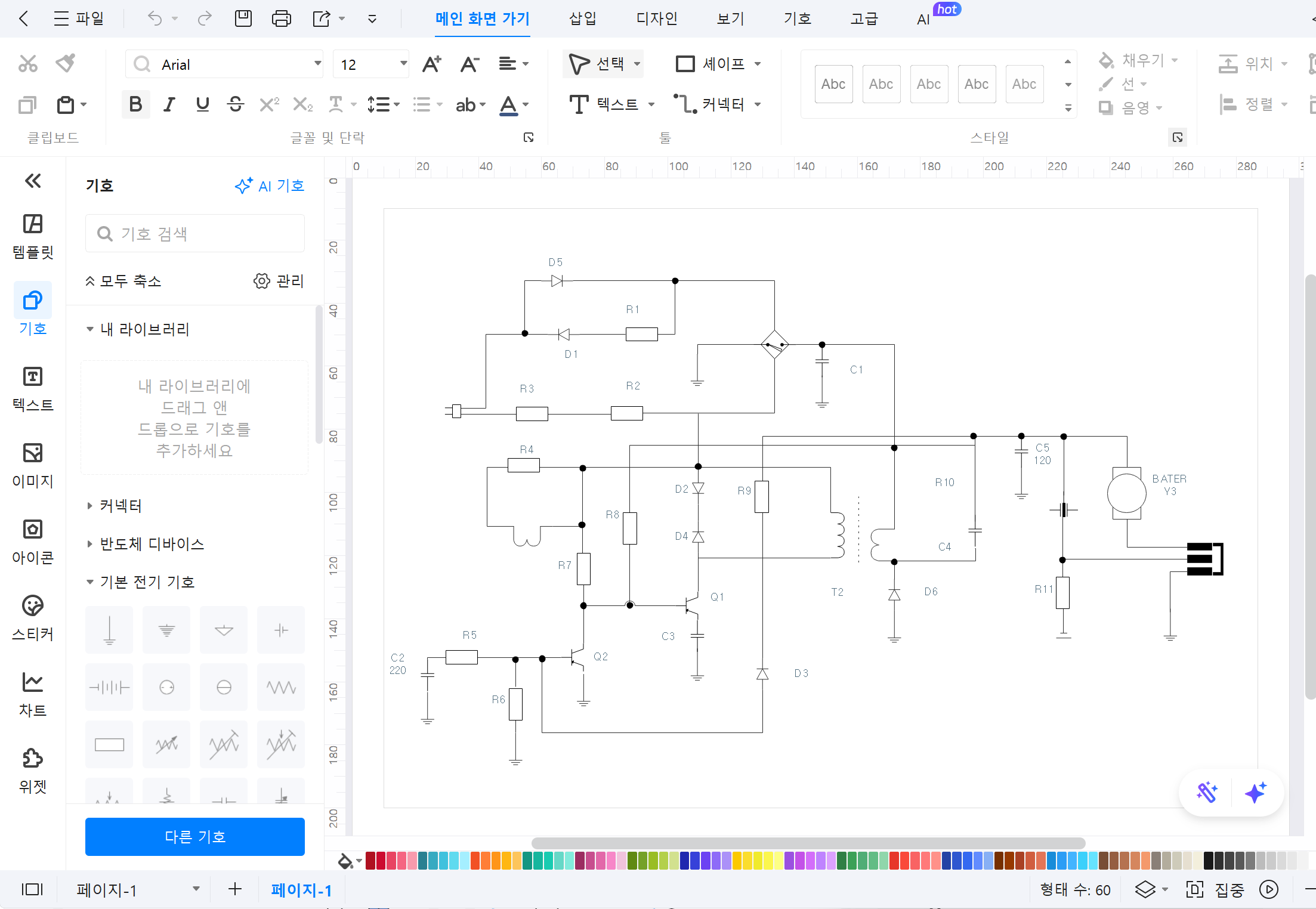

출처:이드로우맥스 내 템플릿

2. 회로도의 종류

회로도의 종류는 사용 목적과 대상, 그리고 회로의 복잡성에 따라 다양하게 사용됩니다. 주요 회로도의 종류에 대해서 알아보도록 하겠습니다.

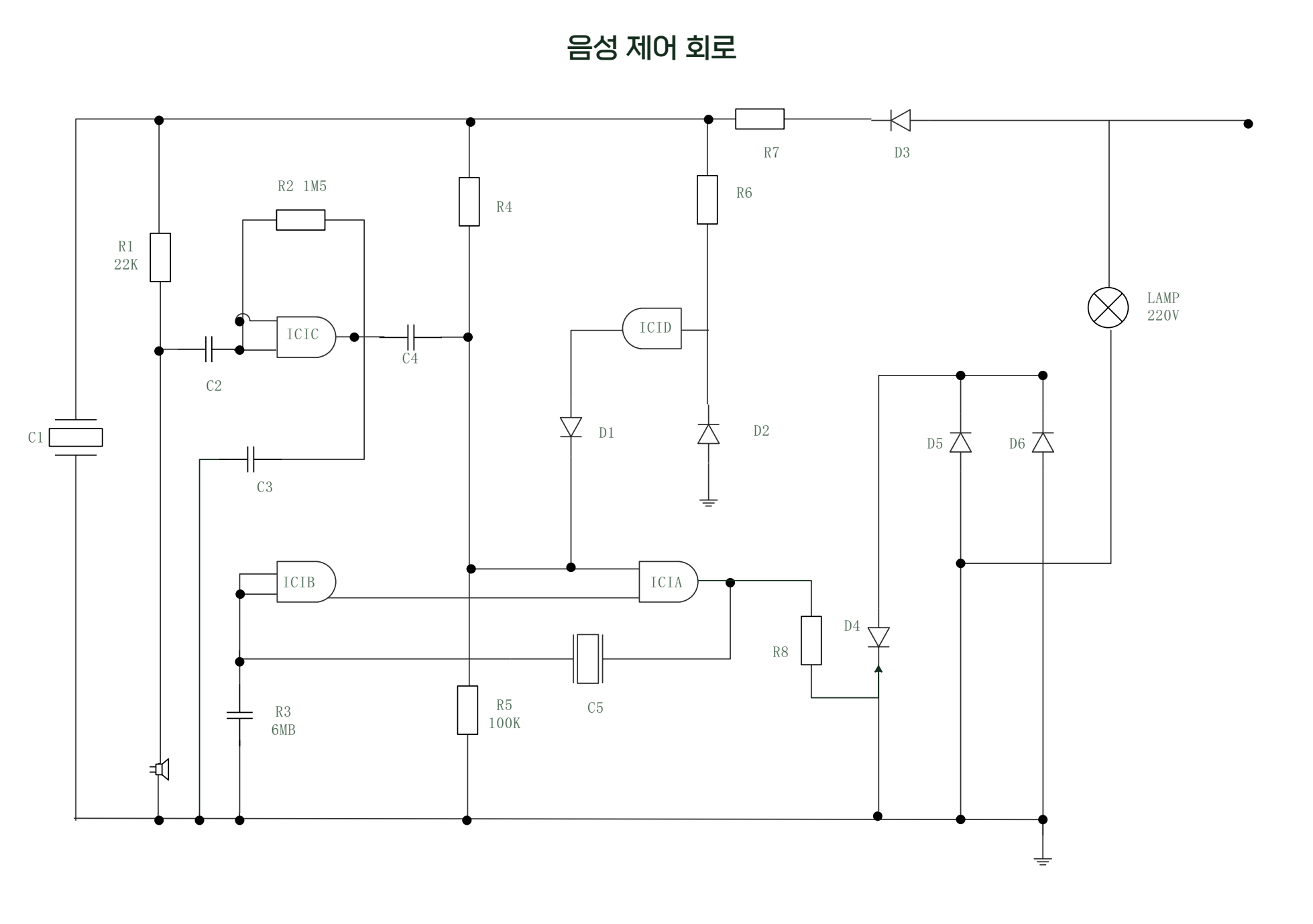

개략도(Schematic Diagram)

부품이 전기적으로 어떻게 연결되어 있는지 보여주는 도면으로 주로 회로의 설계나 문제 해결 시에 사용됩니다. 표준화된 기호(저항, 다이오드, 트렌지스터 등)을 사용하며 실제의 물리적인 배치와는 상관없이 부품 간의 전기적 연결 관계만 표시합니다.

출처: 이드로우맥스 온라인

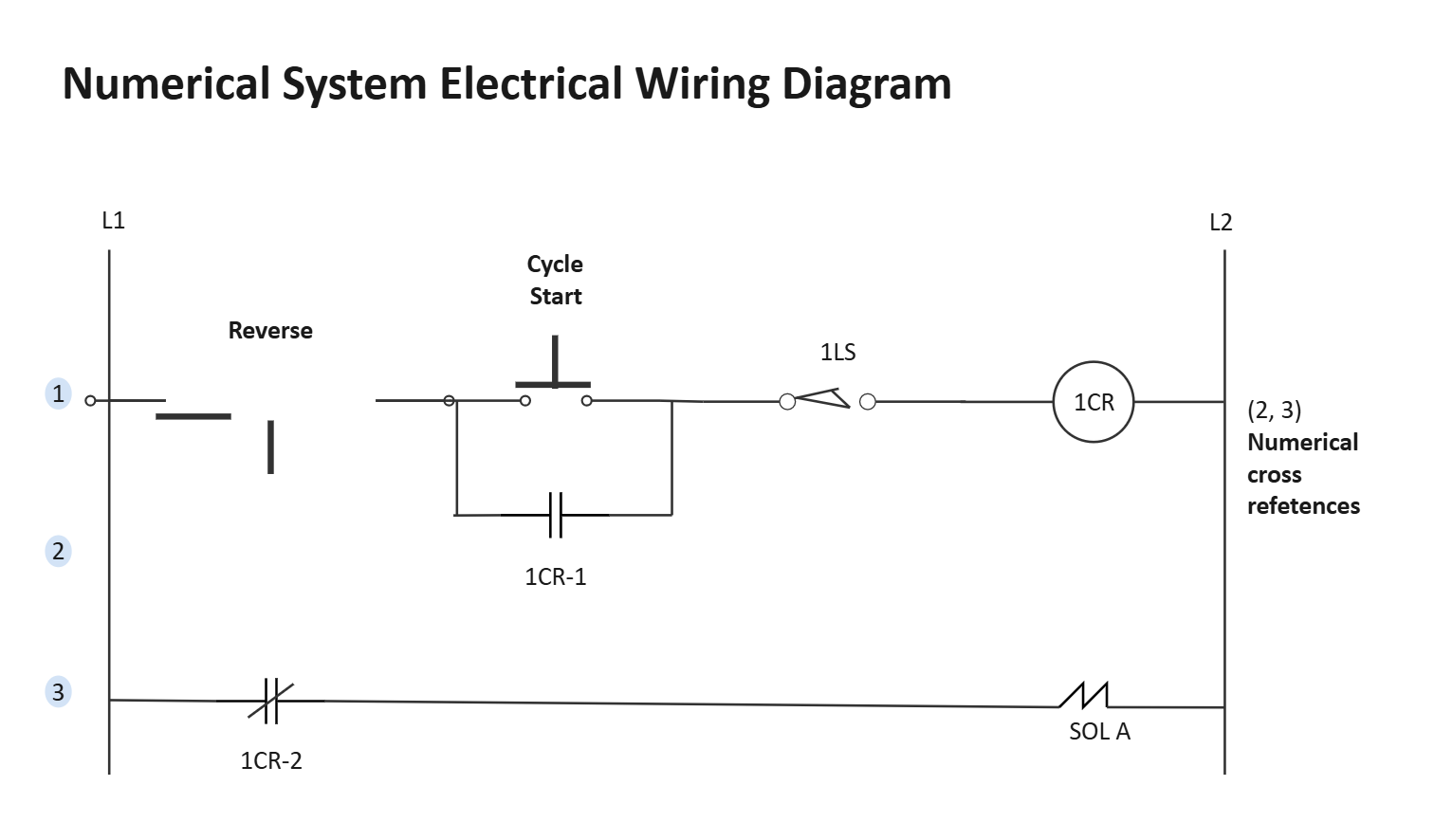

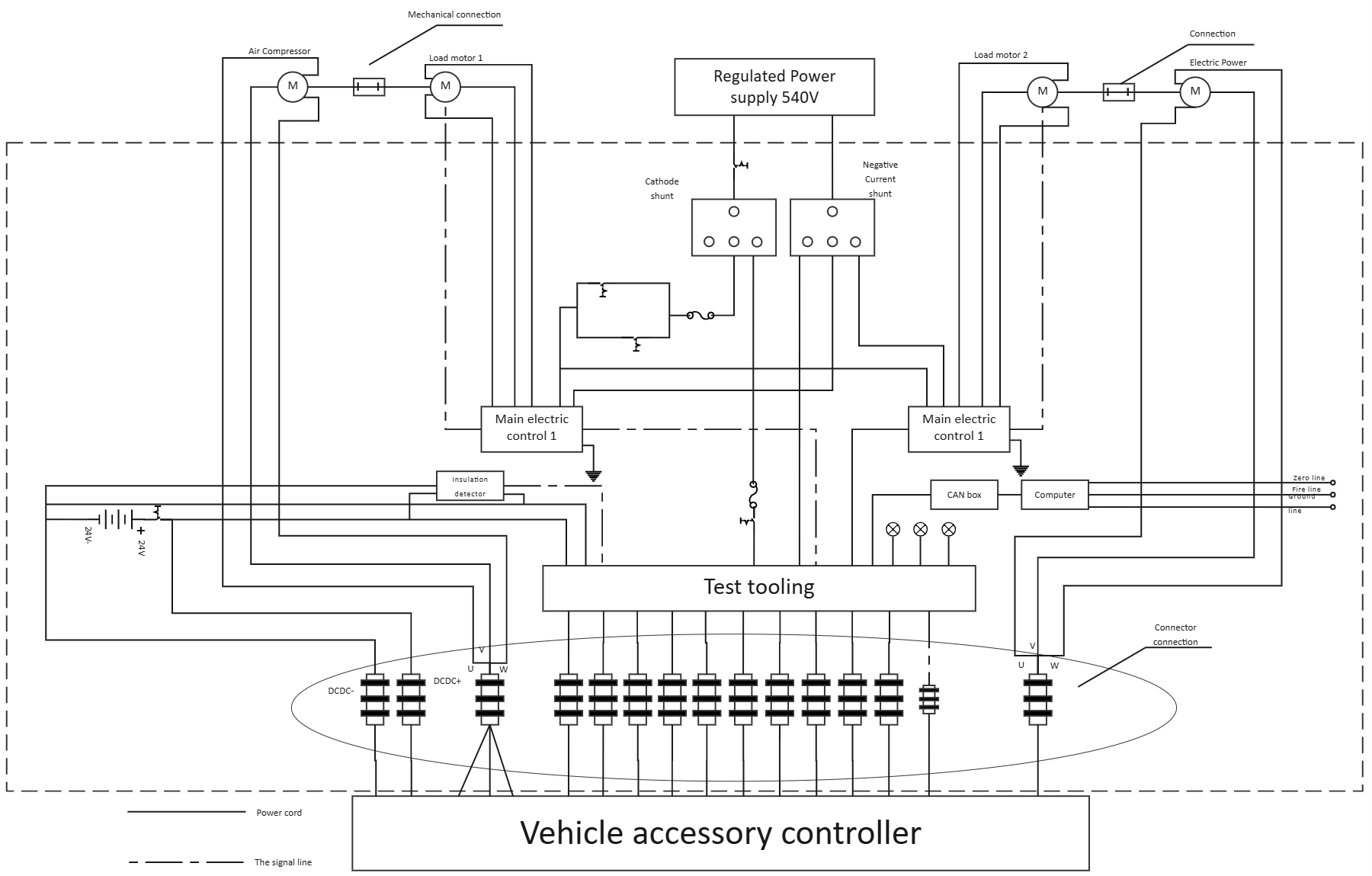

배선도(Wiring Diagram)

부품 간의 실제 배선과 물리적 연결 상태를 나타내는 도면으로 설치, 조립, 유지보수 과정에서 활용됩니다. 부품들이 실제 배치된 모습과 유사하게 표현되며 케이블 및 배선의 실제 경로가 명확하게 나타냅니다.

출처: 이드로우맥스 온라인

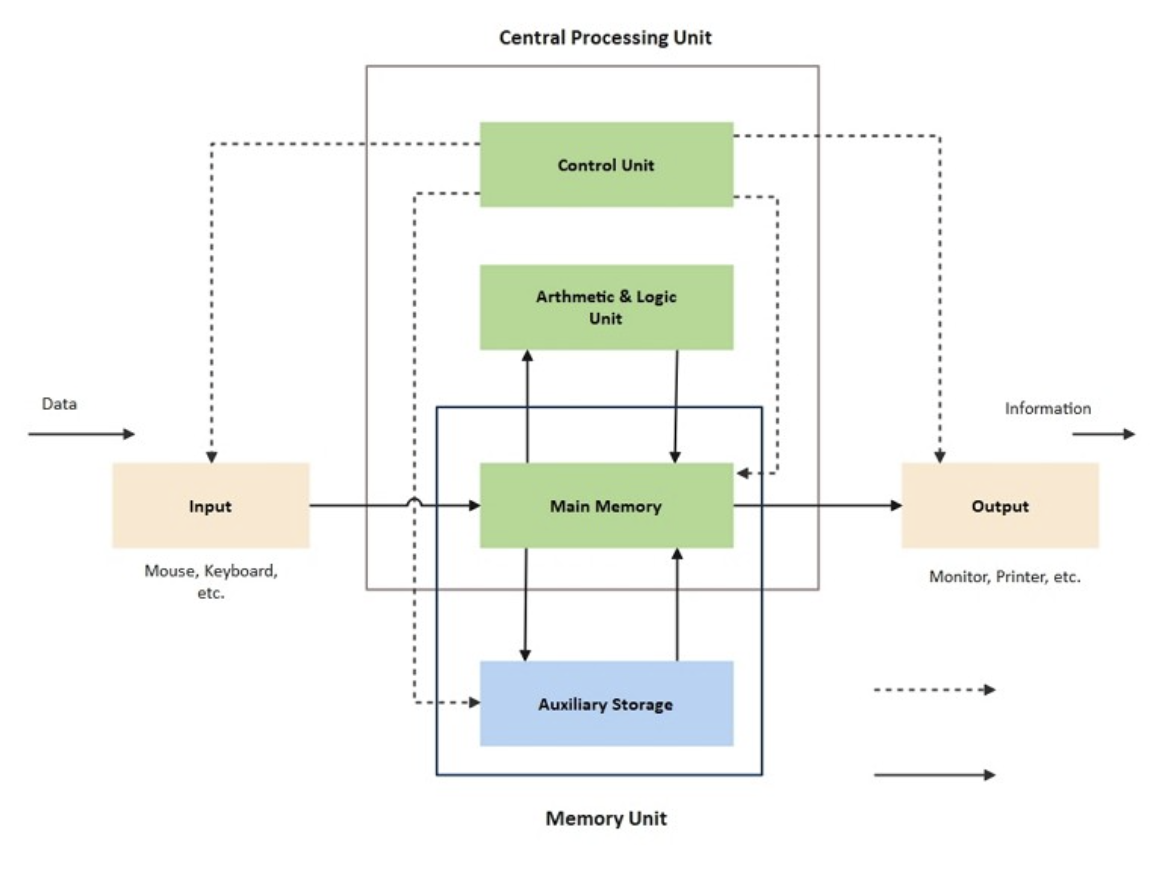

블록 다이어그램(Block Diagram)

복잡한 시스템을 간략히 표현하여 전체적인 구조와 기능을 쉽게 이해할 수 있도록 해줍니다. 각 블록이 전체 시스템의 특정 기능이나 하위 시스템을 나타내며 세부적인 부품 연결 보다는 시스템의 개념적인 흐름을 강조합니다.

출처:이드로우맥스 온라인

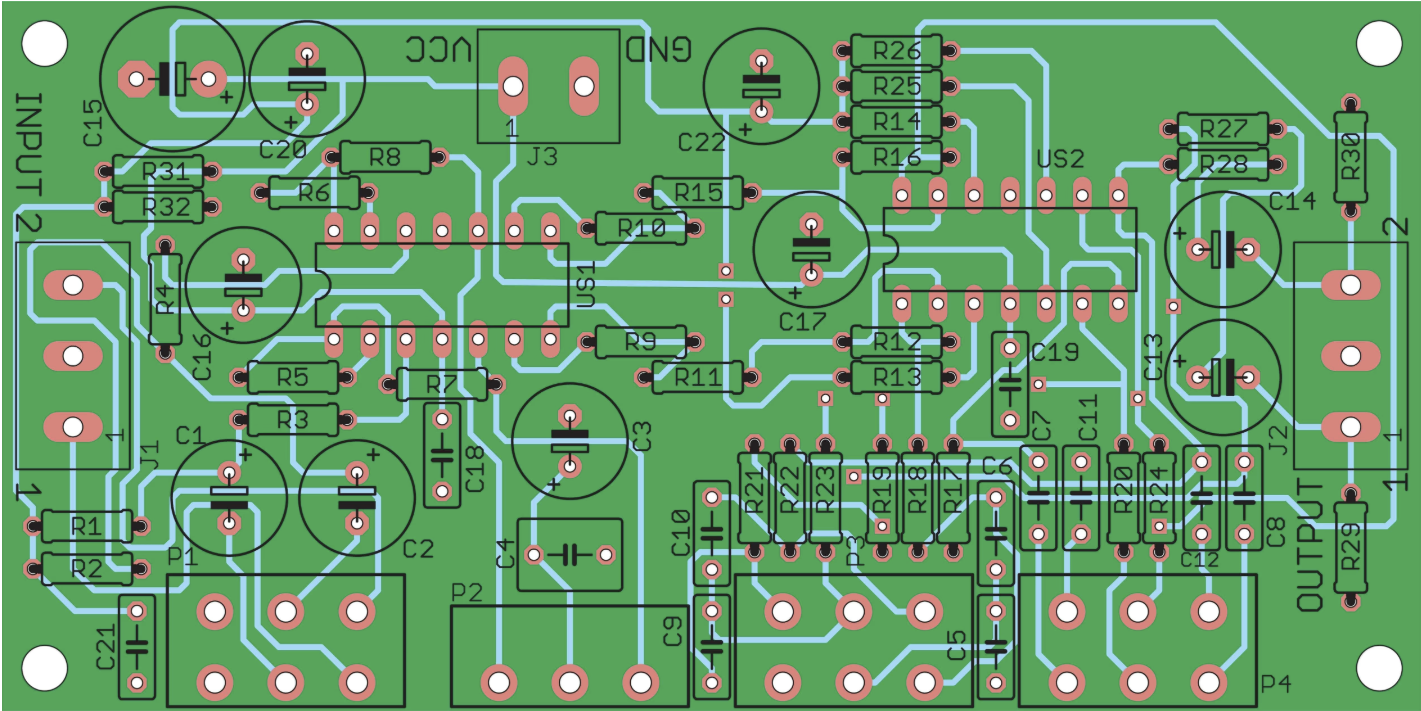

PCB 레이아웃 다이어그램(PCB Layout Diagram)

실제 회로 부품을 인쇄회로기판(PCB)에 물리적으로 어떻게 배치할 지 나타내는 도면입니다. 실제 부품의 위치, 크기, 배선 경로 등을 정화하게 표시합니다. 매우 정밀하고 실제적인 설계도입니다.

회로도 작성 시 유의해야 할 점

표준 기호 사용 및 이해 필요: 회로도에는 공식적으로 약속된 표준 회로 기호를 사용하여야 합니다. 각 기호가 무엇을 의미하는지 정확히 익혀두어야 하며, 다른 사람들도 회로도를 쉽게 읽을 수 있도록 통일된 기호를 사용해야 합니다.

부품의 이름과 값 표기하기: 회로도상 모든 부품에는 명칭을 붙이고 필요한 경우 값을 표시하는 것이 좋습니다. 예를 들어 저항은 R1, R2 등과 같은 고유 식별자를 붙이고 10kΩ등의 값을 적어줍니다.

연결선 및 교차 표시 하기: 부품 사이를 연결하는 선은 가능한한 직성으로 그립니다. 선이 서로 교차하지 않도록 하거나, 부득이하게 교차해야 한다면 회로도를 읽는 사람이 헷갈리지 않도록 교차선의 표현을 일관되게 사용해야 합니다.

논리적인 회로 배치하기: 전원이나 높은 전압의 노드는 일반적으로 도면의 상단에 배치하고, 접지나 음극의 경우는 하단에 두는 것이 관례입니다. 신호의 흐름은 왼쪽에서 오른쪽으로 진행되도록 배치하면 회로도를 읽기가 수월합니다.

가독성 높이기: 회로도를 그린 후에는 글자가 선이나 다른 기호에 겹쳐 있지 않도록 확인해야 합니다. 글자는 가급적이면 수평으로 읽히도록 쓰고 복잡한 회로의 경우 블록을 나누어 공간을 적절히 분할하여 표현하면 가독성이 높아집니다. 필요하면 주석이나 노트를 추가하여 부가적인 설명을 표시할 수도 있습니다.

TOP1: 이드로우맥스(EdrawMax)

이드로우맥스는 다양한 다이어그램을 쉽게 만들 수 있는 올인원 프로그램으로, 회로도 작성에도 매우 유용하게 사용할 수 있습니다. 웹에서도 사용가능한 온라인 버전와 데스크톱 소프트웨어를 모두 제공하고 있으며, 초보자들도 사용하기 쉬운 드래그앤드롭 방식의 인터페이스를 가지고 있습니다. 전기 전자 회로도를 포함한 심볼 라이브러리와 템플릿을 내장하고 복잡한 회로도를 손쉽게 그릴 수 있습니다.

주요 기능

방대한 회로도 템플릿과 기호 라이브러리 제공

초보자 친화적 드래그 앤 드롭 인터페이스로 쉬운 편집가능

웹과 데스크탑 앱 모두 지원하며 데이터 동기화 가능

다양한 포맷(PDF, 이미지, 오피스 파일)으로 손쉬운 내보내기 가능

템플릿 갤러리를 통해 수천 개의 사용자 공유 회로도 활용 가능

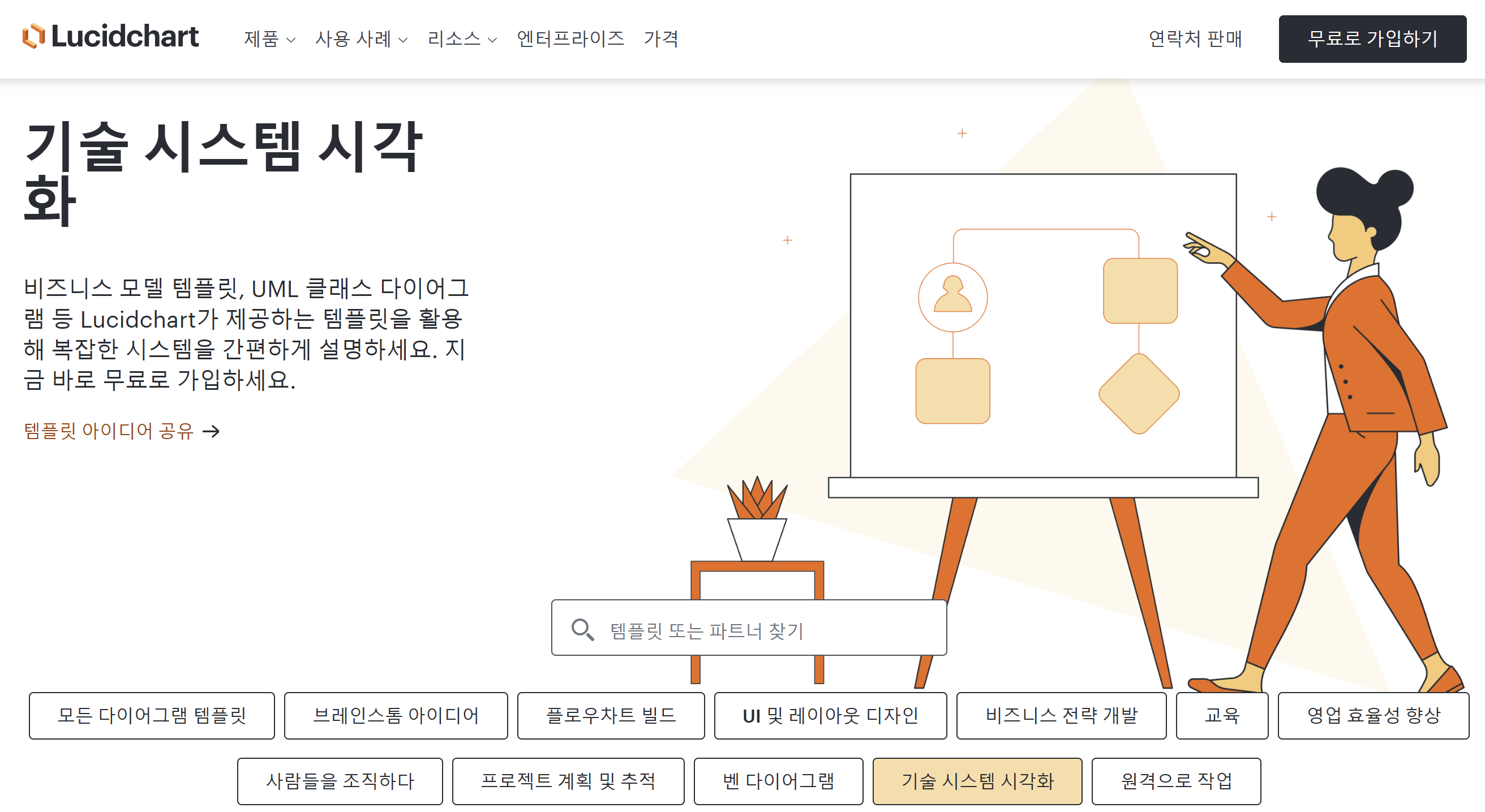

TOP2: 루시드차트(Lucid Chart)

루시드 차트는 사용자 친화적인 인터페이스와 실시간 협업 기능이 강점인 프로그램입니다. 전자 부품 기회 라이브러리가 있어 새 프로젝트를 시작할 때 미리 만들어진 템플릿 중 하나를 선택하여 손쉽게 시작할 수 있습니다. 기본적인 템플릿을 불러와서 필요한 부분만 수정하여 회로도를 만들 수도 있습니다.

주요 기능

간편한 드래그 앤 드롭 방식의 직관적 인터페이스

구글 드라이브 등과 연계된 협업 및 공유 기능

다양한 회로도 템플릿과 기본 전자 부품 심볼 제공

자동 레이아웃 조정 기능으로 깔끔한 다이어그램 완성

모바일에서도 편집 및 접근 가능한 편리한 환경 제공

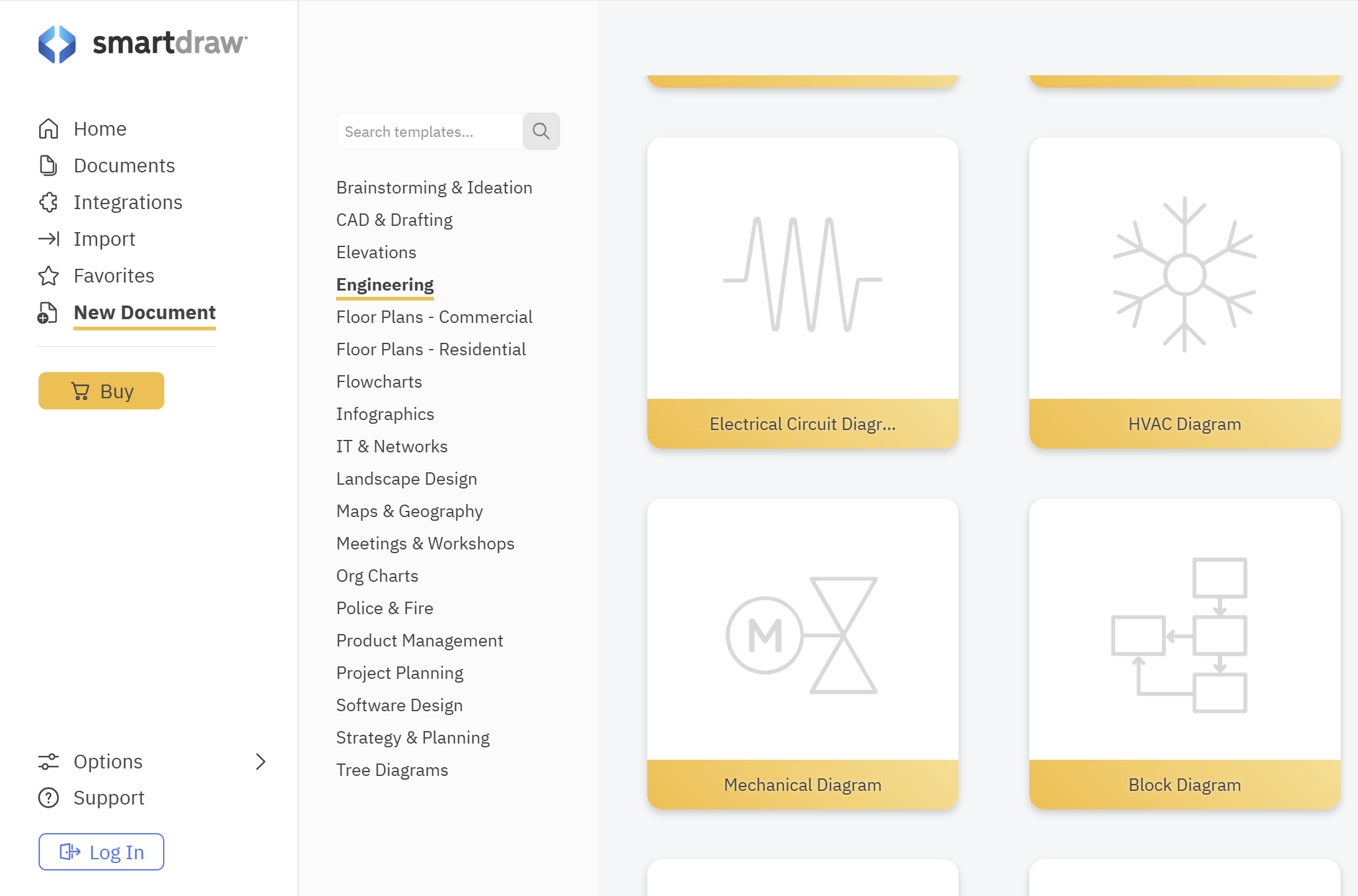

TOP3: 스마트드로우(SmartDraw)

스마트드로우는 초보자들이 참고하기 좋은 샘플 회로도 템플릿이 많아서 원하는 회로와 유사한 템플릿을 불러와서 편집하는 방식으로 쉽게 그릴 수 있습니다. 드래그앤드롭 편집기에서 부품 심볼을 놓으면 자동으로 선이 붙는 기능이 있고 완성된 회로도를 다른 파일 형식으로 내보내기하거나 클라우드에 저장할 수 있습니다.

주요 기능

다양한 회로도 및 전기 도면 예제 템플릿 제공

초보자도 쉽게 따라할 수 있는 샘플 회로도 제공

자동 배선 연결 및 정렬 기능으로 빠른 작성 가능

PDF, 이미지 등 다양한 포맷으로 빠르게 내보내기 가능

클라우드 기반 저장과 언제 어디서나 접근할 수 있는 편리성 제공

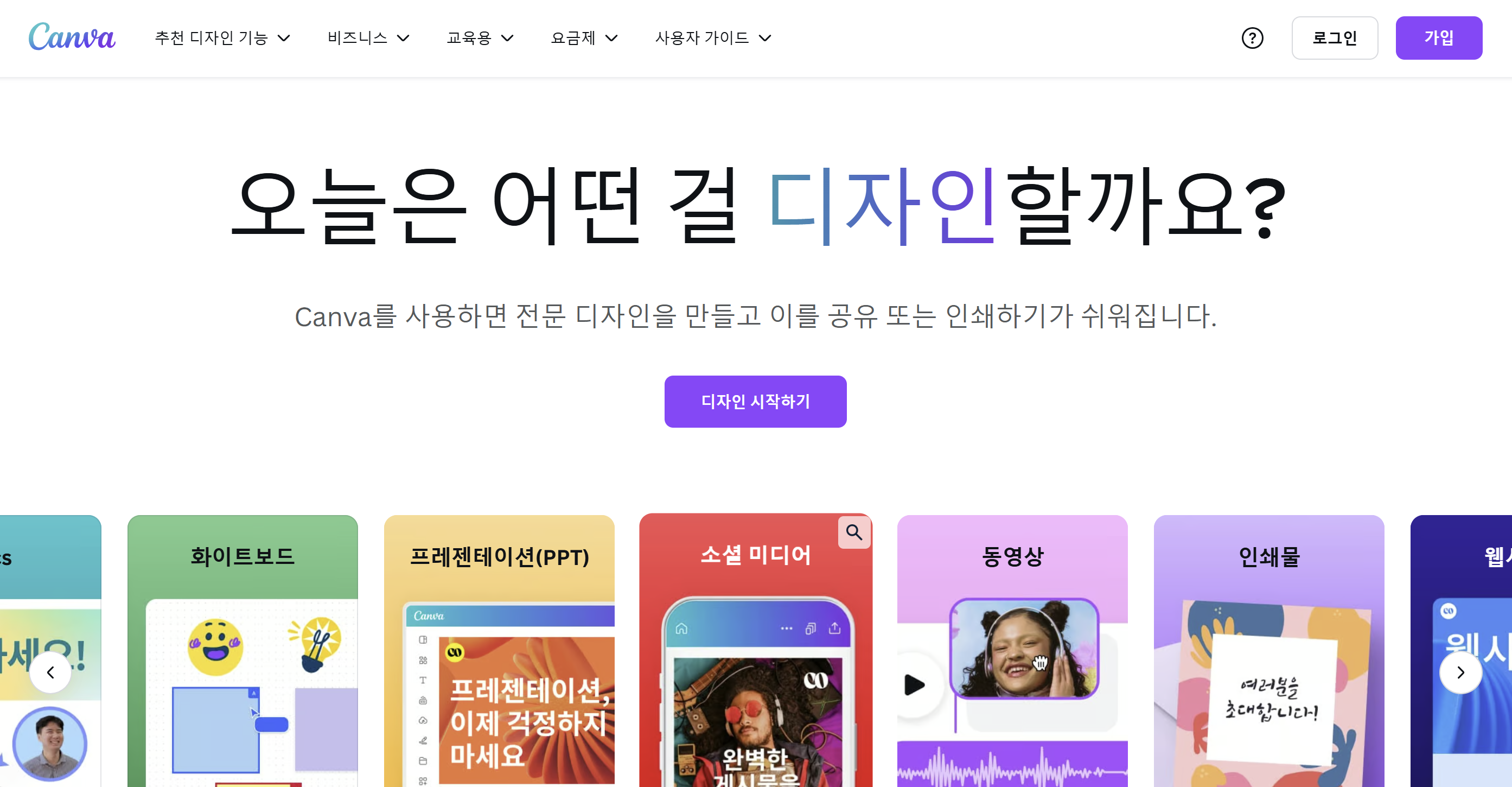

TOP4: 캔바(Canva)

캔바에서는 화이트보드 기능을 사용해 기본적인 회로도와 다이어그램도 작성할 수 있습니다. 상세한 라이브러리를 제공하는 것은 아니지만 기본 툴로 단순한 회로 구성도를 그리기에는 충분합니다.

주요 기능

초보자도 쉽게 배울 수 있는 직관적이고 간단한 인터페이스

실시간으로 협업 가능한 공유 화이트보드 기능

기본적인 회로 다이어그램 템플릿으로 빠른 시작 가능

객체 정렬 및 자동 배치 기능으로 깔끔한 회로 표현

무료로 기본 기능을 사용 가능하며 다양한 디자인과 호환 가능

TOP5: 서킷 다이어그램(Circuit Diagram)

Circuit Diagram(circuit-diagram.org)는 전문적으로 전기, 전자 회로도를 그리기 위해 만들어진 전문 웹 에디터입니다. 별다른 설치 없이 웹브라우저에서 바로 실행할 수 있고, 오픈소스로 개발되어 무료로 누구나 사용할 수 있습니다. 기본적인 전자 부품 심볼 라이브러리를 내장하고 있고, 회로 시뮬레이션을 제공하고 있어 회로도가 제대로 작도하고 있는지도 확인해 볼 수 있습니다.

주요 기능

회로도 작성에 최적화된 단순하고 명료한 인터페이스

웹브라우저에서 즉시 무료 사용 가능

저항, 스위치, 전원 등 기본적이고 필수적인 회로 기호 제공

완성된 회로를 SVG와 같은 벡터 이미지로 내보내기 가능

사용자 공유 회로도 예제를 활용하여 학습 가능

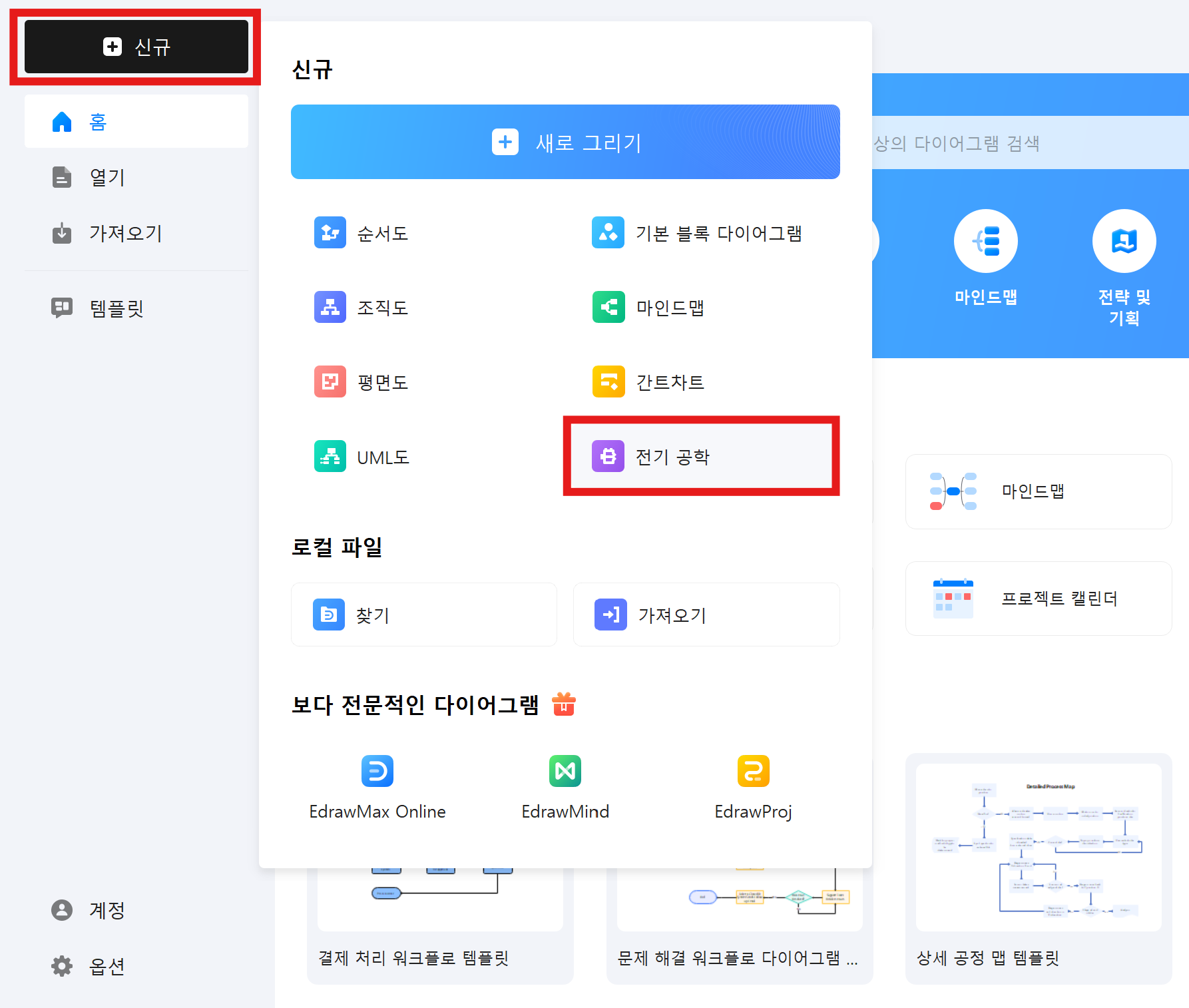

Step1 새 회로도 만들기

이드로우맥스를 실행한 후 왼쪽 상단 메뉴의 [+신규] 버튼을 누른 후 [전기 공학]을 선택합니다.

선택한 후 빈 캔버스에 들어오면 왼쪽의 기호 라이브러리에서 다양한 기호를 확인할 수 있습니다.

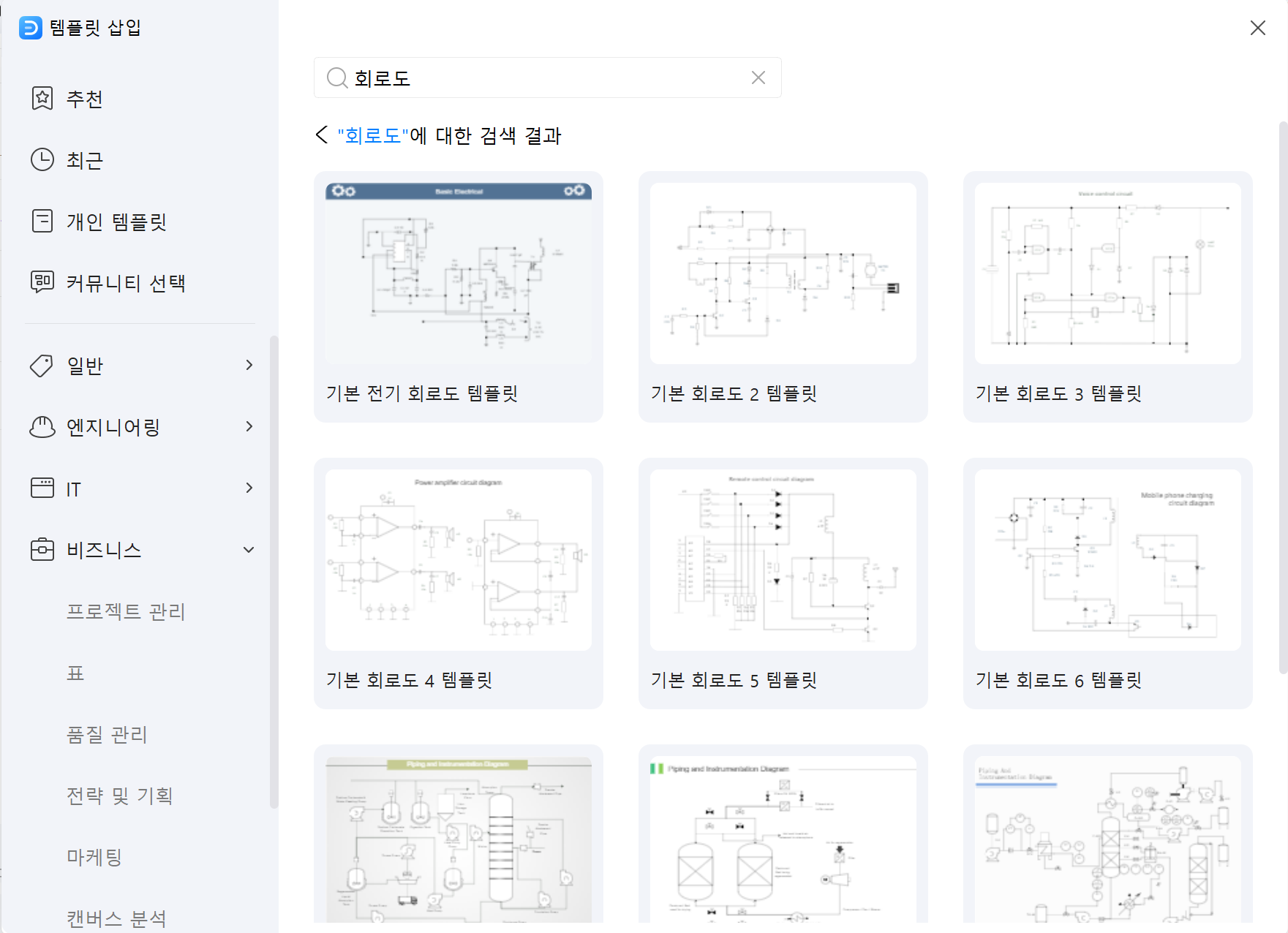

혹은 템플릿 검색창에 [회로도]를 검색하여서 원하는 템플릿을 찾아서 열 수도 있습니다.

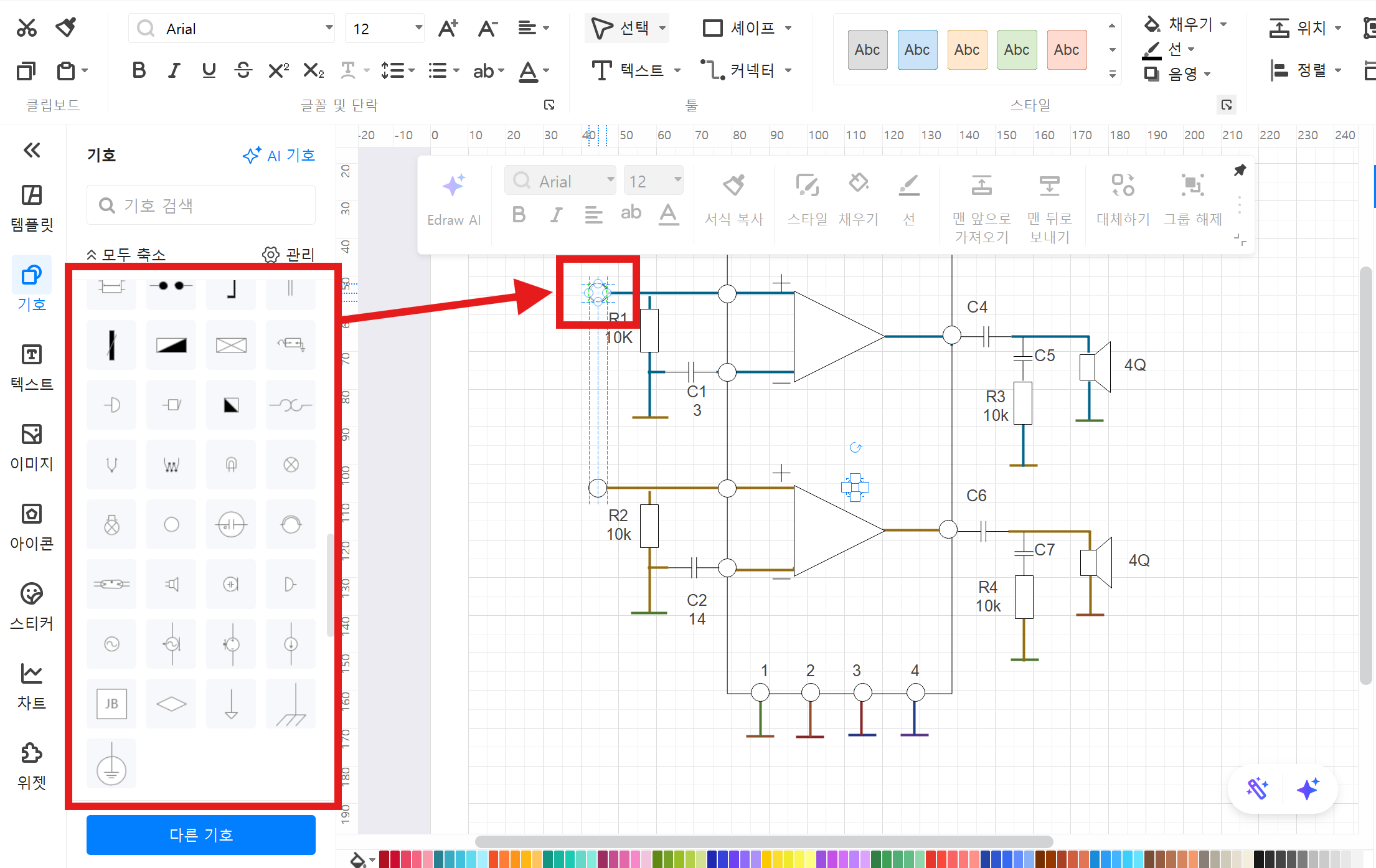

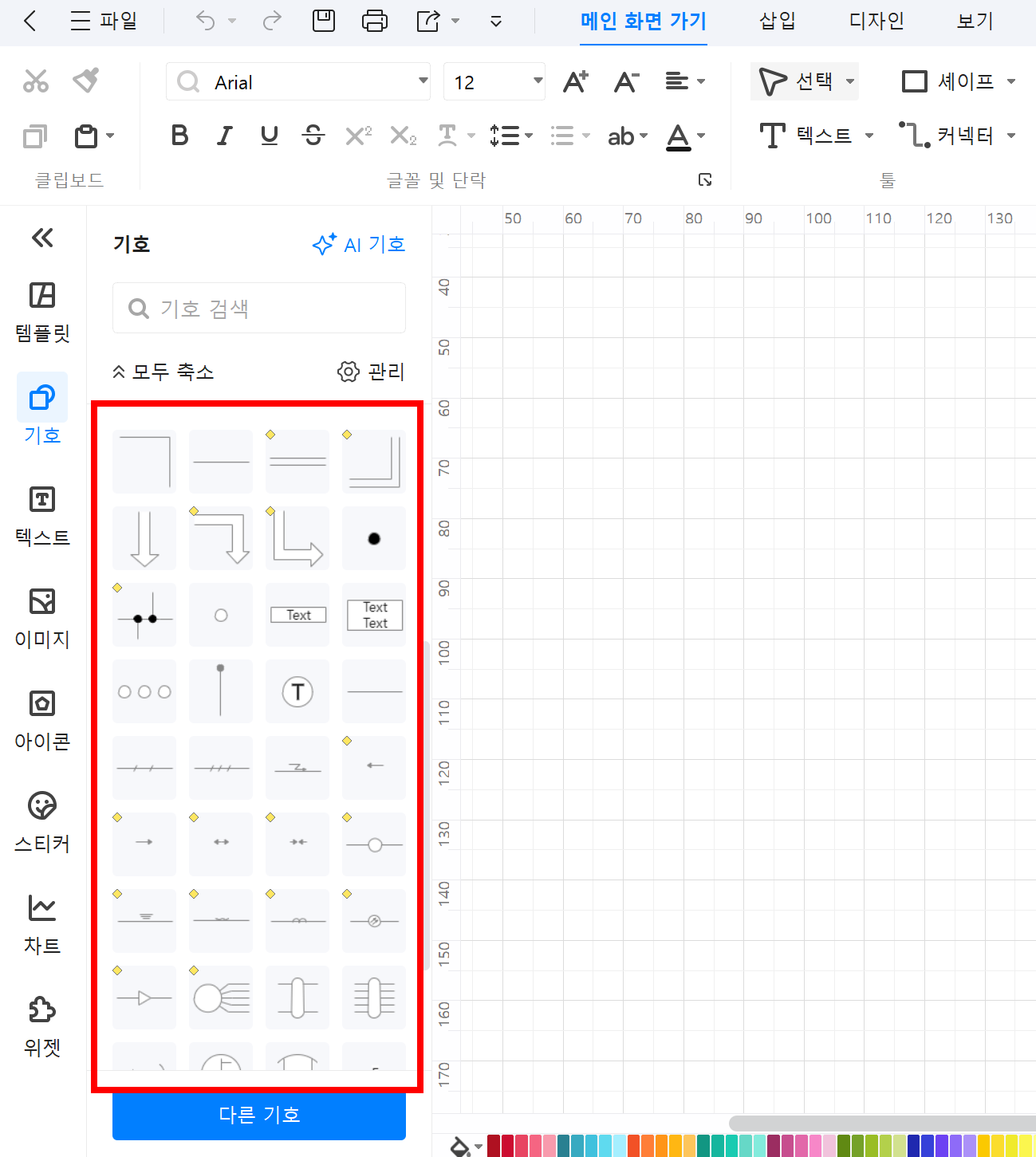

Step2 전기 기호 심볼 추가하기

왼쪽에 보이는 기호 라이브러리에서 회로 구성에 필요한 부품 기호를 선택하여 캔버스로 드래그앤드롭하여 옮깁니다. 기본 전기기호 라이브러리에서 배터리, 저항, 스위치 등의 기호를 확인할 수 있으며 이러한 심볼을 활용하여 하나하나 기호를 그릴 필 없이 필요한 기호를 빠르게 배치하며 그릴 수 있습니다.

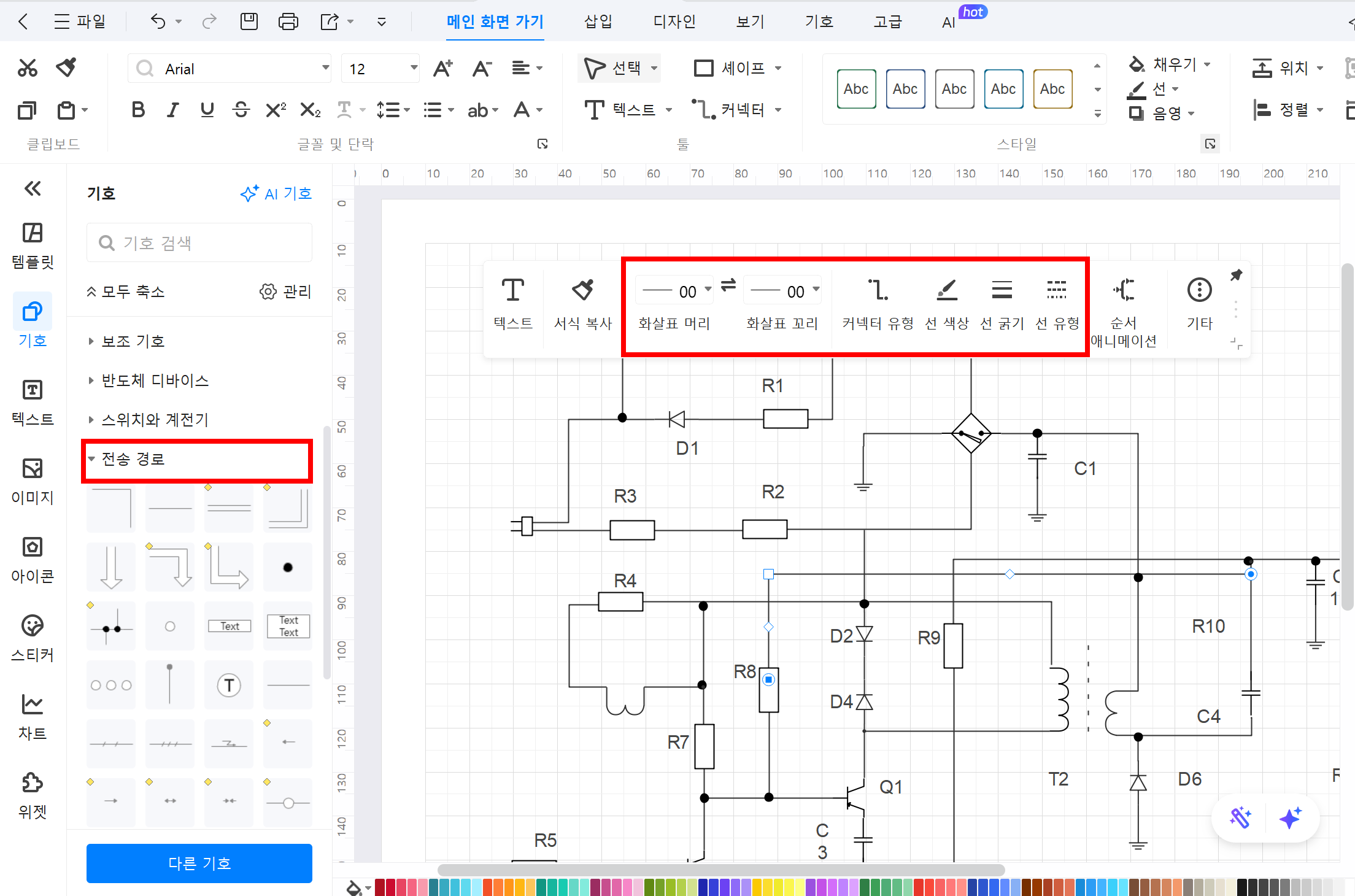

Step3 배선 연결하기

[전송경로]에 있는 심볼을 사용하여 선을 이어서 전기적 연결선을 추가할 수 있습니다. 혹은 상단의 플로팅 패널에 있는 선과 커넥터 유형을 선택하여 배선을 그릴 수도 있습니다. 필요한 부품들이 선으로 올바르게 연결되었는지 확인하면서 회로를 완성합니다.

Step4 라벨 및 상세 정보 추가하기

배치한 각 부품 심볼을 더블 클릭하여 텍스트를 입력합니다. 부품의 이름(예: R1, C1 등)이나 값(저항값, 전원 전압 등)을 기입하여 회로도를 더 명확하게 만들 수 있습니다. 필요한 경우 텍스트 상자로 간단한 설명을 덧붙여서 표현하세요.

이번 글에서는 회로도의 정의와 작성 시의 주의점 그리고 회로도 그리기 좋은 사이트 5가지에 대해 설명드렸습니다. 회로도를 작성할 때는 정확하게 기호를 사용하고 배선 연결을 명확하게 하여 회로의 기능을 정확하게 전달하고 설계의 오류를 최소화할 수 있습니다.

또한 효율적으로 회로도를 작성하기 위해서 적절한 디지털 소프트웨어를 사용하는 것이 큰 도움이 되는데요, 앞서 소개해드린 5가지의 프로그램의 특징과 장점을 잘 살펴보고 여러분의 환경과 필요에 맞게 활용해 보시기를 제안해 드립니다. 초보자일 경우 직관적이고 쉬운 인터페이스를 제공하는 프로그램을, 전문가에게는 고급 기능과 시뮬레이션이 가능한 프로그램을 사용하는 것이 유용할 것입니다.

그 중에서도 이드로우맥스(EdrawMax)는 초보자부터 전문가까지 모두 사용가능한 올인원 다이어그램 툴로서 방대한 템플릿과 기호 라이브러리를 통해 누구나 쉽게 전문적인 회로도를 만들 수 있습니다.

회로도 작업은 단순히 기술적인 작성을 넘어서 체계적이고 전문적인 사고도 필요합니다. 기본 원칙을 준수하고 적합한 프로그램을 사용한다면 효율적이고 전문적인 회로도를 완성할 수 있을 것입니다. 어려워만 보였던 회로도 설계, 이제는 자신에게 적합한 프로그램으로 프로페셔널하게 작업해 보세요.

질문 1. 회로도란 무엇인가요?

전기 회로의 구성 요소와 연결 관계를 시각적으로 표현한 것입니다. 표준화된 기호와 선을 사용하여 설계합니다..

질문 2. 회로도를 그릴 때 필요한 기본 구성 요소는 무엇이 있나요?

기본적으로 전압원, 도전 경로(전류가 흐르는 통로), 그리고 저항(전구 혹은 모터 등)이 필요합니다.

질문 3. 회로도를 읽는 순서는 어떻게 되나요?

먼저 전원을 확인하고 주요 부품과 연결 경로를 따라가면서 회로의 흐름을 파악합니다. 이 후 세부적인 부품을 확인하여 읽어 나가도록 합니다.
