Topologia e architettura della rete mesh

> Conoscenza di Edraw > Topologia e architettura della rete mesh
foto di autore
Manuela Piccola | 06/16/2022
Edraw Network Diagram è ideale per ingegneri di rete e progettisti di rete che hanno bisogno di disegnare topologia di rete mesh e diagrammi di architettura.

Topologia della rete mesh

La topologia della rete mesh è una delle principali architetture di rete in cui i dispositivi sono collegati con molte interconnessioni ridondanti tra i nodi di rete come router e switch. In una topologia mesh, se un cavo o un nodo si guasta, ci sono molti altri modi per comunicare tra due nodi. Sebbene la facilità di risoluzione dei problemi e una maggiore affidabilità siano vantaggi decisivi, le reti mesh sono costose da installare perché utilizzano molti cavi. Spesso, una topologia mesh verrà utilizzata insieme ad altre topologie (come Star, Ring e Bus) per formare una topologia ibrida. Alcune architetture WAN, come Internet, utilizzano il routing mesh. Pertanto, Internet consente ai siti di comunicare anche durante una guerra.

Esistono due tipi di topologie mesh: full mesh e partial mesh:

  1. La topologia full mesh si verifica quando ogni nodo ha un circuito che lo collega a ogni altro nodo in una rete. La full mesh è molto costosa da implementare e offre la massima quantità di ridondanza, quindi nel caso in cui uno di questi nodi si guasti, il traffico di rete può essere indirizzato a uno qualsiasi degli altri nodi. La full mesh è solitamente riservata alle reti backbone.
  2. Con la partial mesh, alcuni nodi sono organizzati in uno schema full mesh ma altri sono collegati solo a uno o due nella rete. La topologia partial mesh si trova comunemente nelle reti periferiche connesse a una dorsale a maglia completa. È meno costosa da implementare, e offre una ridondanza inferiore rispetto alla topologia full mesh.

Software per diagrammi di rete mesh

Edraw Network Diagram è ideale per ingegneri di rete e progettisti di rete che hanno bisogno di disegnare topologia di rete mesh e diagrammi di architettura. Ha definito alcuni simboli WAN comunemente usati nel disegno di diagrammi WAN. Basta trascinare e rilasciare le forme pre-disegnate che rappresentano computer e dispositivi di rete. Fare doppio clic e impostare i dati dell'apparecchiatura.

Esempi di tecnologie per reti locali

Esempi di tecnologie per reti geografiche create da Edraw!

Campus Network Topologia a microonde Network Planform
Diagramma di rete del campus Topologia a microonde Network Planform
Rete di sicurezza Outlook Web Access Diagramma WAN
Rete di sicurezza Outlook Web Access Diagramma WAN

Topologia mesh Le topologie mesh coinvolgono il concetto di route. A differenza di ciascuna delle topologie precedenti, i messaggi inviati su una rete mesh possono prendere uno dei numerosi percorsi possibili dall'origine alla destinazione. (Ricorda che anche in un anello, sebbene esistano due percorsi per cavi, i messaggi possono viaggiare solo in una direzione.) Alcune WAN, in particolare Internet, utilizzano il routing mesh.

Una rete mesh in cui ogni dispositivo si collega tra loro è chiamata mesh completa. Come mostrato nell'illustrazione seguente, esistono anche reti mesh parziali in alcuni dispositivi che sono collegati solo indirettamente ad altri.

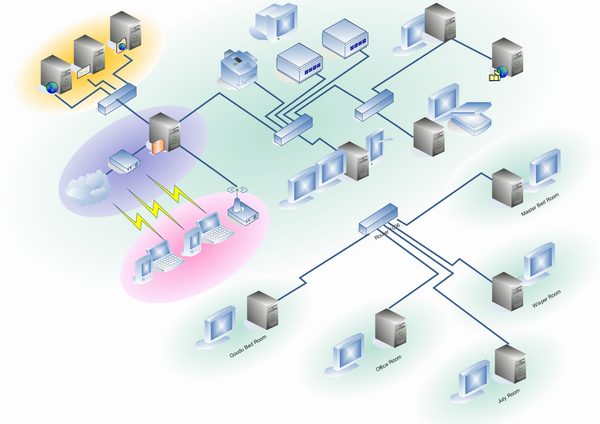

Vedere l'illustrazione della topologia della rete mesh.

Topologia della rete mesh

Puoi trovare più simboli per i diagrammi WANQui.

Tecnologia di rete locale

Tecnologia Wide Area Network

Alcuni esempi di topologie di reti geografiche
