I simboli delle finestre nelle planimetrie mostrano dove si trovano le aperture destinate a luce, ventilazione e relazione visiva con l’esterno. Saperli leggere è importante perché aiuta a capire meglio la distribuzione di una stanza, il rapporto tra pareti e aperture e l’impatto delle finestre sulla disposizione dei mobili. In pratica, quando un utente cerca simbolo finestra planimetria o simboli finestre planimetria, di solito vuole capire come riconoscere una finestra in pianta, come distinguerla da una porta e come usare questi simboli per progettare uno spazio più leggibile.
Se vuoi partire da una visione d’insieme, conviene affiancare questa guida anche a una panoramica completa dei simboli delle planimetrie, così da collocare correttamente il ruolo delle finestre accanto a porte, muri, arredi e sanitari.
In questo articolo
- Che cosa rappresentano i simboli delle finestre nelle planimetrie?
- Come riconoscere una finestra in una planimetria
- Tipi più comuni di simboli delle finestre
- Differenze tra simboli delle finestre e simboli delle porte
- Dove trovare simboli delle finestre già pronti
- Come usare i simboli delle finestre per progettare una planimetria più leggibile
- Errori comuni quando si interpretano i simboli delle finestre
- Quando conviene usare una libreria di simboli invece di disegnare tutto a mano
- FAQ
Che cosa rappresentano i simboli delle finestre nelle planimetrie?
I simboli delle finestre nelle planimetrie sono rappresentazioni grafiche che indicano la posizione e il tipo di apertura finestrata all’interno di una parete. Non servono soltanto a mostrare dove entra la luce, ma anche a chiarire il rapporto tra interno ed esterno, il livello di aerazione e la possibilità di organizzare correttamente lo spazio attorno ai muri.
In una planimetria, una finestra incide su molti aspetti pratici:
- la quantità di luce naturale;
- la ventilazione della stanza;
- la disposizione di scrivanie, letti, tavoli e divani;
- la leggibilità del prospetto interno;
- la qualità complessiva del layout.
Per questo motivo, i simboli delle finestre non vanno letti come semplici aperture secondarie. In molti casi determinano il modo in cui una stanza può essere arredata o vissuta.
Come riconoscere una finestra in una planimetria
Per riconoscere correttamente un simbolo finestra planimetria, bisogna osservare il tratto nel muro e capire che si tratta di un’apertura destinata a illuminazione e ventilazione, non a passaggio tra ambienti. A differenza delle porte, le finestre non hanno quasi mai lo stesso arco di rotazione tipico dell’anta a battente.
Quando leggi una pianta, conviene verificare questi elementi:
- la posizione dell’apertura rispetto al muro;
- la lunghezza del segmento che rappresenta la finestra;
- la differenza grafica rispetto a una porta;
- il contesto della stanza in cui la finestra è inserita.
In una camera da letto, per esempio, la finestra influisce direttamente su dove mettere il letto o l’armadio. In un soggiorno, condiziona la posizione di tavoli, sedute e percorsi di passaggio. In un bagno, può incidere su privacy e ventilazione.
Come distinguere una finestra da una porta

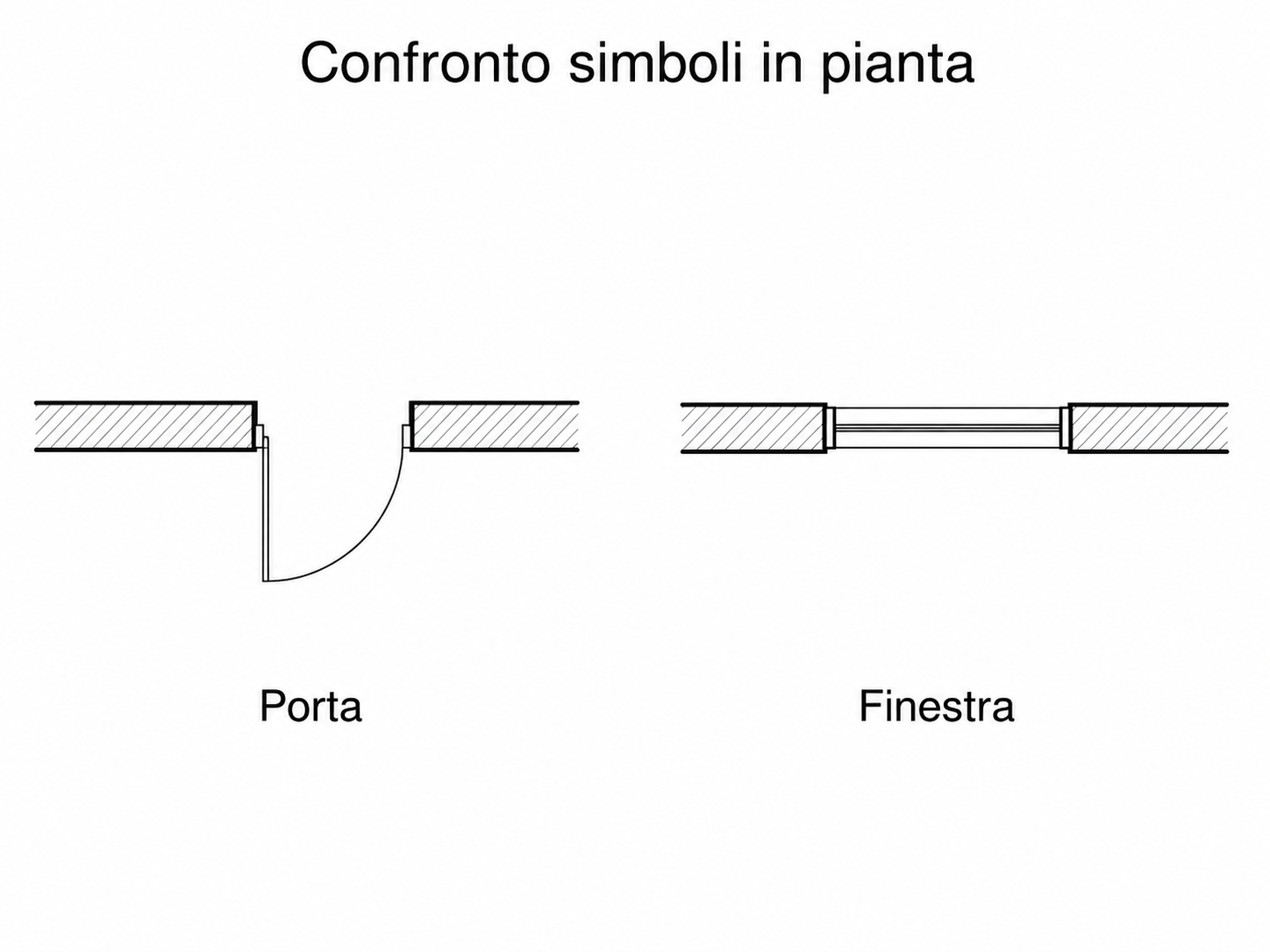

La differenza principale è funzionale e grafica. La porta rappresenta un accesso tra due ambienti e spesso mostra una linea con arco di apertura. La finestra, invece, indica un’apertura nel muro finalizzata a luce e aria, senza la stessa logica di movimento.
In sintesi:
- la porta crea un passaggio;
- la finestra crea un’apertura verso l’esterno o verso un altro fronte;
- la porta ha spesso un’indicazione dinamica di apertura;
- la finestra è letta soprattutto come apertura strutturale.
La distinzione tra simboli di finestre e simboli di porte diventa più chiara quando si confrontano le due categorie, perché molti dubbi iniziali nascono proprio da questa somiglianza grafica.
Come leggere posizione e dimensione della finestra
La finestra non va letta solo come presenza grafica, ma come elemento spaziale. Posizione e dimensione aiutano a capire:
- quanta parete rimane disponibile per i mobili;
- dove arriva la luce naturale;
- come distribuire l’arredo senza bloccare l’apertura;
- quale lato della stanza è più adatto a determinate funzioni.
Questo è uno dei motivi per cui, in fase di progettazione, porte e finestre vengono valutate insieme ai simboli dei mobili, non come elementi separati.
Tipi più comuni di simboli delle finestre

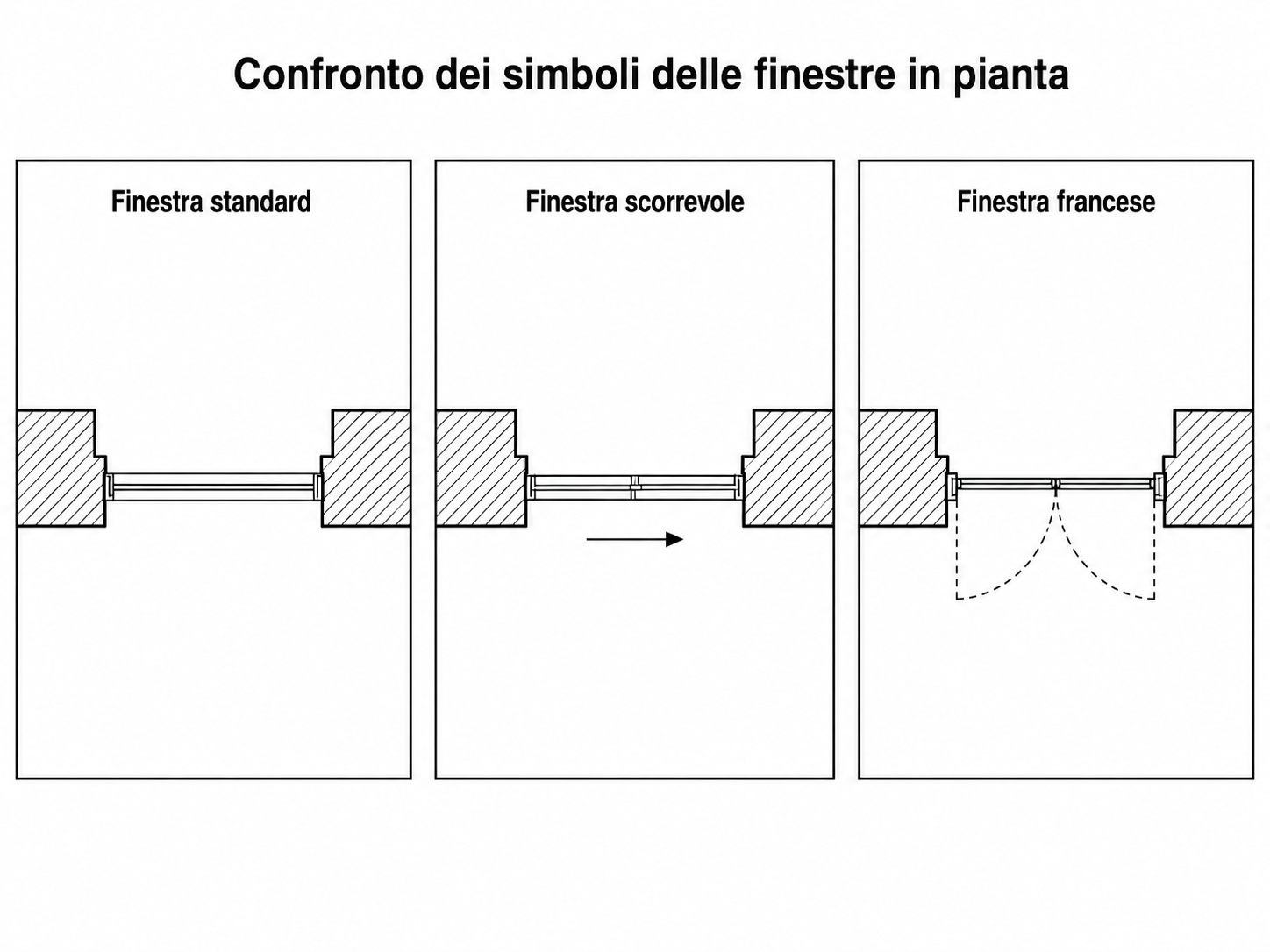

I simboli finestre disegno tecnico possono cambiare leggermente da un software all’altro, ma di solito le tipologie più comuni sono riconoscibili in modo abbastanza stabile.
| Tipo di finestra | Come appare in planimetria | Funzione principale |
| Finestra standard | Apertura lineare nel muro | Luce e ventilazione di base |
| Finestra a battente | Apertura con possibile dettaglio di anta | Apertura tradizionale |
| Finestra scorrevole | Segno lineare con logica di scorrimento | Apertura laterale e ingombro ridotto |
| Portafinestra | Apertura più ampia, spesso simile a una porta finestrata | Accesso e illuminazione |
| Finestra panoramica o speciale | Variante più estesa o dedicata | Maggiore luce o valore estetico |
Questa classificazione è utile anche per capire il rapporto con l’arredo. Una portafinestra, per esempio, limita alcune disposizioni vicino alla parete, mentre una finestra alta può lasciare più libertà nella parte bassa del muro.
Differenze tra simboli delle finestre e simboli delle porte
Uno degli errori più comuni, soprattutto per chi legge una pianta per la prima volta, è confondere finestre e porte perché entrambe interrompono il muro. In realtà hanno scopi diversi e quindi una funzione diversa nel progetto.
Le differenze principali sono queste:
- la porta serve al passaggio tra ambienti;
- la finestra serve a luce e aerazione;
- la porta influisce sul movimento delle persone;
- la finestra influisce soprattutto su illuminazione, ventilazione e arredo;
- il simbolo della porta include spesso il verso di apertura, quello della finestra no.
Per questo, se stai leggendo una pianta in modo sistematico, conviene studiare insieme sia i simboli delle finestre sia i simboli delle porte nelle planimetrie, perché sono i due elementi che definiscono gran parte delle aperture strutturali.
Dove trovare simboli delle finestre già pronti
Chi cerca window symbols floor plan o simboli finestre planimetria spesso ha un obiettivo pratico: non solo capire il significato, ma trovare simboli già pronti da inserire in una pianta. In questo caso, le fonti più utili sono:
- librerie CAD;
- blocchi tecnici per architettura;
- template di planimetrie;
- software con librerie integrate di porte e finestre.
Con EdrawMax, per esempio, può essere più semplice:
100% sicuro | Nessuna pubblicità |
Funzionalità AI100% sicuro | Versioni per desktop >>- scegliere diversi tipi di finestra;
- trascinare i simboli direttamente nella pianta;
- adattare posizione e proporzioni;
- coordinare le aperture con il resto della stanza;
- mantenere una grafica coerente in tutto il progetto.
Come usare i simboli delle finestre per progettare una planimetria più leggibile

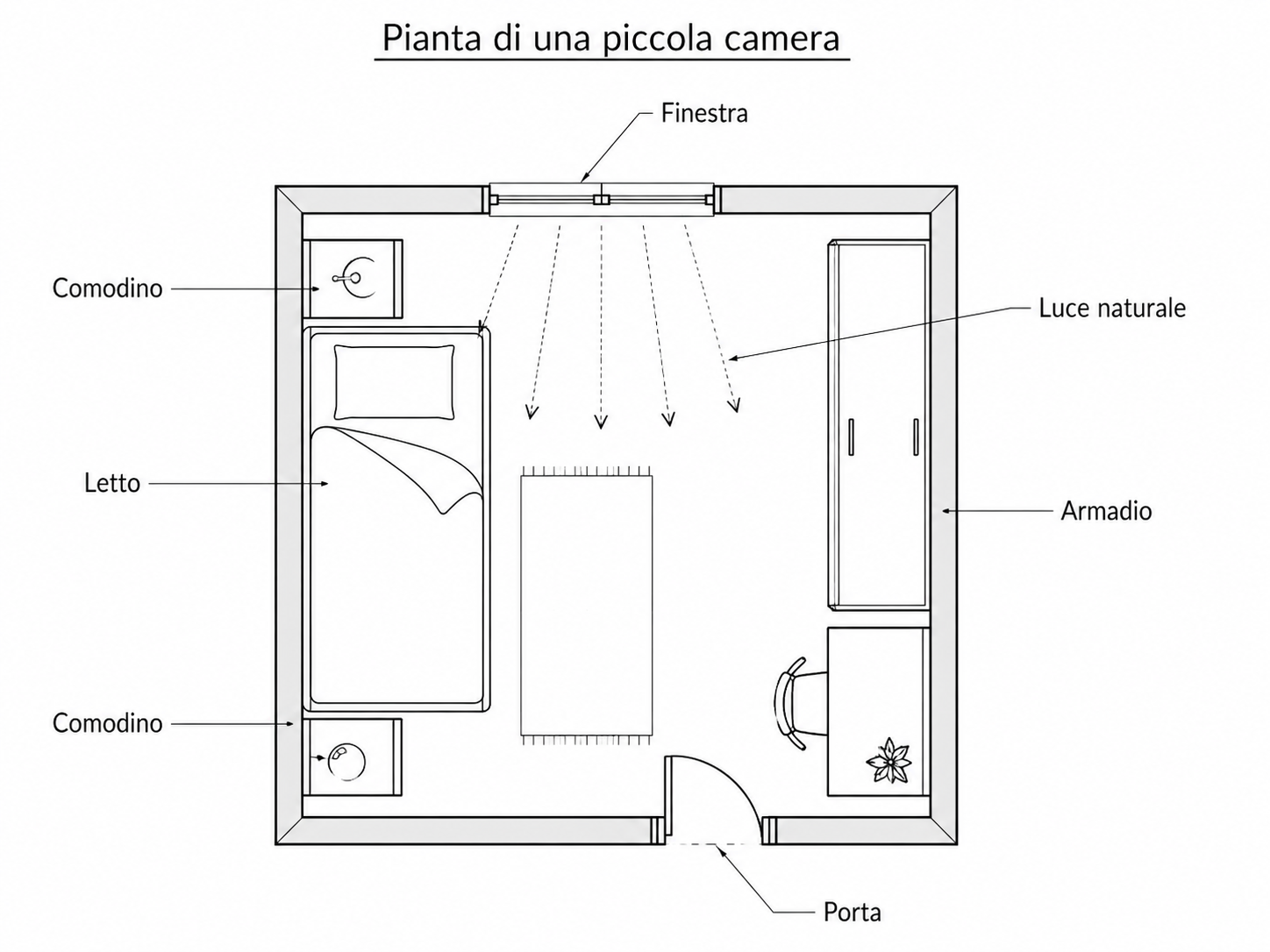

I simboli delle finestre sono utili non solo per leggere una pianta esistente, ma anche per costruirne una nuova in modo più intelligente. Un metodo pratico può essere questo:
- definire muri e perimetro della stanza;
- individuare i lati che richiedono luce o ventilazione;
- inserire le finestre nelle posizioni più logiche;
- verificare il rapporto con porte e passaggi;
- disporre i mobili in base alle aperture.
Questo processo è importante perché una finestra non è mai neutra. Una finestra mal posizionata può ridurre lo spazio utile per un armadio, limitare la collocazione di una scrivania o creare uno sbilanciamento nella distribuzione della luce.
Quando si progetta una stanza, è utile valutare le finestre insieme alla disposizione dei mobili, perché la posizione delle aperture influisce direttamente sul layout interno.
Per approfondire il significato dei simboli della planimetria in senso più ampio, puoi consultare anche questa risorsa: simboli della planimetria e loro significato.
Errori comuni quando si interpretano i simboli delle finestre
Molti errori nascono dal fatto che la finestra viene vista come un segno passivo, mentre in realtà influenza in modo diretto la leggibilità e la funzionalità della stanza.
Gli errori più comuni sono:
- confondere finestra e porta;
- ignorare l’effetto della luce sulla disposizione degli arredi;
- non considerare la larghezza dell’apertura;
- trascurare il rapporto tra finestra e pareti utili;
- leggere il simbolo senza considerare la scala della pianta.
In progetti piccoli, anche un errore minimo su una finestra può cambiare la posizione ottimale di letto, scrivania o mobile contenitore.
Quando conviene usare una libreria di simboli invece di disegnare tutto a mano
Disegnare le finestre da zero può avere senso in casi molto tecnici o personalizzati, ma nella maggior parte dei lavori conviene usare simboli già pronti. Questo approccio fa risparmiare tempo e rende più coerente il risultato finale.
Una libreria pronta aiuta perché:
- accelera la progettazione;
- riduce gli errori grafici;
- rende più chiara la planimetria;
- facilita le revisioni;
- permette di concentrarsi sul layout, non sul disegno ripetitivo.
In questo senso, EdrawMax è utile perché semplifica il passaggio dalla selezione del simbolo alla costruzione dell’intera pianta, mantenendo continuità tra struttura, aperture e arredo.
FAQ
-
Che cosa significa il simbolo di una finestra in planimetria?
Il simbolo di una finestra in planimetria indica la posizione di un’apertura destinata a luce e ventilazione. Serve a capire come la stanza riceve luce naturale e quanta parete resta disponibile per l’arredo. -
Come si distingue una finestra da una porta?
La finestra rappresenta un’apertura nel muro per luce e aria, mentre la porta rappresenta un passaggio tra ambienti. Il simbolo della porta include spesso il verso di apertura, mentre quello della finestra segue una logica più statica. -
Quali sono i simboli più comuni delle finestre?
I più comuni sono quelli della finestra standard, della finestra a battente, della finestra scorrevole e della portafinestra. Le varianti possono cambiare leggermente in base al software usato. -
Dove scaricare simboli finestre per planimetrie?
Puoi trovarli in librerie CAD, template di floor plan e software con simboli integrati. Se vuoi una soluzione modificabile e veloce, anche EdrawMax può essere utile per inserire simboli finestre già pronti in una pianta. -
Come inserire simboli finestre in una pianta con EdrawMax?
In genere si parte dalla libreria dei simboli, si seleziona il tipo di finestra, lo si trascina nella parete corretta e poi si adattano posizione e dimensioni al layout. Questo rende più semplice coordinare finestre, porte e arredi nello stesso progetto.
