I simboli del piano di illuminazione servono a mostrare dove si trovano punti luce, lampade a soffitto, applique, faretti, interruttori e altri elementi dell’illuminazione in una pianta. In pratica, una lighting floor plan aiuta a capire come sarà distribuita la luce nello spazio e come collegare illuminazione, arredi e percorsi interni senza confusione.
Se vuoi prima inquadrare il linguaggio generale delle piante architettoniche, può essere utile partire anche da questa panoramica completa dei simboli delle planimetrie.
In questo articolo
- Che cosa sono i simboli del piano di illuminazione?
- Come leggere una lighting floor plan
- Simboli più comuni del piano di illuminazione
- Quali simboli usare per punti luce, faretti e applique
- Differenza tra piano di illuminazione e planimetria standard
- Come progettare una lighting floor plan più chiara
- Quando conviene usare un software con simboli già pronti
- FAQ

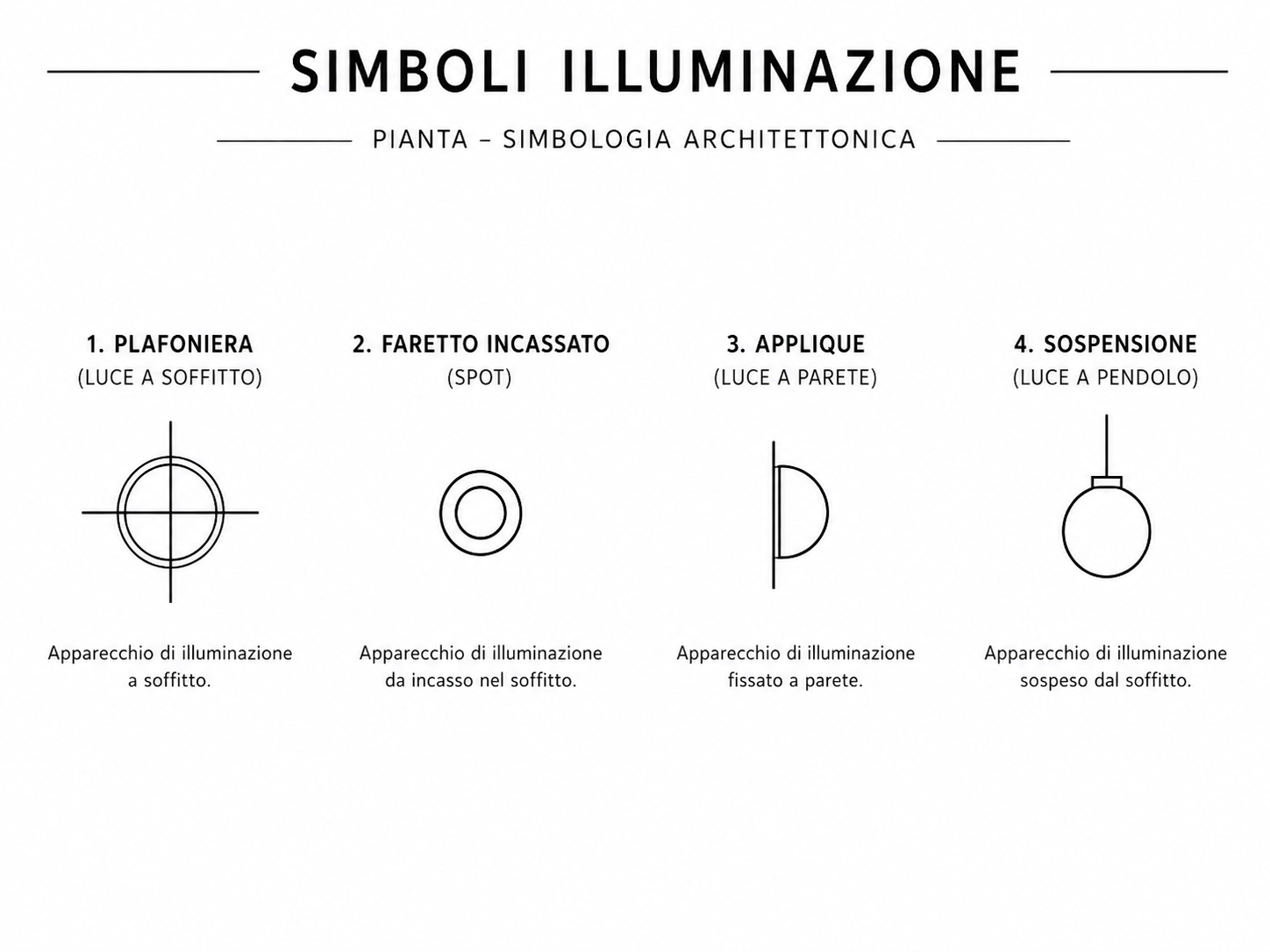

Che cosa sono i simboli del piano di illuminazione?
I simboli illuminazione planimetria sono segni grafici usati per rappresentare corpi illuminanti e punti di comando all’interno di una pianta. Non indicano solo la presenza di una lampada, ma anche il tipo di apparecchio, la sua posizione e, in molti casi, la relazione con interruttori o circuiti.
In una lighting floor plan, questi simboli servono soprattutto a:
- localizzare i punti luce principali;
- distinguere plafoniere, sospensioni, faretti e applique;
- mostrare gli interruttori e i comandi;
- coordinare illuminazione e disposizione degli ambienti;
- migliorare leggibilità e funzionalità del progetto.

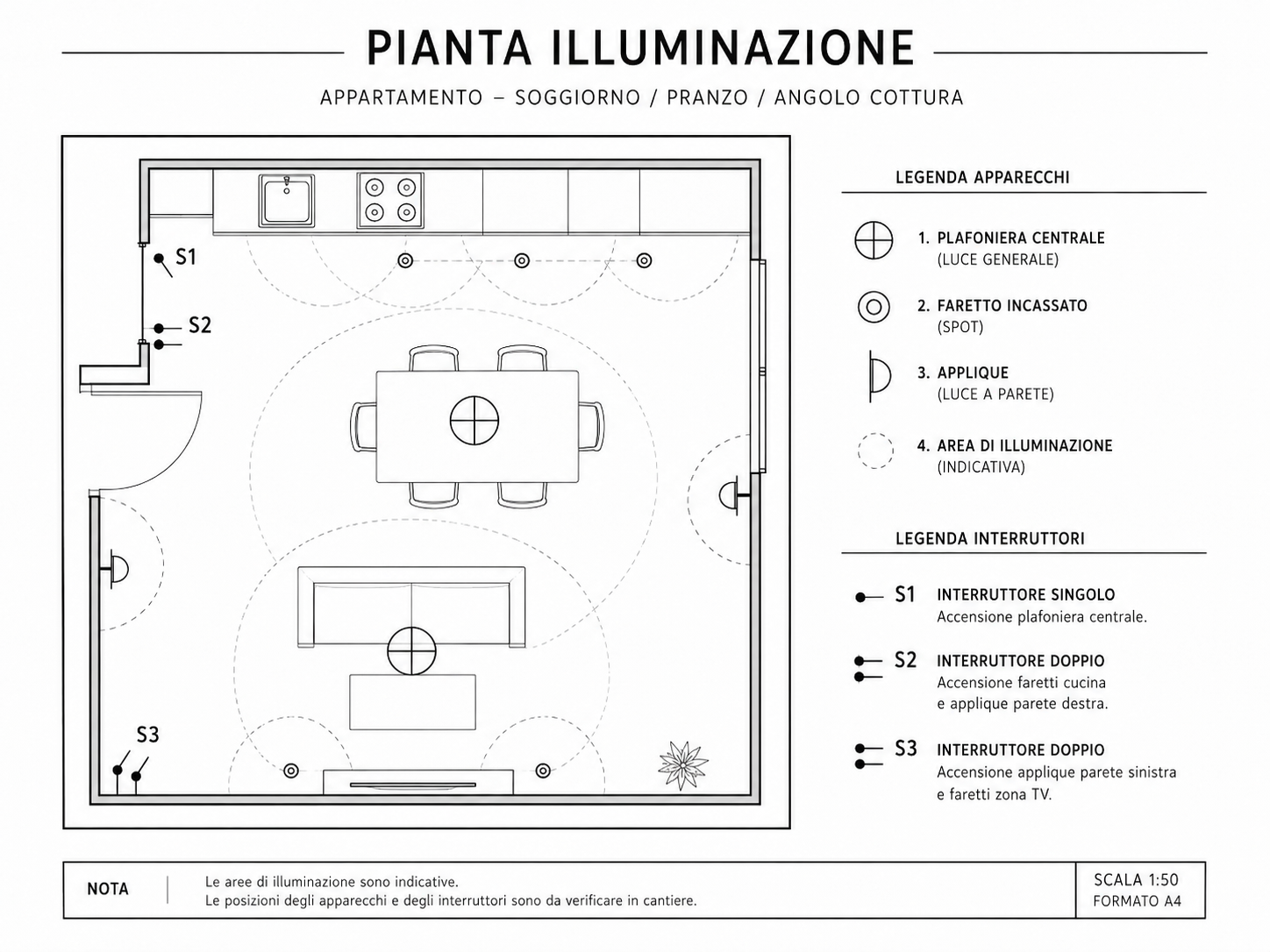

Come leggere una lighting floor plan
Per leggere correttamente una lighting floor plan, conviene osservare tre livelli: il layout della stanza, la posizione dei punti luce e il rapporto tra apparecchi di illuminazione e funzioni dell’ambiente.
Di solito il lettore vuole capire subito:
- dove si trova la fonte luminosa;
- quale tipo di luce è previsto;
- quale area illumina;
- se esistono interruttori o comandi separati;
- come l’illuminazione si integra con porte, finestre e arredi.
Un piano di illuminazione ben fatto non è solo tecnico. Deve anche aiutare a prevedere l’uso reale dello spazio, per esempio in soggiorno, cucina, camera o corridoio.

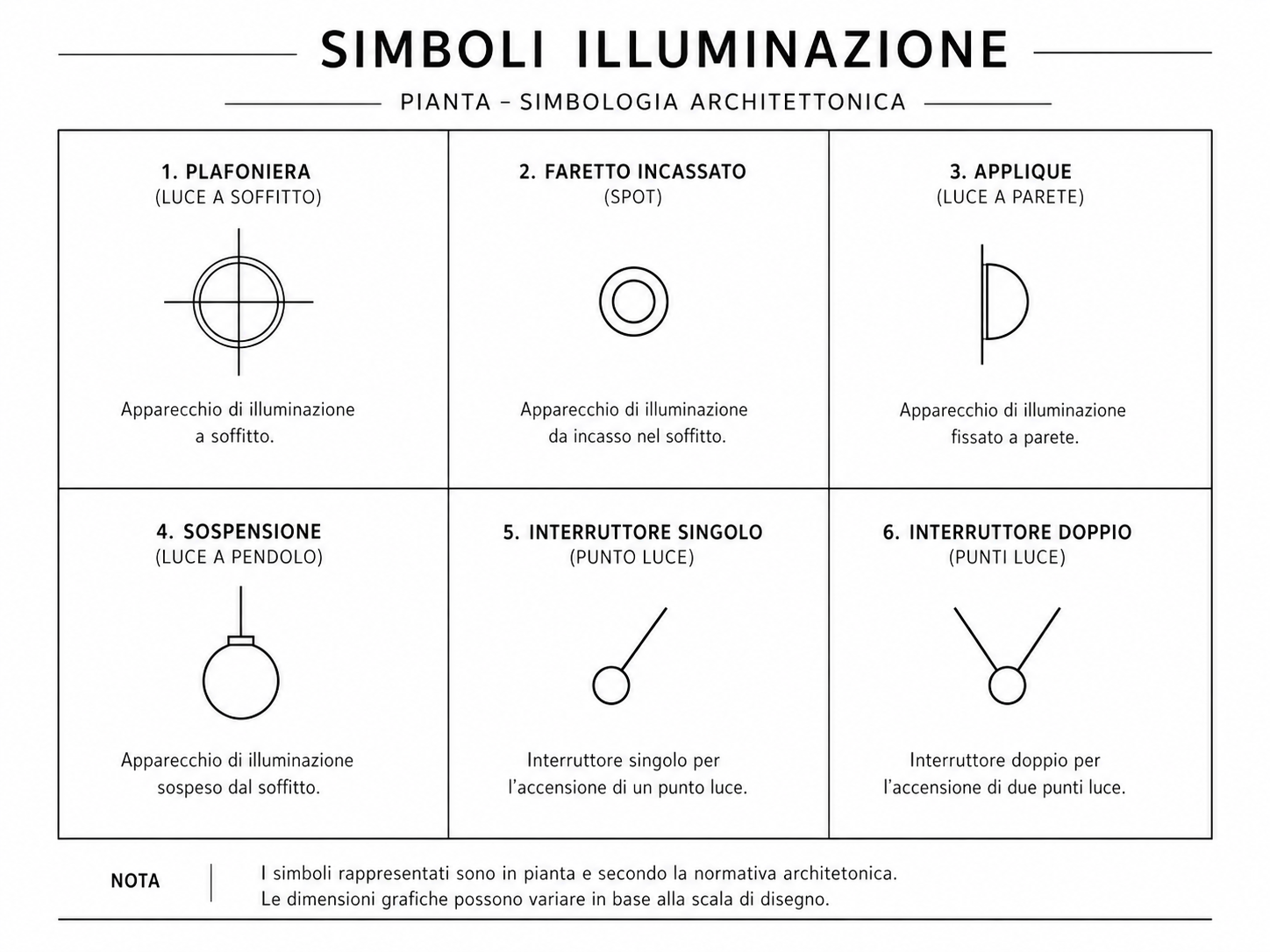

Simboli più comuni del piano di illuminazione
I simboli luce planimetria possono cambiare leggermente in base allo standard o al software, ma gli elementi più comuni sono questi.
| Simbolo | Significato | Uso più comune |
| Punto luce centrale | Lampada o plafoniera principale | Soggiorni, camere, ingressi |
| Faretto da incasso | Luce puntuale nel soffitto | Cucine, bagni, corridoi |
| Applique | Luce a parete | Camere, bagni, zone decorative |
| Lampada a sospensione | Corpo illuminante sospeso | Tavoli da pranzo, isole cucina |
| Interruttore singolo | Comando di un circuito luce | Accessi principali |
| Interruttore doppio | Controllo di più gruppi luce | Ambienti con più scenari |
Questa distinzione è utile perché ogni simbolo racconta una funzione diversa. Un punto luce centrale definisce l’illuminazione generale, mentre faretti e applique servono spesso per illuminazione d’accento o di servizio.
Quali simboli usare per punti luce, faretti e applique
Quando si progetta un piano di illuminazione, non basta inserire una lampada generica. Il simbolo scelto deve riflettere la funzione reale del punto luce.
Per esempio:
- i faretti controsoffitto sono adatti quando serve una luce diffusa ma ordinata;
- le applique funzionano bene per illuminazione laterale o decorativa;
- le lampade a sospensione sono più comuni sopra tavoli, banconi o reception;
- i punti luce centrali restano la scelta più semplice per ambienti standard.
Se il progetto include anche la disposizione degli arredi, può essere utile affiancare questa lettura ai [simboli dei mobili nelle planimetrie](furniture-symbols.md), così la posizione delle luci risulta più coerente con letti, tavoli, divani o scrivanie.
Differenza tra piano di illuminazione e planimetria standard
Una planimetria standard mostra muri, aperture, passaggi e arredi principali. Un piano di illuminazione aggiunge invece il livello tecnico dedicato alla luce. Per questo le due viste non si sostituiscono: lavorano insieme.
In pratica:
- la planimetria standard spiega la struttura dello spazio;
- il lighting plan spiega la distribuzione della luce;
- la prima aiuta a capire forma e funzione della stanza;
- il secondo aiuta a definire comfort visivo, atmosfera e praticità.
Per una lettura più ampia del significato dei simboli usati nelle piante, puoi vedere anche simboli della planimetria e loro significato.

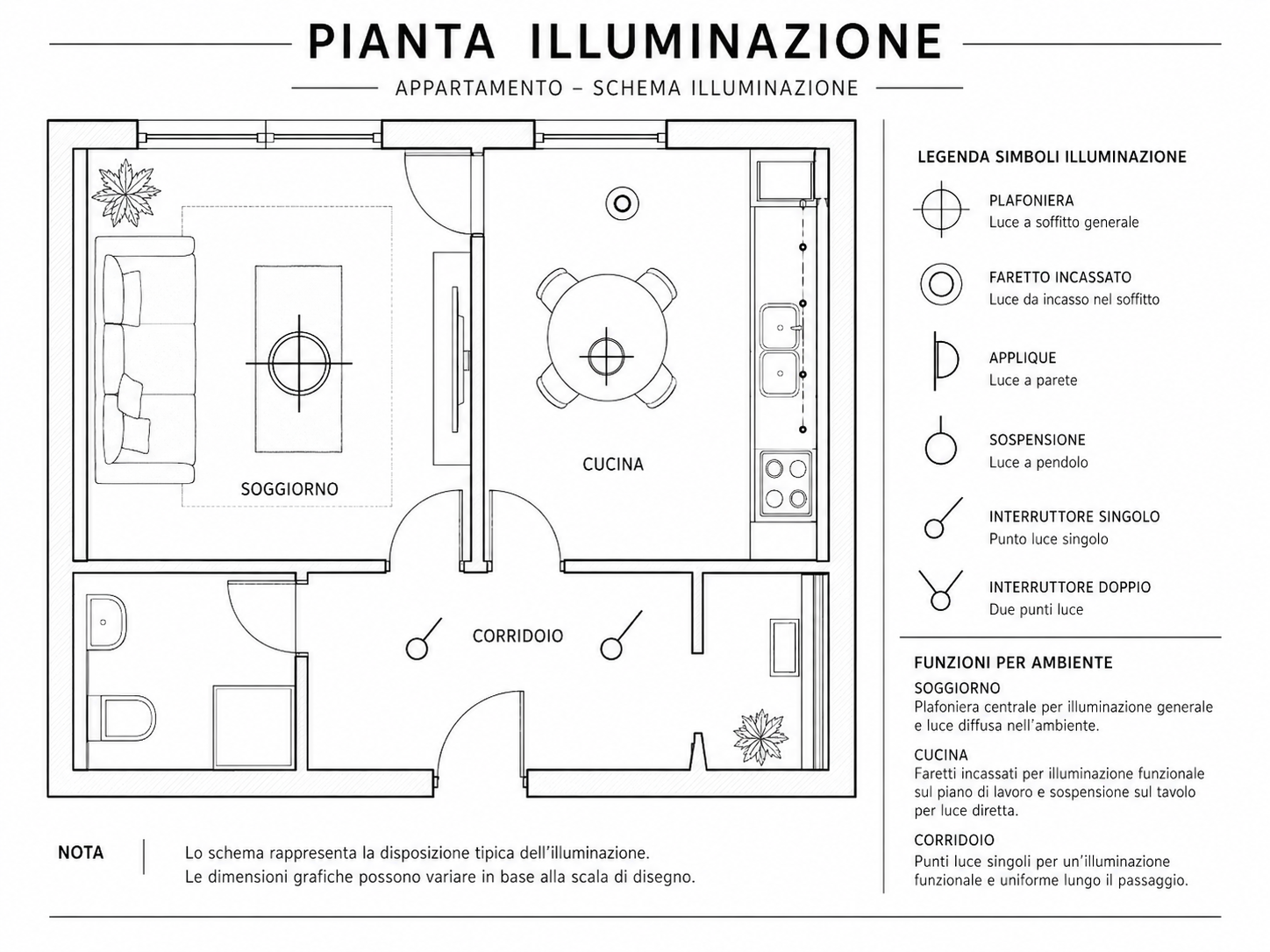

Come progettare una lighting floor plan più chiara
Per creare una lighting floor plan leggibile, il metodo più semplice è partire dalla funzione di ogni ambiente e non dal solo aspetto estetico. La sequenza più utile è questa:
100% sicuro | Nessuna pubblicità |
Funzionalità AI100% sicuro | Versioni per desktop >>- definire il layout della stanza;
- individuare le aree che richiedono luce generale;
- aggiungere punti luce funzionali o d’accento;
- posizionare interruttori e comandi;
- verificare il rapporto tra luce, arredi e percorsi.
Questo approccio aiuta a evitare errori comuni, come faretti troppo vicini alle pareti, sospensioni fuori asse rispetto al tavolo o interruttori in posizioni scomode.
Se vuoi costruire tutto in modo più rapido, EdrawMax può essere una soluzione pratica perché permette di usare simboli già pronti per luci, interruttori e layout, così il piano di illuminazione resta coerente con la pianta generale.
Quando conviene usare un software con simboli già pronti
Disegnare a mano ogni simbolo del piano di illuminazione può andare bene per uno schema semplice, ma in progetti più completi conviene usare una libreria pronta. Questo è utile soprattutto quando devi:
- modificare velocemente il layout;
- confrontare più soluzioni di illuminazione;
- mantenere coerenza grafica tra simboli;
- condividere la pianta con clienti o collaboratori;
- integrare luce, arredi e struttura nella stessa tavola.
In questo scenario, EdrawMax è utile perché consente di combinare simboli di illuminazione, elementi architettonici e arredi nello stesso progetto senza dover ricostruire tutto da zero.
FAQ
-
Che cosa indica un simbolo del piano di illuminazione?
Un simbolo del piano di illuminazione indica il tipo e la posizione di un elemento luce, come plafoniera, faretto, applique o interruttore. Serve a capire come la luce è distribuita nello spazio. -
Come leggere una lighting floor plan?
Per leggere una lighting floor plan bisogna osservare il layout della stanza, la posizione dei corpi illuminanti e il rapporto con interruttori e funzioni dell’ambiente. Così si capisce non solo dove sono le luci, ma anche come verranno usate. -
Qual è la differenza tra lighting plan e planimetria normale?
La planimetria normale descrive la struttura dello spazio, mentre il lighting plan descrive la distribuzione della luce. Le due viste sono complementari e servono a progettare ambienti più leggibili e funzionali. -
Quali sono i simboli più comuni in un piano di illuminazione?
I simboli più comuni sono punto luce centrale, faretto da incasso, applique, lampada a sospensione e interruttori singoli o doppi. Ogni simbolo rappresenta una funzione diversa nel progetto. -
Dove trovare simboli del piano di illuminazione già pronti?
Puoi trovarli in librerie CAD, raccolte di simboli tecnici e software con modelli integrati. Se vuoi creare una lighting floor plan modificabile più velocemente, anche EdrawMax può essere una scelta pratica.
