Il simbolo generatore negli schemi elettrici rappresenta un componente o una sorgente capace di fornire energia al circuito. Può indicare diverse fonti di alimentazione, come un generatore di tensione, un generatore di corrente, una sorgente continua o alternata. Capire il simbolo del generatore è essenziale per leggere correttamente uno schema, distinguere il tipo di alimentazione e progettare circuiti più chiari e precisi.
In questa guida vedremo che cos'è il simbolo generatore, come si riconosce, quali sono i tipi più comuni e in quali circuiti viene utilizzato. Vedremo anche le differenze rispetto ad altri simboli elettrici spesso confusi con il generatore, come batteria e alimentatore.
In questo articolo
- Che cos'è il simbolo generatore?
- Come riconoscere il simbolo generatore in uno schema elettrico?
- Quali sono i principali tipi di simbolo generatore?
- Qual è la differenza tra simbolo generatore, batteria e alimentatore?
- Quando si usa il simbolo generatore nei circuiti elettrici?
- Dove trovare simboli del generatore già pronti per gli schemi elettrici?
- FAQ
Che cos'è il simbolo generatore?
Il simbolo generatore è la rappresentazione grafica usata negli schemi elettrici per indicare una sorgente di energia elettrica. In pratica, mostra il punto da cui il circuito riceve tensione o corrente necessaria per funzionare. A seconda del contesto, il generatore può essere una sorgente ideale o reale, continua o alternata.
Negli schemi, il simbolo del generatore non serve solo a segnalare la presenza di energia, ma anche a chiarire il tipo di alimentazione usata nel circuito. Per questo motivo è uno dei simboli fondamentali nell'elettrotecnica, nell'elettronica di base e nella progettazione di impianti.
Come riconoscere il simbolo generatore in uno schema elettrico?

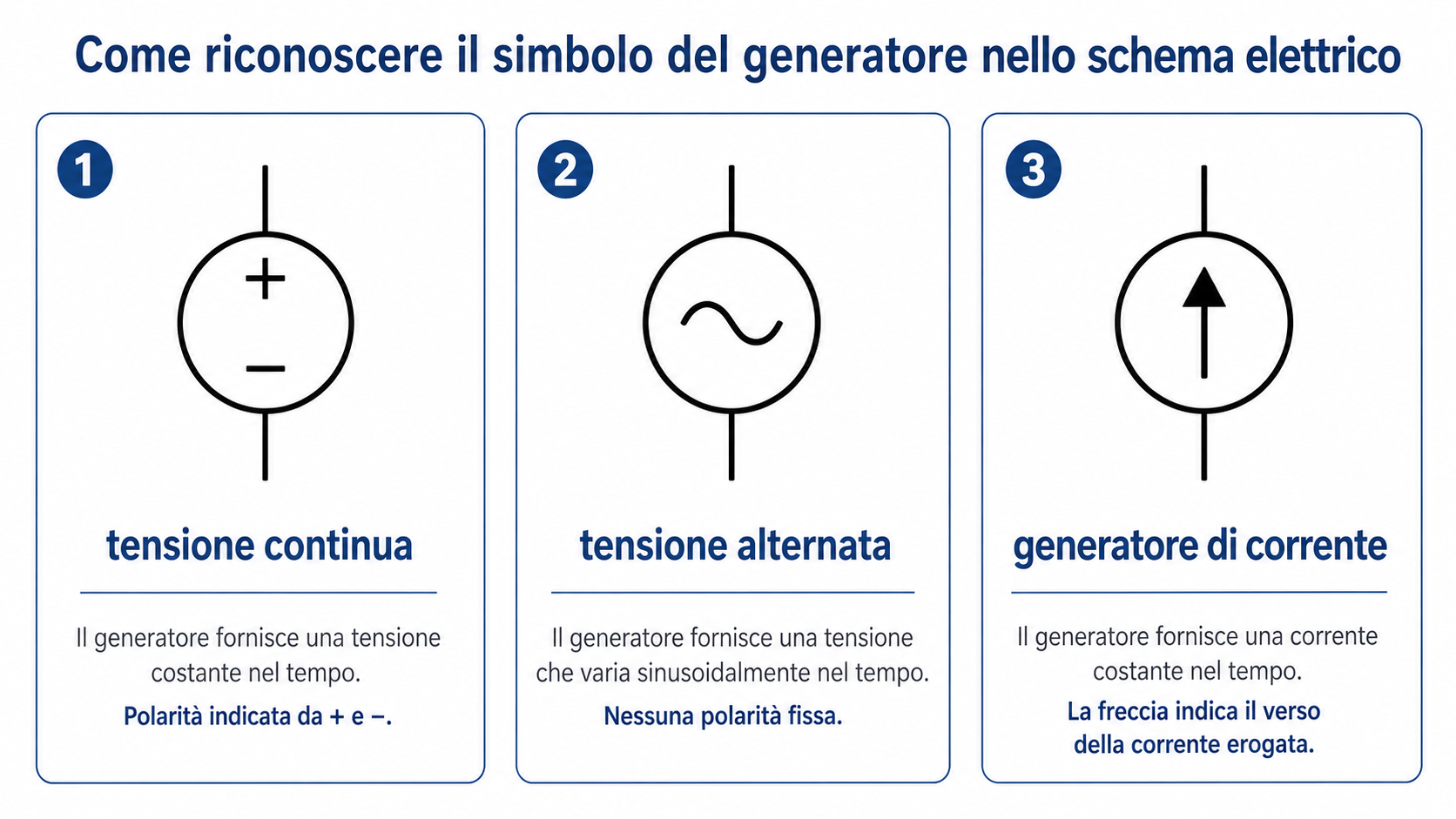

Il simbolo generatore si riconosce osservando la forma grafica e il modo in cui viene etichettato nello schema. In molti casi è rappresentato con un cerchio, spesso accompagnato da segni come + e −, oppure da un'onda sinusoidale se si tratta di corrente alternata. In altri casi può essere indicato come sorgente di corrente con una freccia interna che mostra la direzione della corrente fornita.

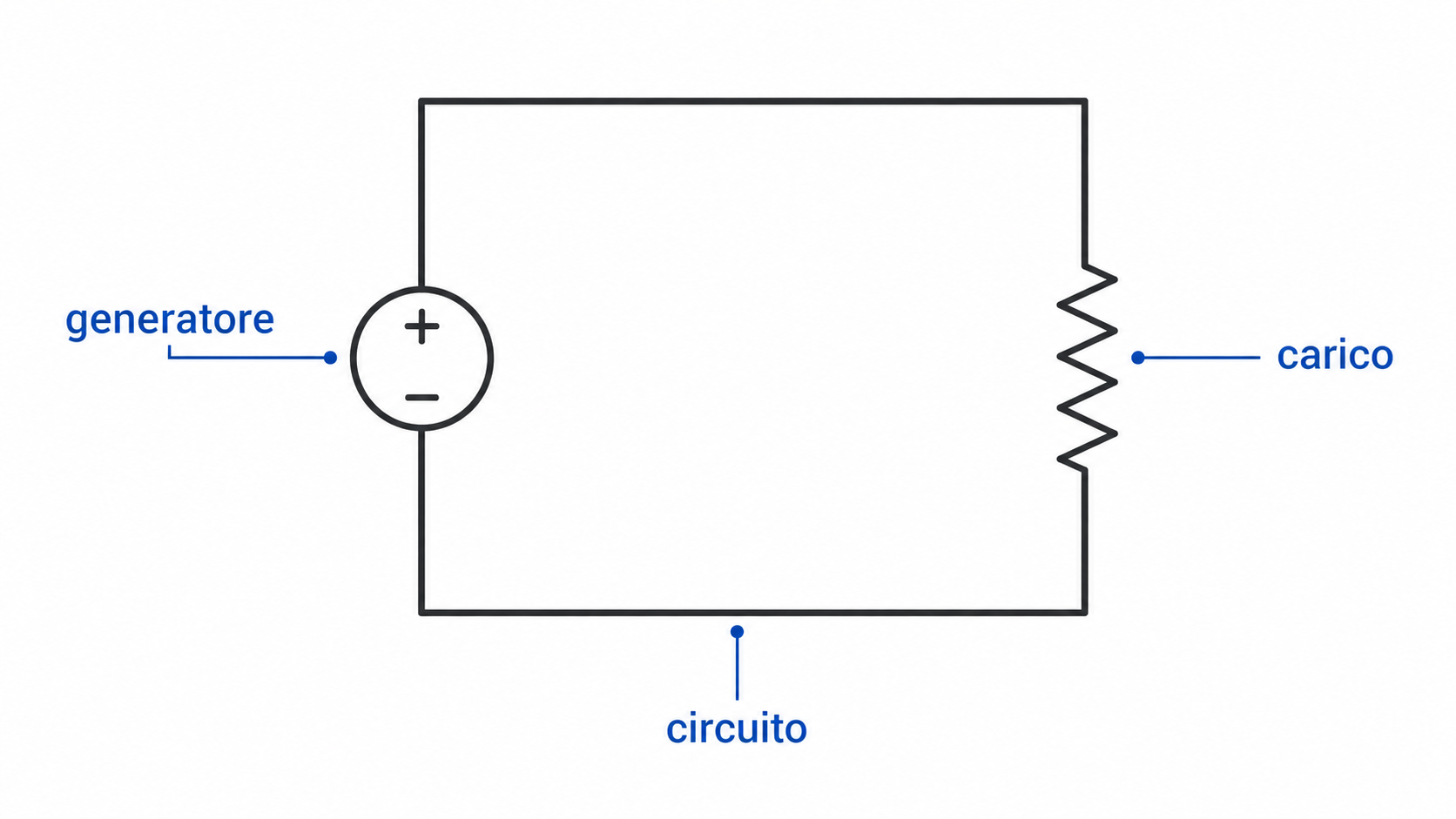

Per capire correttamente il simbolo, bisogna guardare anche il contesto del circuito. Se il componente alimenta resistenze, condensatori, motori o altri elementi, allora il suo ruolo è chiaramente quello di generatore. Anche le sigle o i valori vicini al simbolo, come tensione, corrente o frequenza, aiutano a identificarne il tipo.
In pratica, riconoscere il simbolo generatore significa leggere insieme tre elementi:
- la forma del simbolo;
- il tipo di segnalazione grafica interna;
- la funzione che svolge nel circuito.
Quali sono i principali tipi di simbolo generatore?

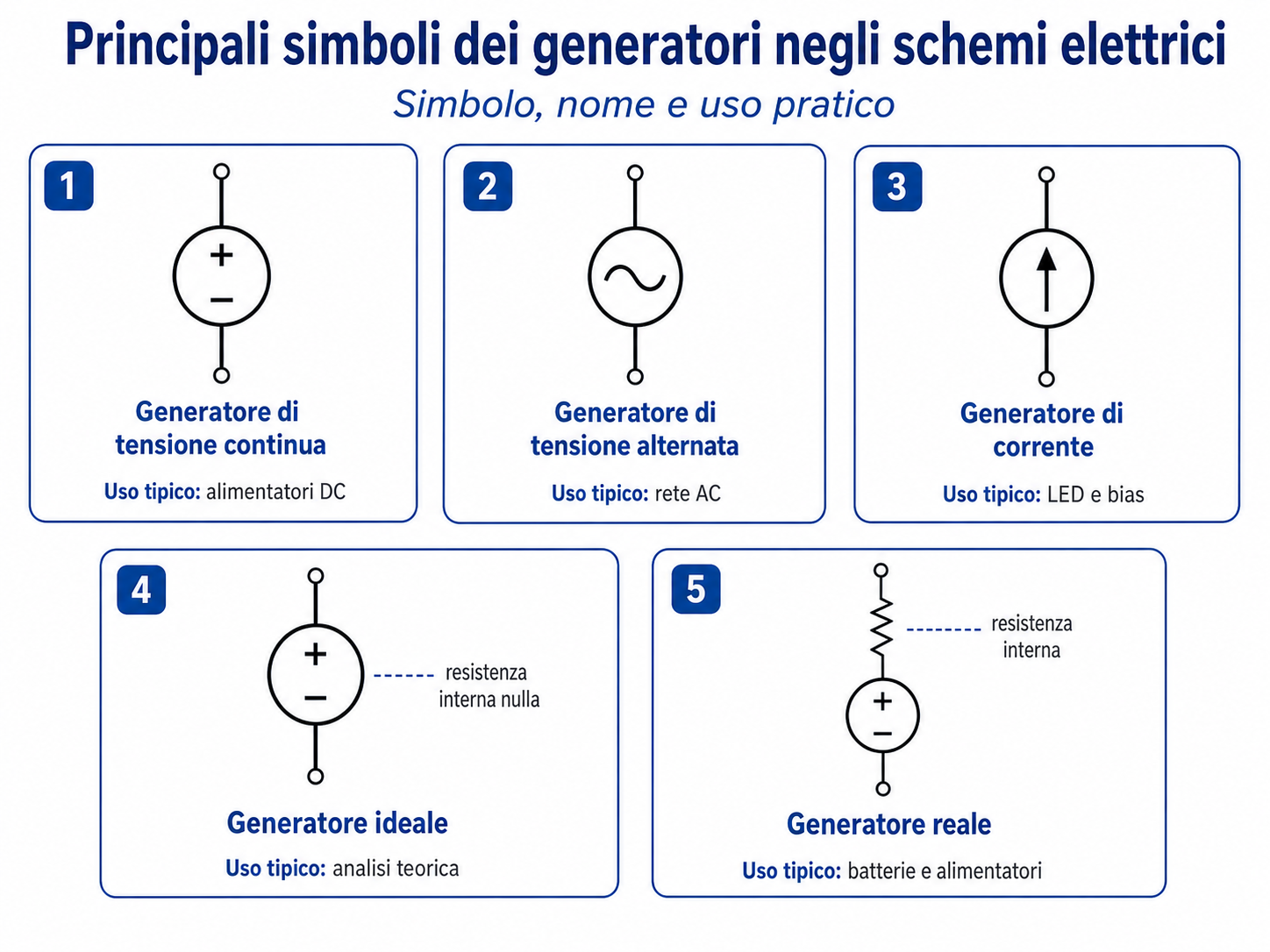

Esistono diversi tipi di simbolo generatore, perché nei circuiti le sorgenti di energia non sono tutte uguali. I più comuni sono il generatore di tensione continua, il generatore di tensione alternata e il generatore di corrente.
Generatore di tensione continua
Il generatore di tensione continua fornisce una tensione costante nel tempo. Questo simbolo è comune nei circuiti elettronici di base, nei sistemi alimentati a batteria e in molte applicazioni con corrente continua. È spesso associato a sorgenti come batterie, accumulatori o alimentatori DC.
Generatore di tensione alternata
Il generatore di tensione alternata è usato quando la tensione varia nel tempo con andamento periodico, spesso sinusoidale. Il suo simbolo include di solito un'onda all'interno del cerchio. Si trova nei circuiti AC, negli impianti elettrici e nelle applicazioni che richiedono alimentazione alternata.
Generatore di corrente
Il generatore di corrente è rappresentato in modo diverso perché il parametro fondamentale non è la tensione, ma la corrente fornita al circuito. In genere il simbolo include una freccia che indica la direzione della corrente. È molto usato nell'analisi dei circuiti e nei modelli teorici.
Generatore reale e generatore ideale
In alcuni casi, gli schemi distinguono tra generatore ideale e generatore reale. Il generatore ideale mantiene il valore previsto senza perdite, mentre quello reale tiene conto delle caratteristiche fisiche del componente o della sorgente. Questa distinzione è importante soprattutto nello studio teorico e nella simulazione dei circuiti.
| Tipo di generatore | Cosa rappresenta | Dove si usa più spesso |
| Generatore di tensione continua | Fornisce tensione costante | Circuiti DC, elettronica di base, alimentazione a batteria |
| Generatore di tensione alternata | Fornisce tensione variabile nel tempo | Circuiti AC, impianti elettrici, sistemi domestici e industriali |
| Generatore di corrente | Fornisce una corrente definita | Analisi circuitale, modelli teorici, simulazioni |
| Generatore reale | Sorgente con comportamento fisico reale | Progetti pratici, misure, studio di componenti reali |
| Generatore ideale | Sorgente teorica perfetta | Studio dei circuiti, esercizi, modelli semplificati |
Qual è la differenza tra simbolo generatore, batteria e alimentatore?
Il simbolo generatore indica in modo generale una sorgente che fornisce energia al circuito, mentre batteria e alimentatore rappresentano casi più specifici. Una batteria è una fonte di energia elettrochimica, spesso usata nei circuiti DC. Un alimentatore è un dispositivo che fornisce energia regolata a partire da una rete o da un'altra sorgente.
In uno schema elettrico, quindi, il generatore è la categoria più ampia. Batteria e alimentatore possono essere considerati esempi concreti di sorgenti, ma non sempre sostituiscono il simbolo del generatore in tutti i contesti. Capire questa differenza aiuta a interpretare con più precisione il significato del circuito.
| Elemento | Funzione principale | Contesto più comune |
| Generatore | Sorgente generale di energia del circuito | Schemi teorici, circuiti elettronici, impianti |
| Batteria | Fonte elettrochimica di energia | Circuiti DC, dispositivi portatili |
| Alimentatore | Fornisce energia regolata al circuito | Laboratorio, elettronica, sistemi alimentati da rete |
Quando si usa il simbolo generatore nei circuiti elettrici?
Il simbolo generatore si usa ogni volta che è necessario rappresentare la sorgente di energia del circuito. È presente nei circuiti didattici, nei diagrammi elettronici, negli schemi industriali e nei progetti di impianti. In pratica, compare ovunque sia importante mostrare da dove arriva la tensione o la corrente che alimenta il sistema.
Nei circuiti semplici, il simbolo generatore aiuta a visualizzare subito il punto di alimentazione. Nei circuiti più complessi, invece, permette di distinguere tra diverse sorgenti e di capire se il sistema lavora in continua, in alternata o con modelli di corrente specifici.
È particolarmente utile nei seguenti casi:
- schemi di studio e analisi dei circuiti;
- circuiti elettronici con sorgenti DC o AC;
- diagrammi tecnici per impianti elettrici;
- simulazioni e modelli teorici.
Dove trovare simboli del generatore già pronti per gli schemi elettrici?

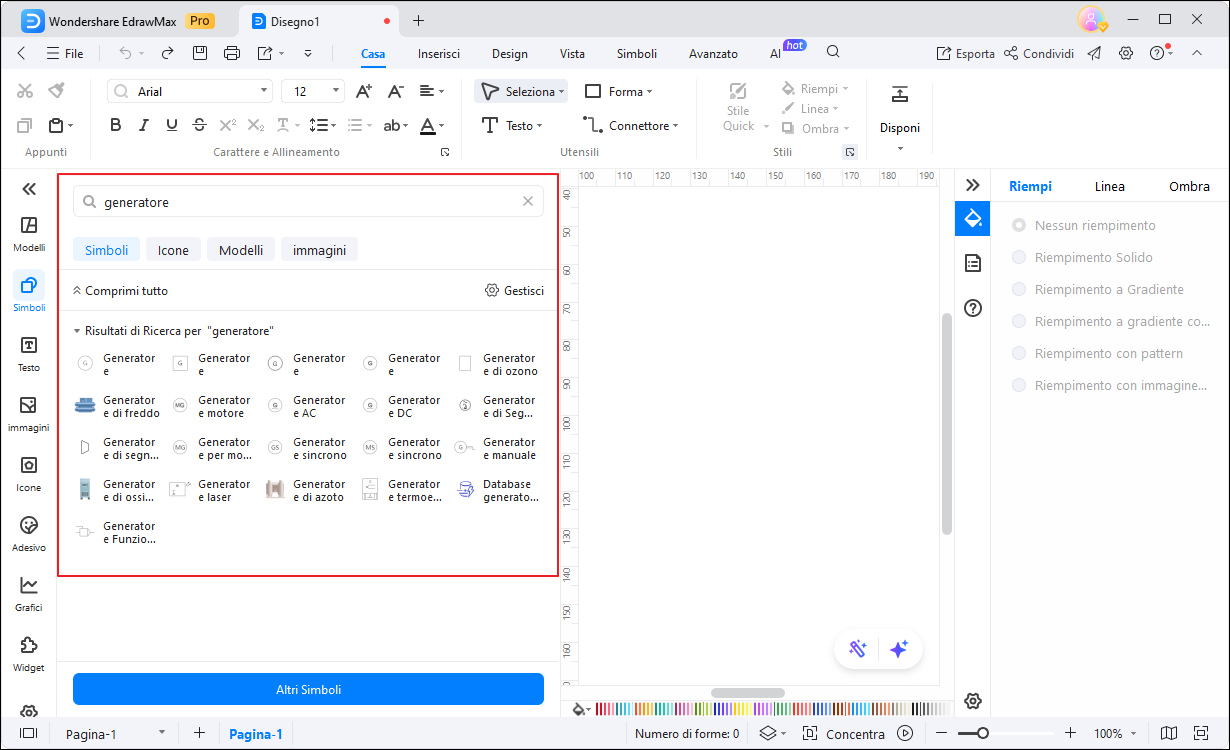

Se devi disegnare un circuito, puoi trovare simboli del generatore già pronti in software di diagrammazione elettrica come EdrawMax. Una libreria di simboli già organizzata aiuta a inserire rapidamente generatori di tensione, generatori di corrente e altre sorgenti senza doverli costruire manualmente.
Questo è utile soprattutto quando vuoi creare schemi più ordinati, coerenti e facili da leggere. Inoltre, confrontare simboli diversi nello stesso ambiente ti permette di scegliere con più precisione la rappresentazione corretta per il tuo progetto.
100% sicuro | Nessuna pubblicità |
Funzionalità AI100% sicuro | Versioni per desktop >>
FAQ
-
Che cos'è il simbolo generatore?
Il simbolo generatore è la rappresentazione grafica di una sorgente di energia elettrica usata per alimentare un circuito. Può indicare tensione continua, tensione alternata o corrente, a seconda del tipo di sorgente mostrata nello schema. -
Come si riconosce un generatore in uno schema elettrico?
Un generatore si riconosce dalla forma del simbolo, dai segni grafici interni come onda sinusoidale o freccia, e dal ruolo che svolge nel circuito. Anche le etichette vicine aiutano a capire se si tratta di tensione o corrente. -
Qual è la differenza tra generatore e batteria?
Il generatore è una categoria generale che indica una sorgente di energia per il circuito. La batteria è un caso specifico di sorgente, usata soprattutto nei circuiti in corrente continua. -
Quando si usa il simbolo del generatore?
Il simbolo del generatore si usa quando si vuole rappresentare la fonte di energia del circuito. Compare in schemi didattici, circuiti elettronici, impianti elettrici e sistemi industriali. -
Quali tipi di generatore esistono negli schemi elettrici?
I tipi più comuni sono generatore di tensione continua, generatore di tensione alternata e generatore di corrente. In alcuni casi si distingue anche tra generatore ideale e generatore reale.
Conclusione
Il simbolo generatore è uno degli elementi più importanti negli schemi elettrici, perché identifica la sorgente di energia del circuito e ne chiarisce il comportamento. Sapere se si tratta di un generatore di tensione continua, alternata o di corrente è fondamentale per leggere correttamente il diagramma e progettare sistemi più affidabili.
Se vuoi lavorare in modo più rapido e ordinato, puoi usare strumenti come EdrawMax per trovare simboli del generatore già pronti e inserirli direttamente nei tuoi schemi. In questo modo diventa più facile rappresentare il circuito in maniera corretta, chiara e professionale.
