Il simbolo del condensatore negli schemi elettrici rappresenta un componente che immagazzina energia elettrica. I simboli più comuni sono il condensatore non polarizzato, quello polarizzato, il condensatore variabile e il trimmer. La differenza principale è che il condensatore polarizzato ha un orientamento preciso, mentre quello non polarizzato può essere collegato in entrambe le direzioni.
Questo articolo esplora diversi simboli dei condensatori nei diagrammi circuitali e mostra come aiutano i circuiti a funzionare meglio attraverso un'analisi accurata.
In questo articolo
- Quali sono i principali tipi di simboli del condensatore?
- Come distinguere un condensatore polarizzato da uno non polarizzato?
- Quando si usa ciascun simbolo nei circuiti elettrici?
- Dove trovare simboli dei condensatori già pronti in EdrawMax?
- Come creare un diagramma circuitale con i simboli dei condensatori
- FAQ

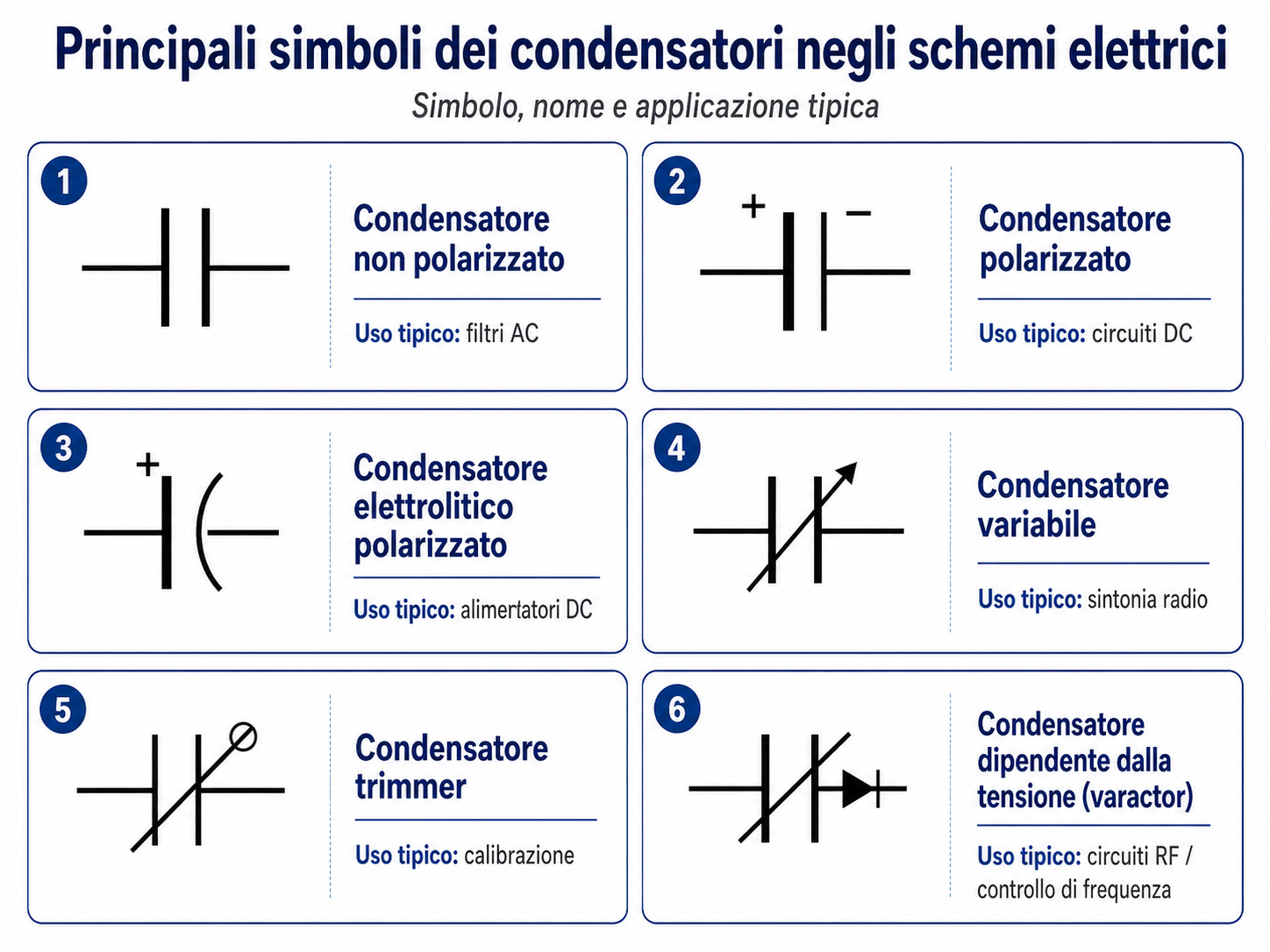

Quali sono i principali tipi di simboli del condensatore?
- Simbolo del condensatore non polarizzato
- Simbolo del condensatore polarizzato
- Simbolo del condensatore dipendente dalla tensione
- Simbolo del condensatore variabile
- Simbolo del condensatore trimmer
- Simbolo del condensatore elettrolitico polarizzato
Simbolo del condensatore non polarizzato
Il simbolo del condensatore non polarizzato rappresenta condensatori che non hanno polarità e possono essere collegati in qualsiasi direzione in un circuito. È costituito da due linee rette parallele, ciascuna di uguale lunghezza.
Questo simbolo ha molti usi nei circuiti AC, inclusi filtri, oscillatori e circuiti di sintonizzazione. I condensatori non polarizzati, come quelli ceramici e a film, sono spesso preferiti.
Sono durevoli, affidabili e possono operare ad alte frequenze. La semplicità del simbolo del condensatore non polarizzato garantisce chiarezza nell'interpretazione dei diagrammi circuitali.
Simbolo del condensatore polarizzato
Il simbolo del condensatore polarizzato è distintivo. Ha una linea retta per la piastra positiva e una linea curva per la piastra negativa. Questo simbolo mostra condensatori polarizzati, come quelli elettrolitici.
I condensatori polarizzati sono comuni nei circuiti DC, inclusi alimentatori, sistemi audio e circuiti di temporizzazione, e devono essere installati correttamente per evitare danni o guasti del circuito.
Il design del simbolo mostra la natura direzionale del condensatore. Aiuta ingegneri e tecnici a garantire il corretto orientamento durante l'installazione.
Simbolo del condensatore dipendente dalla tensione
I simboli standard dei condensatori includono elementi extra per rappresentare le loro caratteristiche dipendenti dalla tensione. Un simbolo di un condensatore standard ha marcature extra. Queste includono linee diagonali, forme curve o annotazioni. Mostrano come la sua capacità risponde alla tensione applicata.
I varactor sono condensatori non lineari. Permettono la sintonizzazione di frequenza nei dispositivi oscillatori e nei loop ad aggancio di fase.
Il controllo preciso della capacità dai cambiamenti di tensione può regolare le prestazioni del circuito. La notazione simbolica unica di questo componente aiuta a identificare i diagrammi schematici e lo distingue dai condensatori standard, che non reagiscono ai cambiamenti di tensione.
Simbolo del condensatore variabile
Il simbolo del condensatore variabile è un condensatore standard. Ha una freccia o una linea diagonale attraverso di esso. Questo mostra che la sua capacità è regolabile. I condensatori variabili sintonizzano e regolano la frequenza nei circuiti, come radio e generatori di segnale.
Questi condensatori consentono un controllo preciso del circuito variando la capacità. La freccia unica del simbolo indica che è regolabile, rendendolo facile da individuare nei diagrammi schematici.
Simbolo del condensatore trimmer
Il simbolo del condensatore trimmer, una variazione del simbolo del condensatore variabile, include una freccia diagonale o una linea. Può avere marcature extra per mostrare che è regolabile.
I condensatori trimmer sono piccoli condensatori variabili. Sono usati per sintonizzare i circuiti. Sono spesso utilizzati nei circuiti RF, oscillatori e filtri. Queste applicazioni richiedono una sintonizzazione precisa. Il simbolo mostra il ruolo del componente nelle regolazioni minori, non nella sintonizzazione continua.
Simbolo del condensatore elettrolitico polarizzato
Il simbolo del condensatore elettrolitico è lo stesso dei condensatori polarizzati. Mostra le direzioni di polarizzazione richieste. Questi condensatori gestiscono grandi carichi di capacità. Sono utilizzati nel filtraggio dell'alimentazione e nella gestione del segnale, dove è necessaria l'accumulo di energia. Il simbolo mostra come il condensatore elettrolitico deve essere orientato per proteggerlo da danni.
Come distinguere un condensatore polarizzato da uno non polarizzato?
Un condensatore polarizzato si riconosce perché deve essere collegato in un verso preciso nel circuito, mentre un condensatore non polarizzato può essere montato in entrambe le direzioni. Negli schemi elettrici, il simbolo del condensatore polarizzato mostra di solito una distinzione chiara tra polo positivo e polo negativo, mentre quello non polarizzato è rappresentato da due linee parallele uguali. Capire questa differenza è essenziale per evitare errori di montaggio, guasti del componente o malfunzionamenti del circuito.
Il condensatore polarizzato viene usato soprattutto nei circuiti in corrente continua (DC), dove la polarità deve essere rispettata. I modelli più comuni sono i condensatori elettrolitici, spesso impiegati negli alimentatori, nei circuiti audio e nei sistemi di filtraggio. Se installato nel verso sbagliato, un condensatore polarizzato può deteriorarsi rapidamente o danneggiare il circuito.
Il condensatore non polarizzato, invece, non richiede un orientamento specifico. Per questo motivo è molto comune nei circuiti in corrente alternata (AC), nei filtri, nei circuiti di accoppiamento, negli oscillatori e nelle applicazioni ad alta frequenza. I condensatori ceramici e a film sono tra i tipi non polarizzati più diffusi.

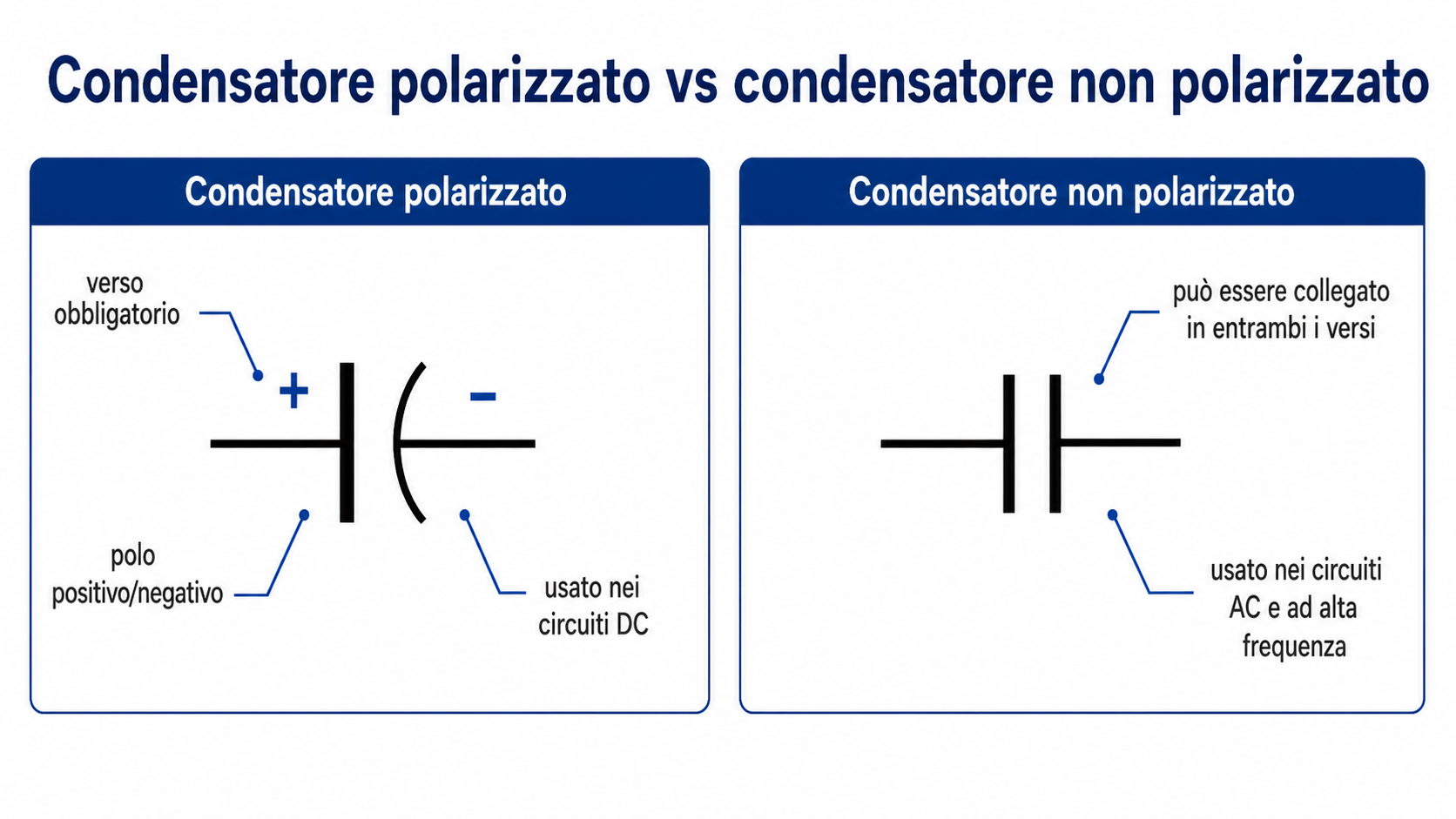

Tabella di confronto: condensatore polarizzato vs non polarizzato
| Caratteristica | Condensatore polarizzato | Condensatore non polarizzato |
| Direzione di collegamento | Deve rispettare la polarità | Può essere collegato in entrambi i versi |
| Simbolo elettrico | Indica polo positivo e negativo | Mostra due linee parallele uguali |
| Uso principale | Circuiti DC | Circuiti AC e ad alta frequenza |
| Tipi comuni | Elettrolitico, tantalio | Ceramico, a film, mica |
| Rischio di errore | Alto se montato al contrario | Molto più basso |
| Applicazioni tipiche | Alimentatori, filtri di alimentazione, audio | Oscillatori, filtri, accoppiamento segnale, RF |
Quando si usa ciascun simbolo nei circuiti elettrici?
Ogni simbolo del condensatore viene usato per rappresentare un componente con caratteristiche specifiche. La scelta del simbolo corretto nello schema elettrico non serve solo a identificare il componente, ma anche a comunicare come deve essere installato e in quale tipo di circuito funziona meglio. Usare il simbolo giusto rende il progetto più chiaro, riduce gli errori di montaggio e facilita la manutenzione del circuito.
Il simbolo del condensatore non polarizzato si usa quando il componente può essere collegato in qualsiasi direzione. È comune nei circuiti AC, nei filtri, negli oscillatori, nei circuiti di accoppiamento e nelle applicazioni ad alta frequenza. Questo simbolo è spesso associato a condensatori ceramici o a film.
Il simbolo del condensatore polarizzato si usa invece quando il componente deve rispettare una polarità precisa. Compare soprattutto negli schemi di alimentatori, nei circuiti di livellamento, nelle sezioni audio e in molti circuiti DC. In questi casi il simbolo segnala subito all'installatore che il verso del collegamento è importante.
Il simbolo del condensatore variabile viene usato nei circuiti che richiedono regolazione o sintonia della capacità, come radio, ricevitori, oscillatori e strumenti di taratura. Il simbolo del condensatore trimmer ha una funzione simile, ma indica un componente pensato per regolazioni fini e non continue, spesso durante la calibrazione del circuito.
Il simbolo del condensatore dipendente dalla tensione, come il varactor, si usa quando la capacità cambia in base alla tensione applicata. Questo tipo di simbolo compare in applicazioni di sintonia elettronica, controllo di frequenza e circuiti RF avanzati.
| Simbolo del condensatore | Quando si usa | Applicazioni comuni |
| Non polarizzato | Quando non serve un verso di collegamento | Filtri AC, oscillatori, accoppiamento segnale, alta frequenza |
| Polarizzato | Quando il circuito richiede polarità definita | Alimentatori, filtraggio DC, audio, temporizzazione |
| Elettrolitico polarizzato | Quando serve alta capacità in poco spazio | Alimentazione, accumulo energia, smoothing |
| Variabile | Quando la capacità deve essere regolata | Radio, sintonia, generatori di segnale |
| Trimmer | Quando serve una regolazione fine | Calibrazione, circuiti RF, filtri di precisione |
| Dipendente dalla tensione / varactor | Quando la capacità varia con la tensione | PLL, oscillatori controllati in tensione, sintonia RF |
