Progetta una mappa della metropolitana senza sforzo in pochi minuti

> Edraw How-To > Progetta una mappa della metropolitana senza sforzo in pochi minuti
foto di autore
Manuela Piccola | 06/23/2022
Disegnare una mappa della metropolitana è in realtà molto più facile di quanto si pensi con uno strumento adatto. e progetti con forme predefinite, sei molti passi avanti rispetto agli altri. Con delle funzionalità automatiche otterrai risultati molto più professionali. Prova subito questo strumento.

Scopo della mappa di una metropolitana

Generalmente una mappa dovrebbe servire ad uno scopo specifico. In breve, una mappa ha lo scopo di dire alle persone come arrivare da un posto a un altro: quale linea prendere, in quale stazione scendere e la distanza. Essenzialmente, le mappe della metropolitana devono indicare l'ordine delle stazioni su ciascuna linea, le stazioni in cui cambiare linea e un'approssimazione approssimativa di dove si trovano le stazioni in relazione tra loro.

Metodo semplice per progettare una mappa di una metropolitana

EdrawMax offre una nuova esperienza di disegno con una tecnologia d'avanguardia. Utilizzare Edraw per progettare una mappa di una metropolitana è facile e veloce. Puoi difatti aggiungere nuove stazioni, modificare le lunghezze e aggiungere facilmente etichette di testo e icone. Segui questi semplici passaggi per disegnare una fantastica mappa di una metropolitana.

EdrawMax

Software per Diagrammi Tutto-in-Uno
Crea più di 280 tipi di diagrammi senza sforzo
Inizia facilmente a creare diagrammi con vari modelli e simboli
  • Compatibilità file superiore: Importa ed esporta disegni in vari formati di file, come Visio
  • Supporto multipiattaforma (Windows, Mac, Linux, Web)
Sicurezza Verificata | Passa a Mac >>
Sicurezza Verificata | Passa a Linux >>
Sicurezza Verificata | Passa a Windows >>

Apri la libreria di forme della metropolitana

Innanzitutto, apri la libreria contenente tutte le forme vettoriali necessarie per una metropolitana. Vai alla pagina Simboli della mappa della metropolitana per maggiori dettagli e spiegazioni di questi simboli e come usarli.

  • Apri Edraw. Se hai disegnato anche altri tipi di diagrammi, vai al menu File.
  • Scegli Mappe nell'elenco Dispositivi disponibili.
  • Fai doppio click sull'icona Mappa Metropolitana nella finestra Modelli.
  • Icona del modello di mappa della metropolitana
  • In questo modo apri la libreria contenente tutte le forme per la Mappa della Metropolitana insieme a una pagina di disegno vuota.
  • Disegna le linee della metropolitana

  • Trascina la forma Linea Metropolitana nella pagina di disegno. Inizia con la linea che ha il maggior numero di stazioni e coincidenze.
  • Espandi la larghezza utilizzando il pulsante mobile.
  • Metro Line Floating Button
  • Trascina il cursore di selezione verde sinistro verso sinistra o quello destro verso destra a destra per allungare la Linea della Metropolitana
  • Trascina le forme angolo metropolitana o curve e collegale alle linee della metropolitana in base alle condizioni geologiche con i pulsanti mobili, i punti di connessione e i cursori gialli. Quando i punti di connessione diventano rossi (ossia le linee sono collegate), rilascia il mouse.
  • Connetti forme

    Per utilizzare i cursori gialli, seleziona prima la forma e quindi trascinale in base alle proprie esigenze.

    Cambia curva metro
  • Ripeti i passaggi precedenti per disegnare più linee.
  • Trascina la forma Etichetta fino al punto iniziale o finale di ogni linea. Specifica i loro nomi per distinguerli.
  • Forma etichetta

    Aggiungi delle stazioni

    Edraw include tre tipi di stazioni basate sulle funzionalità della metropolitana: Stazione, Stazione di trasferimento e Stazione incrociata.

    Stazione
  • Trascina le forme delle stazioni sulle linee della metropolitana.
  • Posiziona le stazioni nelle posizioni corrette.
  • Fai doppio click sulla casella di testo per inserire i nomi delle stazioni.

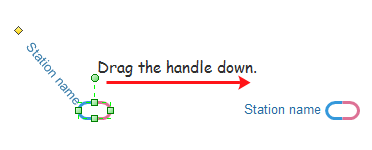

  • Trascina il cursore giallo per modificare l'angolo del testo.

    Sposta casella di testo

    Colora ogni linea di un colore diverso

  • Scegli una linea e clicca su Home per utilizzare il comando Riempi.
  • Seleziona tutte le stazioni e clicca su Linea per scegliere lo stesso colore di quello appena utilizzato.
  • Ripeti i passaggi precedenti per cambiare il colore delle altre linee della metropolitana.
  • Colore riempimentoRiempimento linea

    Regole per disegnare una mappa di una metropolitana

    Regola 1: assicurati che le stazioni adiacenti e non adiacenti mantengano una certa distanza minima. Le stazioni non possono intersecarsi tra loro o sovrapporsi ai vertici e ai bordi della mappa. In questo modo la mappa sarà più leggibile.

    Regola 2: crea poche curve lungo una determinata linea della metropolitana, specialmente nelle stazioni di trasferimento in cui si intersecano più linee. Se le curve sono inevitabili, gli angoli ottusi sono preferiti agli angoli acuti, cioè l'ordine di preferenza è 135, 90 e 45 gradi. Questa regola aiuta i passeggeri a leggere più facilmente la mappa.

    Regola 3: preserva la posizione relativa tra le stazioni della metropolitana. Ad esempio, una stazione a est di un'altra stazione in realtà non dovrebbe apparire a sinistra di quella stazione sulla mappa. Questo supporta la mappa mentale (geografica) dei passeggeri.

    Regola 4: etichetta le stazioni con i loro nomi e assicurati che le etichette non oscurino altre etichette o parti del diagramma. Preferibilmente tutte le etichette tra due stazioni di trasferimento sono posizionate sullo stesso lato della linea; le stazioni su una linea orizzontale possono anche essere etichettate alternativamente sopra e sotto la linea per risparmiare spazio. Le etichette sono gli elementi essenziali di una mappa.

    Regola 5: usa colori distintivi per indicare le diverse linee della metropolitana.

    Esempi di mappa della metropolitana di una città

    Esempi di mappe della metropolitana

    Puoi utilizzare appieno questo file vettoriale e apportare alcune modifiche per creare le tue mappe della metropolitana ed essere più veloce. Puoi trovare altre risorse su questi link: città; Mappa della metropolitana.

    Esempi di mappe della metropolitana

    L'immagine a destra mostra la mappa della metropolitana di Shenzhen (2015). Come puoi vedere, Edraw può produrre mappe di alta qualità.

    Etichetta della metropolitana
