¿Qué es un diagrama de flujo del programa? – Definición y ejemplos

> ¿Qué es un diagrama de flujo del programa? – Definición y ejemplos
El diagrama de flujo del programa es la forma más sencilla de descubrir los errores en un programa antes de ejecutarlo, lo que ahorra mucho tiempo, trabajo y dinero.

Este artículo presentará la definición del diagrama de flujo del programa desde muchos aspectos y esperamos que ayude a los programadores en el futuro al dibujar el diagrama de flujo del programa.

Definición del diagrama de flujo del programa

El diagrama de flujo del programa es un diagrama que utiliza un conjunto de símbolos gráficos estándar para representar la secuencia de instrucciones codificadas que se introducen en una computadora, lo que le permite realizar operaciones lógicas y aritméticas específicas. Es una gran herramienta para mejorar la eficiencia del trabajo. Hay cuatro símbolos básicos en el diagrama de flujo del programa, inicio, proceso, decisión y finalización. Cada símbolo representa una parte del código escrito para el programa.

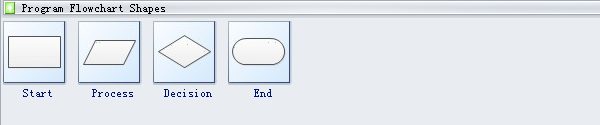

Programa de símbolos de diagrama de flujo

Inicio símbolo de evento señala el primer paso de un proceso.

Proceso es una serie de acciones o pasos tomados para lograr un fin particular.

Decisión es la acción o proceso de decidir algo o de resolver una pregunta.

Final  símbolo de evento representa el resultado de un proceso.

Pasos para crear diagramas de flujo del programa

Utilice el creador de diagramas de flujo del programa, puede crear diagramas de flujo del programa en minutos.

  1. Arrastre los símbolos relevantes del diagrama de flujo del programa y suéltelos en la página.
  2. El propósito de la tabla de programas es hacer que un programa complejo sea fácil y legible, lo que significa que debe confirmar su tema central y expresarlo simplemente con varios pasos.

  3. Arrastre los símbolos vectoriales relevantes y suéltelos en la página.
  4. Cada símbolo tiene su propia función dentro del programa, el diagrama de flujo no funcionará si hay un símbolo incorrecto.

  5. Información de texto en símbolos correctos.
  6. Las palabras clave simples o frases cortas harán que el diagrama de flujo sea mucho más claro y conciso.

  7. Conecte los pasos con la flecha según su orden correcto.
  8. Puede conectar las formas una por una o hacer clic en el botón flotante que ahorra mucho tiempo.

  9. Complete y verifique el diagrama de flujo de programación.
  10. Después de completar el diagrama de flujo del programa, verifíquelo antes de llevarlo a cabo para encontrar si hay algún error.

A continuación hay un ejemplo de diagrama de flujo del programa para usted.

Diagrama de flujo del programa de puntuación

Beneficios del diagrama de flujo del programa

Las ventajas del diagrama de flujo del programa son las siguientes:

  1. El diagrama de flujo del programa puede ayudar a los programadores a encontrar el error en el proceso antes de llevarlo a cabo.
  2. Funciona como un modelo al analizar los sistemas y desarrollar programas, lo que hace que la codificación sea más eficiente.
  3. Mejora la eficiencia de los programadores para mantener el programa operativo.
  4. Con la ayuda del diagrama de flujo del programa, es mucho más fácil comunicar la lógica de un sistema a todos los interesados.

Software para el dibujo del diagrama de flujo del programa

El creador de diagramas de flujo Edraw es el software ideal para crear diagramas de flujo de programas.

  1. Ofrece a los usuarios un conjunto de herramientas de uso múltiple para diseñar varios diagramas de flujo de programas, que satisfacen la demanda de diferentes programadores.
  2. Diagrama de flujo Maker Ribbon

  3. Proporciona a los usuarios abundantes ejemplos y plantillas de diagramas de flujo editables, pueden usar esos ejemplos y plantillas incorporados, o hacer cambios para crear otros nuevos.

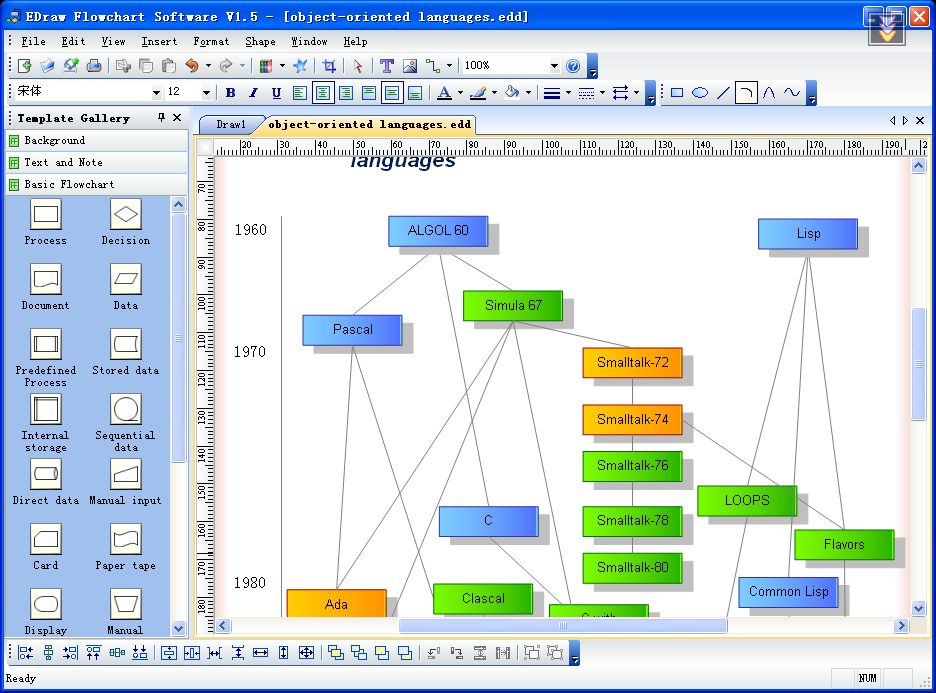

  4. Interfaz de diagrama de flujo

  5. El dibujo inteligente permite a los usuarios conectarse, alinear y espaciar formas automáticamente. Una vez que comienza una forma, los usuarios pueden hacer clic en los botones flotantes para finalizar el resto, lo que mejora la eficiencia del trabajo de manera espectacular.
  6. Dibujo inteligente

Ejemplos de diagramas de flujo del programa

Los siguientes son algunos ejemplos de diagramas de flujo del programa tomados de la vida diaria para su referencia, que son interesantes y se pueden entender sin esfuerzo. Haga clic en los ejemplos del diagrama de flujo del programa para ver más ejemplos si le interesa.

Diagrama de flujo del proceso

Diagrama de flujo de programación

Diagrama de flujo de programación de desarrollo de software

Diagrama de flujo del algoritmo Ejemplo 4
