Símbolos HVAC de P&ID y su uso

> Símbolos P&ID > Símbolos HVAC de P&ID y su uso
Publicado por Edraw | 2024-08-16 17:18:33
Los símbolos HVAC predibujados representan actuadores, filtros de aire, acondicionadores de aire, cortinas de aire, enfriadores de edificios, condensadores, difusores, amortiguadores, ventiladores, etc. Los símbolos vectoriales ayudan a desarrollar diagramas y documentaciones precisas y con calidad de presentación.

Del P&ID HVAC biblioteca de símbolos, obtendrá una gran variedad de símbolos HVAC de P&ID de alta calidad. Estos símbolos son excelentes recursos cuando crea diagramas de tuberías e instrumentación. Aquí tendrá una descripción general de los símbolos, cómo se ven y cómo usarlos en los diagramas.

Descarga gratuita del software P&ID y mira todos los ejemplos

EdrawMax

Software de diagramas todo en uno
Admite más de 210 tipos de diagramas
Plantillas & Símbolos masivos
Importa & Exporta archivos de Visio®
Compatible con Windows, Mac, Linux, Web, iOS y Android
Comparte tus diseños en cualquier momento y en lugar
Seguridad verificada | Sin anuncios | ai Impulsado por IA
Seguridad verificada | Sin anuncios | ai Impulsado por IA
Seguridad verificada | Sin anuncios | ai Impulsado por IA

Símbolos de climatización

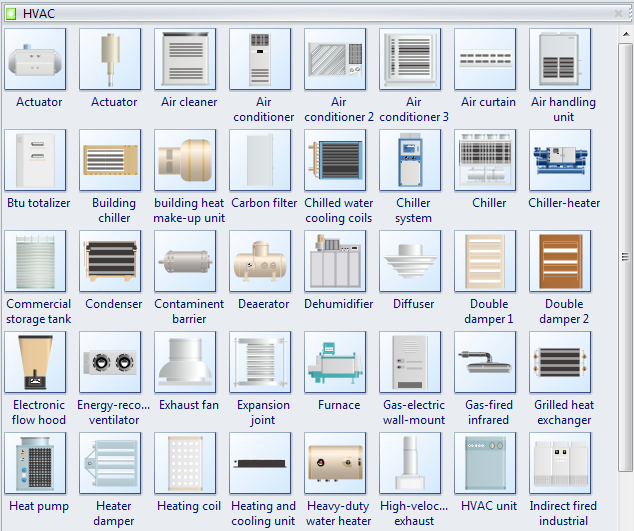

La biblioteca de símbolos Edraw HVAC contiene una gran variedad de formas HAVC. Encontrará actuadores, filtros de aire, acondicionadores de aire, cortinas de aire, enfriadores de edificios, condensadores, deshumidificadores, difusores, intercambiadores de calor con parrilla, bombas de calor, campanas de flujo electrónico, ventilaciones de techo, amortiguadores, ventiladores y más.

Símbolos HVAC PID

Air Cleaner es un filtro que evita que el polvo y otras partículas entren en la entrada de aire de un motor de combustión interna.

Filtro de aire

El aire acondicionado es un aparato para controlar, especialmente bajar, la temperatura y la humedad de un espacio cerrado.

Aire acondicionado

Building Chiller es un dispositivo que se utiliza para bajar la temperatura de un edificio.

Construir enfriador

Ventilador es un dispositivo que hace circular aire fresco y expulsa el aire viciado o viciado.

Ventilador

El desaireador es un dispositivo ampliamente utilizado para la eliminación de oxígeno y otros gases disueltos del agua de alimentación de las calderas generadoras de vapor.

Deaerator

Cómo usar los símbolos de HVAC

Este grupo de símbolos está incluido en la categoría Automatización industrial de la biblioteca de símbolos. Cuando inicie una plantilla de dibujo Utility-Generation P&ID, la biblioteca de símbolos se abrirá automáticamente. Puede arrastrar una forma requerida de la biblioteca y soltarla en el lienzo.

Las formas que tienes son gráficos vectoriales, que son totalmente personalizables.

Tamaño escalable

Puede escalar la forma a cualquier tamaño sin perder la resolución de la pantalla.

Tamaño de cambio de símbolo HVAC

color cambiable

Puede cambiar los colores de relleno libremente para que coincidan con su propio tema.

Consejos:

  1. Para cambiar el color de relleno de una parte de una forma, primero debe seleccionar la subforma. Haga clic en la forma secundaria que desea cambiar de color varias veces hasta que se seleccione correctamente (habrá un marco de selección azul), luego puede cambiar esta forma secundaria con un nuevo color y con otras partes sin cambios.
  2. O puede desagrupar la forma primero (vaya al menú Inicio y haga clic en el botón Desagrupar) y cambie el color de cualquier subforma libremente.

Símbolo HVAC Cambiar color

forma separable

Para hacer las formas a la medida de sus necesidades, puede quitar una parte o agregar elementos adicionales fácilmente. Para hacer esto, primero debe hacer clic en el botón Desagrupar para desagrupar la forma en el menú Inicio.

Forma separada del símbolo HVAC

Más símbolos de P&ID HVAC

Puede descubrir más símbolos HVAC a través de nuestra búsqueda de símbolos en la biblioteca.

Más símbolos PID HVAC

Uso de símbolos HVAC para diseñar P&ID

Para comprender mejor la aplicación de los símbolos de Edraw, aquí proporcionamos algunos ejemplos completos de P&ID que utilizan símbolos HVAC.
