Software de diagramas IDEF0: crea diagramas IDEF0 y diagramas comerciales rápidamente con abundantes ejemplos y plantillas. Proporciona algunos conocimientos sobre IDEF0.

Definición de IDEF

Diagrama IDEF

IDEF se basa en la Técnica de Diseño y Análisis Estructurado (SADT), un enfoque gráfico de la descripción de sistemas, introducido por Douglas T.Ross en principios de la década de 1970. Desde entonces, los analistas de sistemas de Softech, Inc. han refinado y utilizado SADT en una amplia variedad de problemas. En 1981, el programa de la Fuerza Aérea de los EE. UU. La fabricación Asistida por Computadora (ICAM) estandarizó e hizo público un subconjunto de SADT, llamado IDEF.

El diagrama IDEF0 se utilizó originalmente para aplicar métodos estructurados y comprender mejor cómo mejorar la productividad de fabricación. IDEF0 se creó inicialmente en Northrop Corporation en 1966, y SofTech lo comercializó por primera vez en 1972. Un diagrama de actividad IDEF0 contiene un nivel de descomposición de un proceso. Los recuadros dentro de un diagrama muestran los subprocesos del proceso padre nombrado por el diagrama. Las flechas entre los recuadros muestran el flujo de productos entre procesos.

Software innovador IDEF0

Edraw Max es un software de diagramas IDEF0 fácil de usar, que crea diagramas IDEF0 y diagramas comerciales rápidamente con abundantes ejemplos y plantillas.

Software IDEF0

Descarga gratis el software IDEF0 y mira todos los ejemplos

Crea diagramas jerárquicos utilizando modelos de procesos IDEF0 para la gestión de la configuración del modelo, el análisis de necesidad y beneficios, las definiciones de requisitos y los modelos de mejora continua.

Requisitos del sistema

  • Compatible con Windows 7, 8, 10, XP, Vista y Citrix
  • Compatible con Windows de 32 y 64 bits
  • Compatible con Mac OS X 10.2 o posterior
  • Características del software

    Edraw es:
    1. Moderno
    2. Basado en vectores
    3. Más que diagramas IDEF0, IDEF1, IDEF2. Puede hacer más de 200 tipos de diagramas
    4. Fácil de usar gracias a la interfaz de arrastrar y soltar, símbolos prefabricados y herramientas de formato automático
    5. Acompañado de una gran cantidad de plantillas y ejemplos bien diseñados
    6. Diseñado con una amplia compatibilidad de formatos de archivo

    Formas del diagrama IDEF0

    Los diagramas IDEF0 suelen incluir los siguientes componentes:

    Diagrama de contexto: El diagrama más alto de un modelo IDEF0.

    Diagrama padres/hijo: Una jerarquía de descomposición IDEF0 utilizando relaciones padres/hijo.

    Árboles de nodos: Estructuras de nodos en forma de árbol, y que se utilizan para representar una descomposición IDEF0 completa en un solo diagrama.

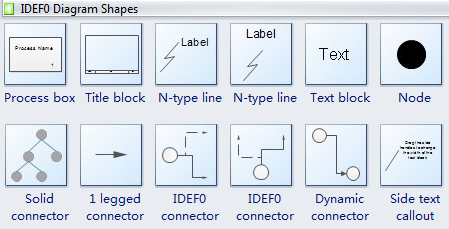

    Formas de diagrama IDEF0

    Los beneficios de usar IDEF0 para modelar procesos comerciales

    1. Comprensión: el modelado ayuda a descubrir la naturaleza del negocio que se modela; es decir, lo que se está haciendo en el negocio.
    2. Comunicación: una vez que se ha alcanzado la compresión de la naturaleza de los procesos comerciales, se puede documentar y estos documentos se pueden compartir fácilmente.
    3. Iluminación: el modelado ayuda a descubrir anomalías, redundancias, deficiencias e ineficiencias en el proceso empresarial existente.
    4. Mejora: un modelo permite seleccionar las áreas y los procesos deficientes de la empresa y mejorarlos.
    5. Rediseño: un modelo proporciona una base tangible para rediseñar un proceso, realizando simulaciones del proceso empresarial rediseñado según lo definido por la estrategia. Esto significa que las estrategias se pueden probar antes de que se lleve a cabo la implementación.

    Las técnicas de modelado IDEF0

    Un modelo IDEF0 representa las actividades del negocio desde el punto de vista de la empresa, cómo se interrelacionan esas actividades comerciales, los recursos utilizados para realizar cada actividad, y el resultado o producto de cada actividad. El modelo consta de gráficos y texto asociado que respaldan los gráficos.

    La técnica de modelado IDEF0 consiste en un lenguaje gráfico y un proceso de modelado que se puede utilizar para desarrollar una descripción del proceso. Es una forma intuitiva de definir, analizar y documentar el negocio y los procesos del negocio en conjunto.

    La notación IDEF0 se estandarizó en 1993 por el Instituto Nacional de Estándares y Tecnología de los Estados Unidos y el Departamento de Comercio de los Estados Unidos. IDEF0 es un subconjunto de la metodología completa de modelado del sistema IDEF0 que incluye modelado de procesos e información.

    Existe una serie de procesos de negocio y notaciones de modelado de información. La mayoría de estos son parte de metodologías propias desarrolladas por firmas consultoras.

    Al ser de dominio público, están desmantelando la Torre de Babel al punto donde ahora se puede lograr el propósito principal y la comunicación de un modelo.

    El modelado del negocio y todos sus procesos es especialmente difícil porque, incluso en pequeñas y medianas empresas, los procesos empresariales son complejos y se denominan de complejidad media. El método IDEF0 facilita el modelado de la empresa como un sistema complejo para que pueda ser comprendido y mejorado.

    Modelado de procesos de negocio mediante diagramas IDEF

    Los diagramas IDEF (Definición integrada) se introdujeron en 1981 como parte del proyecto de Fabricación Asistida por Computadora Integrada (ICAM). Existen numerosos métodos IDEF, pero dos de ellos sirven como base para los modelos de procesos de negocio: el método IDEF0 que se enfoca en el modelado de actividades y el método IDEF3 que logra la descripción del proceso y se puede utilizar para generar rápidamente especificaciones de modelos de simulación de eventos discretos (Mayer et al. 1998)El método IDEF0 está diseñado para modelar las decisiones, acciones y actividades de una organización u otro sistema y está dirigido a comunicar y analizar la perspectiva funcional de un sistema (Mayer et al 1998).

    Quizás la principal fortaleza de IDEF0 es su simplicidad, ya que utiliza solo una construcción de notación, llamado ICOM (Input-Control-Output-mechanism). IDEF3 describe procesos como secuencias ordenadas de eventos o actividades. Como tal, IDEF3 es una técnica de modelado de flujo de procesos impulsada por escenarios, basada en la Captura directa de las relaciones de precedencia y causalidad entre situaciones y eventos (Mayer et al 1998). El objetivo de un modelo IDEF3 es proporcionar un método estructurado para expresar el conocimiento de los expertos en el dominio sobre cómo un sistema u organización particular funciona (a diferencia de
    IDEF0, que se ocupa principalmente de que las actividades que realiza la organización). Similar a IDEF0, la principal fortaleza de IDEF3 es la simplicidad de su notación, que se basa en un solo constructo básico, llamado UOB (Unidad de comportamiento).

    Ejemplos de diagramas IDEF0

    Es fácil iniciar un diagrama de flujo IDEF a partir de ejemplos existentes o plantillas. En el software, puedes encontrar diagramas de flujo IDEF bien construidos que puedes usar.

    diagrama idef0
