¿Cómo crear un árbol de fallas?

Antes de mapear el árbol de fallas, hay algunos trabajos preparatorios necesarios. Es como afilar el hacha, lo que mejorará la eficiencia y la efectividad.

1. Define el evento no deseado que se analizará (el foco del FTA).
2. Define el límite del sistema (el alcance del FTA).
3. Define los eventos causales básicos a ser considerados (la resolución del FTA).
4. Define el estado inicial del sistema (los eventos básicos del FTA).

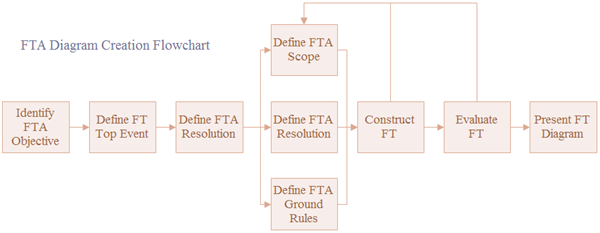

Aquí hay una ilustración de los pasos generales para crear un diagrama de árbol de fallas.

El software de diagrama de árbol de fallas Edraw facilita el análisis del árbol de fallas, debido a la autogeneración ayuda a crear diagramas rápidamente. Comienza seleccionando la plantilla de análisis del árbol de fallas que incluye todos los símbolos estándar necesarios y luego simplemente inserta tu información. Sigue estos simples pasos para dibujar un sorprendente diagrama de árbol de fallas.

1. Inicia Edraw. - > selecciona Nuevo . - > Elige Diagrama de negocios .
2. Haz doble clic en el icono de Análisis de árbol de fallas en el panel Plantillas .

1. La plantilla necesaria se abrirá junto con un lienzo en blanco.
2. Para comodidad de los usuarios, también se abren las bibliotecas de Llamadas y Flechas . (Consulta el artículo: Símbolos del árbol de fallas para obtener ilustraciones más detalladas de la simbología: los componentes básicos del árbol de fallas. )
3. Arrastra formas desde el panel de bibliotecas al lienzo en blanco. Cuando arrastras más de una forma al lienzo, algunas cuadrículas dinámicas aparecerán automáticamente. A través de estas cuadrículas, puedes ver si las formas están alineadas y espaciadas de manera uniforme.



4. Conecta formas utilizando la función de conexión automática. También puedes presionar Ctrl + Shit + 4 para activar el conector recto rápidamente. ( Nota : para descubrir el atajo de una determinada función, mueve el cursor sobre el botón correspondiente y luego la ayuda dinámica mostrará su atajo de teclado).



5. Alinear y distribuir formas. - > Aplicar un tema adecuado.

Hecho. Ninguna otra herramienta te ofrece una solución tan fácil. Solo se necesitan unos minutos para hacer un diagrama de aspecto profesional gracias a la función de automatización. Pruébalo tú mismo .

No es necesario decir que la forma más sencilla de crear un árbol de fallas es editar una plantilla bien diseñada. Con todo bien formateado, solo necesitas reemplazar el contenido. Echa un vistazo a algunas increíbles plantillas de árbol de fallas a continuación.

Árbol de falla de choque de aeronaves	Árbol de fallas de rotación de empleados	Árbol de fallas del ventilador del motor
