Tres Circuitos Eléctricos Básicos

> Tres Circuitos Eléctricos Básicos
Los circuitos eléctricos básicos usan símbolos estándar para los componentes del circuito. Comprender los circuitos eléctricos básicos es de gran importancia hoy en día.

Desde hogares hasta industrias, todos dependemos de la electricidad. La corriente eléctrica fluye en un circuito eléctrico cerrado. El circuito eléctrico es un camino en el que los electrones de un voltaje o fuente de corriente fluyen. Entender los conocimientos básicos de circuitos eléctricos te ayudará en gran medida a dibujar diagramas de ingeniería. Puedes dibujar rápida y correctamente diagramas de ingeniería con la ayuda de un creador de diagramas de ingeniería.

Edraw Max - un Software de Diagrama Todo en Uno

  • Cree sin esfuerzo más de 260 tipos de diagramas.
  • Proporcionar varias plantillas y Símbolos para satisfacer sus necesidades.
  • Interfaz de arrastrar y soltar y fácil de usar
  • Personaliza cada detalle utilizando kits de herramientas inteligentes y dinámicos
  • Compatible con una variedad de formatos de archivo, como MS Office, Visio, PDF, etc.
  • Siéntete libre de exportar, imprimir y compartir tus diagramas

Circuito CA para Lámpara

Los circuitos eléctricos básicos de CA para la lámpara tienen una celda, una luz y un interruptor. Para hacer un circuito, estos componentes están conectados con cables metálicos de conexión.

Cuando el interruptor está cerrado, la lámpara se enciende. Esto se debe a que hay un camino continuo de metal para que la corriente eléctrica fluya. Si hubiera interrupciones en el circuito, la corriente no podría fluir. La corriente fluye alrededor del circuito. La célula empuja la corriente alrededor del circuito. A medida que la corriente pasa a través de la lámpara, hace que se encienda.

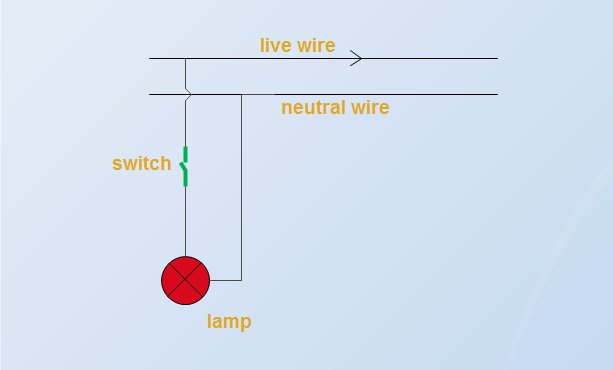

AC Circuit for Lamp

La construcción de un circuito de lámpara con interruptor presenta un proyecto de construcción de electrónica simple que te permite explorar el uso de un simple interruptor de encendido/apagado para controlar una lámpara. La ubicación de un interruptor en un circuito a menudo no importa. Hay una cosa a la que debes prestar atención: si el circuito se rompe en algún lugar, la corriente no puede fluir; por lo tanto, si el interruptor está antes o después de la lámpara no importa.

Circuito de Carga de la Batería

El circuito para recargar las baterías en un producto portátil es una parte importante de cualquier diseño de fuente de alimentación. La complejidad y el costo del sistema de carga dependen principalmente del tipo de batería y el tiempo de recarga. Muchas personas quieren tener equipos de carga rápida sin conocer su principio de funcionamiento.

Battery Charging Circuit

Es importante tener en cuenta que la carga rápida solo se puede realizar de forma segura si la temperatura de la celda está dentro de 10-40 ºC, y 25 ºC generalmente se considera óptimo para la carga. La carga rápida a temperaturas más bajas (10-20 ºC) debe hacerse con mucho cuidado, ya que la presión dentro de una celda fría aumentará más rápidamente durante la carga, lo que puede hacer que la celda libere gas a través de la ventilación de presión interna de la celda (lo que acorta la vida útil de la batería).

Circuito Electrico de Aire Acondicionado

Los motores para equipos de aire acondicionado y refrigeración son motores de propósito especial llamados herméticos, lo que significa que están sellados. Debido a que están en la misma carcasa que el compresor y están operando en el refrigerante, su enfriamiento y otras características difieren de las de los motores no herméticos.

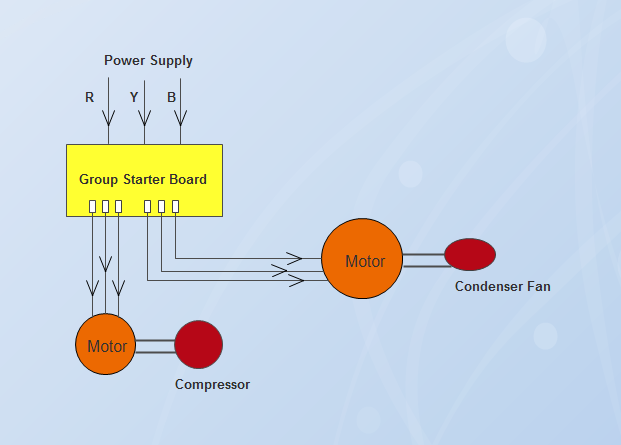

Air Conditioning Electric Circuit

Los ventiladores del compresor y del condensador son accionados por un motor de inducción de CA trifásico de velocidad fija simple, cada uno con su propio arrancador y suministrado desde un tablero de distribución. El termostato opera el sistema de aire acondicionado en la sala de estar. Si se instalan múltiples unidades de tratamiento de aire y compresores, debes encontrar un termostato para cada área que atiende ese equipo.
