使用免费的模板和实例绘制UML部署图。绘制UML部署图变得前所未有的容易。

UML 部署图

部署图是UML用来显示系统中软件和硬件的物理架构。它用来描述系统的硬件配置,硬件部署以及软件构建和模块在不同节点上分布的模型图。从部署图中,您可以了解到软件和硬件组件之间的物理关系以及处理节点的组件分布情况。使用部署图可以显示运行时系统的结构,同时还传达构成应用程序的硬件和软件元素的配置和部署方式。

试用UML部署图软件,您可以轻松模拟系统的硬件拓扑结构,嵌入式系统,服务器系统或客户端系统的硬件细节的分布等等。

UML 部署图软件

UML 部署图软件

使用亿图软件,不论是专业人员还是新手都可以很轻松的绘制UML部署图。打开软件,你会发现绘制UML部署图所需要的形状和符号,您只需从图库中将所需要的形状拖放到绘图页面,然后用智能连接线进行连接。 所有的图形都具有矢量格式,您可以轻松改变图形大小颜色,线条样式和总体风格。大量可编辑的例子和模板供使用。绘制结束后,您可以根据需要导出图表到PDF,JPG,Word等等其他格式。
下载UML部署图软件

UML部署图符号

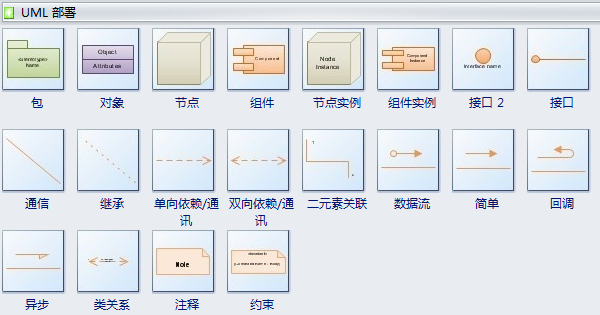

亿图提供大量绘制UML部署图所需要的符号和形状,包括包,对象,节点,组建,节点实例,组建实例,接口,通信,继承,数据流,回调等等,帮助您快速创建UML部署图。

UML部署图符号

部署图示例

左边是一个部署图实例供用户参考。您可以点击浏览大图,或者直接下载编辑源文件。

合作图示例

亿图为你准备了一个合作图供参考和使用。希望可以为您的图表设计提供灵感。
