制作一幅复杂的流程图

亿图可以帮助用户轻松制作大型复杂的流程图。如果你正在创建复杂的流程图,你需要不受绘图空间的限制,需要亿图提供的灵活链接技术和有效的绘图工具。

绘图页面自动拓展

在亿图中,如果流程图跨过一页,此页面就会自动水平或垂直扩展。当然,你也可以手动改变绘图页面大小和方向,包含更多流程图符号。

自动扩展页面

支持多页绘图

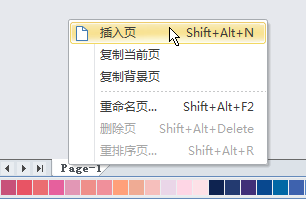

你可以在多个页面中绘制多张流程图,所有的流程图都在同一个文件中。在页面左下角右击页码标签,在弹出菜单中点击插入页。

支持多页绘图

智能连接线

通过智能的连接线,亿图能自动连接所添加的新形状。连接后,在你拖动形状时仍可保持连接状态,连接线还能自动重排连接路径,如此则节约了很多编辑时间,不需反反复复修改、连接。

智能连接线

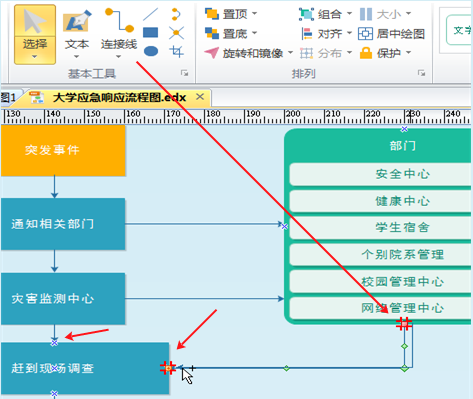

点击开始菜单下基本工具栏中的连接线工具。流程图符号都自带有连接点,激活连接线工具后,鼠标接近连接点时,它们变为蓝色的叉符号。点击连接点处,一条连接线出现。把连接线拖向另外一个符号,移到连接点处,连接点变红时表示连接成功。

链接流程图符号

如果一张流程图过于复杂,你可以把它扩展到几张页面。比如,你可以用一个结束符号代表另外一个流程,或者一个文件符号代表一个形状,然后用超链接把这些符号链接到它们实际指代的流程或文件。

离页引用

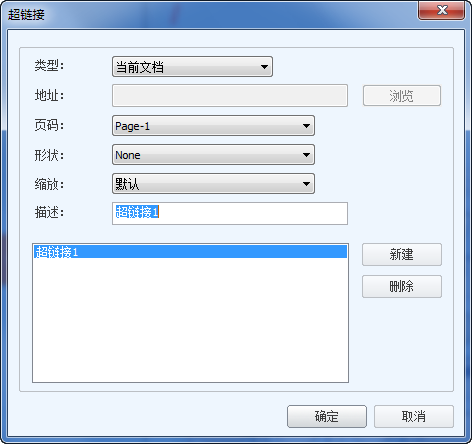

拖拽一个离页引用符号到绘图页面后,一个超链接设置对话框自动弹出。你可以选择链接一个页面、形状或者文件。给流程图添加链接

定义流程图数据

亿图提供流程图和海量其它类图形的绘图资源。亿图的流程图还可以作为管理流程信息的一种方法。通过自定义属性,每个形状都能储存关于流程的信息。比如,一个流程形状可以存储费用、持续时间和价格的信息。选择一个形状然后按F4键打开自定义属性对话框。

定义流程图形状数据

管理你的流程图信息就是这么简单,直接在自定义属性中输入信息即可。
