最常用的流程图符号

如果你准备绘制一个简单的流程图却没有足够的时间学习关于流程图的详细信息,你可以阅读下面的文章学习最常用的流程图符号。

亿图建议你使用标准流程图符号绘制流程图。通过一套通用,标准的流程图,人们可以更加准确、轻松地理解流程图。

目前,国际标准化组织(ISO)已经定义了标准的流程图符号。以下列举最一些常用的流程图符号。

流程—代表流程图中的一个流程或者步骤。

流程符号

判定—指一个决定的结果对下一步的影响。可能有多种结果,但是一般只有两种:是和否。

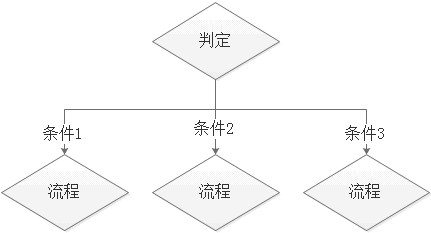

有多种结果的判定符号

决定—代表用户从互相排斥的选项中做出的决定,比如,一个学生选择不同的课程。

开始或结束—指流程的开始或者结束点。

开始符号

结束符号

存储数据—指信息正在从外部进入流程或者正离开流程。

信息存储符号

推迟—代表等待的阶段,没有活动发生。在过程图解中,推迟通常很重要,因为他们可能导致产品成本增加或者推迟生产进程。

推迟符号

手动输入—表示对从该点起导向流程的,如在线测试或者问卷调查表中的用户响应。

手动输入符号

离页引用—用流程图中两页之间的、一个子流程和显示此子流程的另一单独流程图之间的超链接。

离页引用符号

文档—代表产生文档的步骤。

文档符号
