네트워크 토폴로지 그리는 방법 알아보기
비즈니스 환경에서 효율적인 네트워크 설계는 중요한 요소입니다. 기업의 경쟁력과 성공에 영향을 미칠 수 있기 때문에 다양한 전략과 요구사항을 고려하여 설계를 해야 합니다. 요구조건 분석, 확장성, 보안, 모니터링과 관리 요인을 빠짐없이 검토하여야 합니다.
네트워크 토폴로지를 결정하는 것도 중요합니다. 네트워크 연결망이자 연결 방식을 가리키는 말인 네트워크 토폴로지를 적절하게 선택해 구성해야 성공적인 네트워크 설계가 가능합니다.
네트워크 토폴로지의 정의와 유형, 필요성 및 이드로우맥스(EdrawMax)를 활용해 네트워크 토폴로지 그리는 방법을 살펴보도록 하겠습니다.
Part 1: 네트워크 토폴로지란?
1-1. 네트워크 토폴로지 정의
네트워크 토폴로지는 노드(node)와 링크(link)를 연결해 놓은 집합 또는 연결 방식을 가리키는 용어입니다. 노드(node)는 서버, 라우터, 스위치 등의 네트워크 장치를 말하며, 링크(link)는 유·무선의 연결매체로 와이파이/LAN/케이블 등을 의미합니다. 네트워크 토폴로지는 노드와 링크가 어떻게 구성되어 있는가를 보여주며, 다양한 결과를 위해 여러가지 형식의 네트워크 토폴로지를 구성할 수 있습니다.
1-2 네트워크 토폴로지 유형 및 예시
스타 토폴로지(Star Topology) : 모든 노드가 가운데에 있는 스위치나 허브의 중앙 장치를 기반으로 연결된 형태입니다. 노드 추가와 삭제가 쉽습니다. 데이터가 다른 노드를 통과하지 않아도 되므로 안정성과 성능이 탁월합니다. 하지만 중앙 장치 의존도가 커서 중앙 장치 오류시 전체 네트워크에 영향을 끼치는 단점이 있습니다.
버스 토폴로지(Bus Topology) : 단일 네트워크인 메인 링크에 모든 노드를 연결한 형태입니다. 다른 토폴로지에 비해 설계 요구 사항이 적어 구성이 쉬워 소규모 네트워크에 적합합니다. 그러나 장치 수가 많아지면 정체현사이 발생해 성능 저하가 발생할 가능성이 있으며, 메인 링크에 문제가 생기면 전체 네트워크에 영향을 줍니다.
링 토폴로지(Ring Topology) : 각 노드의 좌우 노드와 연결되어 고리 형을 이루는 형태입니다. 노드 추가와 삭제가 쉽습니다. 노드 수가 많아져도 데이터 손실이 없다는 장점이 있으나 링크와 노드의 한 부분에만 오류가 생겨도 전체 네트워크가 영향을 받는 단점이 있습니다.
Part 2: 네트워크 토폴로지의 이점과 필요성
1-1. 네트워크 토폴로지 이점
네트워크 보안 및 문제 해결 : 네트워크 토폴로지는 네트워크 보완을 보다 효율적으로 유지하며, 상시 문제 해결에 보탭이 됩니다.
네트워크 정보 제공 : 네트워크에 연결된 장치 및 여러 시스템 간 네트워크에 대한 구조적 정보를 제공하는 역할을 합니다.
1-2 네트워크 토폴로지 필요성
네트워크 토폴로지를 파악하여 네트워크 병목현상을 해결하는 기준을 세울 수 있습니다. 네트워크 병목현상은 트래픽으로 데이터 흐름이 제한되는 상황을 가리킵니다. 네트워크 토폴로지를 통해 시스템 구조를 파악하면, 병목현상을 해결하기 위해 어느 서버나 회선의 사용량을 늘릴지 판단할 수 있습니다.
Part 3: 네트워크 토폴로지 그리는 방법
네트워크 토폴로지를 그리기 위해서는 도면을 제작하기 위한 다이어그램 작성 도구가 필요합니다. 데이터의 수정이 용이해야 하며 데이터의 다양한 수준과 섹션을 보여주기 위해서는 복수의 도면을 구성하는 편이 좋습니다. 이를 하나하나 수동으로 작업해 나가는 것은 시간과 노력이 많이 들고 실수를 초래할 수 있습니다. 전체 네트워크 시스템의 중대한 오류로 이어지기 전에 정확하고 편리한 작업을 위해 적절한 소프트웨어 사용을 권장합니다.
AI 다이어그램 툴인 이드로우맥스(EdrawMax)는 다양한 디자인과 다이어그램 템플릿, 아이콘과 기호를 제공하며 쉬운 인터페이스로 누구나 활용이 가능합니다. 여기에서 이드로우맥스를 통해 네트워크 토폴로지를 그리는 방법을 단계별로 소개해 보겠습니다. 우선 공식 웹사이트에서 무료 프로그램을 다운로드받아 설치하겠습니다.
Step1 이드로우맥스 템플릿 검색하기

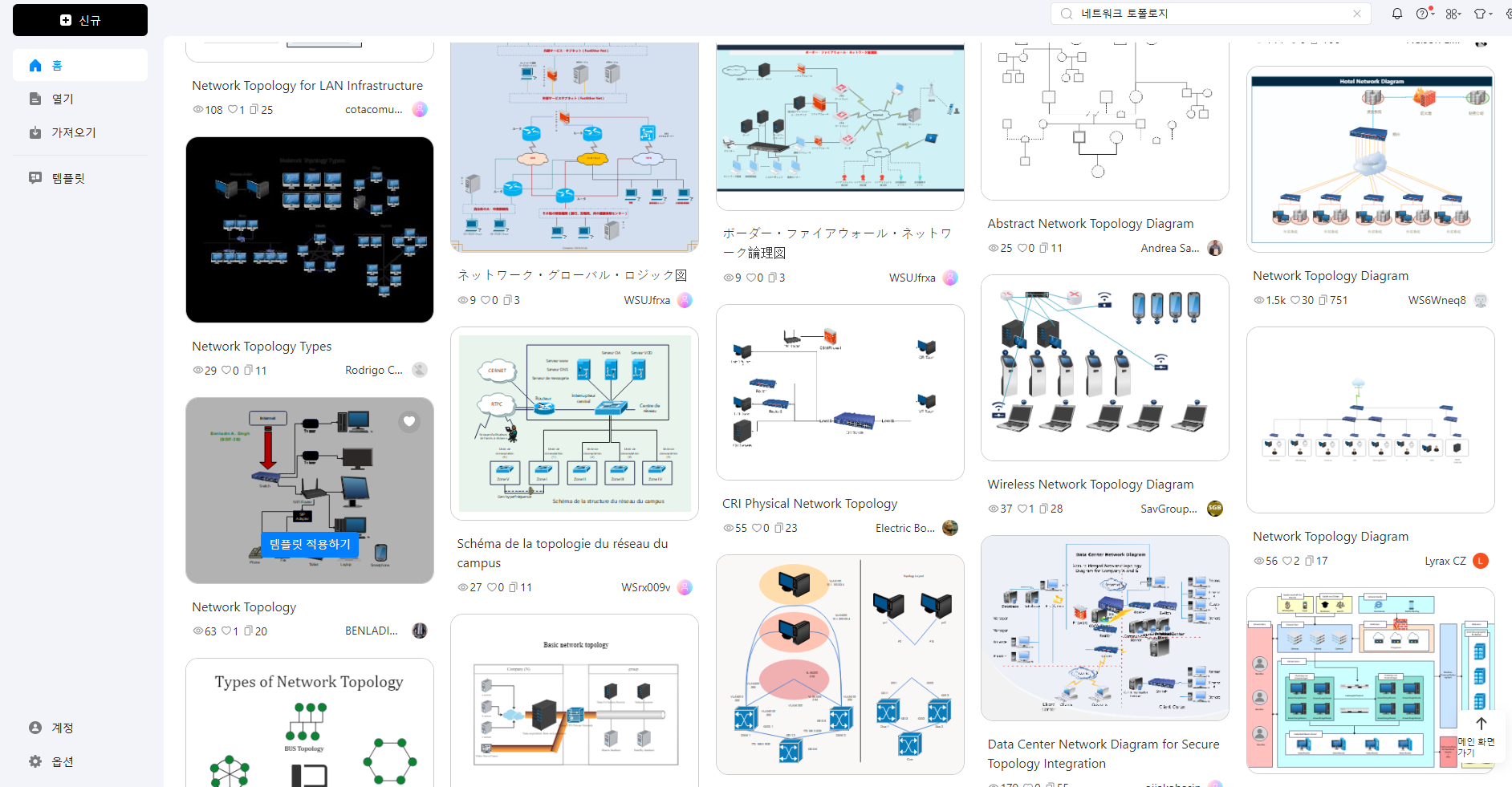

이드로우맥스를 실행해 검색창에 Network Topology를 넣고 검색합니다. 전세계 2,500만 명 이상이 사용하는 대규모 템플릿 라이브러리에서 네트워크 토폴로지 검색 결과가 나옵니다. 적절한 템플릿이 있다면 '템플릿 적용하기'를 눌러 편집 캔버스로 이동합니다. 택스트와 이미지를 자유롭게 수정할 수 있습니다.
Step2 템플릿 기호 편집하기

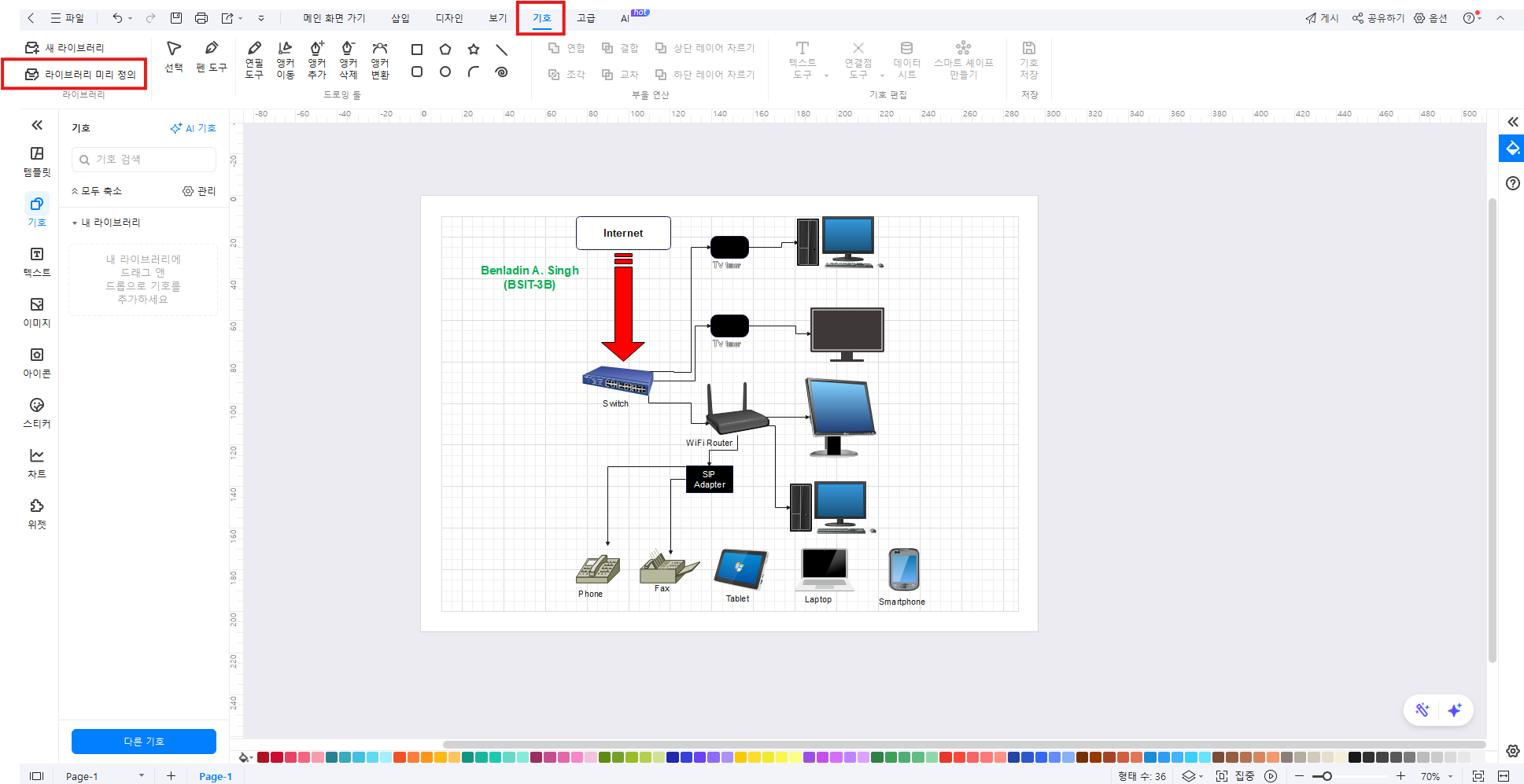

다이어그램을 그리기 위해 필요한 수많은 벡터 이미지가 '라이브러리'에 저장되어 있어 활용하면 간편합니다. 상단 메뉴 중 '기호'를 누르고 상단 좌측의 '라이브러리 미리 정의'를 누르면 기호 라이브러리로 들어갑니다. 네트워크 기기 이미지를 바꿔주려면 '디지털 제품' 항목을 선택해 폼에 체크한 후 확인을 눌러줍니다.
Step3 기타 세부 사항 편집하기

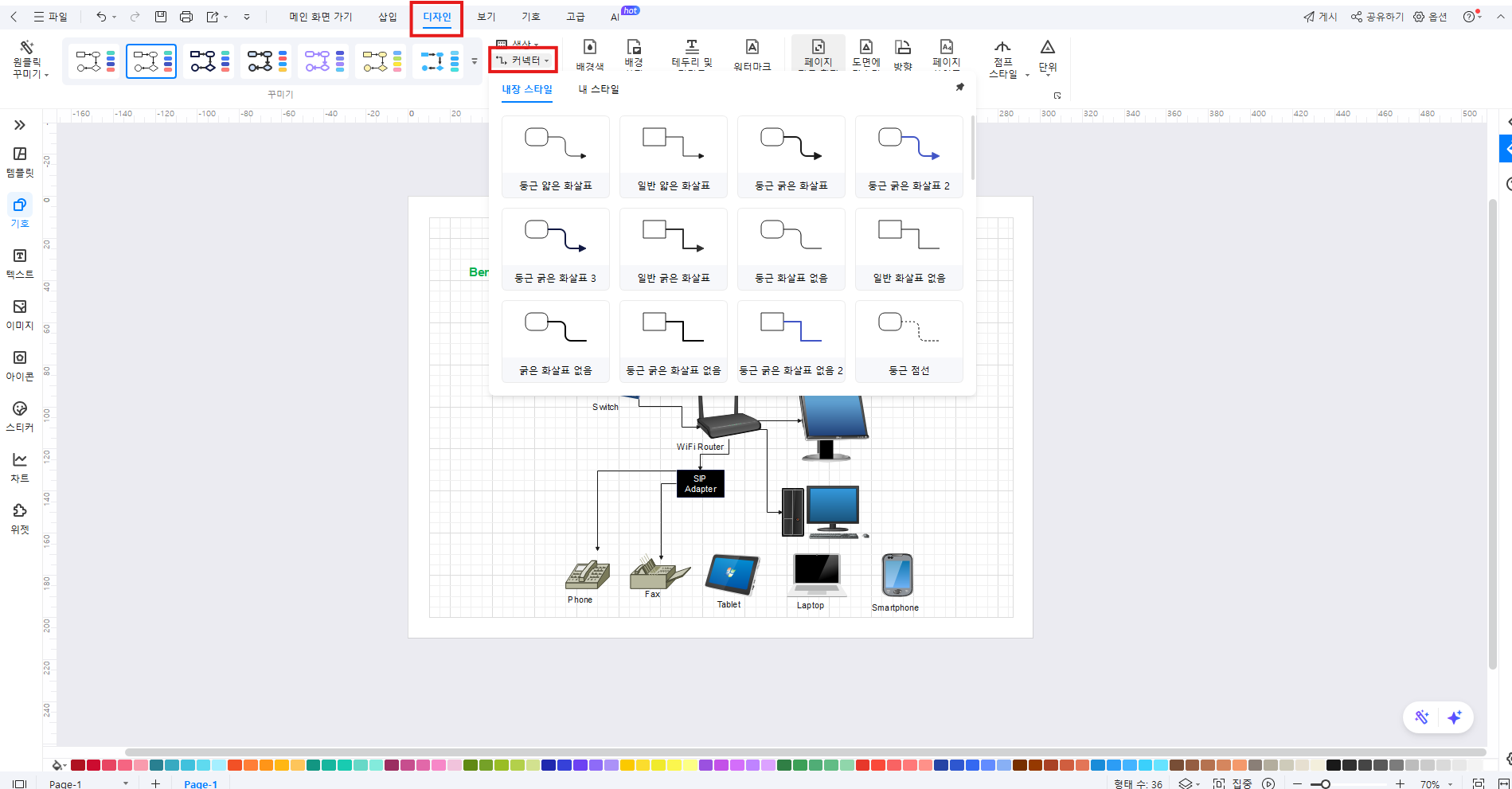

상단 메뉴에서 '디자인'을 클릭하면 커넥트 스타일을 변경하거나 새로 넣어줄 수도 있고, 배경색이나 배경사진, 워터마크 등 자유롭게 편집이 가능합니다. 필요한 만큼 편집하여 원하는 네트워크 토폴로지를 그릴 수 있습니다.
Step4 공유하기 통해 검토 요청

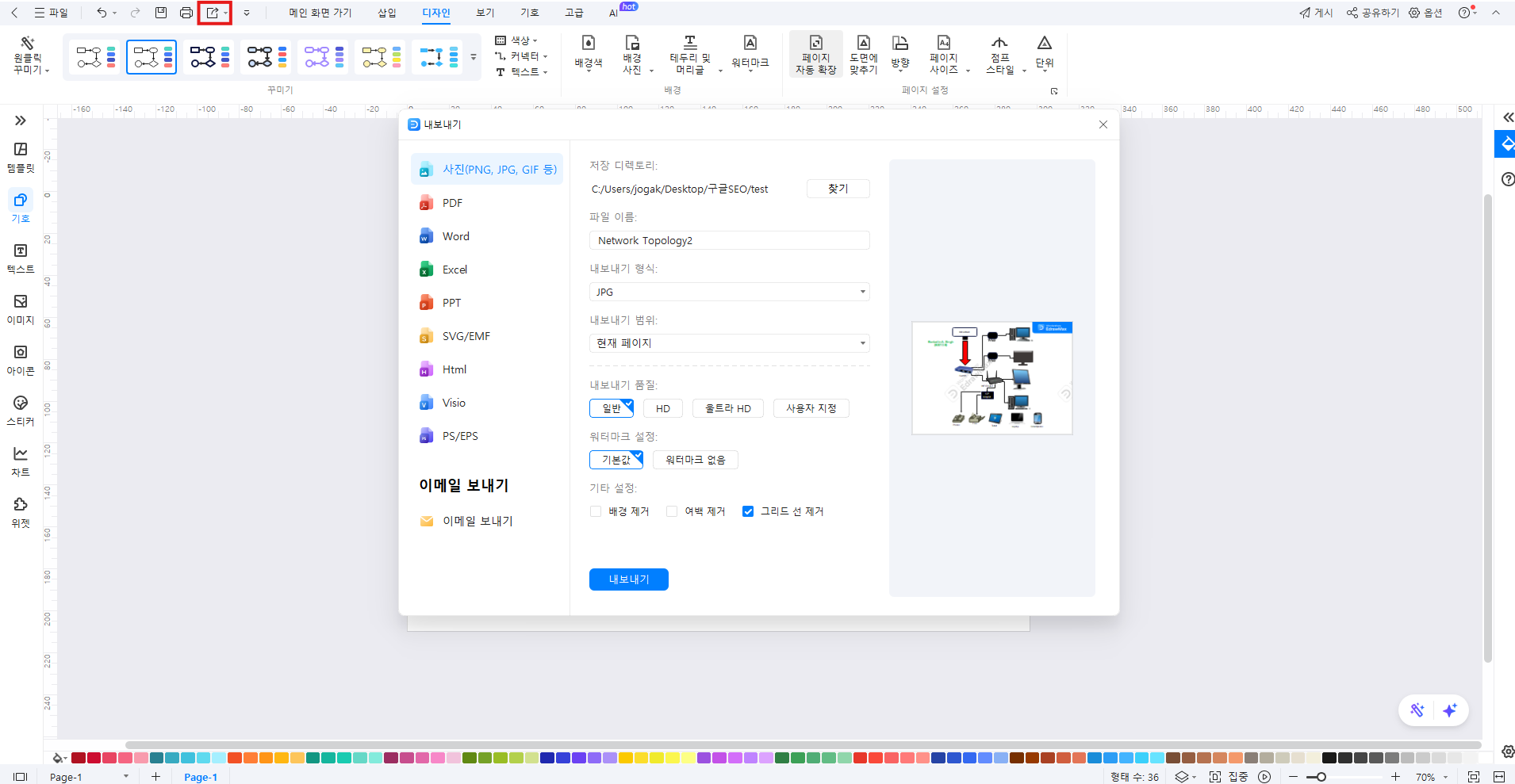

네트워크 토폴로지 구성은 팀 단위 협업과 검토가 필요한 경우가 많습니다. 우측 상단의 '공유하기'를 누르면 파일을 공유할 수 있습니다. 최대 100M 무료 클라우드 지원을 하고 있으며 iframe 형식의 코드로 전송하는 것도 가능하니 온라인 협업도 참 편리합니다. 파일을 완성해 저장 후 외부에서 편집하고 싶다면 '내보내기'를 활용해주세요.
이드로우맥스
올인원 다이어그램 소프트웨어
- 강력한 호환성: Visio,MS office 등 파일 호환 가능
- 다양한 운영체제: (윈도우,맥,리눅스,ios,android)
100% 안전 | Mac 버전으로 가기 >> 100% 안전 | Linux 버전으로 가기>> 100% 안전 | Windows 버전으로 가기 >> 100% 안전 | ios 버전으로 가기 >> 100% 안전 | android 버전으로 가기 >>네트워크 토폴로지 그리는 방법은 적절한 소프트웨어를 이용하면 시간과 노력을 단축할 수 잇습니다. 오늘 소개한 AI 기반 다이어그램 소프트웨어인 이드로우맥스(EdrawMax)는 전세계 유저들이 공유한 네트워크 토폴로지 템플릿과 26,000개 이상의 벡터 기호 라이브러리를 갖추고 있으며 쉽고 빠른 편집이 가능합니다. 네트워크 토폴로지 다이어그램을 그리고, 이를 온라인에서 공유하거나 필요한 형식으로 내려받아 업무의 효율성을 올려 보세요.
