텍스트로 다이어그램을 그리다! 머메이드 문법 완벽 해부
기술 문서, 시스템 설계서, 데이터 모델링 문서를 만들다 보면 복잡한 ERD, UML, 플로우차트를 수없이 그려야 하죠. 그래서 최근에 개발자와 기획자 사이에서 머메이드(Mermaid) 문법이 큰 주목을 받고 있는데요. 간단한 문법만 익히면 순식간에 깔끔한 다이어그램을 만들어주기 때문이죠.
하지만 머메이드를 써보신 분들은 이렇게 느끼실지도 몰라요. "문법이 생각보다 많고 복잡하네?”, “이거... 협업이 잘 될까?”, “내가 만든 다이어그램, 다른 툴로 옮기기 어려운데?”
그래서 오늘은 머메이드 문법이 무엇인지 자세히 파헤쳐보고, 머메이드의 장점을 흡수하면서도, 협업과 확장성, 직관적인 UI까지 갖춘 올인원 다이어그램 툴 이드로우맥스(EdrawMax)를 소개해 드리겠습니다.
그리고 이드로우맥스로 UML, ERD를 어떻게 쉽게 그릴 수 있는지도 직접 보여드릴테니 기대해주세요!
Part 1: 머메이드(Mermaid)란? 머메이드 문법이란?

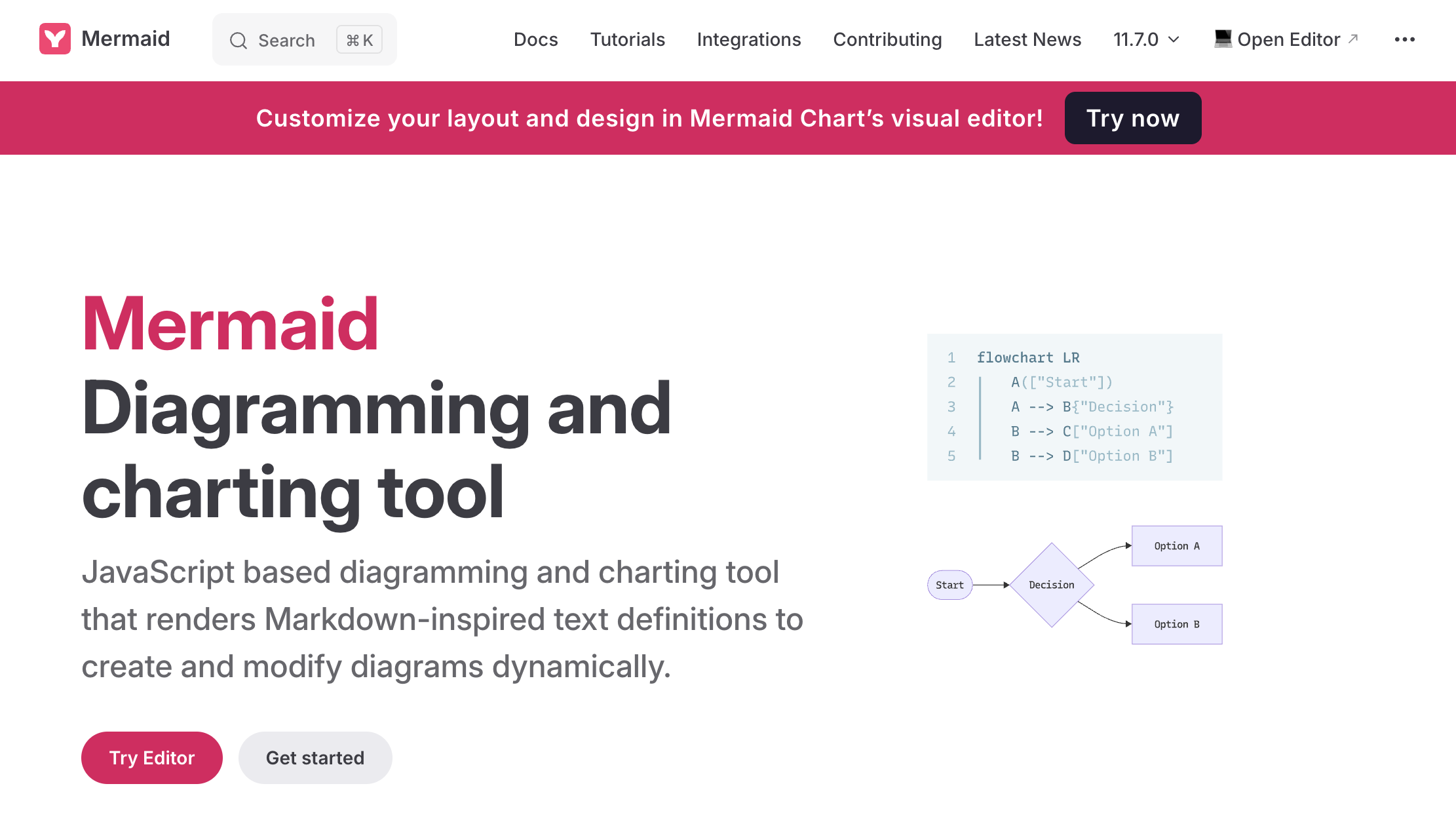

출처: mermaid
📌 머메이드(Mermaid)란 무엇인가요?
머메이드(Mermaid)는 마크다운(Markdown) 문서 내에서 다이어그램을 그릴 수 있게 해주는 텍스트 기반 시각화 도구입니다. JavaScript 라이브러리로 개발되었으며, 개발자 문서나 기술 블로그 등에서 ERD, UML, 플로우차트, 간트 차트 등 다양한 다이어그램을 코드처럼 작성할 수 있도록 지원합니다.
마크다운 환경에서 "mermaid" 태그로 시작하는 블록에 특정 문법을 작성하면, 자동으로 시각화된 다이어그램을 생성해주는 게 핵심 기능이에요. 개발 문서, 기술 블로그, README 파일 등에서 복잡한 그림판 도구 없이 빠르고 효율적으로 다이어그램을 표현하고 싶을 때 매우 유용합니다.
📌 머메이드 문법의 핵심 구조
머메이드 문법은 생각보다 간단하면서도 유연합니다. 몇 가지 핵심 요소를 소개해 드릴게요.
| 문법 요소 |
설명 |
| graph TD |
방향 설정 (TD: 위→아래, LR: 좌→우 등) |
| A[내용] |
노드 정의 (ID와 표시될 텍스트) |
| --> |
연결선 (단방향) |
| --- |
연결선 (양방향 또는 라벨 없음) |
| click |
노드에 하이퍼링크 추가 (선택 기능) |
| style |
노드 스타일 지정 (배경색, 테두리 등) |
아래는 대표적인 몇 가지 예시입니다.

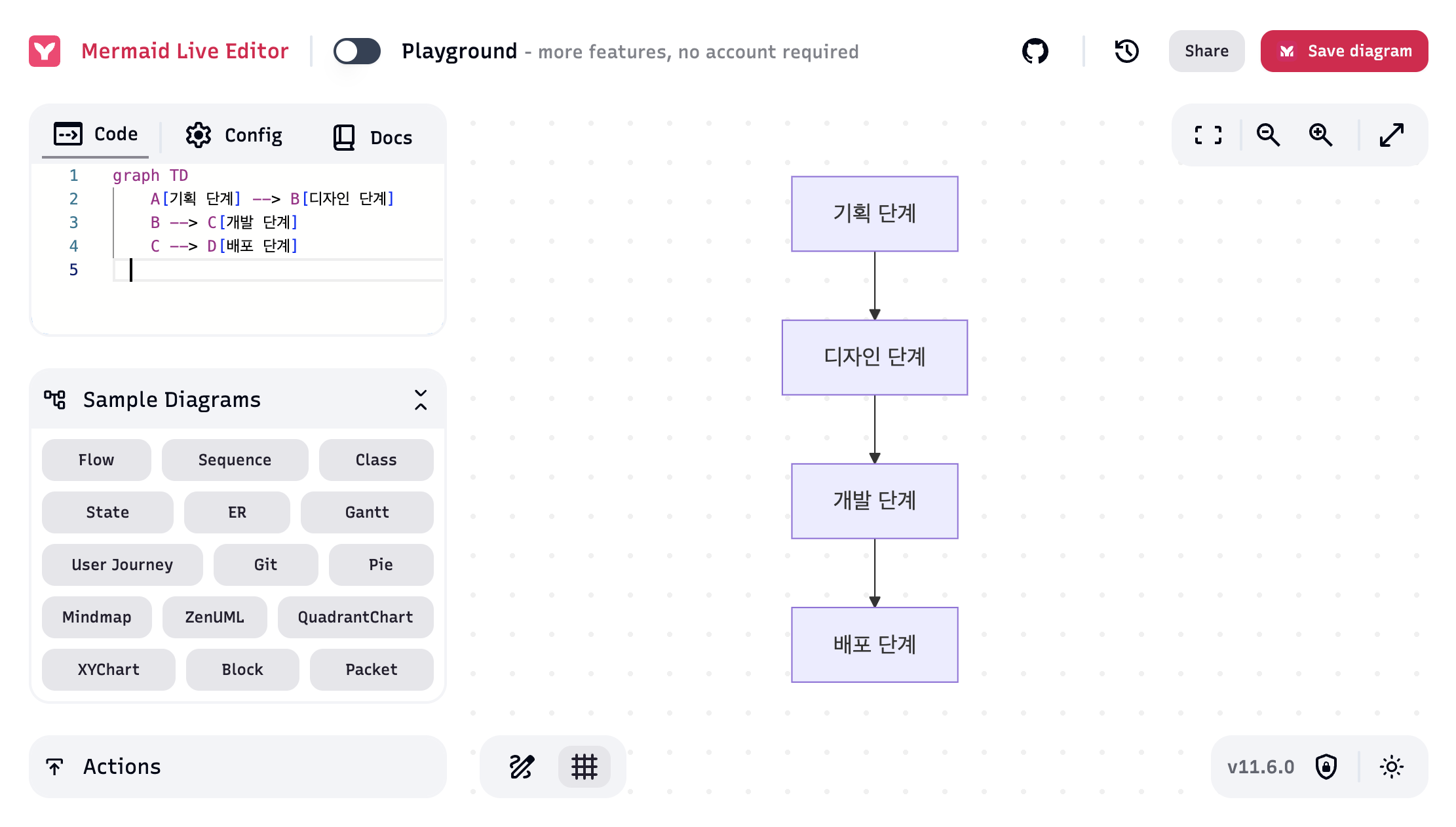

• 플로우차트 머메이드 문법 예시
graph TD

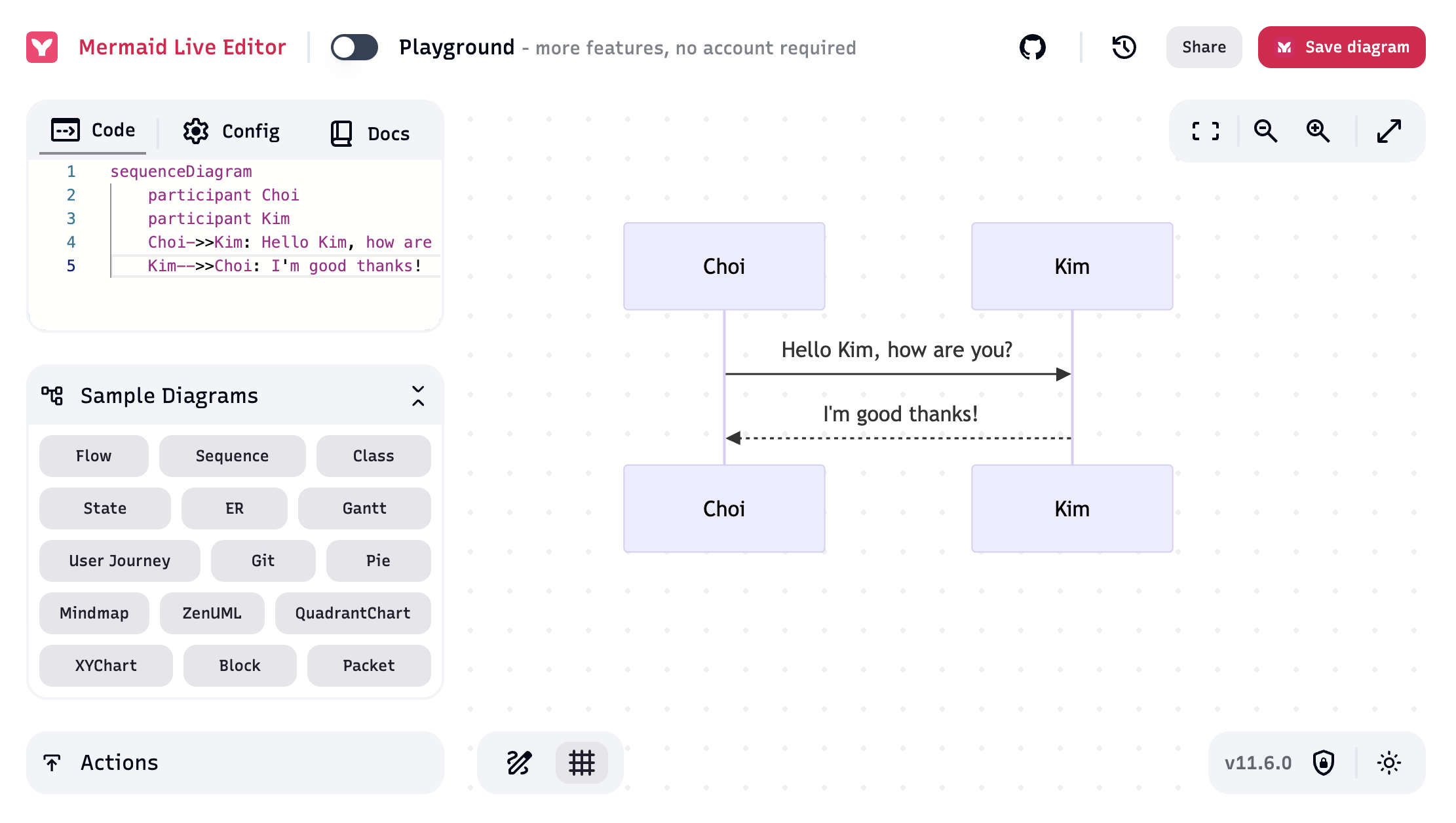

• 시퀀스 다이어그램 머메이드 문법 예시
sequenceDiagram

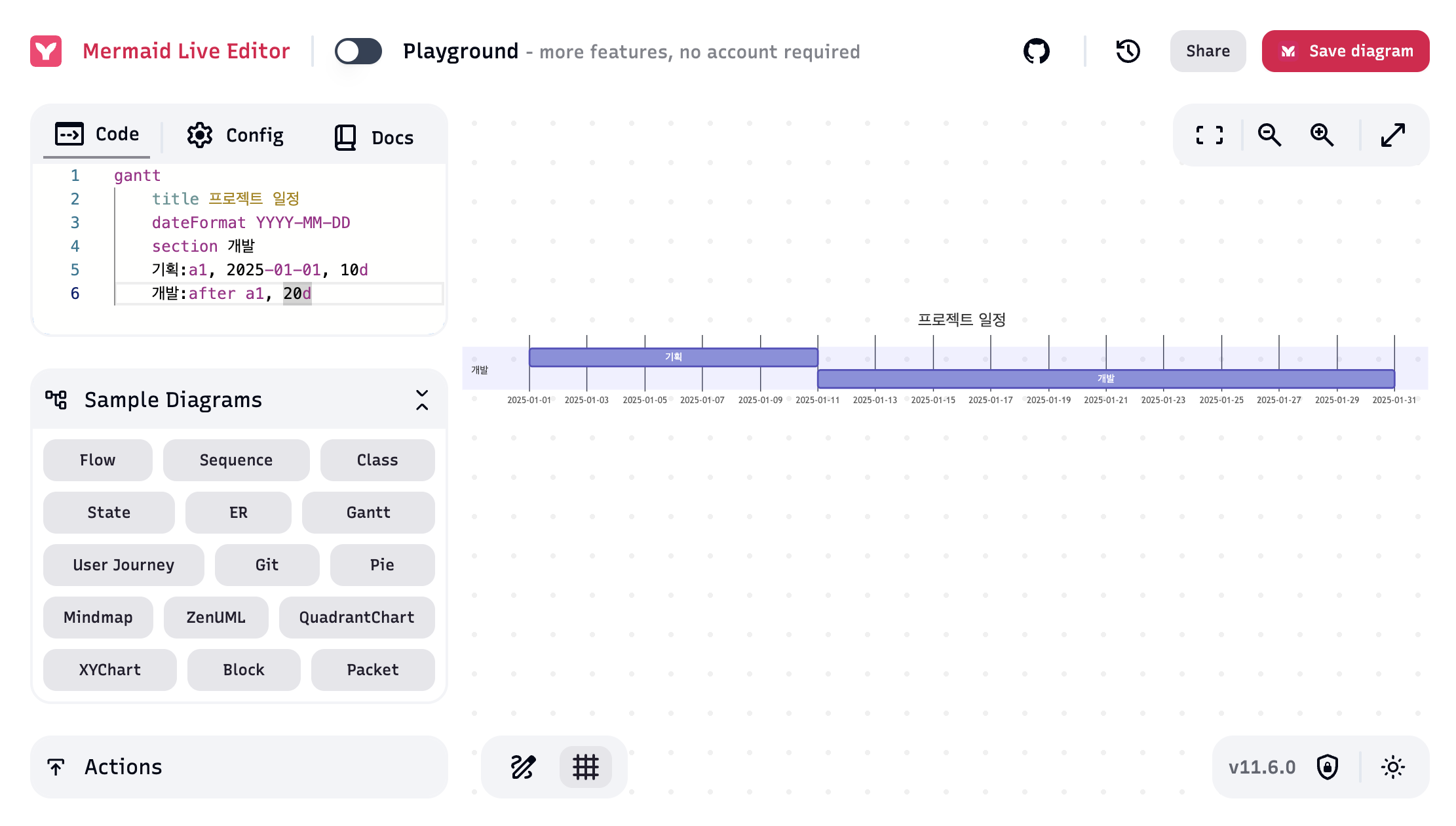

• 간트 차트 머메이드 문법 예시
gantt
📌 머메이드의 주요 기능
•텍스트 기반 다이어그램 작성: 코드처럼 입력하면 자동으로 시각화
• 마크다운 통합: GitHub, Notion, Obsidian 등과 호환
• 실시간 렌더링: 브라우저에서 바로 확인 가능
• 다양한 다이어그램 지원: 플로우차트, 시퀀스 다이어그램, ERD, 간트 차트 등
📌 가격 정책은?
머메이드는 오픈 소스 프로젝트로, 완전히 무료로 사용할 수 있습니다. 별도의 라이선스 비용 없이 자유롭게 다운로드하고 웹 프로젝트에 통합할 수 있습니다.
장점
-
코드로 작성 가능 - Git로 버전 관리가 쉬움
-
마크다운 지원 - 기술 문서 작성에 최적화
-
다양한 플랫폼에서 사용 가능 - VS Code, Obsidian, Notion 등
단점
-
문법 학습 필요 – 초보자에게는 진입 장벽
-
UI 기반 편집 불가 – 직관적 편집에 어려움
-
협업 기능 부족 – 실시간 공동 작업은 제한적
-
복잡한 다이어그램 표현 제한 – 정교한 커스터마이징이 어려움
📌 머메이드는 이런 분께 추천해요
• 개발자 또는 기획자 중 마크다운 기반 문서 작성이 익숙한 분
• 코드 중심으로 문서를 관리하고 싶은 분
• 버전 관리와 텍스트 기반 협업을 중요시하는 분
Part 2: 머메이드 vs 이드로우맥스 완벽 비교
이제 머메이드의 특징을 살펴보았으니, 이드로우맥스(EdrawMax)와 어떻게 다른지 본격적으로 비교해 보겠습니다. 두 도구는 다이어그램을 생성한다는 공통점이 있지만, 접근 방식과 사용 목적에서 명확한 차이를 보입니다.
| 카테고리 |
머메이드(Mermaid) |
이드로우맥스(EdrawMax) |
| 핵심 방식 |
텍스트 기반, 코드 작성 |
GUI 기반, 드래그 앤 드롭 |
| 사용자층 |
개발자, 기술 문서 작성자, 마크다운 사용자 |
비즈니스 분석가, 디자이너, 학생 등 모든 사용자 |
| 시각적 표현 |
- 제한적인 스타일링 옵션 |
- 높은 커스터마이징 자유도 |
| 협업 기능 |
- 텍스트 공유 후 각자 렌더링 |
- 실시간 협업 및 공유 기능 강력 지원 |
| 장점 |
- 빠르고 가벼움 |
- 강력한 기능과 폭넓은 활용성 |
| 단점 |
- 학습 필요 |
- 머메이드보다는 상대적으로 높은 리소스 사용 |
정리하자면 머메이드는 개발자에게 적합한 코드 기반 도구이며, 이드로우맥스는 시각적인 정확성과 협업 효율성이 중요한 사용자에게 더욱 매력적입니다.

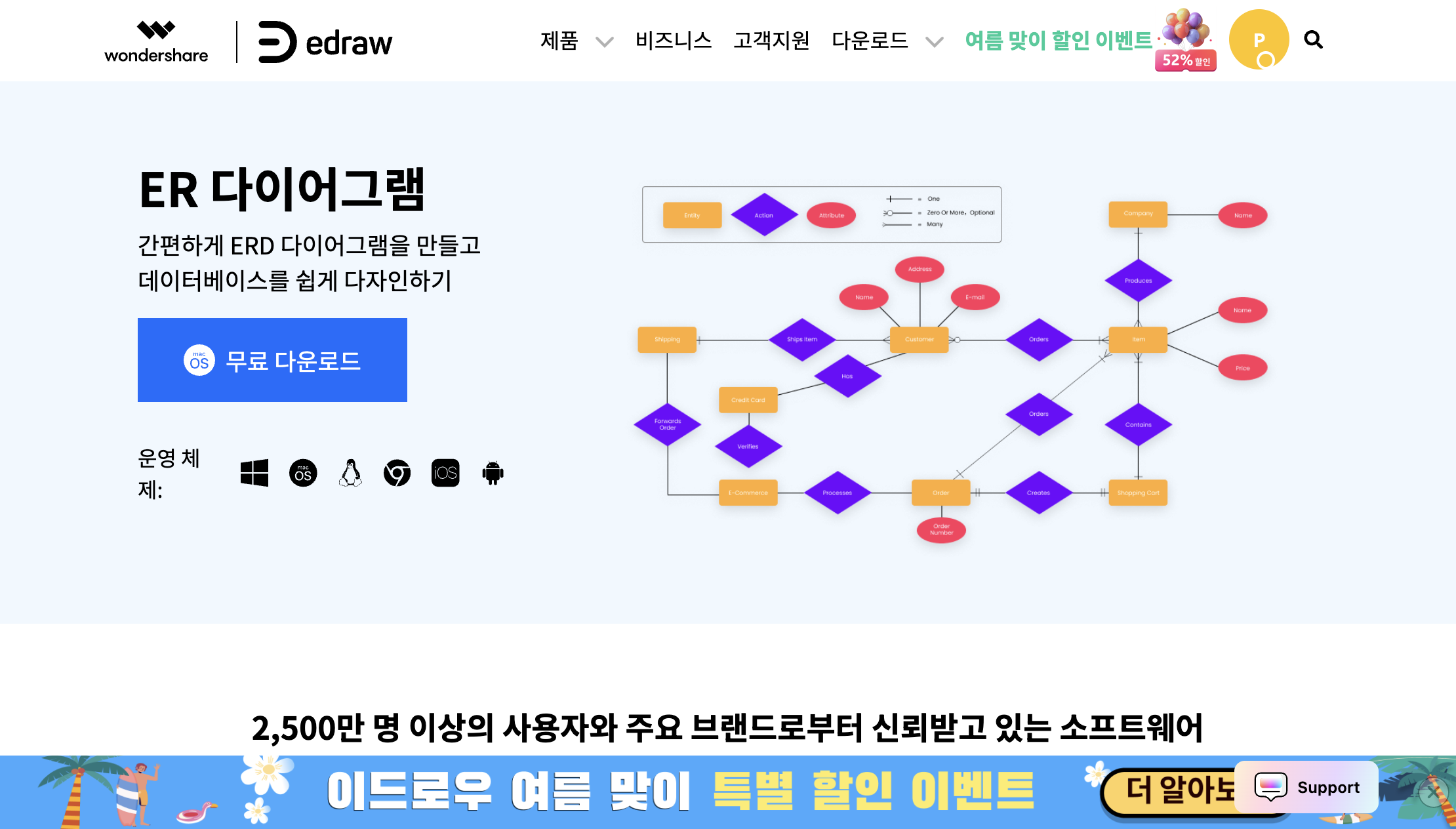

Part 3: 이드로우맥스로 ER, UML 등 다이어그램 그리는 방법
이드로우맥스는 직관적인 인터페이스와 강력한 기능을 통해 ER 다이어그램, UML 다이어그램 등 복잡한 전문 다이어그램도 매우 쉽고 빠르게 그릴 수 있도록 돕습니다.
특별한 코딩 지식 없이도 몇 번의 클릭과 드래그만으로 전문가 수준의 다이어그램을 완성할 수 있죠.
✅ 이드로우맥스로 UML 다이어그램 그리기
ER(Entity-Relationship) 다이어그램은 데이터베이스의 구조를 시각적으로 표현하는 데 사용됩니다. 이드로우맥스에서 ER 다이어그램을 그리는 방법은 다음과 같습니다.

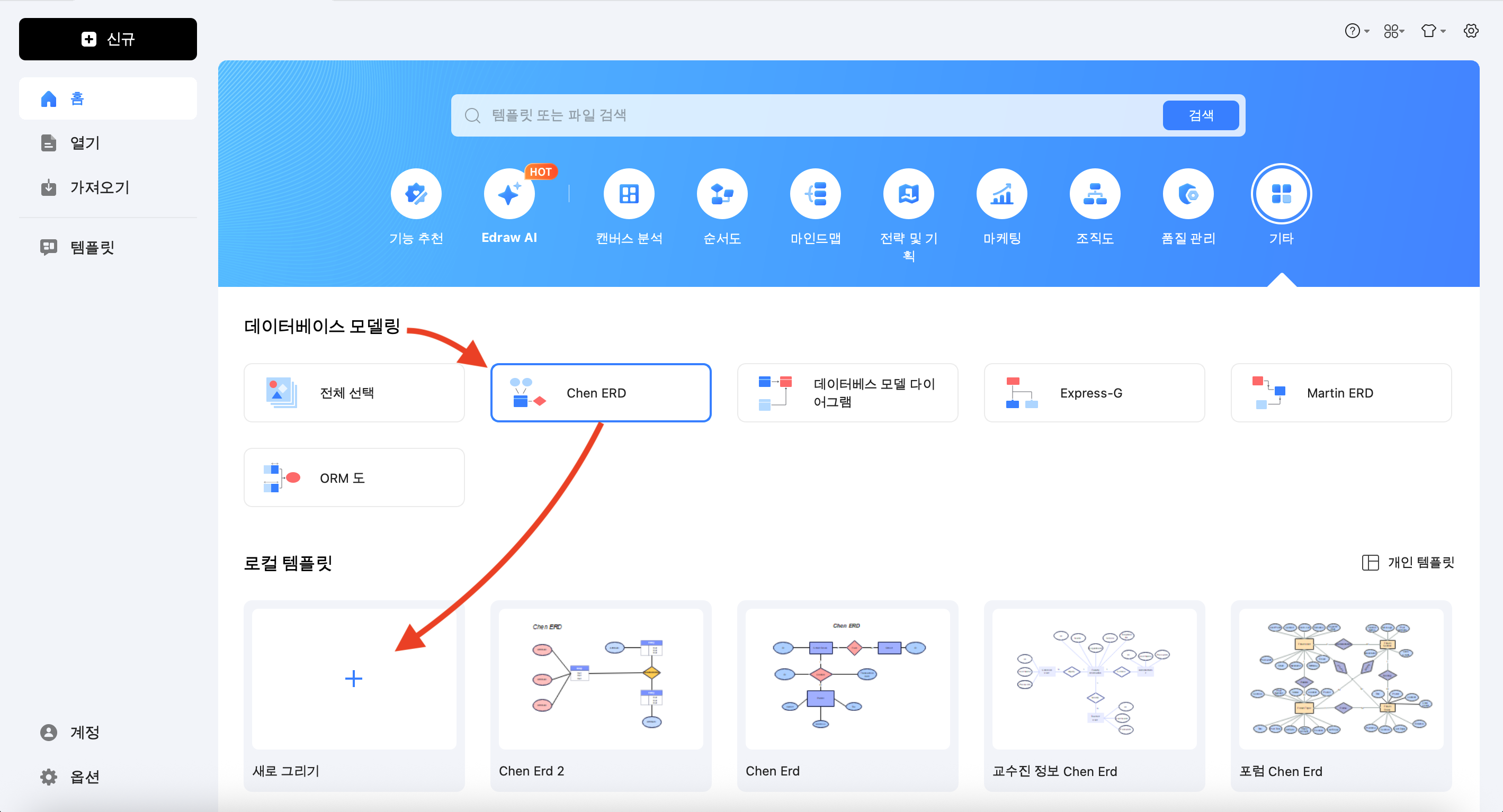

Step1 ERD 템플릿 열기
• 기타 > 데이터베이스 모델링 > Chen ERD 선택

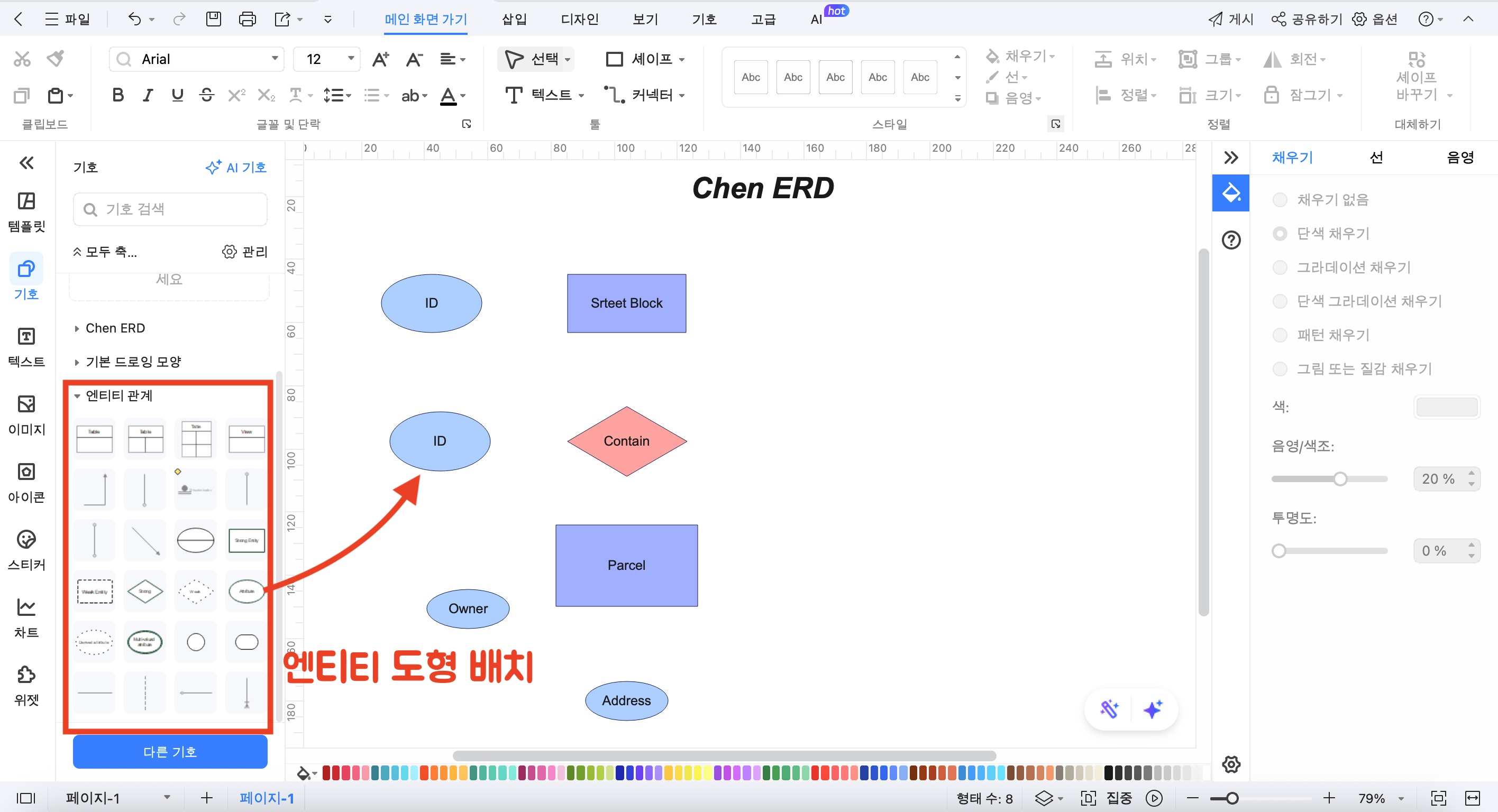

Step2 엔티티 및 속성 드래그
• 엔티티 도형을 배치하고 이름 설정
• 속성(Primary Key, Foreign Key 등)을 추가

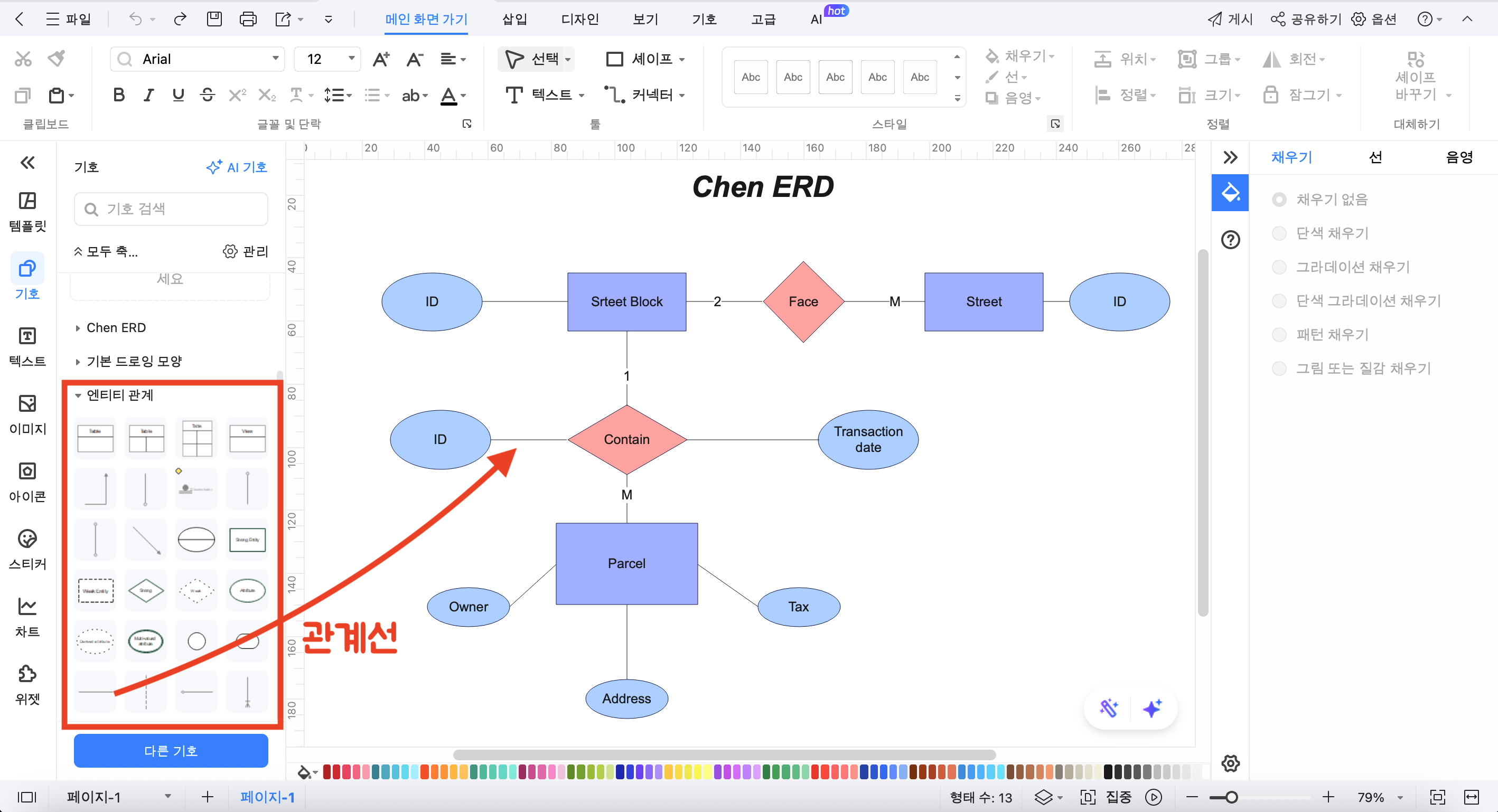

Step3 관계선 그리기
• 관계선 도구를 이용해 엔티티 간 연결
• 관계 종류(1:1, 1:N 등) 선택 및 라벨 추가

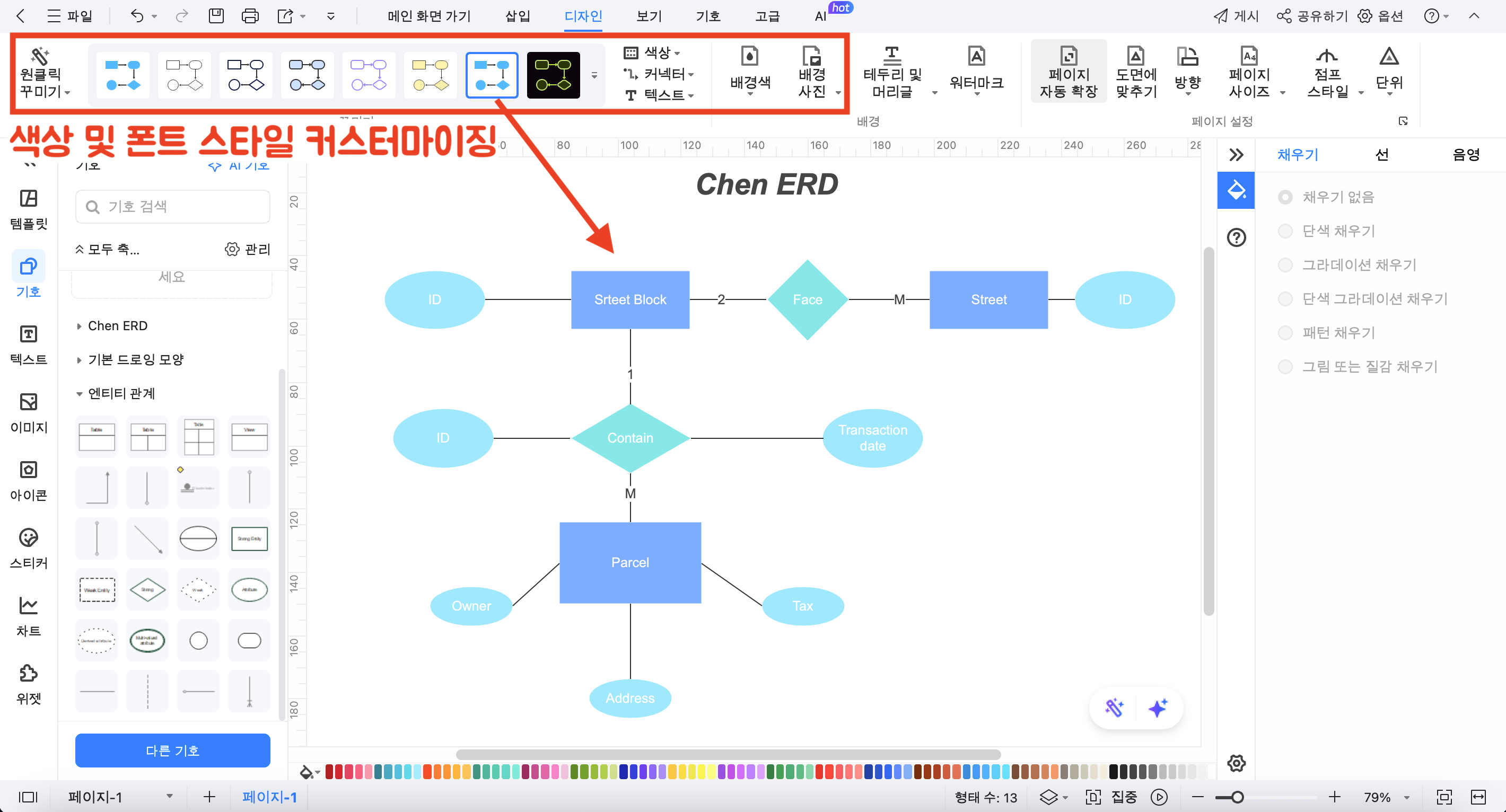

Step4 색상 및 폰트 스타일 커스터마이징
• 명확하고 보기 쉽게 꾸미기

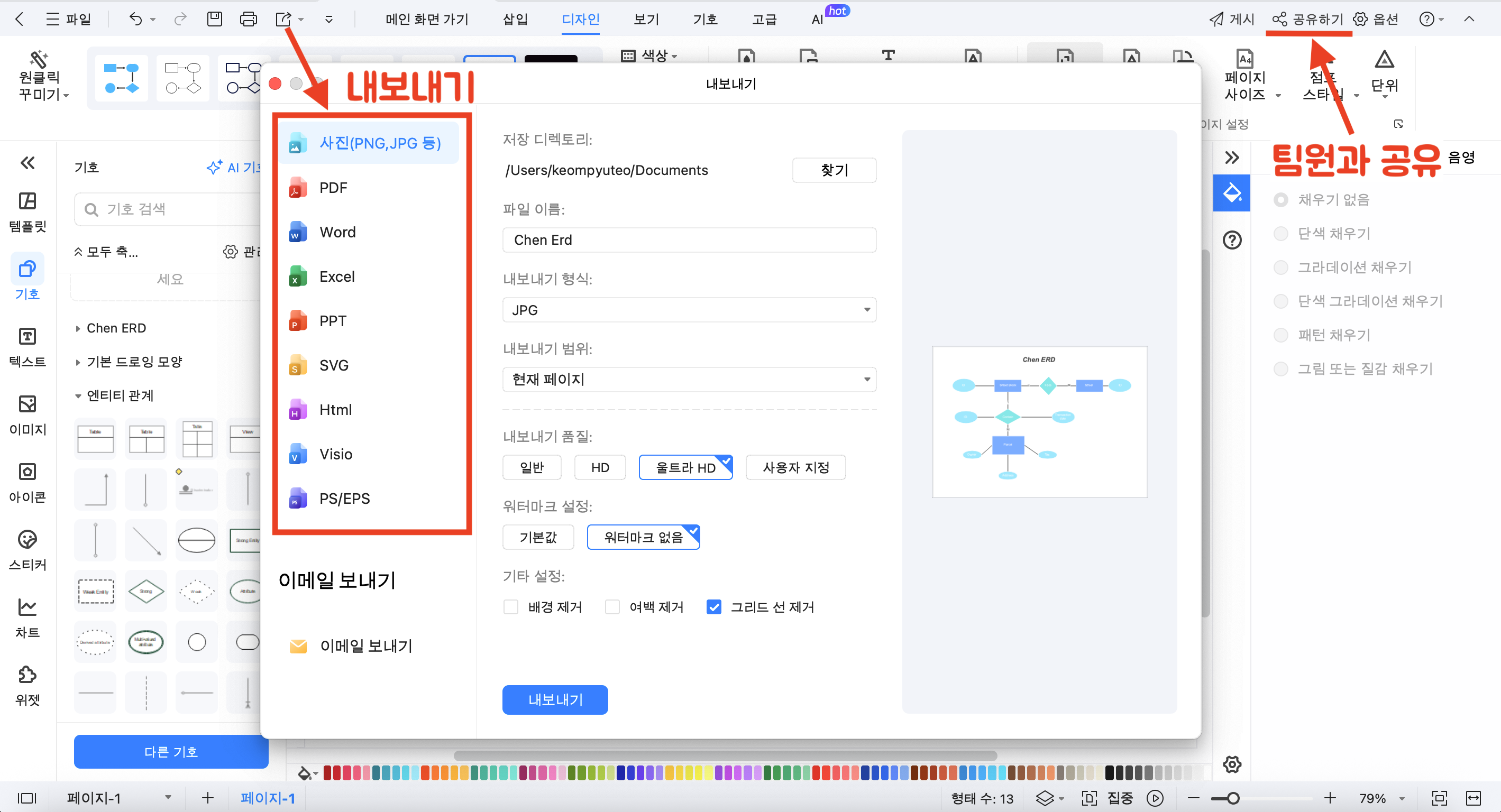

Step5 PDF, PNG 등으로 내보내기 또는 팀원과 공유
✅ 이드로우맥스로 UML 다이어그램 그리기
UML(Unified Modeling Language) 다이어그램은 소프트웨어 시스템을 분석하고 설계하는 데 사용되는 표준화된 시각화 언어입니다.
이드로우맥스에서 UML 다이어그램을 그리는 방법은 ER 다이어그램과 유사하게 직관적입니다.

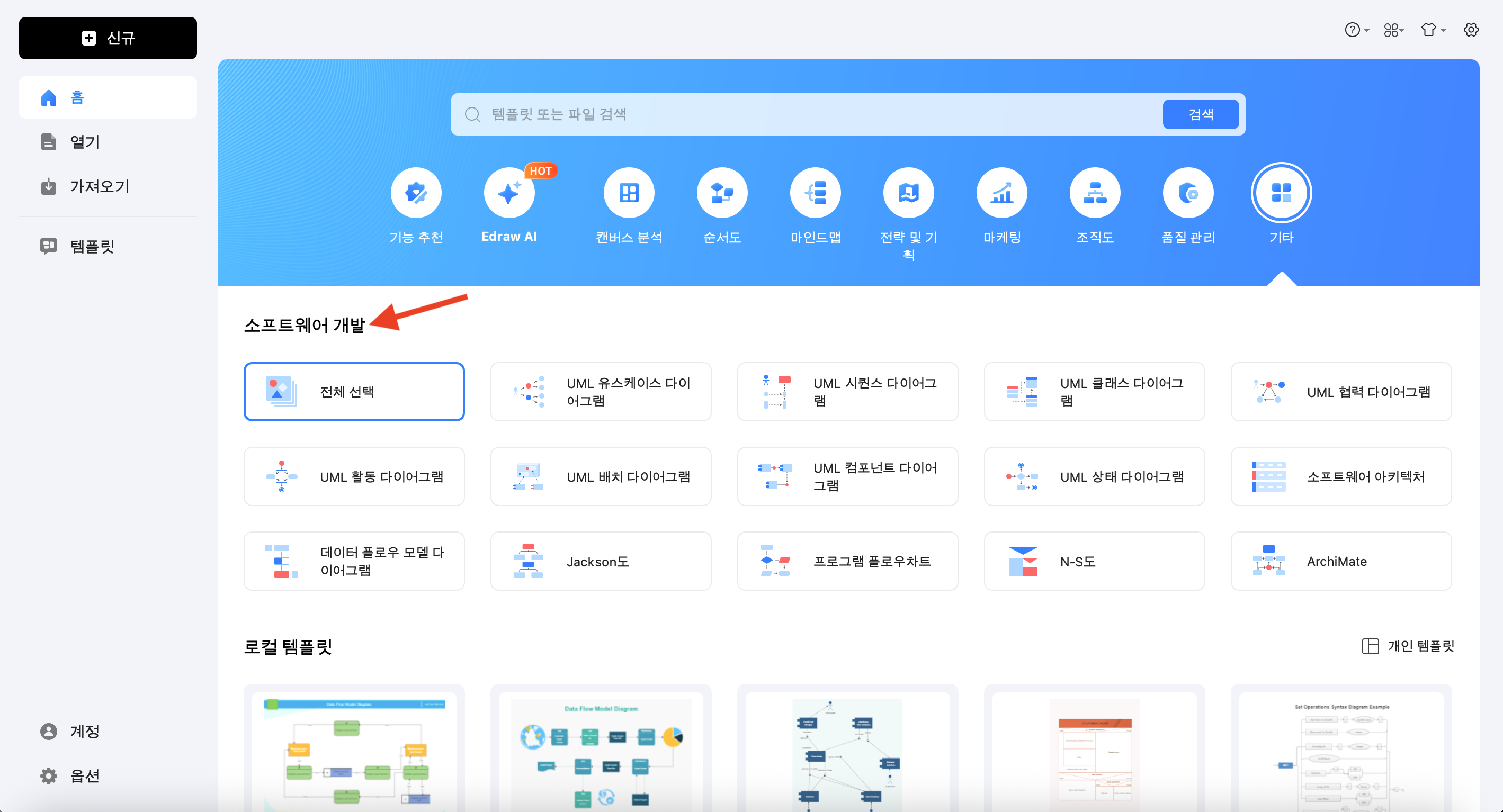

Step1 UML 다이어그램 템플릿 선택
• 기타 > 소프트웨어 개발 > UML 다이어그램 선택

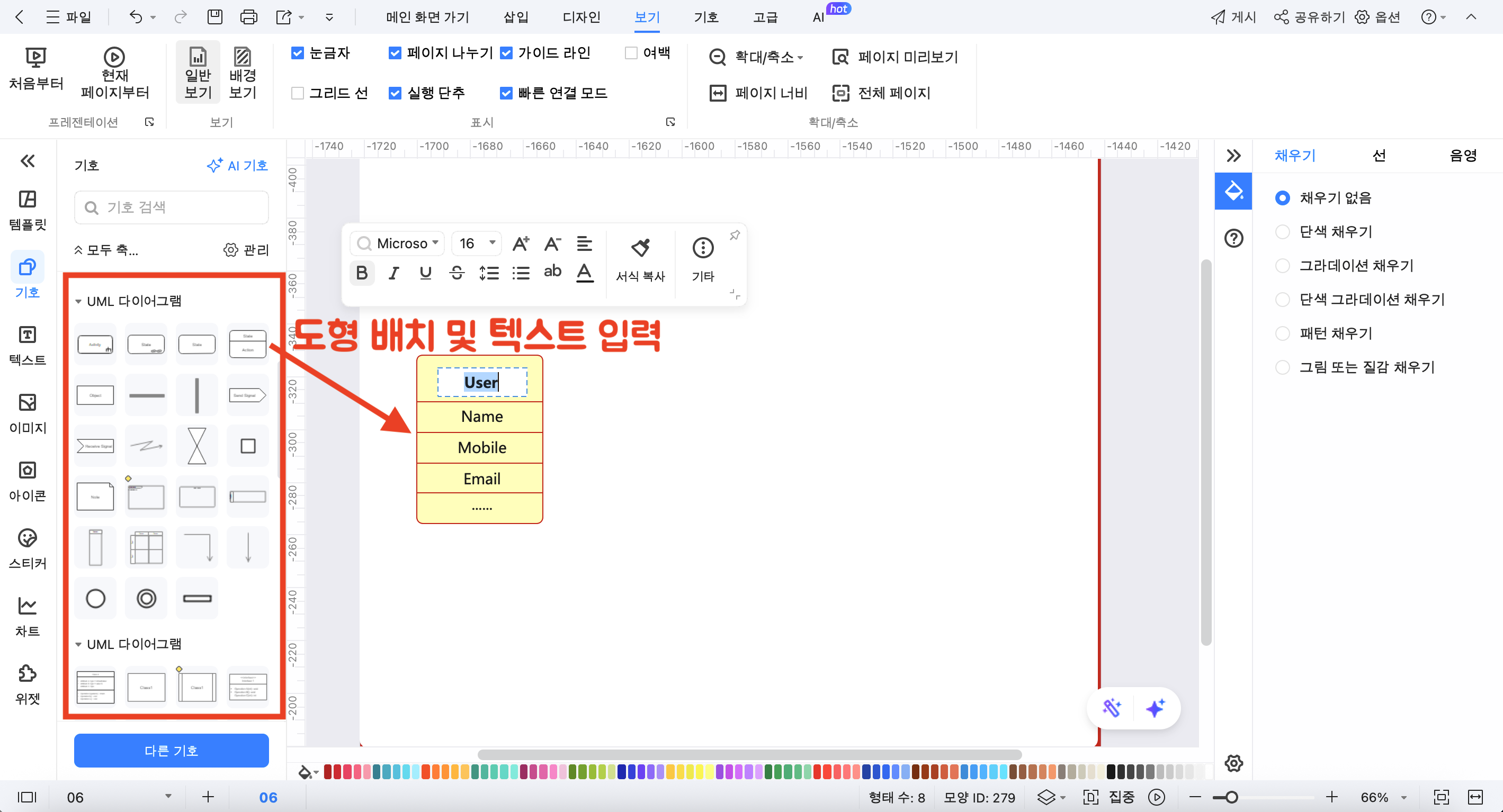

Step2 클래스 도형 배치 후 클래스명, 속성, 메서드 입력

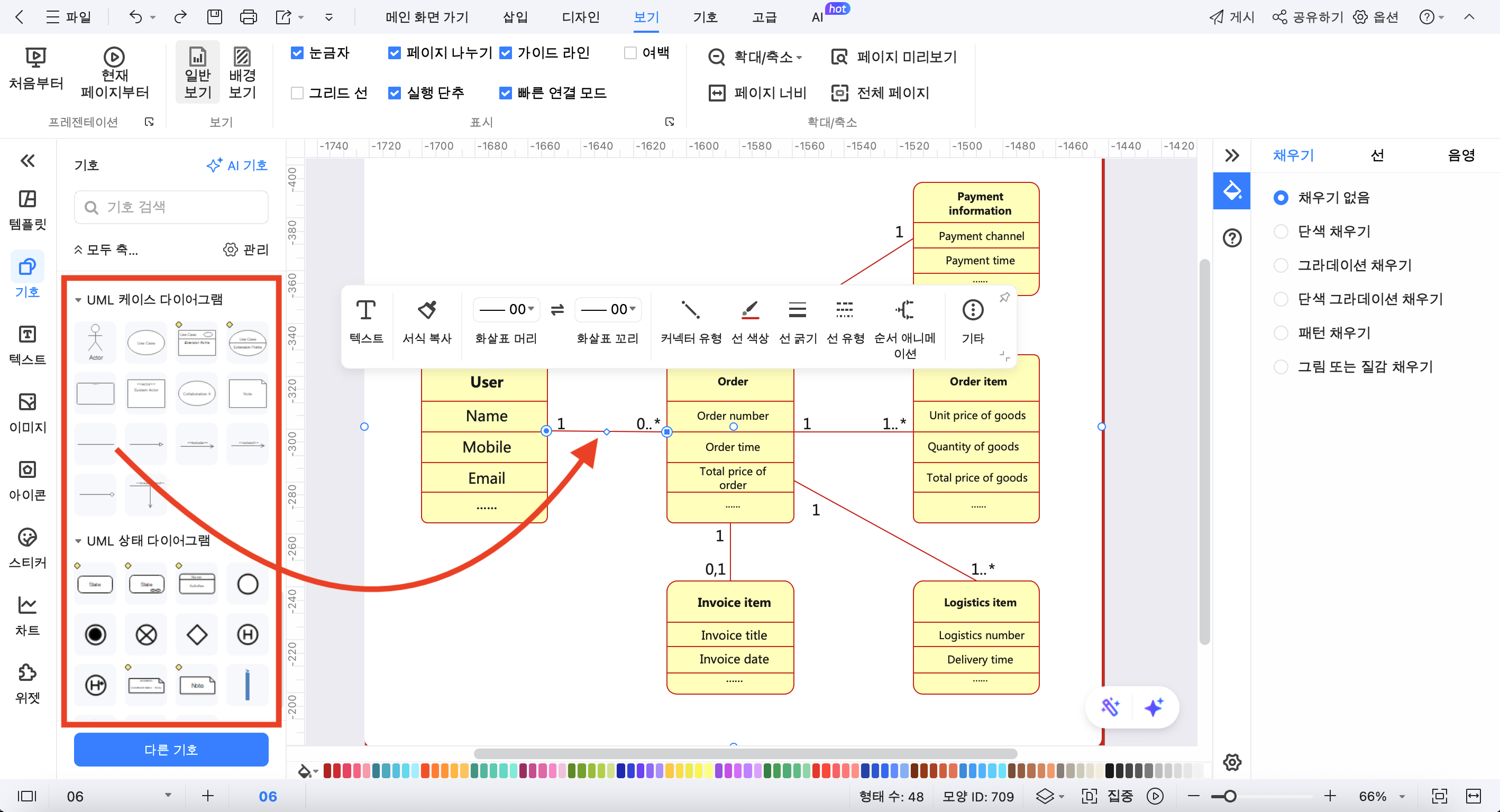

Step3 상속/연관관계 설정
• 일반화, 집합, 연관 등 선택해 선 연결

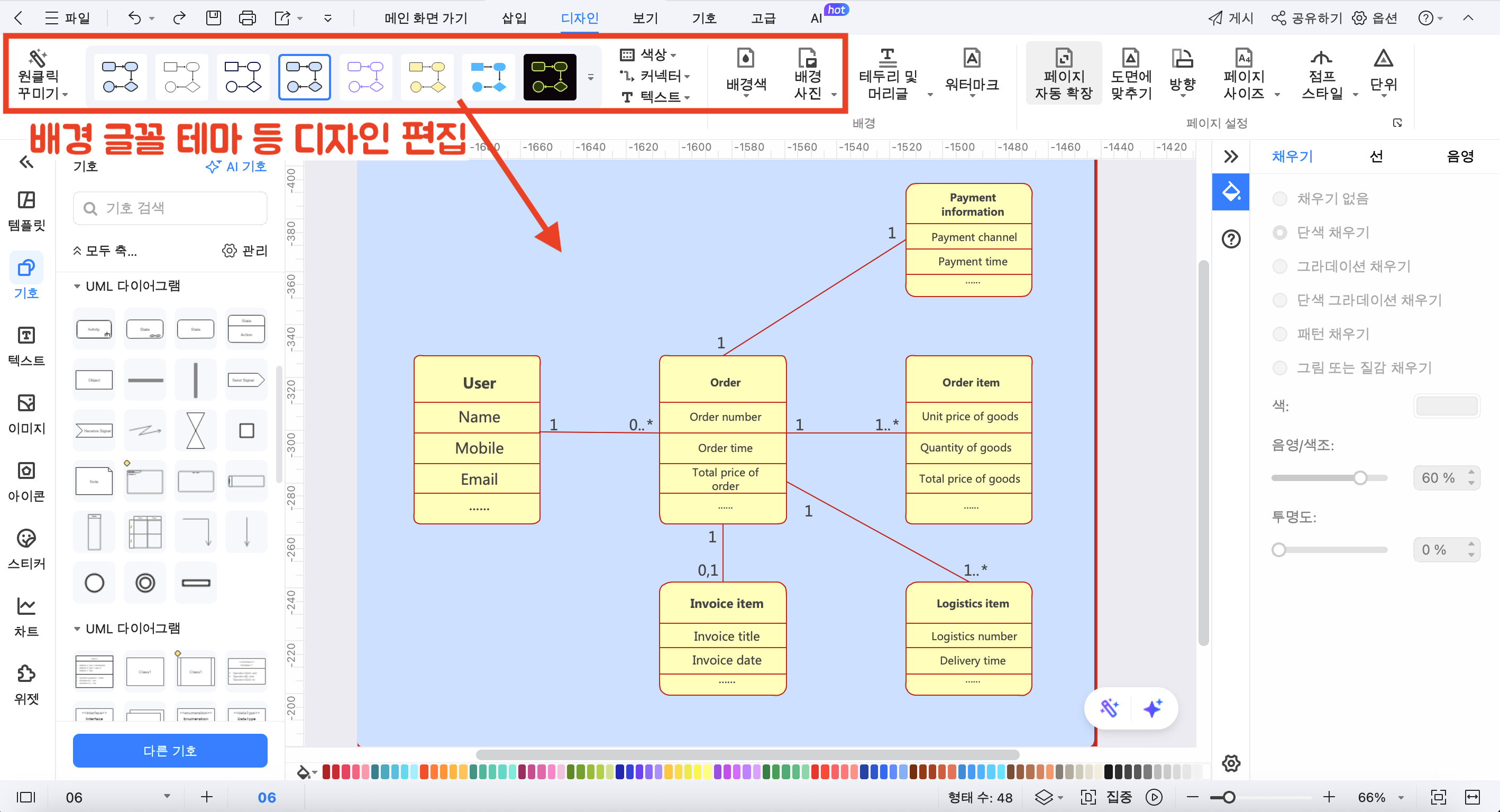

Step4 디자인 편집으로 구조 강조
• 배경, 선 두께, 라벨 정렬 등 디테일 설정

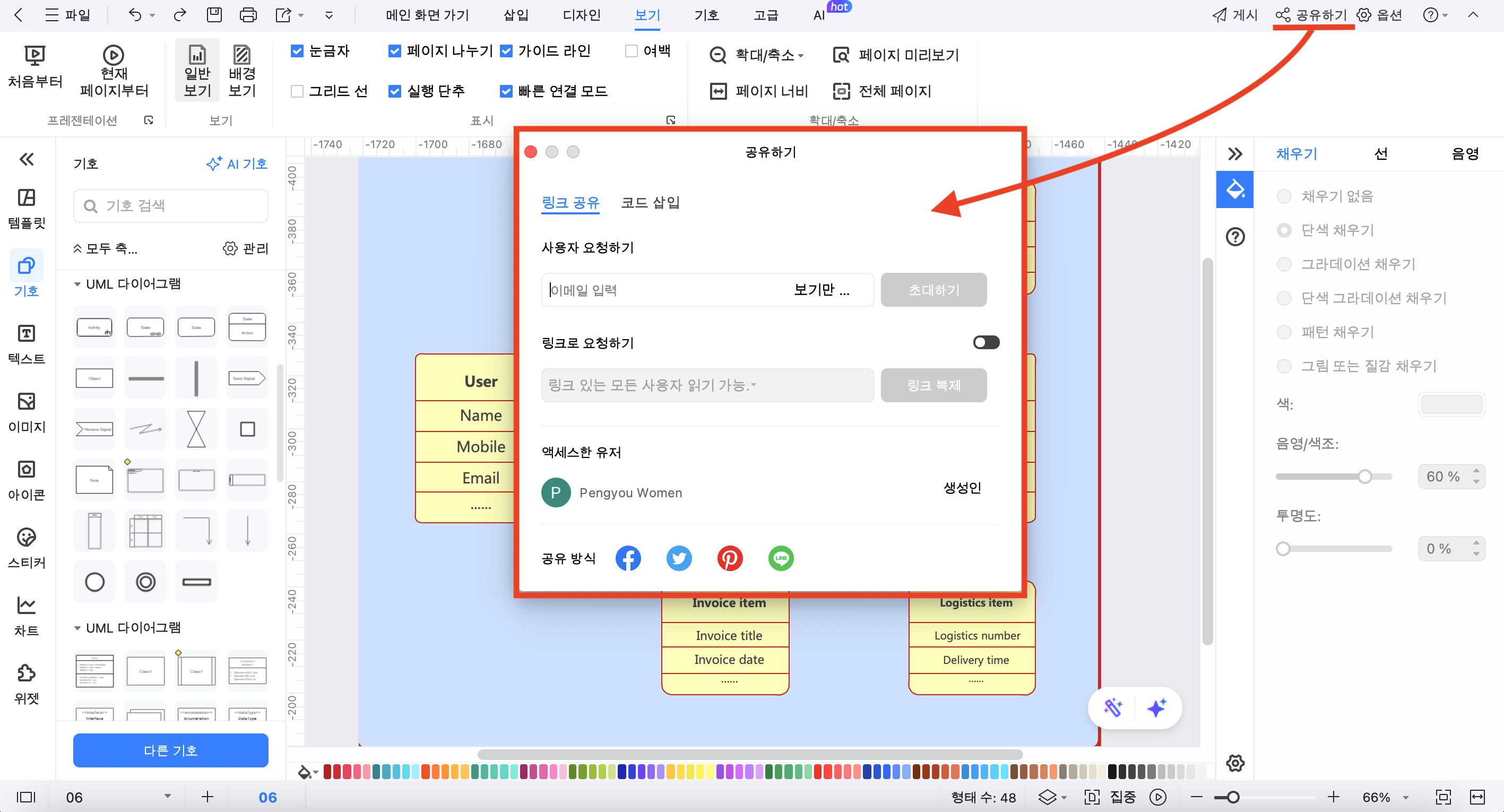

Step5 공유하기로 실시간 협업
머메이드는 코드 기반의 경량 도구로, 기술 문서를 빠르게 시각화하고 싶은 개발자 중심의 사용자에게 적합합니다. 마크다운과의 높은 호환성, Git과의 연동성은 큰 장점이죠.
반면, 이드로우맥스는 초보자부터 전문가까지 누구나 직관적으로 사용할 수 있는 올인원 다이어그램 플랫폼입니다. ERD, UML, 플로우차트는 물론이고 발표 자료, 팀 문서, 보고서에 들어갈 고퀄리티 다이어그램까지, 한 번에 해결할 수 있습니다.
기술 블로그나 간단한 도식에는 머메이드를, 복잡한 다이어그램, 협업, 프레젠테이션까지 생각한다면 이드로우맥스를 활용해보세요!
