P&ID 기호 모음 총정리 | 공정배관계장도

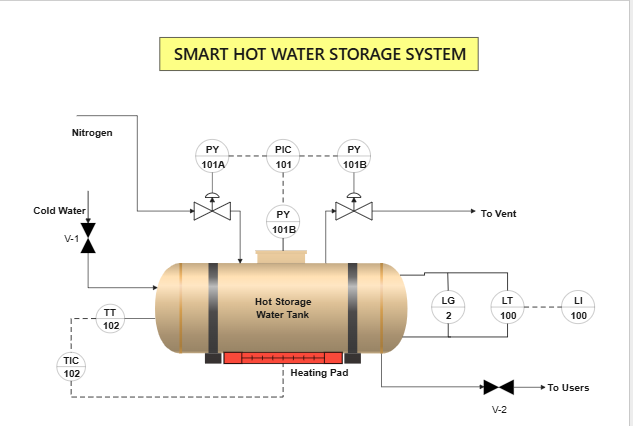

배관 및 계장 다이어그램 (P&ID)은 자동화 및 계장 분야에서 사용되는 배관, 계장 및 시스템 장비 구성 요소 간의 기능적 관계를 그래픽 및 도식으로 표현한 것입니다. 일반적으로 특정 물리적 플랜트의 제조 공정을 설계하는 엔지니어가 만들고 사용합니다.

배관 및 계측 다이어그램 기호 세부 문서는 계측기, 밸브, 펌프의 모양을 포함하여 P&ID 및 PFD를 문서화하기위한 풍부한 모양 및 기호 세트를 제공합니다. 열교환 기, 믹서, 분쇄기, 용기, 압축기, 필터, 모터 및 연결 모양 P&ID에 사용되는 기호 P&ID 구성 요소는 몇 가지 표준 기호로 표시되며, 이는 축척이 아니며 치수가 정확하지도 않습니다.

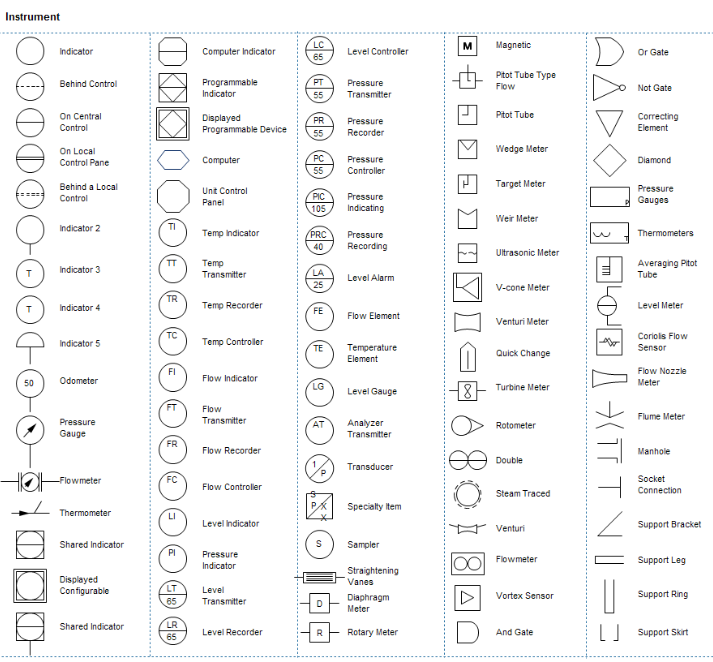

Part1: P&ID에서 자주 사용하는 기호 모음

P&ID 기호는 표현되는 구성 요소를 더 잘 식별하고 지정하기 위해 항상 단어, 문자 및 숫자를 사용하여 레이블이 지정됩니다. 또한 이러한 다이어그램이 항상 대상 물리적 위치 나 관련된 각 구성 요소의 근접성을 나타내는 것은 아니라는 점을 고려해야합니다. 이 심볼의 주요 기능은 맵 역할을하기보다는 시스템의 프로세스를 설명하는 것입니다.

클릭하여 PDF 파일 다운로드하기


Part2: 이드로우 맥스(EdrawMax)에서 제공하는 P&ID 템플릿과 P&ID 기호


EdrawMax를 사용하면 다양한 템플릿뿐만 아니라 다양한 P&ID 기호에 노출됩니다. 이드로우 맥스 프로그램을 실행하면 위와 같은 창이 뜨는데요 여기서 P&ID를 검색하면 P&ID 템플릿을 확인할 수 있습니다.


보시다시피 이드로우 맥스에서는 프로세스P&ID, 유틸리티 발전 P&ID, 환경P&ID, 보조 시스템P&ID, 배송P&ID 이렇게 총 5가지의 P&ID 템플릿을 제공합니다.

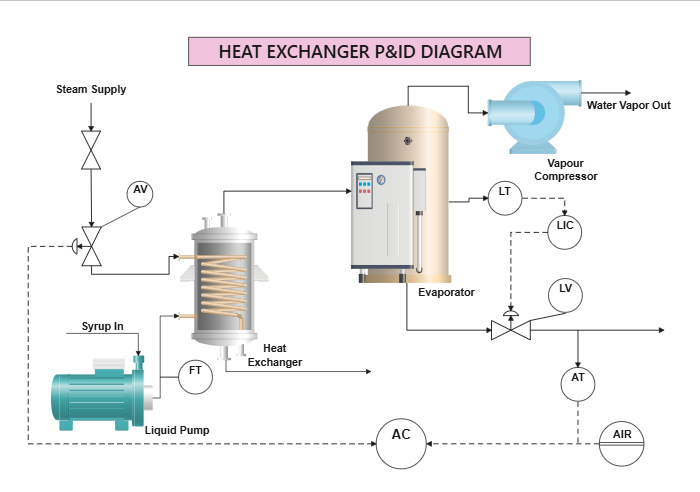

프로세스P&ID와 관련한 예시도 제공하는데요 그 중 ‘에어컨 프로세스 pid’는 아래와 같습니다.


프로세스P&ID에서 제공하는 기호로는 ‘PID 더트 공사’, ‘PID 밸브’, ‘PID 밸브 기호’, ‘PID 유량계’, ‘PID 공업’, ‘PID 재료 운송’, ‘PID 공장 설비’, ‘PID 컴퓨터 키보드’, ‘PID 쿨링’, ‘PID 가열’, ‘PID 라이트’, ‘PID 버튼’이 있습니다.


유틸리티 발전 P&ID와 관련한 예시로는 ‘혐기성 열분해 과정’이 있습니다.


유틸리티 발전 P&ID에서 제공하는 기호로는 ‘PID 더트 공사’, ‘PID 송풍기’, ‘PID 보일러’, ‘PID 화학’, ‘PID 가열기’, ‘PID HVAC’, ‘PID 물류’, ‘PID 기계’, ‘PID 믹서기’, ‘PID 모터’, ‘PID 라 电源’, ‘PID 탱크’가 있습니다.


환경P&ID와 관련한 예시로는 ‘폐수 처리 pid’가 있습니다.


환경P&ID에서 제공하는 기호로는 ‘PID 더트 공사’, ‘PID 보일러’, ‘PID 화학’, ‘PID 용기’, ‘PID공업’, ‘PID 믹서기’, ‘PID 모터’, ‘PID 공장 설비’, ‘PID 펌프’, ‘PID 모터’, ‘PID 라 电源’, ‘PID 탱크’, ‘PID 폐수 처리’가 있습니다.


보조 시스템P&ID와 관련한 예시로는 탈염수 pfd가 있습니다.


보조 시스템P&ID에서 제공하는 기호로는 ‘PID 더트 공사’, ‘PID 보일러’, ‘PID 화학’, ‘PID 용기’, ‘PID 공업’, ‘PID 믹서기’, ‘PID 모터’, ‘PID 공장 설비’, ‘PID 펌프’, ‘PID 电源’, ‘PID 탱크’, ‘PID 폐수 처리’가 있습니다.


배송P&ID와 관련한 예시로는 분배 PID가 있습니다.


배송P&ID에서 제공하는 기호로는 기호로는 ‘PID 더트 공사’, ‘PID 공업’, ‘PID 물류’, ‘PID 공장 설비’, ‘PID 건축’, ‘PID 라이트’, ‘PID 미터’, ‘PID 버튼’, ‘PID 보안’이 있습니다.


Part3: 이드로우 맥스로 P&ID 다이어그램을 그리는 방법

이드로우 맥스는 P&ID를 포함한 다양한 분야의 템플릿을 제공하는데요 그 중에서 P&ID 관련 템플릿은 완전히 제공하기 때문에 처음으로 P&ID 다이어그램을 그리는 사용자분들은 제공되는 템플릿과 편집 툴을 활용해 큰 도움을 받을 수 있습니다.

그러면 이드로우 맥스를 활용해 배송P&ID를 만들어 보겠습니다.

Step1. 템플릿 찾기

위 Part1에서와 마찬가지로 배송P&ID를 검색해서 템플릿을 클릭합니다.


Step2. 중앙 편집창 활용하기

원하는 템플릿을 선택하면 아래와 같은 편집 창이 나타나게 되는데요 보시다시피 다양한 편집툴을 제공하고 가운데 있는 편집 창은 격자로 이루어져 있어 길이와 각도가 사용자가 알아보기 쉽게 되어있습니다.


Step3. 좌측 기호 라이브러리 및 상단바 활용하기

왼쪽에 있는 편집상자에는 다양한 기호들을 제공합니다. 필자가 가장 중요하게 생각하는 부분이기도 한데요 기본으로 제공되는 ‘배송P&ID’ 관련 기호 라이브러리뿐만 아니라 ‘다른 기호’를 클릭해 더 많은 기호들도 사용할 수 있습니다. 다른 기호 라이브러리에서 제공하는 기호들도 많기 때문에 P&ID에 들어갈만한 요소들을 찾을 수 있을 겁니다.


완성된 배송P&ID는 아래와 같습니다.


마치며

오늘은 P&ID의 대한 개념과 이드로우 맥스(EdrawMax) 프로그램에서 제공하는 P&ID 템플릿과 P&ID 기호에 대한 소개와 이드로우 맥스로 P&ID 다이어그램을 그리는 방법까지 소개해 드렸습니다. 개인적으로 P&ID 제작에 이드로우 맥스 프로그램을 추천드리며 P&ID 다이어그램 제작 외에도 많은 템플릿이나 기호들을 활용해 볼 수 있으니 사용해보시기 바랍니다.

그럼 오늘 정보가 도움이 되셨길 바라며, 다음번에도 유익한 내용으로 찾아오겠습니다!

P&ID 기호에 관한 FAQ

질문1. P&ID가 무엇인가요?

P&ID는 발전소의 각 계통별 구성을 상세하게 표현한 설계 도면으로 계통 설계 및 운전 관련 사항을 표시한 도면입니다.

질문2. P&ID를 만들 수 있는 툴은 어떤 것이 있나요?

이드로우 맥스를 활용해서 손쉽게 P&ID를 만들 수 있습니다.

질문3. 제작된 P&ID를 손쉽게 공유 할 수 있나요?

이드로우 맥스 프로그램을 이용해 원하는 P&ID 다이어그램을 제작하고 공유할 수 있습니다.
