평면도 기호 완전 정복 가이드

평면도 기호는 크게 건물의 뼈대를 나타내는 구조 기호와 내부를 채우는 가구/설비 기호로 나뉩니다.
마치 우리가 지도를 볼 때 산, 강, 도로를 구분하는 것과 비슷해요.

가장 기본이 되는 것은 역시 벽과 문, 창문입니다.
이 구조들이 공간의 기본 틀을 잡고, 그 안에 세면대, 싱크대, 침대 같은 기호들이 들어가면서 비로소 우리가 사는 집의 형태가 완성되는 거죠.

처음에는 복잡해 보여도 이 카테고리만 머릿속에 넣어두면 도면 읽기가 훨씬 쉬워진답니다!
여러분도 이제 도면을 보며 '아, 여기는 주방이구나' 하고 바로 찾아내실 수 있을 거예요.

이론보다 중요한 건 실제 도면에서 가장 많이 보이는 기호가 무엇인가 하는 점입니다.
저는 주로 이드로우맥스(EdrawMax) 로 평면도를 제작하는데, 이 툴에는 침실 기호, 가구 기호, 주방 기호, 욕실 기호 등 실제 설계 과정에서 필요한 평면도 기호 세트가 풍부하게 내장되어 있어 빠르고 정확한 평면도 작성이 가능합니다.

그럼 이드로우맥스(EdrawMax) 에서 제공하는 실무에서 가장 많이 쓰이는 평면도 기호 모음들을 소개해 드리겠습니다.

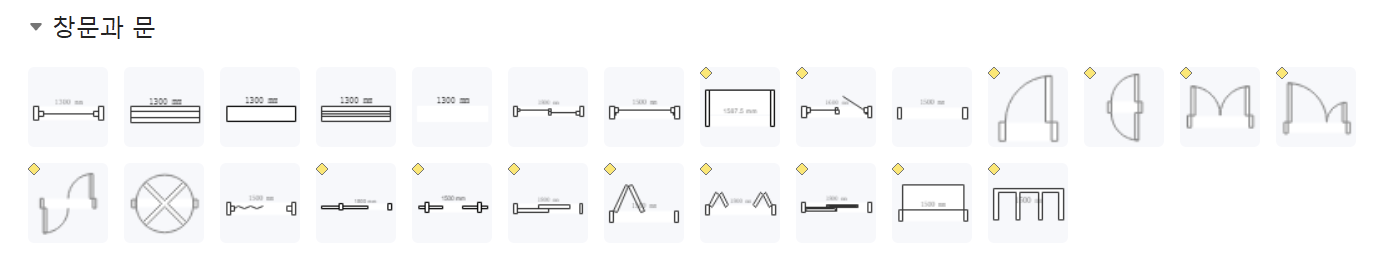

1. 문(Door)과 창문(Window) 기호

문은 평면도에서 가장 기본이 되는 기호입니다. 창문은 벽선 안쪽에 얇은 이중선 또는 간격 표시로 표현됩니다.

📌 체크 포인트
문 기호에서 가장 중요한 것은 열리는 방향입니다. 동선과 가구 배치에 직접적인 영향을 주기 때문이죠.

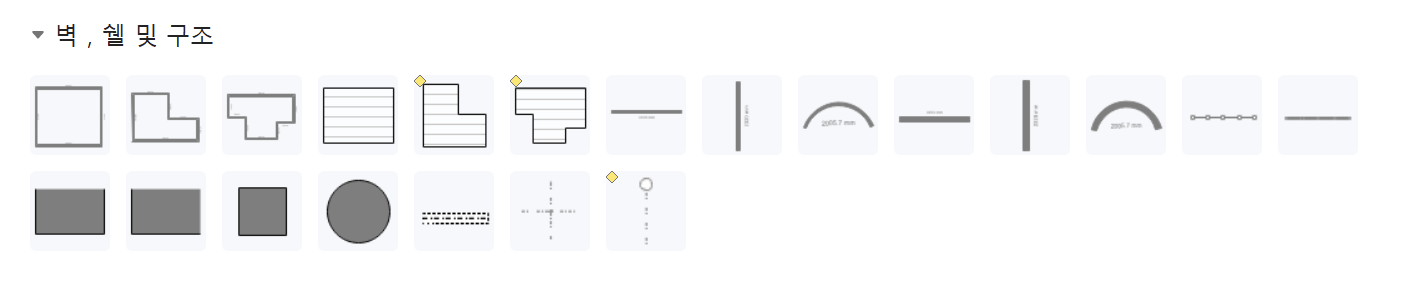

2. 벽(Wall) 기호

벽은 공간을 나누는 가장 중요한 구조 요소입니다.

📌 체크 포인트
외벽은 더 두껍게, 내벽은 조금 얇게 그려지는 경우가 많으니 두께 차이를 확인해 보세요.

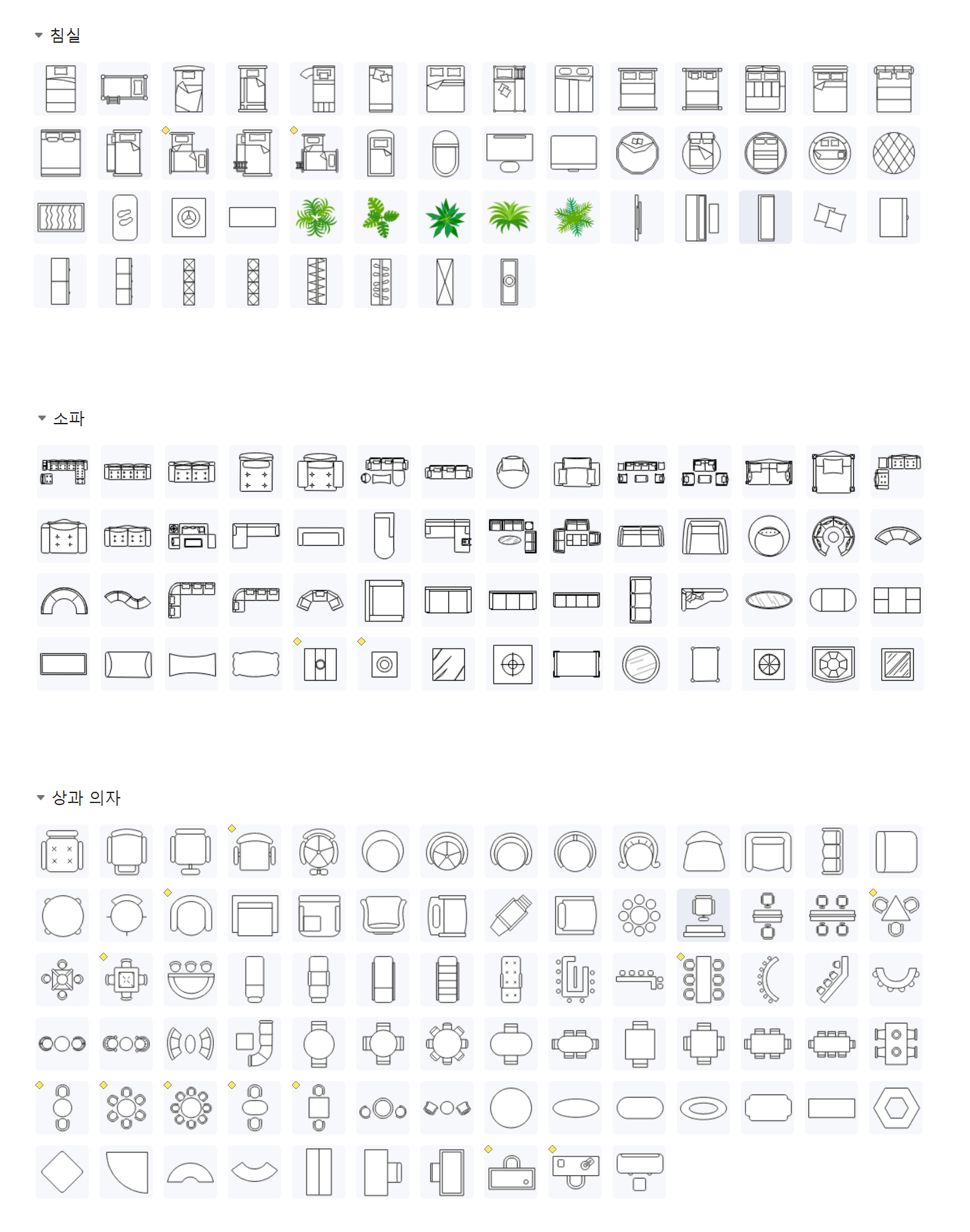

3. 가구(Furniture) 기호

가구 기호는 공간 활용도를 판단하는 기준입니다.

📌 체크 포인트

• 실제 사용 동선 확인
• 통로 폭 확보 여부
• 수납 효율 분석

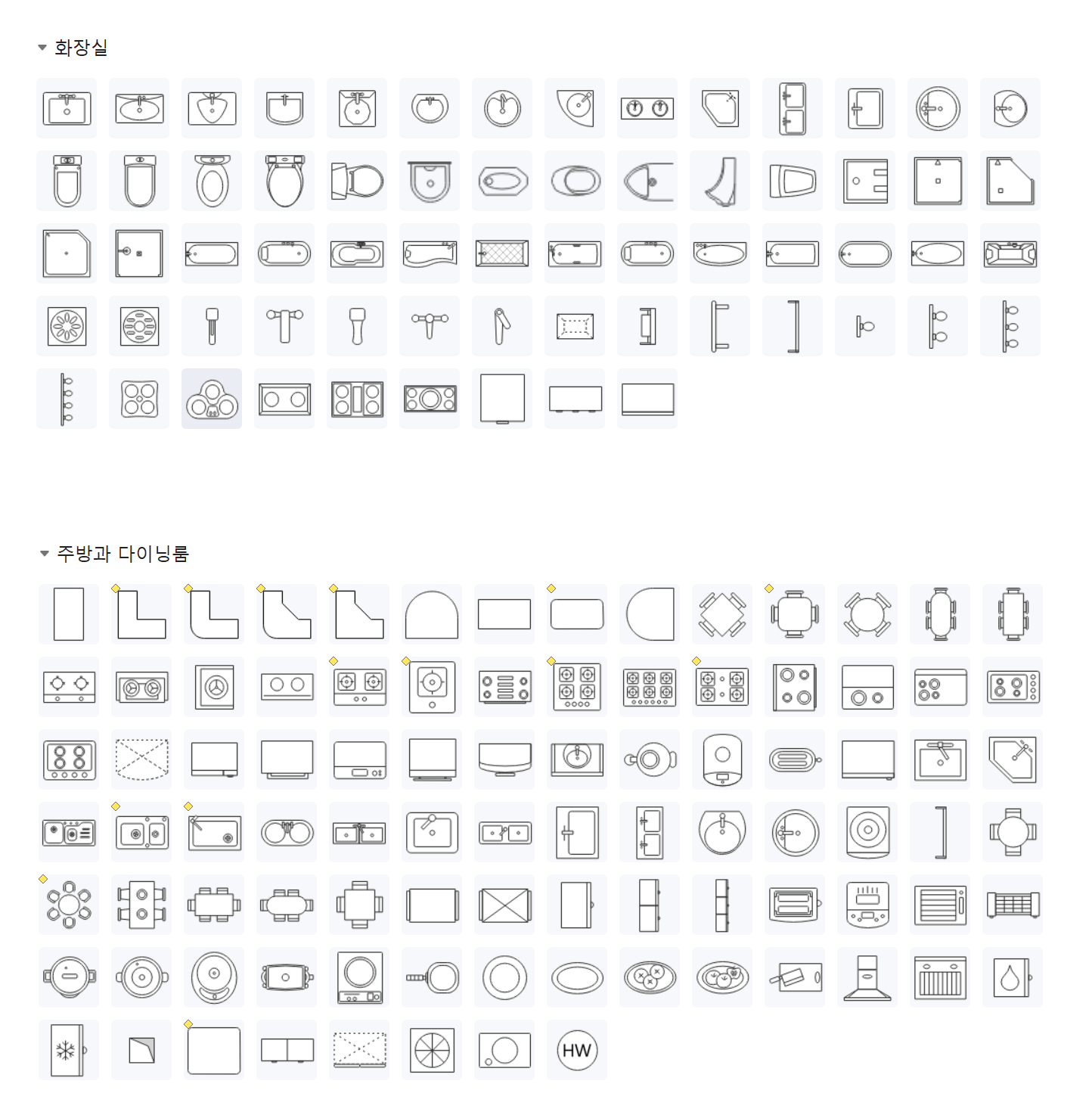

4. 욕실·주방 설비 기호

설비 기호는 실생활과 가장 밀접합니다.

📌 체크 포인트
설비 기호는 배관, 전기 위치와 연결되므로 가급적 표준 형태를 유지하는 것이 좋습니다.

💡 자주 쓰이는 기호만 알아도 충분한 이유

실제 아파트 평면도나 상가 도면을 보면 위에서 정리한 기호들이 80% 이상을 차지합니다.

• 문과 창문
• 벽
• 가구
• 설비

이 네 가지만 정확히 이해해도 평면도 해석과 제작이 훨씬 수월해집니다.

이드로우맥스(EdrawMax)에서는 평면도 전용 템플릿과 기호 라이브러리를 제공해 도면 경험이 없어도 10분 안에 기본 평면도를 완성할 수 있습니다.

기본 기호를 가져다 쓰는 것도 좋지만, 실제 작업을 하다 보면 직접 평면도 기호를 수정하거나 새로 만들어야 하는 상황도 생깁니다.

• “이 문은 일반 여닫이문이 아닌데?”
• “철거 예정 벽을 점선으로 표시할 수 없을까?”
• “우리 프로젝트 전용 기호를 만들어야 해.”

이럴 때 필요한 것이 바로 기호 커스터마이징입니다.

이드로우맥스(EdrawMax) 는 단순 배치 툴이 아니라, 직접 평면도 기호를 설계하고 저장할 수 있는 기능을 제공합니다.

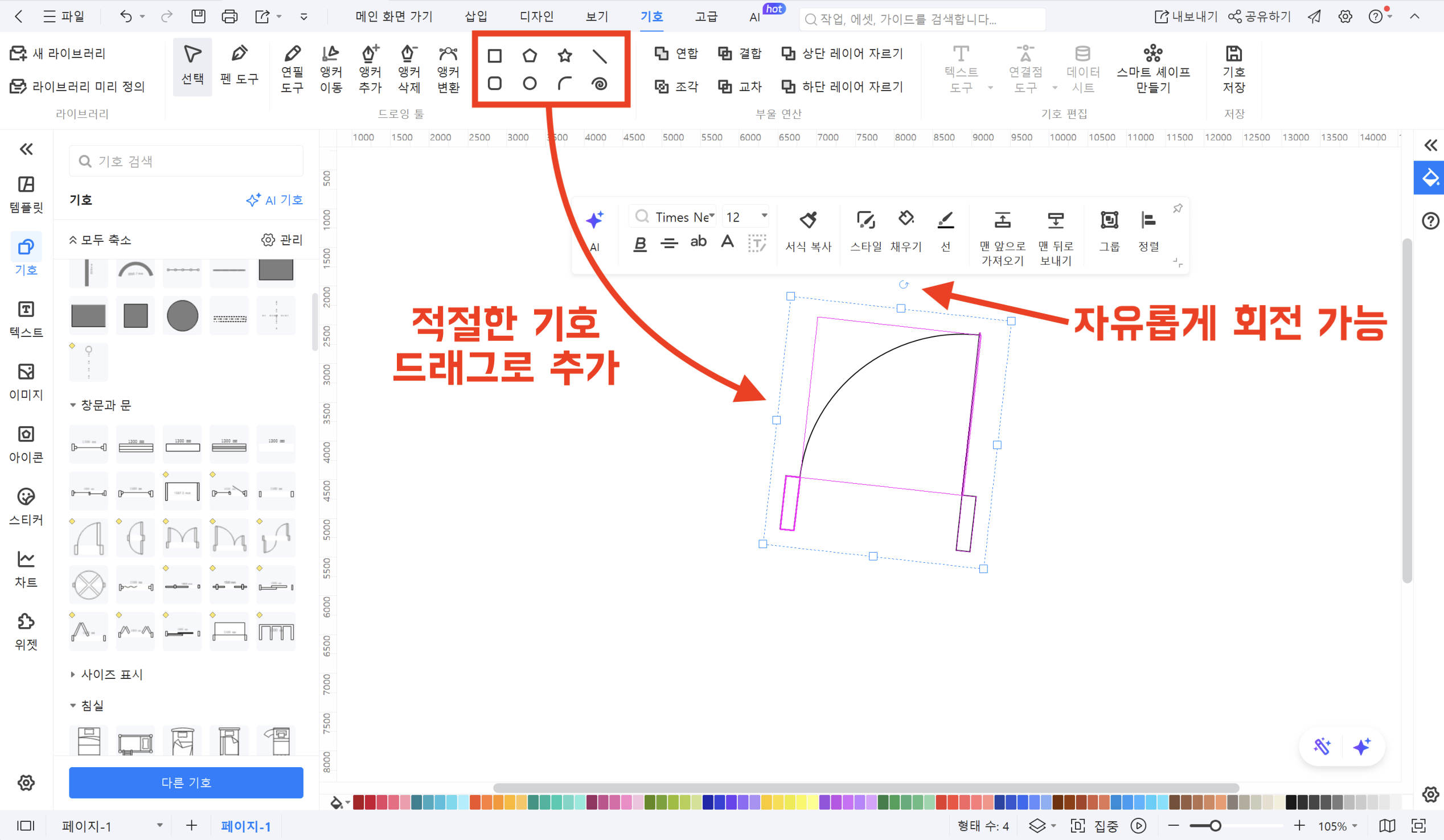

1. 여닫이문 기호 직접 만들기 (선 + 호 조합)

Step 1. 벽선 만들기

• [기호] 탭에서 사각형 도구 선택
• 적당한 길이로 벽선 생성

Step 2. 문 틀 표시

• 직선을 벽 끝에 연결

Step 3. 열림 방향 표시 (Arc 사용)

• 도형 → Arc(호) 선택
• 90도 각도로 조정
• 문이 열리는 방향으로 회전

이렇게 하면 기본 여닫이문 기호가 완성됩니다.

2. 점선 벽(철거 예정 벽) 만들기

리모델링 도면에서 자주 사용하는 커스터마이징 예시입니다.

Step 1. 기존 벽 기호 드래그 & 드롭

• 기호 라이브러리의 벽 카테고리에서 벽 기호를 캔버스로 드래그 & 드롭

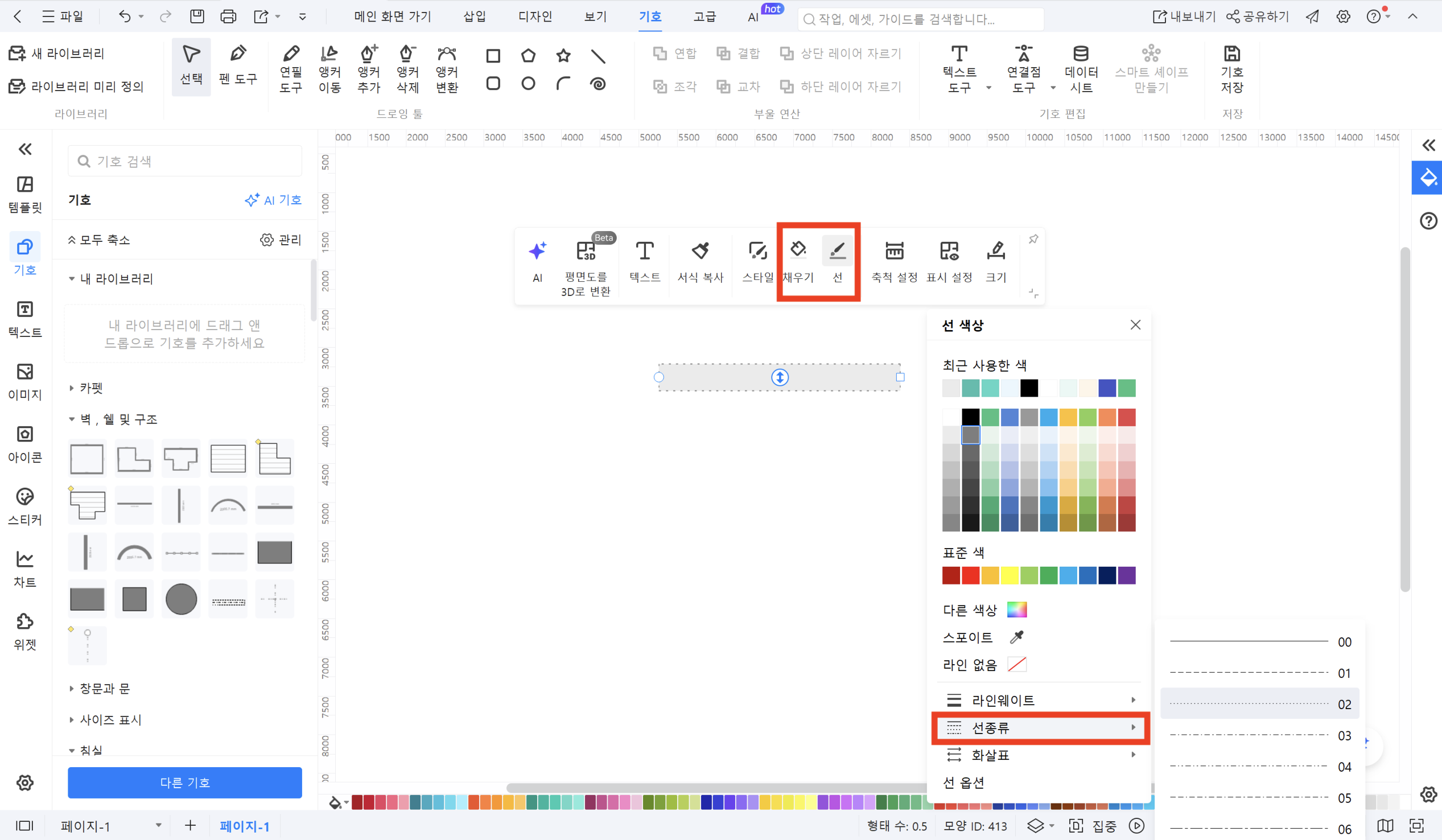

Step 2. 스타일 변경

• 벽 기호를 클릭
• [채우기] 색상을 연한 회색으로 조정
• [선] > [선종류] → 필요에 맞는 점선 선택

이렇게 하면 “철거 예정” 또는 “변경 구조”를 명확히 표현할 수 있습니다.

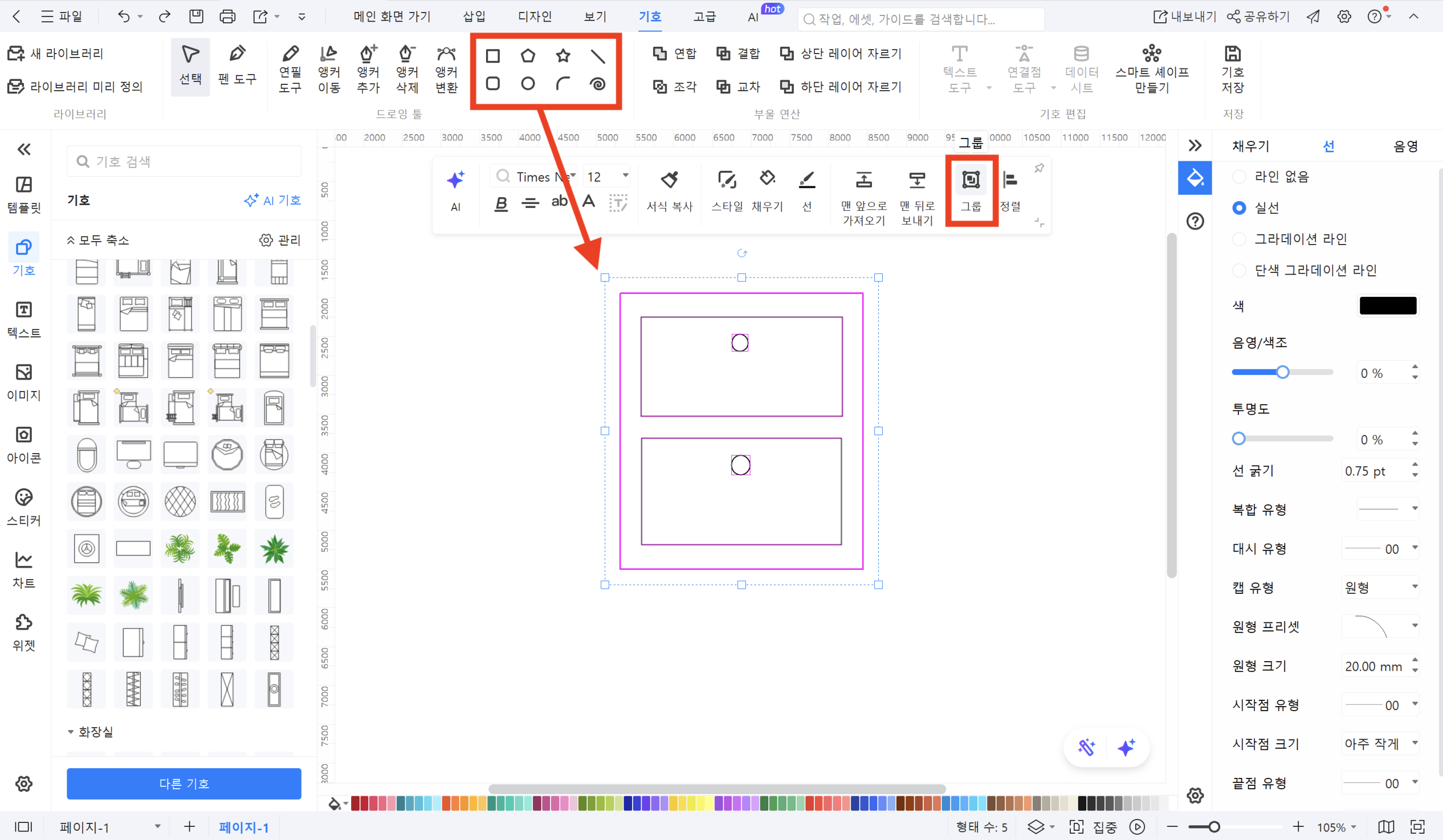

3. 사용자 정의 가구 기호 만들기

기본 라이브러리에 없는 맞춤형 가구도 직접 제작할 수 있습니다.

Step 1. 기본 형태 만들기

• 사각형 도형 배치 및 크기 조절

Step 2. 내부 디테일 추가

• 사각형 도형 추가해 서랍 표현
• 원 도형으로 손잡이 표현

Step 3. 그룹화(Group)

• 전체 선택 → 그룹 클릭

이제 하나의 완성된 가구 기호가 만들어졌습니다.

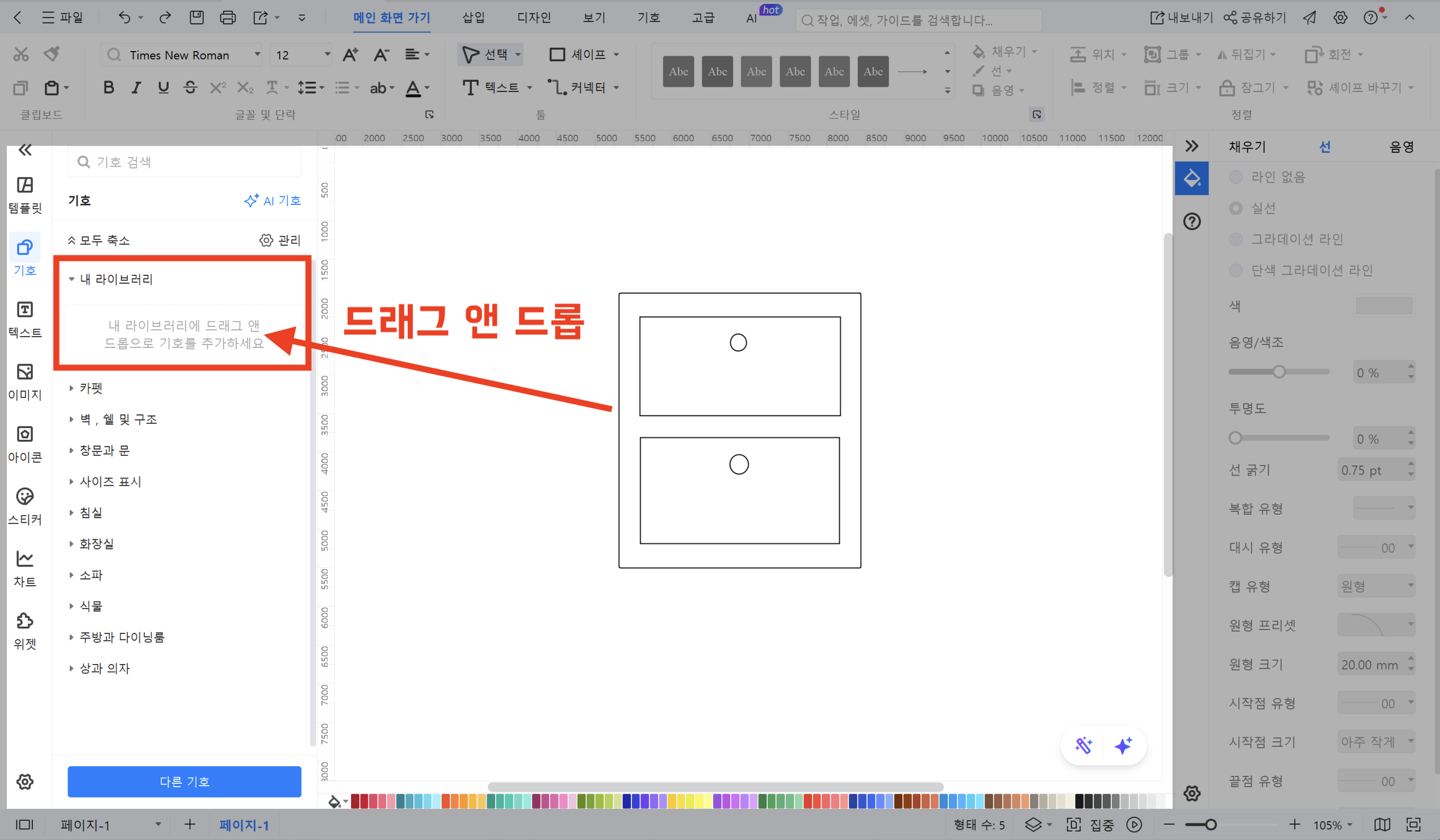

4. 내 라이브러리에 저장하기

커스터마이징의 핵심은 반복 사용 가능하게 만드는 것입니다.

• 완성된 기호 선택
• 드래그해 [내 라이브러리]로 이동

다음 프로젝트에서는 드래그 한 번으로 바로 사용할 수 있습니다.

💡 커스터마이징이 중요한 진짜 이유

평면도 기호는 단순 아이콘이 아닙니다. 프로젝트의 성격과 목적을 반영하는 설계 요소입니다.
이드로우맥스(EdrawMax)는 벡터 기반 편집, 자유로운 선 스타일 변경, 사용자 라이브러리 저장 기능을 제공해 커스터마이징 작업에 최적화되어 있습니다.

👉 아직 사용해보지 않았다면 직접 평면도 기호를 직접 만들어 보세요.
이드로우맥스(EdrawMax) 무료 다운로드 후 평면도 기호 직접 제작해보기

시중에 있는 많은 도구들 중에 왜 이드로우맥스(EdrawMax)가 평면도 기호 작업에 강할까요?
직접 써본 유저들이 입을 모아 칭찬하는 강력한 장점 3가지를 꼽아봤습니다.

이드로우맥스가 평면도 기호 작업에 강한 이유

특히 이드로우맥스의 AI 기능을 활용하면 "30평 아파트 평면도 그려줘" 한 마디에 초안이 뚝딱 완성되기도 해요.
시간은 아끼면서 결과물은 전문가 수준으로 뽑아낼 수 있으니, 안 쓸 이유가 없겠죠?

지금 바로 여러분의 아이디어를 도면으로 옮겨보시는 건 어떨까요?
[이드로우맥스 무료 다운하기]로 간단히 설치하고 직접 경험해 보세요!

어렵게만 느껴졌던 평면도 기호, 이제 조금 친숙해지셨나요?
기호의 의미를 아는 것만으로도 공간을 이해하는 폭이 완전히 달라집니다.

특히 이드로우맥스(EdrawMax)는 기호 라이브러리 + 커스터마이징 + 사용자 저장 기능을 모두 지원해 평면도 기호 작업에 최적화된 도구라고 볼 수 있습니다.
아직 평면도를 직접 만들어보지 않았다면, 이드로우맥스로 평면도 템플릿을 열어 기호 하나만 배치해 보세요. 이해 속도가 확실히 달라질 겁니다.

👉 이드로우맥스(EdrawMax) 무료 다운로드 및 평면도 기호 활용하기

질문 1. 평면도 기호란 무엇입니까?

건축물의 구조, 가구, 설비 등을 2차원 도면에 간략하게 나타내기 위해 약속된 기호입니다.

질문 2. 평면도 기호가 중요한 이유는 무엇입니까?

복잡한 설계를 시각적으로 단순화하여 설계자와 시공자, 사용자 간의 원활한 소통을 돕기 때문입니다.

질문 3. 평면도에서 문 기호는 어떻게 표현합니까?

주로 부채꼴 모양의 호와 직선을 사용하여 문이 열리는 방향과 각도를 표현합니다.
