Questa pagina fornisce vari simboli di torri utilizzati nel disegno di tubazioni e strumentazione. Scoprite i simboli migliori per creare P&ID di grande impatto visivo.

Ottenete l'accesso immediato a simboli di torri realistici da utilizzare nei diagrammi di tubazioni e strumentazione. I simboli già pronti possono farvi risparmiare una grande quantità di tempo ed energia.

Scarica gratuitamente il software P&ID e visualizza Tutti gli esempi

Elenco dei simboli della torre

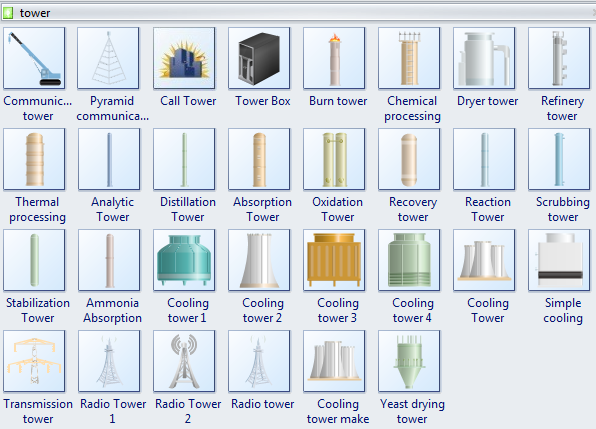

Questa immagine mostra alcuni simboli di torre inclusi nella libreria predefinita di Edraw. È possibile ottenere facilmente simboli di torri come torre di raffinazione, torre di trattamento termico, torre analitica, torre di distillazione, torre di assorbimento, torre di recupero, torre di reazione, torre di lavaggio, torre di stabilizzazione, torre di raffreddamento, torre di essiccazione del lievito e altro ancora.

Simboli elettrici PID

P&Esercitazione video sull'ID

Simboli di torri vivaci per P&ID

Questo set di simboli di torri è stato progettato con un aspetto vivido, che ricorda da vicino gli oggetti reali. Questo vi aiuterà a sviluppare P&ID di qualità per le presentazioni. Per ottenere i simboli, è necessario aprire Edraw e digitare "tower" nella casella di ricerca della libreria. Verrà visualizzato un lungo elenco di risultati.

  1. Torre di combustioneTorre di combustione
  2. Torre di assorbimentoTorre di assorbimento
  3. Torre di lavorazioneTorre di lavorazione
  4. Torre della raffineriaTorre della raffineria
  1. Torre di raffreddamentoTorre di raffreddamento
  2. Torre di asciugaturaTorre di asciugatura
  3. Torre di raffreddamento 2Torre di raffreddamento
  4. Torre di recuperoTorre di recupero

Altri simboli della torre

Sono disponibili anche simboli di torri astratte. Tutto dipende dallo stile che preferite.

Altri simboli della torre

Esempi di applicazione del simbolo della torre

Vengono forniti alcuni esempi di P&ID per aiutare a comprendere meglio l'applicazione dei simboli delle torri. Con Edraw P&ID designer, è possibile creare diagrammi di tubazioni e strumentazione di qualità e professionali in modo semplice e veloce.
