Simboli dei Contatori P&ID e il Loro Utilizzo

> Simboli P&ID > Simboli dei Contatori P&ID e il Loro Utilizzo
author
Scritto da Manuela Piccola |
Simboli dei contatori pre-disegnati con una varietà di stili disponibili da usare nei diagrammi di tubazioni e strumentazione e altre documentazioni. I simboli vettoriali assicurano una qualità di presentazione e un'alta leggibilità.

I simboli dei contatori P&ID pronti puntano ad aiutare gli utenti a produrre diagrammi di tubazione e strumentazione professionali e con un ottimo aspetto. Con ogni forma fornita in formato vettoriale, è più flessibile disegnare diagrammi su misura. Dai un'occhiata ai simboli dei contatori su questa pagina e vedi perché tutti li stanno usando per realizzare P&ID e PFD.

Scarica Gratuitamente il Software P&ID e Visualizza Tutti Gli Esempi

Simboli dei Contatori

La libreria simboli dei contatori su Edraw contiene una varietà di forme di contatori. Troverai contatori rotondi, contatori quadrati, contatori digitali e altri stili.

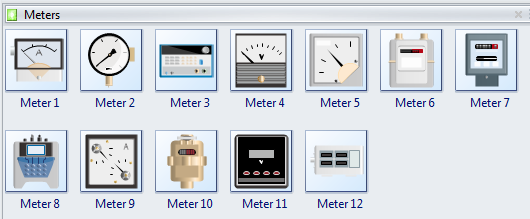

Simboli Contatori PID

Il Contatore Quadrato è un contatore con una struttura quadrata.

Contatore Quadrato

Il Contatore Rotondo è un contatore con una struttura rotonda.

Contatore Rotondo

Il Contatore Digitale è un contatore espresso in forma numerica.

Contatore Digitale

Come Usare i Simboli dei Contatori

Questo gruppo di simboli viene incluso nella categoria Automazione Industriale della libreria simboli. Quando avvii un modello di disegno del Processo P&ID, la libreria simboli si aprirà automaticamente. Puoi trascinare una forma richiesta dalla libreria e rilasciarla sull'area di disegno.

Le forme che ottieni sono grafica vettoriale, che è molto personalizzabile.

Dimensione Scalabile

Puoi scalare l'immagine in qualsiasi dimensione senza perdita di risoluzione di visualizzazione. Le immagini non saranno più sfocate.

Cambio Dimensione Simbolo Contatore

Colori Sostituibili

Sei in grado di cambiare liberamente i colori di riempimento per adattarli al tuo tema.

Consiglio: se vuoi cambiare il colore di riempimento per una parte di una forma, devi prima selezionare la forma secondaria. Clicca sulla forma secondaria se vuoi cambiare il colore per un paio di volte fin quando non lo selezioni con successo (ci sarà una cornice blu di selezione), poi puoi cambiare questa forma secondaria con un nuovo colore, senza toccare le altre parti. O puoi prima separare la forma (vai sul menu Home, e clicca il tasto Separa), e cambia il colore liberamente per qualsiasi forma secondaria.

Cambio Colore Simbolo Contatore

Forme Separabili

Puoi uscire i componenti del disegno per creare nuovi simboli. Per fare ciò, devi selezionare il tasto Separa per separare la forma nel menu Home.

Separazione Forma Simbolo Contatore

Per aiutarti a comprendere meglio i simboli dei diagrammi di tubazione e strumentazione, puoi andare sulle pagine esempi PID e Esempi PFD per imparare da un'ampia gamma di esempi.

SImboli Contatore P&ID

Puoi trovare altri simboli di contatori quando cerchi nel sistema di libreria. Sono disponibili anche simboli di contatori astratti.

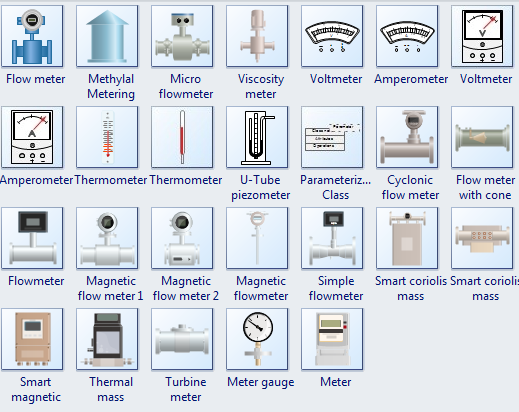

Altri Simboli di Contatori PID

Usare i Simboli dei Contatori per Progettare i P&ID

Sotto ci sono alcuni esempi che illustrano l'uso e l'applicazione dei simboli alimentazione P&ID. I simboli predefiniti per P&ID di Edraw forniscono un modo facile e veloce per progettare i diagrammi di tubazioni e strumentazione. Per scoprire altri esempi, puoi visitare la galleria di esempi di P&ID e la galleria di esempi di PFD.
