I simboli pre-disegnati rappresentano luci rotonde, luci rettangolari, luci quadrate, luci sollevate, ecc. I simboli vettoriali aiutano a sviluppare diagrammi e documentazione accurati e di qualità da presentazione.

Dalla libreria simboli luci P&ID, otterrai un'ampia gamma di luci P&ID di alta qualità. Questi simboli sono ottime risorse quando crei diagrammi di tubazione e strumentazione. Qui vedrai una panoramica generale dei simboli. Qui avrai una panoramica generale dei simboli sul loro aspetto e su come usarli nei diagrammi.

Scarica Gratuitamente il Software P&ID e Visualizza Tutti gli Esempi

Simboli di Luci

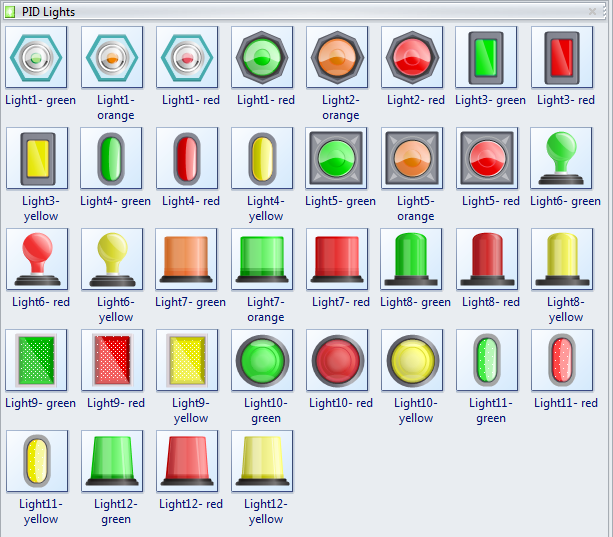

La seguente immagine mostra una cattura schermo della libreria simboli di luce su Edraw. Ha una completa raccolta di simboli di luce P&ID vettoriali. Troverai forno in lotto, calendario, radiatore a circolazione, bilanciere, condensatore, evaporatore, ciclo di espansione, scambiatore di calore, sistema ad olio caldo, condensatore semplice, bruciatore di energia, generatore a vapore, preriscaldatore d'aria, essiccatore rotativo, collettore solare ecc.

Simboli di Luci

Di seguito c'è una luce con la forma esagonale.

Luce Esagonale

Include luci rettangolari con tre colori.

Luce Rettangolare

Puoi anche trovare le luci rotonde.

Luce Rotonda

Ci sta anche una varietà di luci rialzate.

Luce Rialzata

Come Usare i Simboli di Luce

Questo gruppo di simboli viene incluso nella categoria Automazione Industriale della libreria simboli. Quando avvii un modello di disegno del Processo P&ID, questa libreria simboli si aprirà automaticamente.

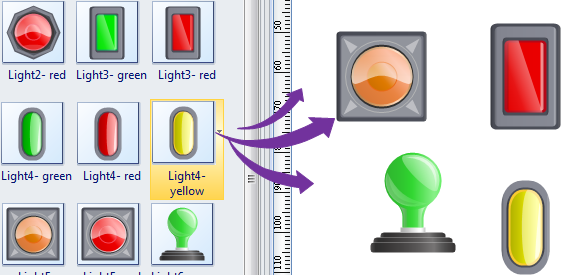

Trascina e Rilascia le Forme

Scegli una forma dalla libreria e rilasciala nell'area di lavoro. Le forme che ottieni sono grafica vettoriale, che è molto personalizzabile.

Trascina Simboli Luce

Ti servono simboli di luce dall'aspetto fresco per il tuo design? Questi simboli di luce sono un gioco da ragazzi da aggiungere. E i loro definiti, rifiniti dettagli realizzeranno diagrammi e presentazioni eccezionali facili da comprendere per i tuoi clienti.

Usare i Simboli di Luce P&ID per Progettare i P&ID

Sotto ci sono alcuni esempi che illustrano l'uso e l'applicazione dei simboli di luce P&ID. I simboli predefiniti per P&ID di Edraw forniscono un modo facile e veloce per progettare i diagrammi di tubazioni e strumentazione. Per scoprire altri esempi, puoi visitare gli esempi di P&ID e esempi di PFD.
