Simboli porte nelle planimetrie: significato, tipi più comuni e come leggerli

I simboli delle porte nelle planimetrie mostrano dove si trova una porta, come si apre e quale tipo di passaggio collega due ambienti. Saperli leggere è essenziale per capire il flusso degli spazi, evitare errori di layout e progettare stanze funzionali. In pratica, quando un utente cerca simbolo porta planimetria o simboli porte planimetria, di solito vuole capire tre cose: dove passa l’accesso, in quale direzione si apre la porta e come distinguere una porta standard da una scorrevole o da una doppia.

Se vuoi una visione più ampia dei simboli usati nelle piante, può essere utile partire anche da questa panoramica completa dei simboli delle planimetrie, così da contestualizzare meglio il ruolo delle porte rispetto a muri, finestre, mobili e sanitari.

Che cosa indicano i simboli delle porte nelle planimetrie?

I simboli delle porte nelle planimetrie sono rappresentazioni grafiche standard che indicano la presenza di una porta all’interno di un muro o di un’apertura. Non servono solo a segnalare l’accesso tra due stanze, ma anche a mostrare informazioni pratiche come:

• la posizione esatta della porta;
• il tipo di apertura;
• la direzione del movimento dell’anta;
• l’ingombro necessario per l’apertura;
• il rapporto tra porta, arredi e passaggi.

In una planimetria ben costruita, la porta non è un dettaglio secondario. Al contrario, è uno degli elementi che influenzano di più la leggibilità dello spazio. Una porta posizionata male o letta male può cambiare la disposizione dei mobili, il percorso interno di una stanza e perfino la funzionalità di un bagno, di una camera o di un ufficio.

Per questo, i simboli delle porte vengono spesso analizzati insieme ai simboli delle finestre nelle planimetrie, perché aperture e passaggi sono i due elementi che più incidono sull’organizzazione dell’ambiente.

Come leggere i simboli delle porte in una planimetria

Per leggere correttamente un simbolo porta planimetria, bisogna osservare almeno tre elementi: il vano nel muro, l’anta e l’arco di apertura. Questi dettagli permettono di capire non solo dove si trova la porta, ma anche come viene usata nello spazio reale.

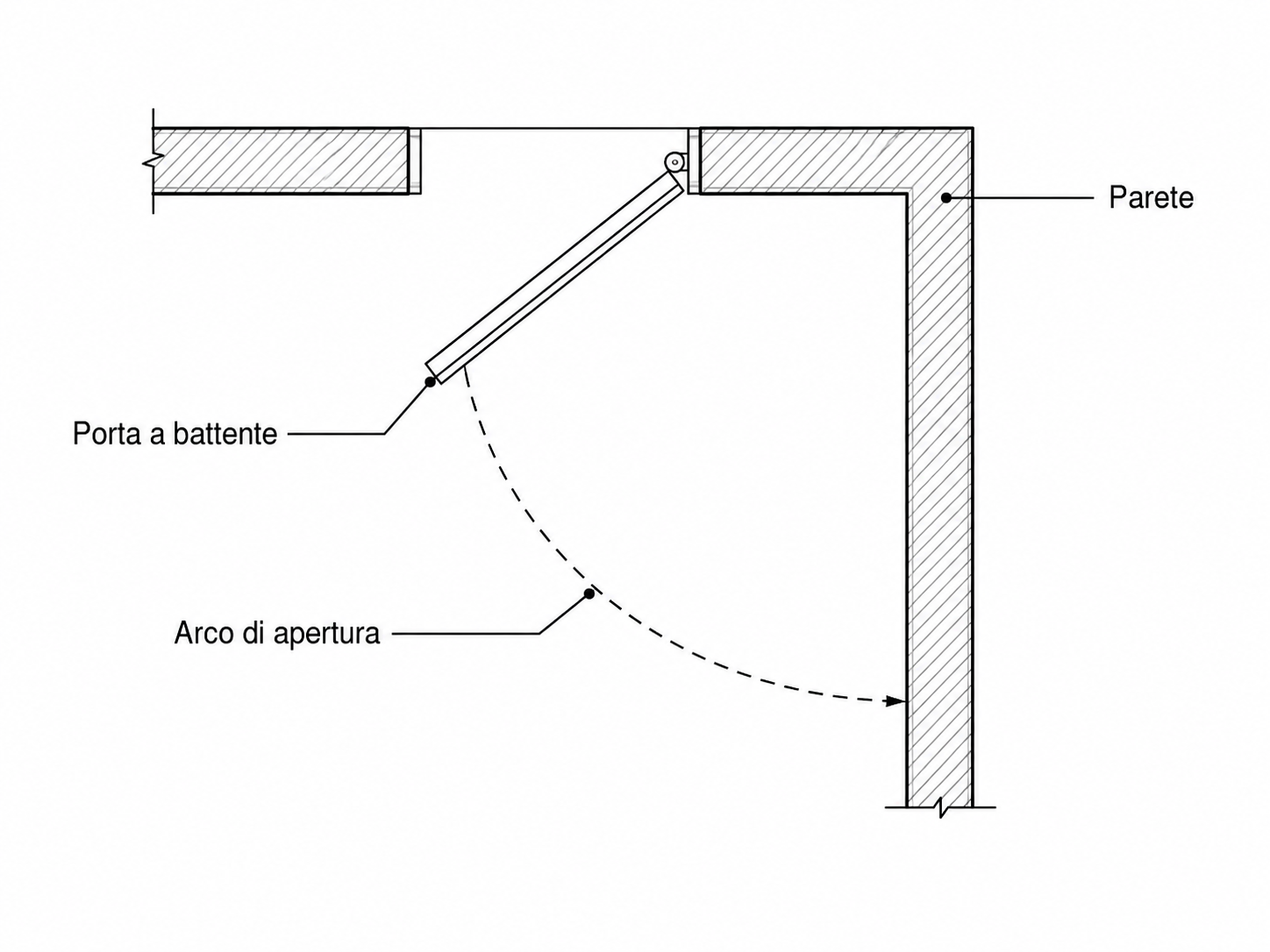

In genere, una porta a battente viene disegnata con:

• un’interruzione nel muro;
• una linea che rappresenta l’anta;
• un arco che mostra il raggio e il verso di apertura.

Questo schema aiuta a capire subito se la porta si apre verso l’interno o verso l’esterno, se occupa spazio utile e se interferisce con altri elementi come armadi, sanitari o finestre.

Come capire il verso di apertura

Il verso di apertura è uno degli aspetti più importanti. L’arco tracciato accanto all’anta mostra in quale direzione la porta ruota. Questo dettaglio è fondamentale perché incide su:

• percorsi di passaggio;
• sicurezza e praticità;
• disposizione dei mobili;
• utilizzo corretto dello spazio in stanze piccole.

Per esempio, in un bagno stretto o in una camera compatta, il verso di apertura può determinare se un lavabo, un letto o un armadio possono essere posizionati in modo funzionale.

Come distinguere una porta singola, doppia o scorrevole

Non tutte le porte hanno lo stesso simbolo. I casi più comuni sono:

• porta singola a battente, con una sola anta e arco di apertura;
• porta doppia, con due ante simmetriche o asimmetriche;
• porta scorrevole, spesso rappresentata senza arco, con una logica grafica diversa rispetto alla battente;
• porta pieghevole, usata in alcuni progetti specifici;
• porta tecnica o vetrata, che può avere una resa grafica leggermente diversa a seconda del software.

Quando si leggono i simboli, bisogna quindi evitare l’errore di pensare che ogni apertura nel muro corrisponda alla stessa tipologia di porta.

Tipi più comuni di simboli delle porte

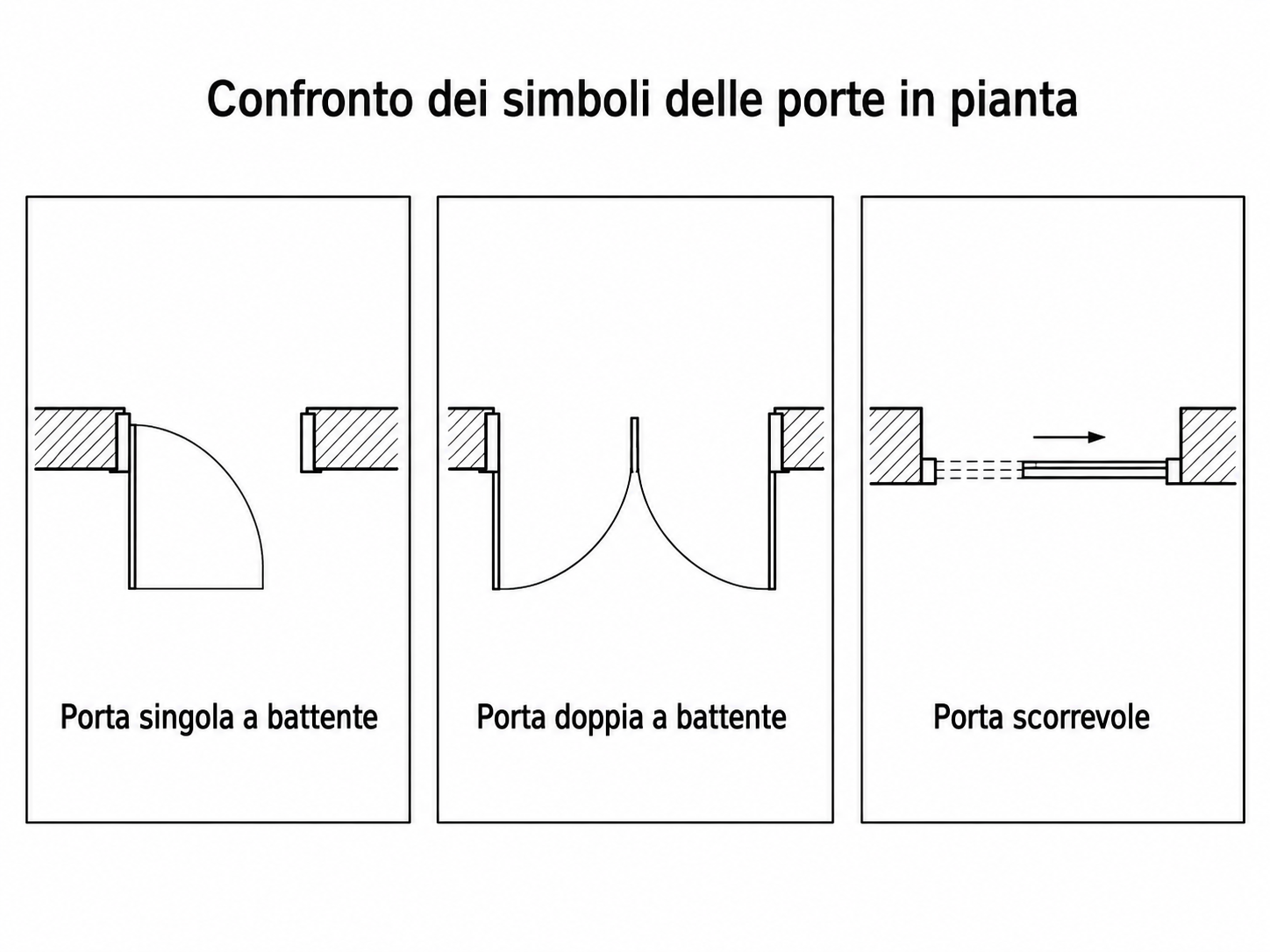

I simboli porte disegno tecnico possono variare leggermente da un software all’altro, ma la logica resta simile. I tipi più comuni sono questi.

Questa distinzione è utile soprattutto quando si vuole arredare bene uno spazio. Una porta scorrevole, per esempio, lascia più libertà vicino alle pareti, mentre una porta a battente richiede un’area di rotazione libera.

Differenze tra simboli delle porte e simboli delle finestre

Molti utenti confondono porte e finestre quando leggono una pianta per la prima volta. La differenza principale è che il simbolo della porta mostra quasi sempre un movimento di apertura, mentre il simbolo della finestra tende a indicare soprattutto un’apertura nel muro senza lo stesso tipo di arco di rotazione.

In pratica:

• la porta segnala un passaggio tra ambienti;
• la finestra segnala un’apertura per luce e ventilazione;
• la porta ha spesso un’anta leggibile con arco di apertura;
• la finestra segue una logica grafica diversa e non ha la stessa funzione spaziale.

Per distinguere meglio le principali aperture strutturali, è utile confrontare i simboli delle porte con quelli delle finestre nelle planimetrie.

Dove trovare simboli delle porte già pronti

Chi cerca door symbols floor plan o simboli porte planimetria spesso non vuole solo capire il significato dei simboli, ma anche trovare elementi già pronti da usare in una pianta. In questo caso, le soluzioni più pratiche sono:

• librerie CAD;
• raccolte di blocchi architettonici;
• template di floor plan;
• software che includono simboli trascinabili e modificabili.

In particolare, EdrawMax può essere utile quando devi:

• scegliere tra diversi tipi di porta;
• trascinare i simboli direttamente nel layout;
• adattare il verso di apertura;
• modificare la disposizione degli ambienti in pochi clic;
• mantenere coerenza grafica tra porte, finestre e arredi.

100% sicuro | Nessuna pubblicità | Funzionalità AI

100% sicuro | Versioni per desktop >>

Come usare i simboli delle porte per creare una planimetria chiara

I simboli delle porte non servono solo a leggere una pianta esistente. Servono anche a costruirne una nuova in modo più logico. Il metodo più efficace è questo:

• definire muri e perimetro della stanza;
• posizionare i passaggi principali;
• scegliere il tipo di porta più adatto;
• verificare il verso di apertura;
• controllare che non ci siano interferenze con mobili, finestre o sanitari.

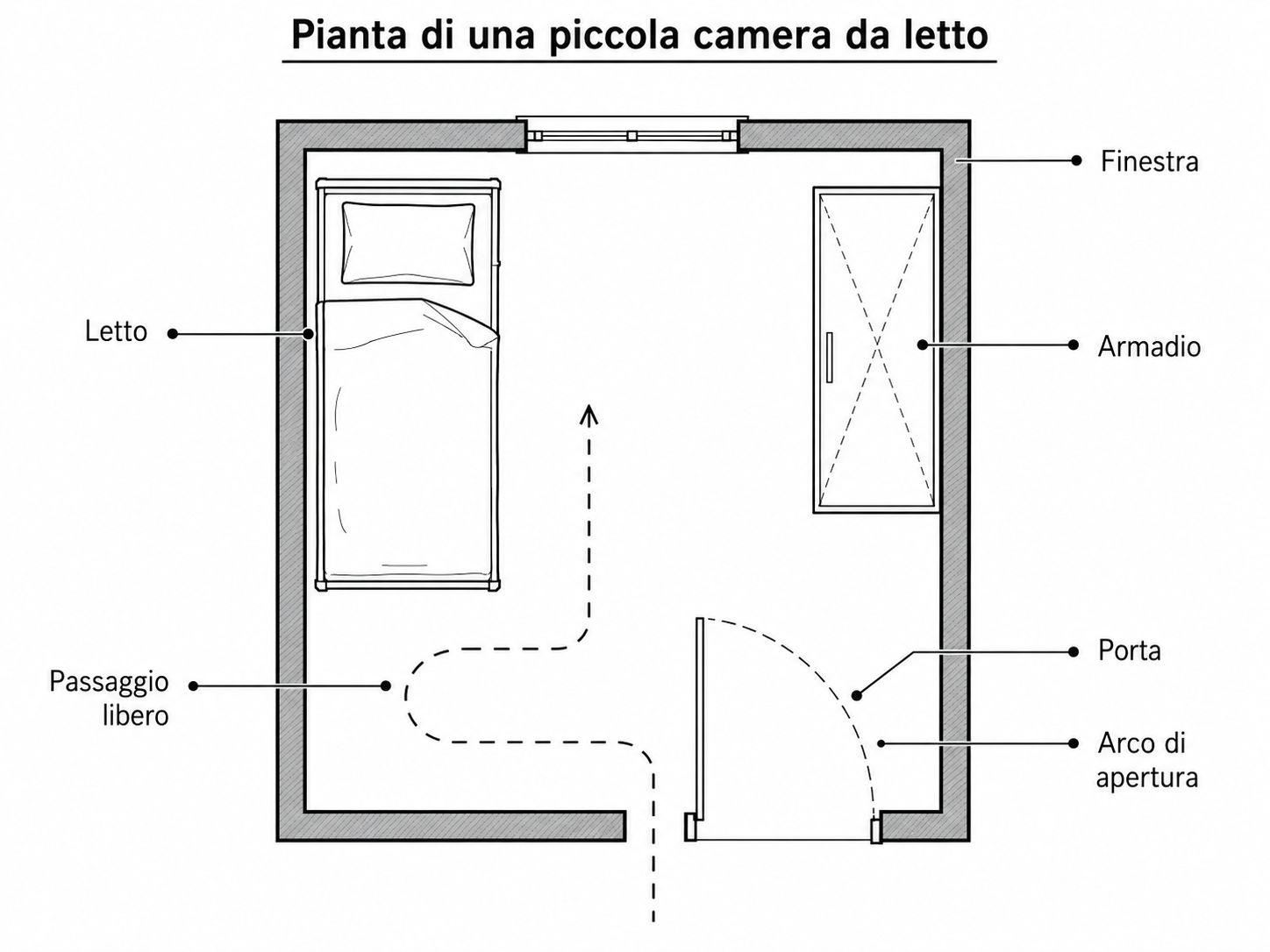

Questo passaggio è particolarmente importante in ambienti compatti. In una camera da letto, per esempio, una porta che si apre male può limitare la posizione dell’armadio. In un bagno, può compromettere il passaggio o l’uso corretto dei sanitari. In un soggiorno, può alterare il flusso tra ingresso e zona living.

Dopo aver scelto il simbolo corretto della porta, è importante valutare anche gli altri elementi della pianta, come mobili, bagno e distribuzione della camera da letto, perché tutti influenzano la funzionalità dello spazio.

Se stai progettando direttamente una planimetria, EdrawMax può entrare in gioco qui in modo ancora più concreto: non solo per trovare i simboli delle porte, ma anche per combinarli con muri, finestre e arredi in un unico layout coerente. Questo rende il processo più rapido e riduce gli errori di proporzione o di posizionamento.

Per una visione più ampia del significato dei simboli della planimetria, puoi consultare anche questa risorsa: simboli della planimetria e loro significato: simboli della planimetria e loro significato.

Errori comuni quando si leggono i simboli delle porte

Uno degli errori più frequenti è pensare che basti vedere un’interruzione nel muro per capire tutto. In realtà, senza leggere bene anta e arco di apertura, si rischia di fraintendere l’uso reale dello spazio.

Gli errori più comuni sono:

• ignorare il verso di apertura;
• confondere porte e finestre;
• non distinguere tra porta battente e porta scorrevole;
• trascurare l’ingombro della porta vicino ai mobili;
• non considerare la scala della planimetria.

Questi errori sono piccoli sulla carta, ma diventano molto visibili quando si passa dalla pianta al layout reale.

Quando conviene usare una libreria di simboli invece di disegnare tutto a mano

Disegnare i simboli manualmente può avere senso in casi tecnici molto specifici, ma per la maggior parte dei progetti è più efficiente usare una libreria pronta. Questo vale soprattutto quando devi produrre una planimetria chiara, aggiornarla più volte o condividerla con clienti, colleghi o team di progettazione.

Una libreria pronta è utile perché:

• velocizza il lavoro;
• riduce le incoerenze grafiche;
• migliora la leggibilità della pianta;
• rende più semplice cambiare layout;
• aiuta a mantenere proporzioni corrette.

In questo contesto, EdrawMax funziona bene come soluzione pratica perché permette di partire da simboli già disponibili e trasformarli rapidamente in una planimetria completa, senza interrompere il flusso di progettazione.
