R&I-Symbole für Drähte, Kabel und ihre Verwendung

> P&ID Symbole > R&I-Symbole für Drähte, Kabel und ihre Verwendung
Edraw | 04/15/2020
Vorgezeichnete Draht- und Kabelsymbole stehen für additive Einspritzung, Ballenpresse, Spule, Extruder, Extrusionsverstärker, Drahtspule, Holzspule, Drahtstapler usw. Vektorsymbole helfen bei der Entwicklung präziser R&I-Diagramme und -Dokumentationen in Präsentationsqualität.

Mit lebensnahen R&I-Symbolen für Drähte und Kabel erstellen Sie perfekte Rohrleitungs- und Instrumentendiagramme. Hier erhalten Sie einen allgemeinen Überblick über die einzelnen Symbole und wie sie in Diagrammen eingesetzt werden.

P&ID Software zum Download

Symbole für Drähte und Kabel

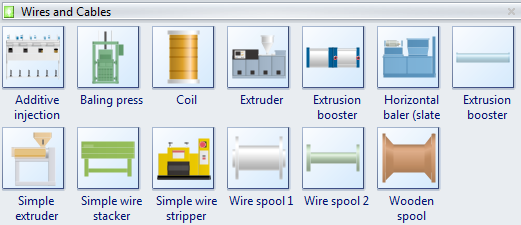

Dieses Bild ist ein Screenshot der Symbolbibliothek für Drähte und Kabel in Edraw. Es umfasst eine umfassende Zusammenstellung von Vektor-P & ID-Drähten und -Kabelformen. Sie finden additive Einspritzung, Ballenpresse, Spule, Extruder, Extrusionsverstärker, Drahtspule, Holzspule, Drahtstapler usw.

R&I-Symbole für Drähte und Kabel

Der Extruder ist eine Vorrichtung um duktile oder halbweiche Feststoffe durch spezifische Düsenöffnungen presst und so einen kontinuierlichen Strahl, Streifen oder Schlauch erzeugt

Extruder

Eine Spule ist eine elektrische Leitung, die in Form einer Spirale gewickelt ist. Sie verfügt über einen Weicheisenkern, um Induktion oder ein Magnetfeld bereitzustellen.

Coil

Bei einer Drahtspule handelt es sich um ein Gerät, auf das Drähte, Kabel, Papier, Filme, Bänder oder Klebebänder gewickelt werden. Oben und unten befinden sich Platten, die das Abrutschen der Objekte verhindern.

Wire Spool

Einsatz der Symbole für Drähte und Kabel

Um die Symbole zu suchen, klicken Sie zuerst auf die Schaltfläche „Bibliothek“ in der oberen linken Ecke. Klicken Sie in der Dropdown-Liste auf „Industrielle Automatisierung“. Alle R&I-Symbole werden angezeigt. Wählen Sie „Drähte und Kabel“. Diese Schablone wird links geöffnet. Ziehen Sie die gewünschte Form direkt auf den Bildschirm.

Da alle Symbole im Vektorformat vorliegen, sind sie sehr flexibel einsetzbar.

Skalierbare Größe

Sie können das Format ohne Verlust der Auflösung auf eine beliebige Größe skalieren. Es gibt keine Unschärfen mehr.

Wires and Cables Change Size

Farbe ändern

Sie können die Füllfarben frei wählen, um sie Ihrem Thema anzupassen.

Hinweis: Wenn Sie die Füllfarbe für einen anderen Teil der Vorlage ändern möchten, müssen Sie zuerst die Untervorlage auswählen. Klicken Sie auf die Untervorlage, dessen Farbe Sie ändern möchten, bis Sie erfolgreich waren (es wird ein blauer Rahmen angezeigt). Anschließend können Sie diese Untervorlage mit einer neuen Farbe sowie den anderen unveränderten Teilen anzeigen. Oder Sie heben die Gruppierung der Vorlage zuerst auf (gehen Sie zum Startmenü und klicken Sie auf die Schaltfläche „Gruppierung aufheben“) und ändern die Farbe für jede Untervorlage.

Wires and Cables Change Color

Vorlage trennbar

Sie können einzelnen Komponenten herausziehen, um daraus neue Symbole zu erstellen. Dazu müssen Sie zuerst auf die Schaltfläche „Gruppierung aufheben“ klicken. So heben Sie die Gruppierung im Home-Menü auf.

Wires and Cables Separate Shape

Beispiele für Symbole von Drähten und Kabeln

Hier sehen Sie einige Beispiele für den Einsatz von R&I-Symbolen für Drähte und Kabel. Vordefinierte R&I-Symbole von Edraw eröffnen schnelle und einfache Möglichkeiten, Rohrleitungs- und Instrumentierungsdiagramme zu entwerfen. Weitere Beispiele finden Sie unter R&I- und PFD-Beispielen.
