R&I-Pumpensymbole und Ihr Einsatzbereich

> P&ID Symbole > R&I-Pumpensymbole und Ihr Einsatzbereich
Edraw | 04/16/2020
Zu den vorproduzierten R&I-Pumpensymbolen gehören Pumpen, luftbetriebene Membrane, Kreiselpumpen, chemische Pumpen usw. Diese Vektorsymbole helfen Ihnen bei der Entwicklung präziser und qualitativ hochwertiger R&Is.

In der R&I-Pumpensymbol-Bibliothek der Edraw R&I-Software finden Sie eine große Auswahl an hochwertigen R&I-Pumpensymbolen. Diese Symbole sind eine hervorragende Unterstützung beim Erstellen von Rohrleitungs- und Instrumentierungsdiagrammen. Hier erhalten Sie einen allgemeinen Überblick über die Symbole, wie sie aussehen und wie sie in Diagrammen verwendet werden.

Pumpensymbole

Die Edraw-Bibliothek enthält eine Vielzahl von Pumpensymbolen für unterschiedliche Einsatzzwecke und Themen. Sie finden Pumpen, luftbetriebene Pumpen, luftbetriebene Membrane, Kreiselpumpen, chemische Pumpen, klassische Pumpen, Kühlpumpen, Membranpumpen, Flanschpumpen, Hochvolumenpumpen, horizontale Pumpen, Mag-Antriebspumpen, Ölpumpen, Vakuumpumpen, vertikale Pumpen, Wasserpumpen, Kolbenpumpen usw. Um mehr über die Einsatzmöglichkeiten der Symbole zu erfahren, sollten Sie diese Anleitung lesen und lernen, wie Sie eine R&I entwerfen.

R&I-Pumpensymbole

Mit einer Pumpe kann man Objekte anheben, indem man eine Flüssigkeit komprimiert.

Pump

Die Kreiselpumpe verfügt über ein rotierendes Hochgeschwindigkeitslaufrad, dessen Schaufeln das Wasser nach außen wirft.

Centrifugal Pump

Bei der chemischen Pumpe handelt es sich um eine Pumpeneinheit, mit der Chemikalien in das Motoröl eingespeist werden. So wird die Korrosion im System verringert und gleichzeitig eingetretenes Wasser entfernt

Chemical Pump

Eine Membranpumpe verwendet eine Membran verwendet, um Betriebsteile einer mechanisch betätigten Membranpumpe von Hydraulikflüssigkeit zu isolieren.

Diaphragm Pump

Die Vakuumpumpe ist ein Kompressor, der Luft und nicht kondensierbare Gasen aus einem Raum entfernt, der auf Unterdruck gehalten werden soll.

Vacuum Pump

Weitere R&I-Pumpensymbole

Edraw stellt weitere Pumpensymbole bereit, um die unterschiedlichsten Anforderungen zu erfüllen.

More PID Pump Symbols

Einsatz von Pumpensymbolen

Wo erhalte ich die Symbole?

Starten Sie Edraw, gehen Sie in die Kategorie „Industrial Automation“ und doppelklicken Sie auf die R&I-Vorlage der „Utility-Generation“. Dann starten Sie eine neue Zeichnung. Die Bibliothek mit den Pumpensymbolen wird gemeinsam mit einigen anderen Bibliotheken automatisch auf der linken Seite der Website geöffnet.

Wenn Ihr Edraw bereits geöffnet ist, können Sie auch auf die Schaltfläche in der oberen linken Ecke der Bibliothek klicken und zu Industrial Automation-> R&I Pumps navigieren.

Drag & Drop-Symbole

Wenn Sie auf die Symbole zugreifen, können Sie die erforderlichen Symbole jetzt per Drag & Drop auf den Bildschirm ziehen.

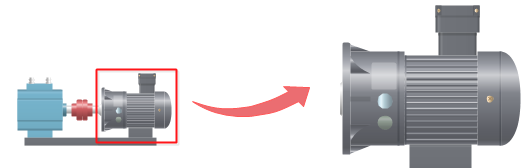

Ändern Sie die Größe des Symbols

Sie können die Vorlage ohne Verlust der Auflösung auf eine beliebige Größe skalieren. Es gibt keine Unschärfe mehr.

Pump Symbol Change Size

Pumpensymbol Größe ändern

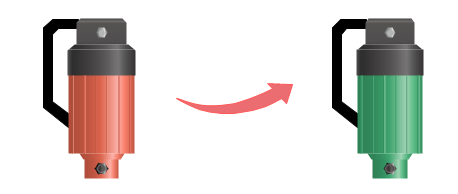

Es ist sehr einfach, die Füllfarben zu ändern, damit sie besser zum eigenen Thema passt.

Tipps: Falls Sie die Füllfarbe für einen Teil des Formates ändern möchten, müssen Sie zuerst das Unterformat bestimmen. Klicken Sie einige Male auf das Unterformat, dessen Farbe Sie ändern möchten, bis Sie das richtige Format getroffen haben (es wird ein blauer Auswahlrahmen angezeigt). Anschließend können Sie dieses Unterformat mit einer neuen Farbe ausstatten. Oder Sie können die Gruppierung des Formates aufheben (gehen Sie zum Startmenü und klicken Sie auf die Schaltfläche „Gruppierung aufheben“) und die Farbe für jedes Unterformat frei ändern.

Pump Symbol Change Color

Pumpensymbol Farbe ändern

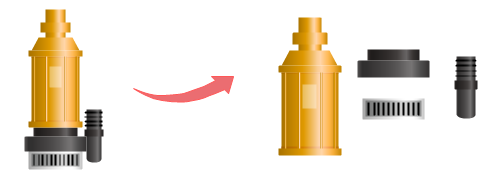

Sie können die Zeichnungskomponenten extrahieren, um neue Symbole zu erstellen. Dazu müssen Sie zuerst auf die Schaltfläche „Gruppierung aufheben“ klicken, um sie im Home-Menü aufzuheben.

Pump Symbol Separate Shape

Einsatz von Pumpensymbolen zum Entwerfen von R&Is

Die folgenden Beispiele werden mit Edraw R&I-Pumpensymbolen erstellt. Sie werden weitere R&I-Beispiele entdecken und lernen, wie Sie die Symbole effektiv einsetzen. Mit unseren vordefinierten R&ID-Symbolen können Sie problemlos professionell aussehende Rohrleitungs- und Instrumentierungsdiagramme sowie Prozessflussdiagramme erstellen.
