Kanalsystem für R&I-Fließschema und Verwendung

> P&ID Symbole > Kanalsystem für R&I-Fließschema und Verwendung
Janice | 11/07/2019
Bietet Ihnen verschiedene lebensechte Kanalisierung-Symbole, einschließlich gerader Kanal, abzweigender Kanal, Kreuz-Rohr, Übergang, usw. Es ist leicht, R&I-Prozess zu vertreten, wenn Sie diese Vektorsymbole haben.

Eine Vielzahl von vorgezeichneten R&I-Rohr-Symbole enthalten in Edraw. Sie sind Vollständig editierbar und können Sie diese Symbole verwenden, für die Herstellung von professionellen und gut aussehenden R&I-Fließschemen.

Kostenloser Download der Software und alle Beispiele sehen

Rohr

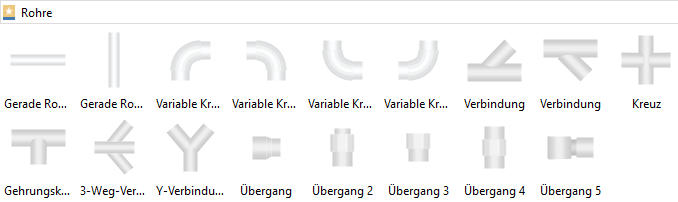

Hier finden Sie umfassende Rohr-Formen mit einer Vielzahl von Stilen, einschließlich des geraden Rohrs, abzweigenden Kanäle, Kreuzverrohrung, 3 Wege-Kreuzung, Y-Kreuzung und Übergang.

Rohr

Burg Rohr ist ein Oberbegriff für Versatz oder Richtungswechsel in der Rohrleitung. Hier bedeutet auch Ellenbogen.

Burg Rohr

Kreuzung oben wird verwendet, wenn die Strömung an der oberen Leitung aufteilen.

Kreuzung oben

Kreuzung unten wird verwendet, wenn die Strömung nach unten Richtung aufteilen.

Kreuzung unten

Übergang ist eine Armatur, die verwendet wird, um die Große der Rohrleitung zu erhöhen oder zu verringern, oder die Anbindungsrichtung zu ändern.

Übergang

Verwendung der Symbole

Diese Gruppe von Symbolen finden Sie in der Kategorie Industrielle Automation. Wenn Sie eine Zeichnungsseite für R&I-Fließschema starten, wird die Bibliothek sich auf der linken Seite der Leinwand öffnen.

Ziehen und legen Sie eine Form auf die Leinwand zum Einstieg. Die Formen sind Vektorgrafiken, die hochgradig anpassbar sind.

Für diesen Satz von Rohr-Symbolen können Sie die Länge durch Ziehen der Ziehpunkte ändern und den Radius durch die fließenden Tasten ändern. Genauso wie die Bilder unten zeigen:

anpassbar

Sie können auch die Farbe bei Bedarf ändern. Zuerst klicken Sie auf die Form, dann gehe zu Füllen-Schalter, um Farbe-Optionen zu wählen.

Farbe ändern

Verwenden Sie die vorgezeichneten R&I-Vorlagen

Um die Anwendung von Symbolen besser zu verstehen, bieten wir hier einige komplette R&I-Beispiele mit Rohr-Symbolen. Edraw vordefinierte R&I-Symbole bieten eine schnelle und einfache Möglichkeit, R&I-Fließschema zu entwerfen.

Produktionslinie Schwefelsäure Desoxidation Prozessablaufdiagramm Typischer Prozessablauf
Produktionslinie Schwefelsäure Desoxidation Prozessablaufdiagramm Typischer Prozessablauf
