Fehlerbaumanalyse Software - Fehlerbaumdiagramme kostenlos erstellen

Professionelle Fehlerbaumdiagramme aus Beispielen und Vorlagen mit Edraw schnell erstellen.

Einführung der Fehlerbaumanalyse

Fehlerbaum

Die Fehlerbaumanalyse ist ein Verfahren zur Zuverlässigkeitsanalyse von technischen Anlagen und Systemen. Im Rahmen der Fehlerbaumanalyse werden die logischen Verknüpfungen von Teilsystemausfällen auf allen kritischen Pfaden ermittelt, welche zu einem Gesamtsystemsausfall führen. Beispielhafte Anwendungsbereiche der Fehlerbaumanalyse stellen die Luft- und Raumfahrttechnik und die probabilistische Sicherheitsanalyse in der Kernkraftwerkstechnik dar.

Fehlerbaumanalyse Software

Edraw Max ist eine vektorbasierte Diagrammerstellung Software mit reichen Beispielen und Vorlagen. Es ist einfach, Fehlerbaumdiagramme zur Dokumentation von Geschäftsprozessen zu erstellen. Erstellen Sie Diagramme, die Ereignisse dokumentieren, die zum Scheitern führen können, um die Produktionsausfälle zu verhindern.

Fehlerbaumanalyse Software

Kostenloser Download der Software und alle Beispiele sehen

Download Windows Version Mac Version Linux Version

Systemanforderungen

Windows 7, 8, 10, XP, Vista und Citrix

32 und 64 bit Windows

Mac OS X 10.2 oder höher

Kompatibel mit Linux-Distributionen wie Ubuntu, Fedora, Debian, usw.

Erweiterte Funktionen der Software

Edraw hat seinen Ruf auf Effizienz, Präzision, Stabilität und Robustheit seiner Fehlerbaum-Produkte. Deshalb Millionen von Edraw-Produkten auf der ganzen Welt installiert werden, die derzeit bei Großprojekten von vielen Feldern so vielfältig wie Bildung, Mode, Luft-und Raumfahrt, Verteidigung, Schiene, Chemische Prozessanlagen, Öl & Gas verwendet werden und unter vielen anderen medizinischen gewesen. Dazu kommen die benutzerfreundliche Schnittstelle, die die einfache Erstellung oder Anpassung der Projekte erlauben.

  1. Auf dem neuesten Stand, intuitiv und erweiterte Schnittstelle ermöglicht volle Kontrolle über das Diagramm: Elementen-Layout, Themen, Farben, Stile, Zoom, usw.
  2. Nützliche Tools für das Drucken der Diagramme und einfache Kopieren & Einfügen in andere Anwendungen übertragen.
  3. Fehlerbäume automatisch erstellen.
  4. Benutzerfreundliche Events- und Gates-Bibliotheken.
  5. Intelligente Präsentation für die Bearbeitung im Vollbildmodus, so dass Erklärung ausführlicher sein können.
  6. Qualitative und quantitative Analyse von Daten

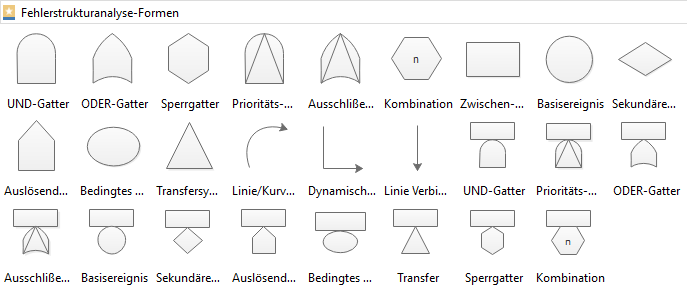

Eingebaute Symbole für Fehlerbaum

In Edraw Software sind zahlreiche Fehlerbaumanalyse-Symbole zur Dokumentation von Geschäftsprozessen verfügbar. Dokumentieren 6-Sigma- und ISO 9000-Prozesse. Im Detail können Sie auch lesen von Fehlerbaumanalyse Symbole und Verwendung.

Fehlerbaum Symbole

Beispiele von Fehlerbaumanalyse

Es ist bequem und zeitsparend, Fehlerbaumdiagramme durch die Verwendung der fertigen Beispiele und umfangreichen eingebauten Symbolen in Edraw zu erstellen. Herunterladen Sie diese Vorlage und bearbeiten für Ihren eigenen Gebrauch. Lernen Sie jetzt, wie man einen Fehlerbaum erstellen.

Fehlerbaumdiagramme

Weitere kostenlosen Beispiele von Fehlerbaumanalyse sehen

Wie nutzt man eine Fehlerbaumanalyse

Erstellen Sie professionell aussehende Fehlerbaumdiagramme aus Beispielen und Vorlagen mit Edraw. Bitte klicken Sie hier, um Fehlerbaumanalyse-Software herunterzuladen. Dann können Sie die integrierten Fehlerbaum-Vorlagen nutzen, um Ihre Geschäftsprozesse mit Leichtigkeit und Wirkung zu erstellen und zu präsentieren.

  1. Wählen Sie eine Komponente für die Analyse. Zeichnen Sie ein Feld an der Spitze des Diagramms und in der Liste der Komponenten im Inneren.
  2. Identifizieren Sie kritische Ausfälle oder "Fehler" im Zusammenhang mit der Komponente. Zusammen mit Fehlerart- und Effektanalyse (FMEA) ist eine gute Weise, um Störungen während der Qualitätsplanung zu identifizieren. Zur Qualitätsverbesserung können Störungen durch Brainstorming oder als die Ausgabe von Ursache-und-Wirkung-Diagramm identifiziert werden.
  3. Erkennen Sie die Ursachen für jedes Verschulden. Listen Sie alle anwendbaren Ursachen für Störungen in Ovale unten die Fehler. Verbinden Sie die Ovale an die entsprechenden Fehler-Box.
  4. Arbeiten Sie stetig an einer Grundursache. Weiter Ursachen für jeden Fehler zu identifizieren, bis Sie eine Grundursache oder steuerbare Ursache erreichen.
  5. Gegenmaßnahmen für jede Ursache zu identifizieren. Verwenden Sie Brainstorming oder eine modifizierte Version der Kraftfeldanalyse, um die Maßnahmen zu entwickeln. Erstellen Sie Boxen für jede Gegenmaßnahme, ziehen Sie die Felder unterhalb der entsprechenden Ursache, und verknüpfen Sie die Gegenmaßnahme und Ursachen.

Weitere Lesen über Geschäftsdiagramm:

EPK-Diagramm Software

Fischgräten-Diagramm Software

Wertstromanalyse Software

Flussdiagramm Software

Software für SWOT-Analyse

SIPOC - Six Sigma-Prozessanalyse

Wertschöpfungskettediagramm

Fangen an! Sie werden das benutzerfreundliche Visualisierungsprogramm lieben.

Edraw Max ist perfekt, nicht nur für professionell gestaltete Flussdiagramme, Organigramme, Brainstormingdiagramm, sondern auch für Netzwerkdiagramme, Grundrisse, Arbeitsflussdiagramm, Modedesign, UML-Diagramme, Elektropläne, R&I-Fließschema, Wissenschaft, Diagramme und Grafiken... und das ist erst der Anfang!
