Vorgezeichnete Symbole für Datenbankmodell repräsentieren Entität, Ansicht, Beziehung, übergeordnete Kategorie, Kategorie, dynamischer Verbinder, Grader Verbinder, starke Entität usw. Diese Symbole helfen genaue Diagramme und Dokumentation zu erstellen.

Datenbankmodell Symbole

Das folgende Bild zeigt die Entität-Beziehung-Symbole, einschließlich Entität, Ansicht, übergeordnete Kategorie, Kategorie, Kind, dynamischer Verbinder, Gerader Verbinder, starke Entität, schwache Entität, starke Beziehung, schwache Beziehung, Attribut, abgeleitete Attribute, Einschränkung und Beteiligung.

Datenbankmodelldiagramm Symbole

Entität

Entität in einer Datenbank kann eine einzelne Person, Platz oder Sache werden.

Beziehung

Beziehung bietet nützliche Informationen, die mit der Entitätstypen nicht erkannt werden könnten. Beziehungen sind sinnvolle Assoziationen zwischen zwei oder mehr Entitäten wie zuweisen, zuordnen oder verfolgen.

Kategorie

Kategorie sind Tabelle, die Subtypen von einer übergeordneten Tabelle sind. In Bezug auf eine Datenbank ist eine Entität, eine einzelne Person, Platz oder Sache, wo die Daten gespeichert werden können.

Starker Entitätstyp

Starker Entitätstyp Die Identifikation einer Entität ist durch einen oder mehr Werte von Attributen des gleichen Entitätstyps möglich; so ist z. B. die Auftragsnummer für den Entitätstyp Auftrag identifizierend.

Schwacher Entitätstyp

Schwacher Entitätstyp Zur Identifikation einer solchen Entität ist ein Attributwert einer anderen mit der schwachen Entität in Beziehung stehenden Entität starken Typs erforderlich.

Startke Beziehung

Startke Beziehung sind Verbindungen, die zwischen einem starken Entitätstyp und seinem Eigentümer.

Schwäche Beziehung

Schwäche Beziehung sind Verbindungen, die zwischen einem schwäche Entitätstyp und seinem Eigentümer.

Attribut

Attribut Typisierung gleichartiger Eigenschaften.

Wenn Sie die Kategorie-Symbole verwenden, können Sie finden, gibt es einen fließenden Button auf der Form. Klicken Sie auf den Button, um die Eigenschaft der Kategorie einzustellen.

Kategorie setzen

Einige Menschen kann verwechselt werden mit der Verwendung des Verbinders zur Verbindung der Entität-Symbole. Tatsächlich, es ist sehr leicht. Sie können den Anschluss in Richtung der Form bewegen, und werden Sie dann finden, dass die Entität-Form viele grüne Markierungen hat. Wenn die rote Markierung angezeigt werden, bedeutet das die beiden verbindet.

Entität verbinden

Objektbeziehung Symbole

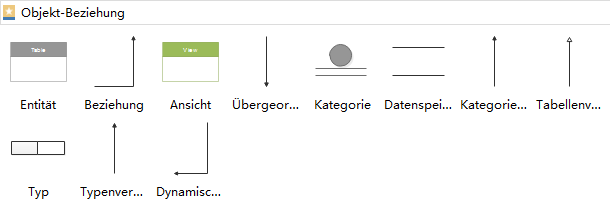

Das folgende Bild zeigt die Objektbeziehung-Symbole wie Entität, Beziehung, Ansicht, übergeordnete zu Kategorie, Kategorie zu Untergeordnet, Vererbung, Typ und dynamischer Verbinder.

Datenbankmodell-Symbole 2

Typ und Typvererbung

Typ einer Beziehung entsteht hängt davon ab, wie verwandte Objekte definiert sind.

Typenvererbung ist eine zusätzliche Eigenschaft, die von Hierarchie innerhalb von komplex strukturierten Daten angeboten wird.

Funktionen der Datenbankmodell-Symbole

Um den Ziehprozess zu erleichtern, wird eine besondere Aktionstaste zur Verarbeitung der multiplizieren Form hinzugefügt. Es wird angezeigt, wenn das Shape ausgewählt ist. Mit der fließenden Aktionstaste können Sie Änderungen direkt auf die Form machen, ohne ein anderes zu zeichnen.

Prozesstyp ändern
