Alles über Anhänger-Schaltpläne erfahren

Wenn Sie vor kurzem einen Anhänger gekauft haben oder endlich beschlossen haben, Ihren bereits vorhandenen Anhänger an Ihren Pickup anzuschließen. In diesem Artikel erfahren Sie alles über die verschiedenen Arten von Kabeln und wie Sie Ihren Anhänger perfekt mit Ihrem Auto verbinden können.

Was ist ein Anhänger?

Ein Anhänger ist ein nicht motorisiertes Fahrzeug und soll von einem anderen Fahrzeug gezogen werden: SUVs, Pickups oder Jeeps ziehen in der Regel Anhänger. Je nach Typ können sie auch Wohnmobile sein.

Anhängerverkabelung

Wie funktioniert ein Anhänger?

Ein Anhänger ist ein separates Zusatzfahrzeug, das mit dem Hauptfahrzeug verbunden werden muss. Der Anhänger wird mit der entsprechenden Anhängevorrichtung am Hauptfahrzeug befestigt. Damit die elektrische Leistung des Anhängers funktioniert, verwenden wir verschiedene Stecker. Der Mindestausgangsstecker ist der 4-Wege-Stecker, der die Signale, die Masse und die Rücklichter des Anhängers mit Strom versorgt.

Die Einsatzmöglichkeiten von Anhängern

Der Anhänger hat verschiedene Anwendungsmöglichkeiten, je nach Benutzer und der Art der Dienste, die man sucht. Sie werden für den Transport von Waren, Materialien, Booten, Campingutensilien, etc. verwendet. Die verschiedenen Arten von Anhängern sind wie folgt:

  • Nutzfahrzeug-Anhänger
  • Reiseanhänger
  • Bootsanhänger
  • Sattelauflieger
  • Bauwagen
  • Schwanenhalsauflieger
  • 5. Rad-Anhänger

EdrawMax: Die intelligente Wahl für die Erstellung von Diagrammen

  • Automatisierte Diagramme mit KI-Unterstützung
  • Über 280 Arten von Diagrammen mühelos erstellen
  • Verschiedene Vorlagen & Symbole um Ihre Bedürfnisse
  • Drag & Drop-Schnittstelle und einfach zu bedienen
  • Jedes Detail mit intelligenten und dynamischen Toolkits anpassen
  • Kompatibel mit einer Vielzahl von Dateiformaten, wie MS-Office, Visio, PDF, usw
  • Diagramme exportieren, drucken und teilen

Was ist der Farbcode für die Anhängerverkabelung?

Die schwierigste Aufgabe in Bezug auf einen Anhänger ist es, ihn mit Ihrem Fahrzeug zu verbinden. Wenn Sie sich Gedanken darüber machen, wie Sie dies erreichen können, haben wir Farbcodes für Sie. Die Anhängerverkabelung hat verschiedene Farben, die es einfach machen, die Drähte mit dem primären Fahrzeug und dem Stecker zu verbinden und zu verstehen.

Wie lauten die Farbcodes für Anhängerkabel?

Bei der Verkabelung von Anhängern werden den einzelnen Drähten unterschiedliche Farbcodes zugewiesen, um die Verbindung der Drähte zu erleichtern. Um die Farbcodes besser zu verstehen, finden Sie hier eine umfassende Tabelle.

Anhänger Verdrahtung Farbcode

Diese Tabelle zeigt, wofür die einzelnen Farbcodes stehen, so dass es sehr einfach ist, zu koordinieren, welches Kabel wohin gehört.

4-Pin-Anhänger-Schaltplan

4-Pin-Anhänger-Schaltplan

Wie Sie aus diesem 4-poligen Anhängerschaltplan ersehen können, ist das weiße Kabel mit der Masse verbunden. Das Grün verläuft auf der Rückseite und verbindet sich mit der Rechtskurve. Das braune Kabel, das für die Rücklichter zuständig ist, führt zu den beiden Glühbirnen auf der Rückseite und das gelbe Kabel führt zurück nach links, um eine Linkskurve anzuzeigen. Sie sind alle über einen 4-Wege-Anschluss verbunden.

Was ist der 4-Wege-Anschluss?

4-Wege-Stecker

4-Wege-Steckverbinder sind die einfachsten Steckverbinder, die zum Verbinden Ihres Anhängers mit dem Hauptfahrzeug verwendet werden. Mit dem 4-Wege-Anschluss können Sie die drei wichtigsten Lichtfunktionen steuern: Bremsen, Rechtsabbiegen und Linksabbiegen. Das vierte Kabel (Weiß) ist, wie in der Abbildung gezeigt, das Erdungskabel. Normalerweise verwenden leichte Anhänger diesen Anschluss.

5-Pin-Anhänger-Schaltplan

5-Pin-Anhänger-Schaltplan

In diesem 5-poligen Anhängerschaltplan oben können Sie sehen, dass das erste Kabel das Massekabel (weiß) ist. Das zweite Kabel (grün), das vom Stecker ausgeht, ist für das rechte Signal zuständig. Das dritte (braune) Kabel ist dasjenige, das für die Rücklichter zuständig ist. Diese sind auch mit der Seite verbunden, um eine bessere Sichtbarkeit zu gewährleisten.

Das vierte Kabel (blau) zeigt an, wenn die Bremsen betätigt werden. Der letzte Satz von Drähten (gelb) führt zur linken Seite, um das linke Signal anzuzeigen. Diese werden über den 5-Wege-Anschluss verbunden.

Was ist der 5-Wege-Stecker?

5-Wege-Stecker

Ein 5-Wege-Stecker wird verwendet, um eine elektrische Verbindung zwischen dem Anhänger und dem Hauptfahrzeug herzustellen. Er wird in der Regel bei Fahrzeugen verwendet, die hydraulische Bremsen oder Stoßbremsen verwenden. Ein Pin wird für die Erdung verwendet, die anderen werden üblicherweise für die Anzeige von Abbiegevorgängen, Bremsen und für die Anzeige, dass das Auto läuft, verwendet.

Das zusätzliche Kabel ist mit den Rückfahrscheinwerfern verbunden, die dabei helfen, die hydraulische Kupplung des Anhängers zu entriegeln, wenn das Fahrzeug rückwärts fährt. Dieses Kabel dient also auch als Rückfahrlicht.

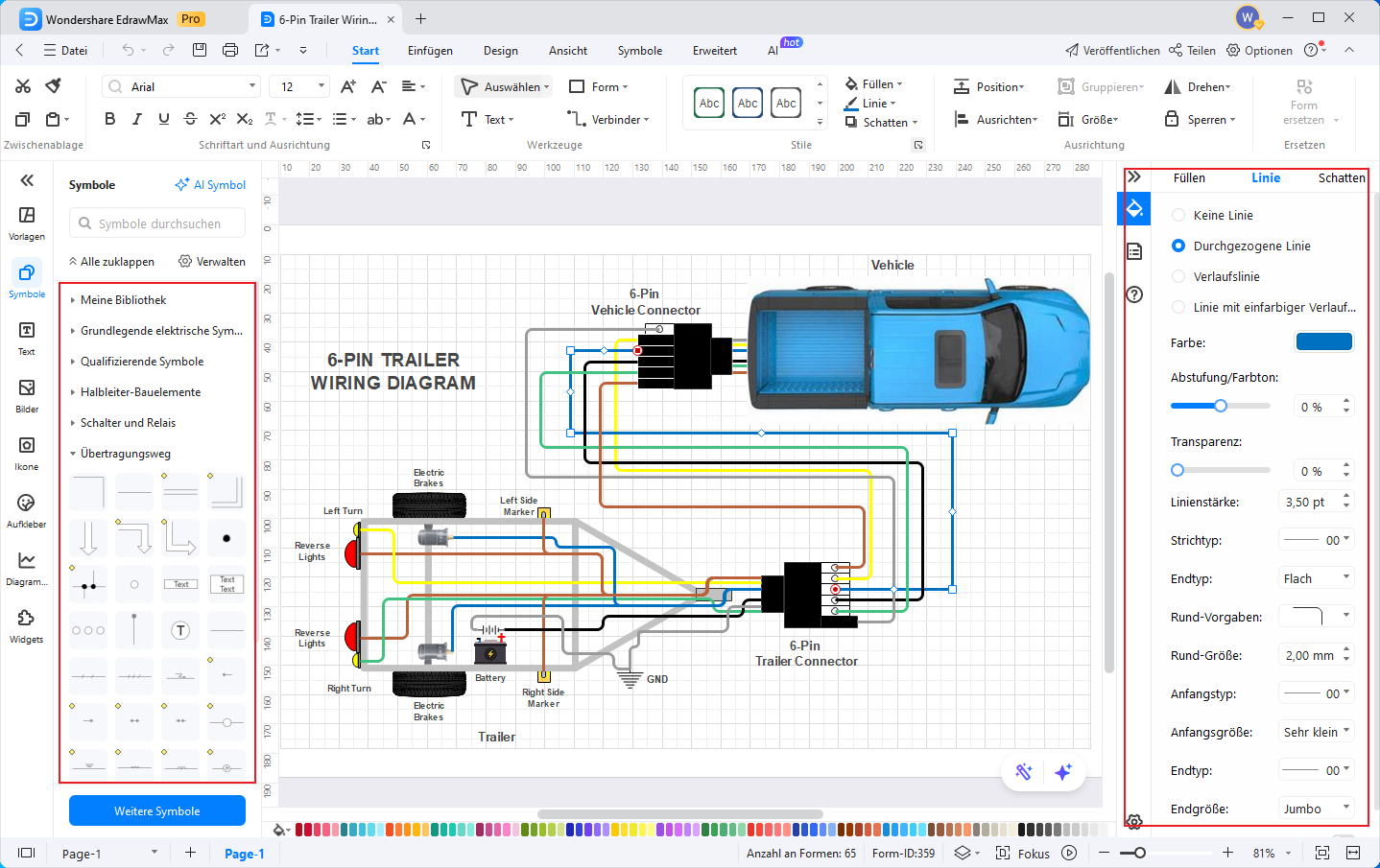

6-Pin-Anhänger-Schaltplan

6-Pin-Anhänger-Schaltplan

In diesem 6-poligen Anhängerschaltplan gibt es, wie Sie sehen können, zwei neue Kabelpositionen. Das blaue Kabel, das für die hydraulischen Bremsen zuständig war, wird jetzt für die elektrischen Bremsen verwendet. Das schwarze Kabel ist ein Indikator für die +12V-Batterie, die am Anhänger angeschlossen ist - die anderen Kabel sind in der gleichen Weise wie in den vorherigen Anhängerdiagrammen.

Was ist der 6-Wege-Stecker?

6-Wege-Stecker

Der 6-Wege-Stecker hilft, eine Verbindung zwischen dem Hauptfahrzeug und dem Anhänger herzustellen. Er wird für die Steuerung der Bremsen verwendet (hauptsächlich elektrische Bremsen) und wird häufig bei Wohnmobilen, Schwanenhalsaufliegern und Pferdeanhängern eingesetzt.

Dieser Anschluss bietet zusätzliche elektrische Unterstützung für eine 12-Volt-Batterie über das schwarze Kabel und elektrische Unterbrechungen über das blaue Kabel.

7-Pin-Anhänger-Schaltplan

Der 7-polige Anhängerschaltplan hat drei verschiedene Varianten, je nach Art des Steckers, bei dem die Verdrahtung ebenfalls unterschiedlich ist. Diese verschiedenen 7-poligen Anhänger-Schaltpläne sind wie folgt.

7-poliger Anhänger-Schaltplan mit rundem Stift

7-poliger Anhänger-Schaltplan mit rundem Stift

In diesem 7-poligen Anhängerschaltplan liefert das rote Kabel Hilfsstrom für den Anhänger, während die schwarzen Kabel zur Anzeige der Rückfahrscheinwerfer verwendet werden. Die anderen Funktionen und Positionen der Kabel sind ähnlich wie bei einem 6-poligen Anhängerschaltplan, bei dem Weiß für die Masse, Grün für die rechte Seite, Gelb für die linke Seite, Braun für die Rücklichter und Blau für die elektrischen Bremsen steht.

7-poliger Anhängerschaltplan für RV Blade mit SAE-Konfiguration

7-poliger Anhängerschaltplan für RV Blade mit SAE-Konfiguration

Dieser 7-polige Schaltplan für den Anhänger zeigt, dass die Farben der Drähte für die Rückfahrscheinwerfer und die Batteriequelle geändert wurden. Die rote Farbe wurde in Orange und Schwarz in Grau geändert. Die anderen Farben bleiben für die anderen Drähte und deren Funktion ebenfalls gleich.

7-poliger Anhängerschaltplan für traditionelle Wohnmobilausleger

7-poliger Anhängerschaltplan für traditionelle Wohnmobilausleger

In diesem 7-poligen Schaltplan für Anhänger ist der größte Teil der Kabelkonfiguration geändert. Das braune Kabel wird mit dem rechten Licht verbunden. Das grüne Kabel ist mit den Rücklichtern verbunden, das gelbe Kabel mit den Rückfahrscheinwerfern und das rote Kabel mit dem linken Licht.

Das schwarze Kabel ist mit der Batterie verbunden, das blaue Kabel mit den elektrischen Bremsen und das weiße Kabel mit der Masse. Wenn Sie diese in der richtigen Reihenfolge anschließen, stellen Sie sicher, dass die Lichter des Anhängers perfekt mit denen des Hauptfahrzeugs übereinstimmen.

Was ist der 7-Wege-Stecker?

7-Wege-Stecker 7-Wege-Stecker SAE 7-Wege-Stecker Traditionell
7-Wege-Stecker 7-Wege-Stecker SAE 7-Wege-Stecker Traditionell

Der Stecker hilft Ihnen, die Verkabelung Ihres Hauptfahrzeugs mit der Ihres Anhängers zu verbinden. Diese werden in der Regel für große Wohnmobile, SUVs, Lastwagen, gewerbliche und landwirtschaftliche Anhänger verwendet. Oben sehen Sie die drei verschiedenen Stecker, die für die Verkabelung eines 7-poligen Anhängerbeleuchtungssystems verwendet werden.

Es ist wichtig, die richtige Konfiguration Ihres Anhängers zu kennen, damit Sie ihn optimal verkabeln können und Ihre Anhängerbeleuchtung synchron funktioniert.
