工艺仪器布局图或工艺流程图也被称为管道仪表图。管道仪表图用图形展示一个企业中的仪器和布局。很多行业的人都使用工艺仪器布局图。工厂开设之初,主要是工艺技术人员,仪器、电气、机械、安全和工程人员使用工艺仪器布局图。
工艺流程图(P&ID)提供工程师策划工厂建设的信息。P&ID展示工艺流程的设备是如何通过管道系统相互连接。P&ID还显示了监控和控制管道中流经得物质的仪器和阀门。

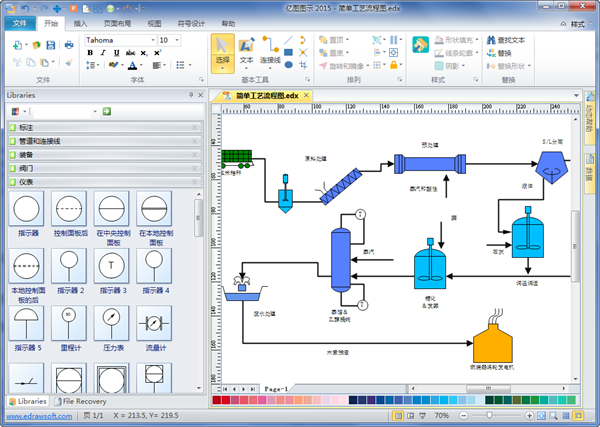

工艺流程图绘制软件
基于大量的预定义模板和符号,亿图帮助你更容易地绘制管道和仪表图。

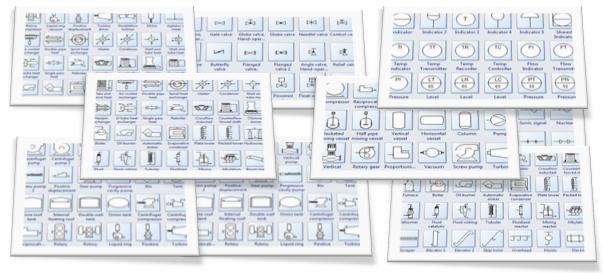

工艺技术人员使用专业的P&ID来辨认所有的设备、仪器和管道。亿图含有500多个P&ID符号,帮助用户迅速地展示工业、流程中的设备、管道、液体。液压、空气和气体等等。这些P&ID符号还有机械设备、管道、管道元件、阀门、设备驱动器等等。
绘制工艺流程图简单的方法是套用亿图提供的模板。
把P&ID符号拖放到绘图页面,用智能的管道连接线连接形状,然后把阀门和仪器符号拖到管道上。
在设备、管道、阀门和仪器旁边添加描述信息可以使工艺流程图更有价值,更易于阅读。
以下是亿图创建的一些工艺流程图例子。这些简单的例子展示了工艺流程的设备是如何通过管道系统连接起来的。你可以利用这些例子作为模板,迅速创建自己的工艺流程图。

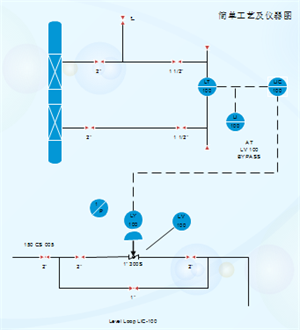

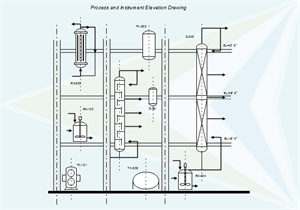

PFD 正视图 | 简单工艺流程图 | 工艺仪器布局图 |
工艺流程图可视化地展示了相互连接的工艺流程设备。它具备以下六种优点。
使人们可以清晰地理解设备的流程
展示工艺过程中发生的所有相关操作的顺序,包含需要分析的信息。
有助于确定处理的范围
显示处理材料发生的行为
包含设计的规格、标准和细节
促进团队协作和沟通
图形化地展示主要设备、生产线和主要控制回路的排列
提高流程中持续使用的设备的利用效率
挖掘结构材料的细节。
