从数据创建甘特图

如果您已将甘特图信息存储在另一个数据文件中,那么可以使用甘特图向导根据该文件中的信息来生成甘特图。可以使用的数据文件包括文本文件、CSV和Microsoft Excel。

从数据创建甘特图

首先你需要准备一份Edraw支持的甘特图数据。最简单的方式是在Edraw中创建一个简单的甘特图,然后点击甘特图菜单中的导出按钮,选择Excel格式或者Txt文本格式。 基于导出的文件,你可以添加自己的数据。

步骤1: 创建一个甘特图

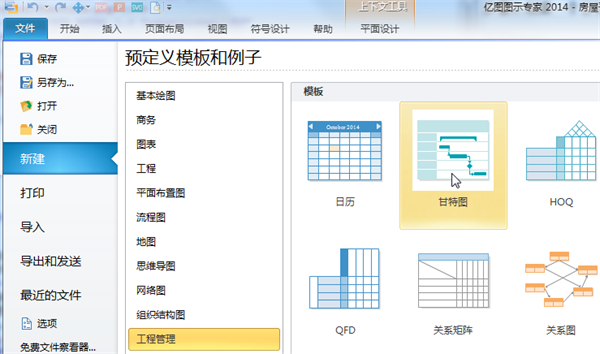

运行Edraw:

文件菜单>新建>工程管理>甘特图

创建甘特图

然后从打开的甘特图模板中拖曳一个甘特图形状到绘图区域。

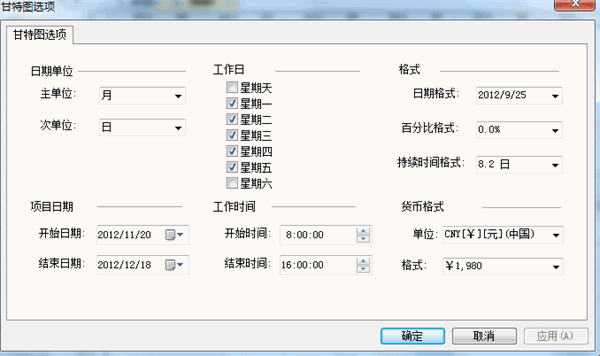

甘特图选项

在弹出的甘特图选项对话框中,进行基本的设定。

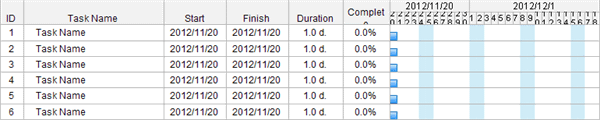

甘特图默认样式

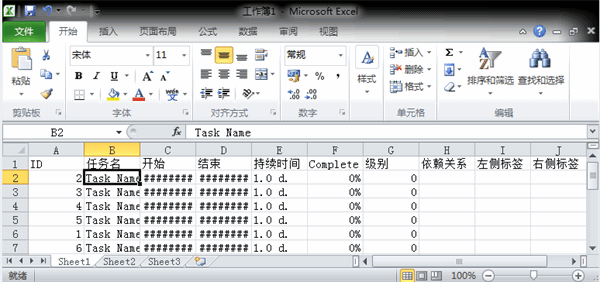

在甘特图菜单中,点击导出按钮。下面是一个导出的例子数据。

表格数据

步骤2: 导入数据文件

基于上面导出的数据文件,你可以修改数据,添加自己的工程信息。然后保存。

在甘特图菜单中,点击导入数据按钮。选择刚才保存的文件。

点击完成按钮。

步骤3: 修改甘特图

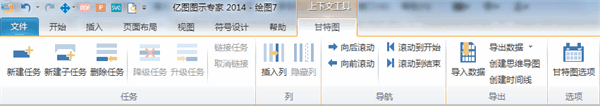

导入的甘特图可以通过甘特图菜单中的各种设置来修改。

自定义甘特图

添加新任务

选中甘特图,然后点击插入新任务按钮。

编辑任务名称

双击甘特图中的文字,可以直接修改。

添加里程碑

你可以通过设置任务期间为0,从而把一个任务转变成里程碑。

建立依赖

首先,你可以点击选中一个任务条或者里程碑。然后拖曳鼠标到一个新的任务条或者里程碑,一个连接线将连接它们。

建立依赖

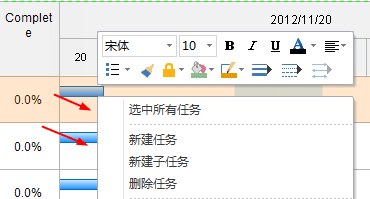

或者,按下Ctrl键去选择一个任务,再右键点击需要建立依赖的任务,在右键菜单中点击链接选项。

先择一个依赖任务

调整任务条

你可以选中一个任务,然后鼠标移动到任务的边界上开始拖动,从而调整任务的期间。

调整任务条
