Como Fazer um Plano de Cabeamento Doméstico

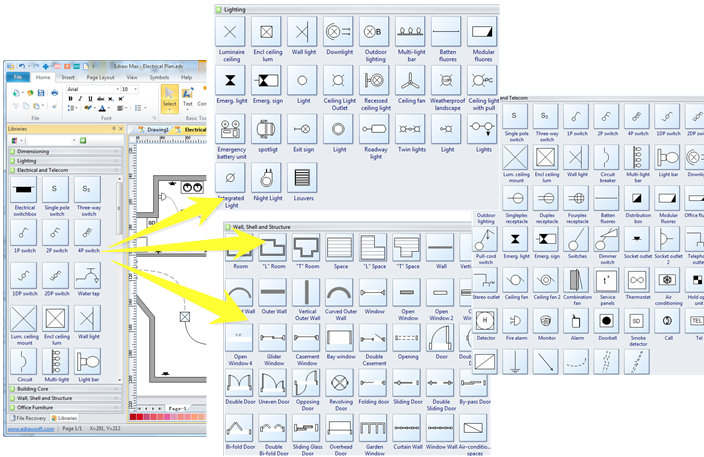

Criar um plano de cabeamento doméstico é uma questão de arrastar e soltar os símbolos prontos. A partir dessa biblioteca de símbolos à esquerda, escolha o símbolo e arraste o símbolo e coloque-o no local desejado.

O conjunto de símbolos de cabeamento domiciliar padrões está disponível para qualquer projeto de fiação residencial. As bibliotecas de símbolos incorporadas incluem os símbolos mais comuns para fazer planos de fiação domésticos, como iluminações, interruptores, tomadas e alguns aparelhos especiais, como ventilador de teto, campainha, detector de fumaça, monitor e alarme. Além disso, na biblioteca Parede, Casca e Estrutura, você tem todos os símbolos necessários para uma planta baixa.

Símbolos de Cabeamento Domiciliar

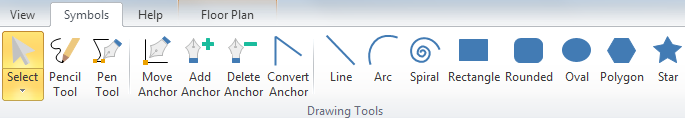

Não se preocupe se as bibliotecas perderem alguns símbolos especiais. Outra função deste software é criar símbolos personalizados. Na guia Símbolo, você pode usar a ferramenta Caneta ou as formas básicas para criar qualquer símbolo personalizado.

1. Inicie uma página de desenho do plano de fiação.

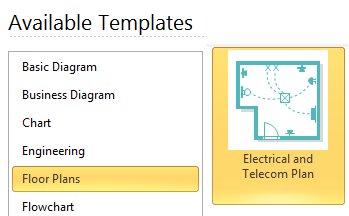

Em Modelos Disponíveis, escolha Planta Baixa e clique duas vezes no modelo Elétrica e Telecomunicações para iniciar o desenho.

2. Arrastar e Soltar Aparelhos.

À esquerda da tela, as bibliotecas relativas já estão abertas. Arraste e solte os símbolos necessários na tela. Se precisar de outros símbolos, clique no botão Biblioteca para abrir mais bibliotecas de símbolos.

3. Conectando os Símbolos.

Você pode usar o botão do conector curvo da barra de ferramentas ou usar um símbolo de fio na biblioteca Elétrica e Telecom.

4. Salvar e Exportar.

Quer salvar em outro formato para que outro possa abrir? Apenas um clique de distância! Vá para o menu Arquivo e clique no botão Exportar e enviar. Você tem permissão para exportar seu arquivo para 17 formatos, incluindo: gráficos vetoriais (SVG, EMF, EPS), gráficos de bitmap (PNG, JPEG, GIF, BMP, TIFF), documentos da web (HTML, PDF), apresentações em PowerPoint (PPT) e Adobe Flash (SWF)....

1. Instale tomadas suficientes no quarto, banheiro e cozinha. Por exemplo, você precisa de pelo menos quatro tomadas na cozinha para exaustor, geladeira, panela elétrica de arroz e máquina de fazer pão.
2. Tente imaginar onde você colocará os móveis e certifique-se de que as tomadas sejam de fácil acesso.
3. As saídas de iluminação de férias ao ar livre são muito importantes. Planeje várias tomadas perto das portas e janelas.
4. Antes de fazer a fiação de um aparelho, certifique-se de saber onde colocar os fios para manter seus projetos de fiação seguros e funcionais por muitos anos.

Aqui estão alguns modelos de planos de fiação domésticos prontos para download e personalizáveis.

Modelo de plano de fiação residencial

Modelo de Plano Elétrico
