トランジスタ回路とは？特徴、種類と仕組みを紹介

電子回路の世界で欠かせない部品の一つに、トランジスタがあります。小型でありながら大きな電流を制御し、増幅やスイッチングなど多彩な働きをするトランジスタは、半導体技術の進歩とともに急速に普及しました。本記事では、トランジスタ回路の定義や特徴、仕組み、種類などを解説するとともに、実際にLEDをスイッチでON/OFFする回路例を示します。また、豊富な機能を持つEdrawMaxも紹介します。初心者の方にも分かりやすい内容となってしています。

1. トランジスタ回路とは

1.1 定義と特徴

トランジスタは、半導体の性質を利用して電流や電圧を制御する素子です。内部構造としては、N型半導体とP型半導体が組み合わさった「Bipolar Junction Transistor（BJT）」が代表的ですが、近年ではMOSFETと呼ばれる構造も広く使用されます。トランジスタが回路に用いられる最大の特徴は、小さな入力信号で大きな電流を制御できるという点です。これにより、信号の増幅やスイッチングなど、多様な用途に活用されます。

また、トランジスタは真空管に比べて小型・低消費電力であり、集積回路の実現にも大きく貢献してきました。現在の電子機器の高性能・小型化を支える重要な半導体素子です。

1.2 役割

トランジスタ回路は、主に「増幅回路」と「スイッチング回路」という2つの役割を担います。

増幅回路ではマイクなどから拾った微弱な音声信号を大きくしてスピーカーに出力するなど、小さな信号を扱いやすいレベルに引き上げる機能です。

一方、スイッチング回路としては、デジタル回路の基本となるオン／オフ動作を正確に実行します。これにより、コンピュータやマイコンなどでの演算処理や制御を可能にします。さらに、ノイズの影響を軽減したり、安定動作のためのバイアス設計を行ったりと、トランジスタ回路には多様な工夫が盛り込まれている場合があります。

2. トランジスタ回路の仕組み

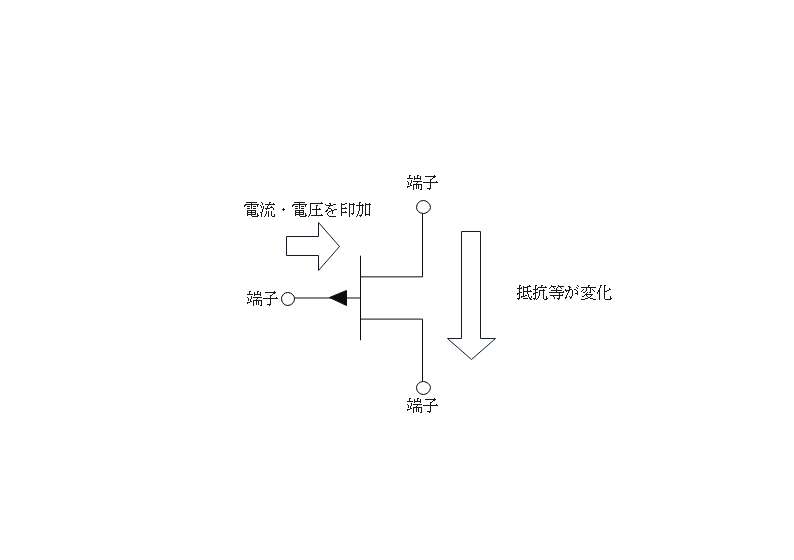

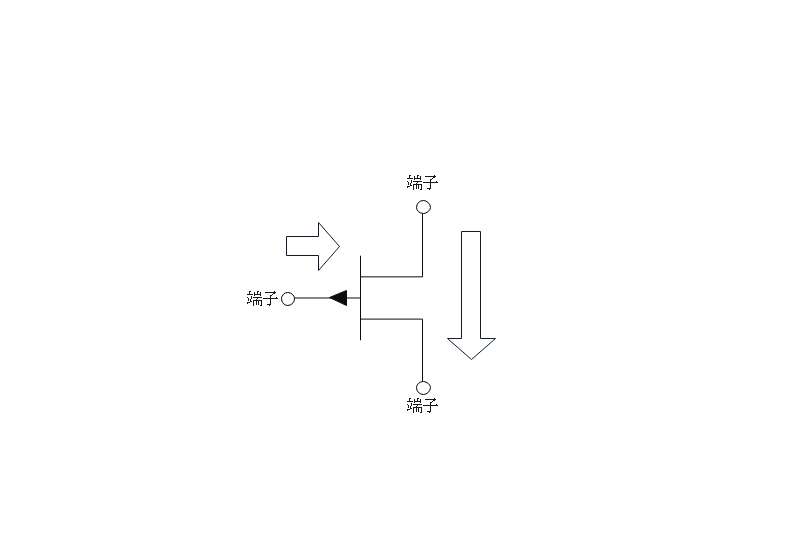

トランジスタ回路の仕組みを理解するためには、まず「ベース（B）」「コレクタ（C）」「エミッタ（E）」という3つの端子の役割を押さえる必要があります。BJT型トランジスタを例に挙げると、ベース端子から少量の電流が流れ込むことによって、コレクタとエミッタの間を流れる電流量が大きく変化する構造です。ベース電流が流れることで、コレクタ・エミッタ間の抵抗が下がり、大きな電流を通せるようになります。

たとえば、増幅回路の場合は、小さなベース電流の変化がコレクタ電流を大きく変化させる特性を利用して、信号を増幅します。一方、スイッチング回路として利用する場合は、ベース電流をゼロに近い状態にする（オフ）か、必要十分なベース電流を流す（オン）かの二極動作に着目し、デジタル的なオン／オフ制御を行います。増幅かスイッチングかの使い分けは、バイアス電圧の設定やベース電流の供給方法をどのように設計するかで決まります。

また、トランジスタには「エミッタフォロア」「共通エミッタ」「共通コレクタ」など多彩な接続方法があります。それぞれゲインや入出力インピーダンスの面で特性が異なります。取り扱う信号の種類や電源電圧、必要なゲインや電力損失などの要素を考慮しながら、最適な動作点を設定する必要があります。

3. トランジスタ回路の種類

トランジスタの回路には以下のような種類が存在します。

3.1 増幅回路（アンプ回路）

音声や映像などの微弱な信号を大きくするために用いられるのが増幅回路です。ベース電流が変化するとコレクタ電流が大きく変わる性質を利用して信号を拡大します。具体的には、オーディオアンプ、プリアンプ、高周波アンプなど、扱う周波数や電力の大きさによって細分化されます。

3.2 スイッチング回路

トランジスタをスイッチとして動作させ、オン／オフをデジタル的に制御する回路です。マイコンやデジタルICの出力端子でトランジスタをオン／オフさせ、LEDを点灯したり、モーターを動かしたりする用途が代表的です。デジタル回路やロジック回路の世界では欠かせない存在です。

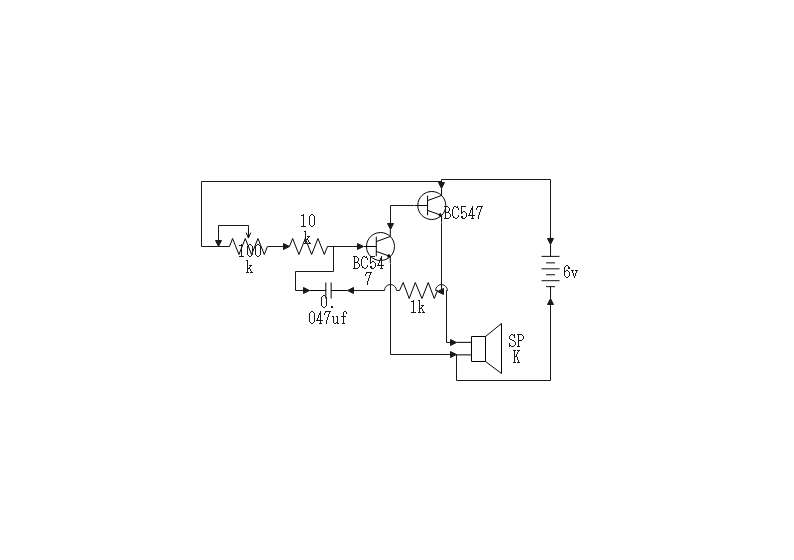

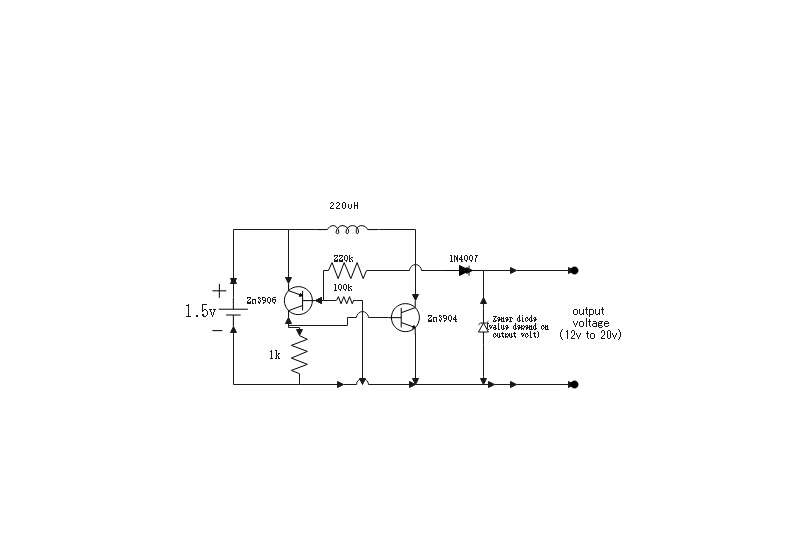

3.3 オシレーター回路

水晶振動子やLC共振回路と組み合わせてトランジスタを使うことで、一定周期の振動（交流信号）を発生させるオシレーター（発振器）を作ることができます。タイミング生成やクロック供給など、デジタル回路の安定動作に欠かせません。

4. トランジスタ回路の書き方

トランジスタ回路を設計・作図する際には、まず「目的」を明確にし、それに合ったトランジスタの種類や接続方法を選ぶことが大切です。ここでは、LEDをスイッチでON/OFFするトランジスタ回路を例に、回路図を作成する一般的な手順を示します。

回路図作成ソフトとしてEdrawMaxを使う場合の流れもイメージしながら、ポイントを押さえます。

4.1回路の目的と動作を決める

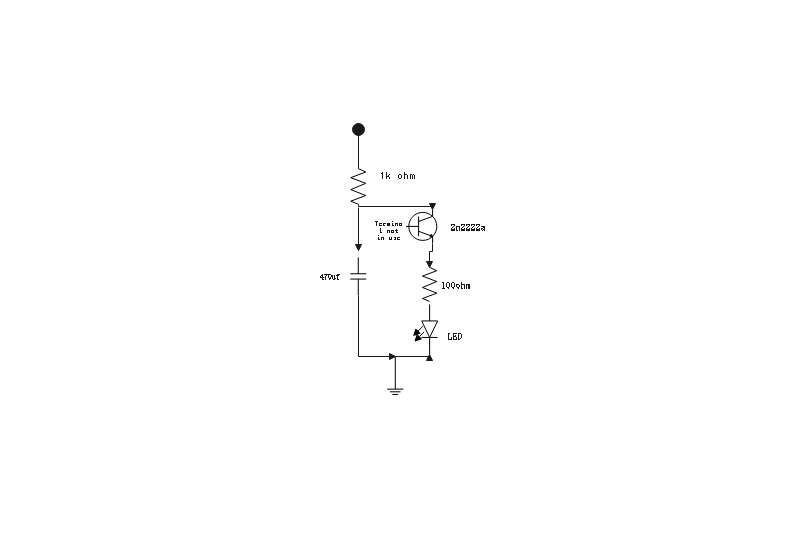

今回の目的は、「スイッチを押すとLEDが点灯し、離すと消灯する」というシンプルな制御です。ここではNPNトランジスタ（BJT）を使い、スイッチ経由でベース電流を流したときにLEDをオンにする構成を想定します。

そして、必要な部品をリストアップします。一般的にはNPNトランジスタや抵抗器、LED、電源などを使用します。部品を用意し、それぞれの定格に合った数値を設定します。たとえば、ベース抵抗は数kΩ、LED制限抵抗はLEDの順方向電圧や必要電流を考慮して決定します。

4.2 ブロック配置を考える

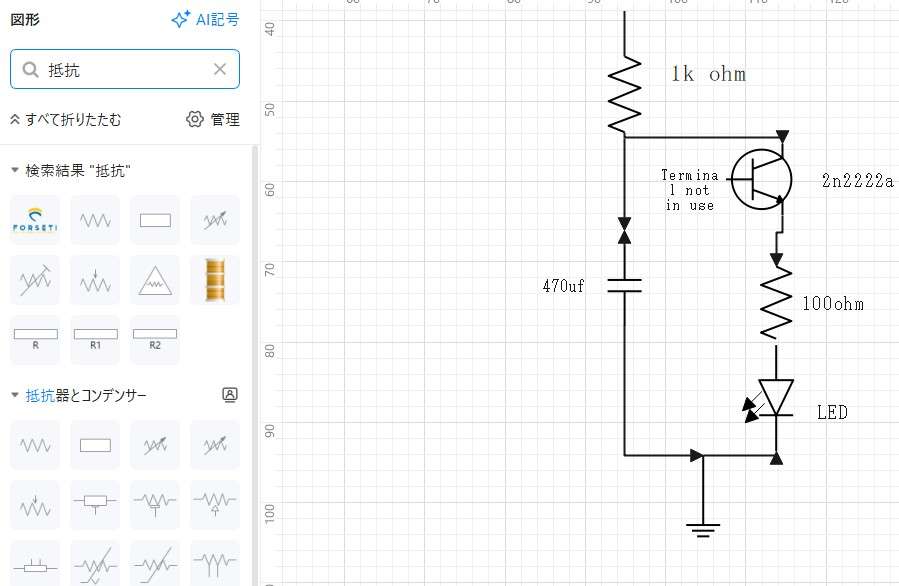

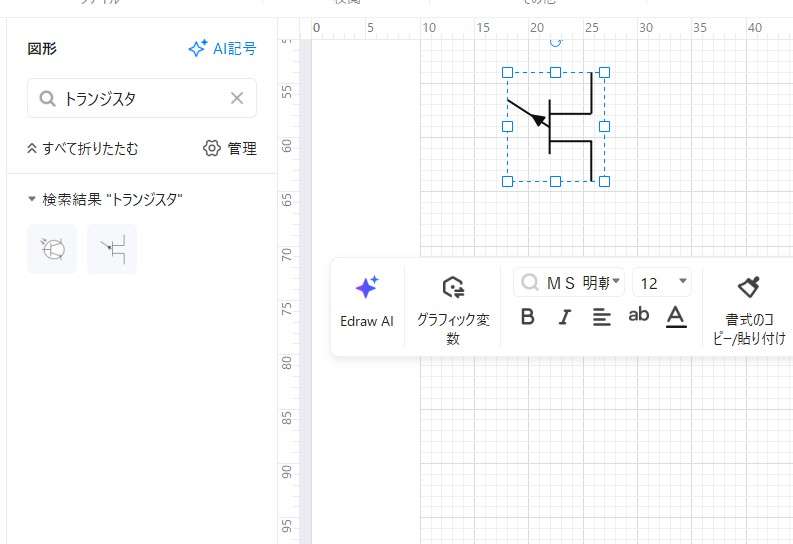

EdrawMaxなどの回路図作成ツールでは、ドラッグ＆ドロップでトランジスタや抵抗などのシンボルを配置できます。まずはトランジスタを中心に配置し、そのベース端子にスイッチとベース抵抗を経由した電源ラインを接続。エミッタはグラウンドに接続し、コレクタ側にLED（＋抵抗）を通して電源へつなぎます。

4.3 配線（コネクタ）を整える

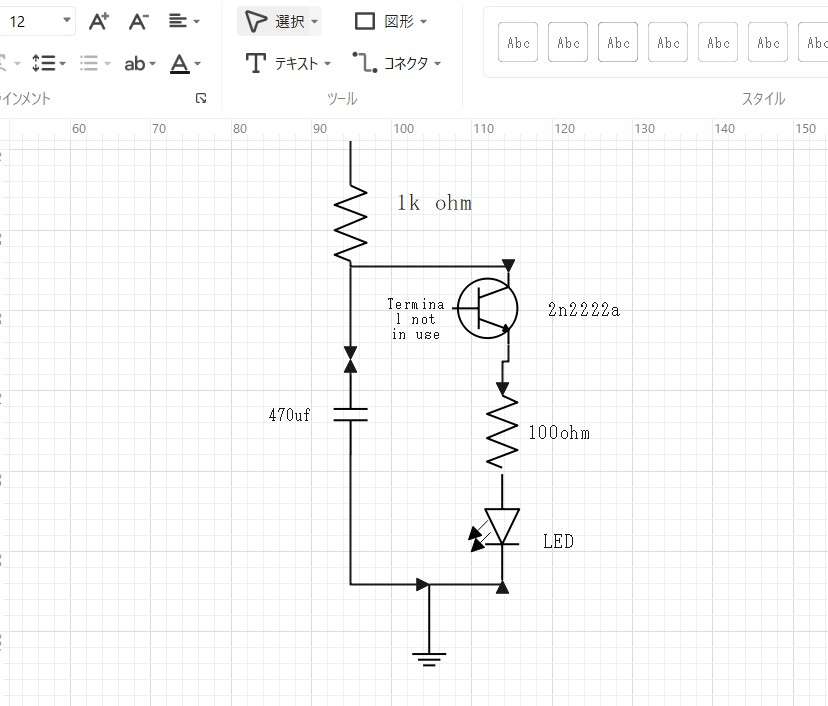

部品同士をコネクタ線でつなぎ、分かりやすいレイアウトにします。EdrawMaxでは、自動整列機能やコネクタの接続を簡単に変更できるため、配線が交差しないように工夫しつつ、回路の流れが一目で分かるように配置するのがポイントです。

4.4 動作の確認・シミュレーション

回路図ができたら、シミュレーション機能を使える場合は導通をチェックしたり、部品の極性や接続ミスを確認します。EdrawMax自体に高度な回路シミュレーション機能はありませんが、作成した回路図を他のシミュレーションソフトにエクスポートしたり、PDFや画像形式で出力して検討に活用できます。

これらの手順を踏むことで、シンプルなLEDスイッチ回路でも配置や抵抗値、トランジスタの極性などを間違えにくくなります。最終的には実際のブレッドボードやプリント基板で組み立てる前に、回路図を完成させておくと、トラブルシュートがスムーズです。

5. おすすめの回路図作成ツールEdrawMax

EdrawMaxは、電子回路だけでなく、ビジネスやフローチャートなど幅広い図表を作成できるオールインワンツールです。ここでは、トランジスタ回路の作図において注目すべき3つのポイントを紹介します。

5.1豊富な電子回路素材

抵抗器やコンデンサ、トランジスタなどの基本部品はもちろん、集積回路やマイコン、さらにはセンサー類など、さまざまな電子回路向けのシンボルがあらかじめ用意されています。わざわざ別途ライブラリをインストールする必要がないため、すぐに回路図作成を始められます。

5.2 操作しやすいインターフェース

ドラッグアンドドロップで部品を配置し、コネクタ線を引いて結線できるため、初心者でも直感的に操作できます。また、配置した要素の整列やグループ化も簡単なので、複雑な回路図であっても見やすく整理できます。自動でコネクタ線を調整してくれる機能もあるため、配線がごちゃごちゃしにくいのも魅力です。

5.3 バージョン管理

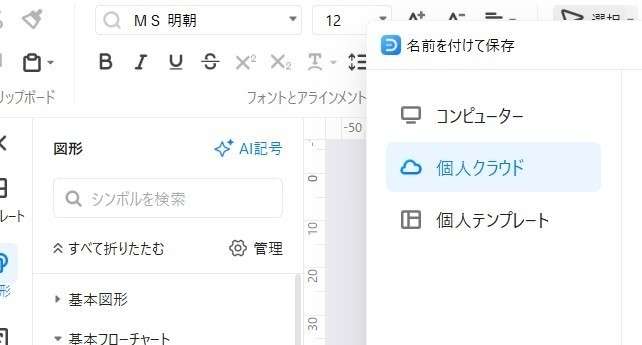

EdrawMaxでは、クラウドストレージを活用してプロジェクトファイルを保存でき、チームメンバー同士で共有や編集が容易です。修正履歴を追いかけることもできるため、過去のバージョンからどのように回路が変化したかを把握しやすく、複数人で作業する際にも安心して使えます。

これらの機能により、トランジスタ回路のようなシンプルな回路から、複雑な電子回路やシステム図まで、幅広く対応できるのがEdrawMaxの利点です。初心者からエンジニアまで、多様なユーザーにとって有用なツールです。

6. トランジスタ回路に関するFAQs

6.1 トランジスタの増幅回路とは？

トランジスタ増幅回路とは、小さな入力信号をトランジスタの制御特性を使って大きな出力信号に変換する回路のことです。ベース電流のわずかな変化を、コレクタ電流に大きく反映させることで増幅が可能になります。オーディオアンプや無線通信など、多くの電子機器で広く活用されています。
