増幅回路とは？特徴、種類と仕組みを紹介

オーディオ・通信・計測――電子回路が扱う信号の大半は、取り出したままでは微弱すぎて実用になりません。そこで欠かせないのが増幅回路です。入力された電圧や電流を希望の大きさに拡大し、後段の処理系へ橋渡しする心臓部と言えます。本稿では、増幅回路の定義から動作原理、代表的な構成例、さらには EdrawMax を使った実践的な描き方まで、初学者でも体系的に理解できるよう丁寧に解説します。

1. 増幅回路とは

1.1 定義

増幅回路とは、入力されたアナログ信号の振幅を一定の倍率で大きくする回路の総称です。特徴は信号の波形情報を維持したままエネルギーを付与できる点にあります。抵抗だけでは得られない能動的なエネルギー注入が行えるため、センサ出力やマイクロフォン電圧のような数 mV レベルの微小信号を、オシロスコープや次段 ADC が扱える数 V レベルへと引き上げます。

1.2 役割

役割は大きく二つに整理できます。

一つ目は信号源と負荷のインターフェース改善で、インピーダンス整合や駆動能力の補強を担います。

二つ目は信号処理の分解能確保で、ノイズフロアより十分高いレベルへ信号を持ち上げることで、量子化誤差や外来ノイズの影響を抑えられます。

設計時は利得（Gain）や帯域幅、雑音指数、リニアリティ、消費電力などの特性を同時に最適化する必要があり、応用分野によって重視する指標は微妙に異なります。例えばオーディオ用プリアンプでは低歪率と広帯域が要求され、センサフロントエンドでは低雑音と高入力インピーダンスが優先されます。

2. 増幅回路の仕組み

増幅は「能動素子を介したエネルギー制御」で実現されます。能動素子は外部電源から電力を取り込み、入力信号でそれを制御して出力へ放出します。

トランジスタの場合、ベースに小さな電流／電圧を与えると、コレクタ‐エミッタ間の大きな電流を操れるため、電流利得やトランスコンダクタンスに応じて増幅が起こります。

オペアンプは内部に差動増幅段とカスケード接続された高利得ステージを持ち、外付け抵抗で利得を定義する帰還を利用して精度と安定性を両立させます。帰還は負帰還が主流で、出力の一部を反転入力へ戻すことでオープンループ利得のばらつきを吸収し、閉ループ利得を外付け素子の比で決定します。また、インピーダンス変換を目的にエミッタフォロワやバッファアンプが挿入されるケースも多く、これにより低出力インピーダンス化と大振幅駆動が可能になります。設計の際はデータシートに示された位置と容量を厳守することが安定動作への要点です。

3. 増幅回路の種類

増幅回路は使用素子と結線法で分類できますが、実用上はオペアンプ増幅回路とトランジスタ増幅回路の二本柱が中心です。

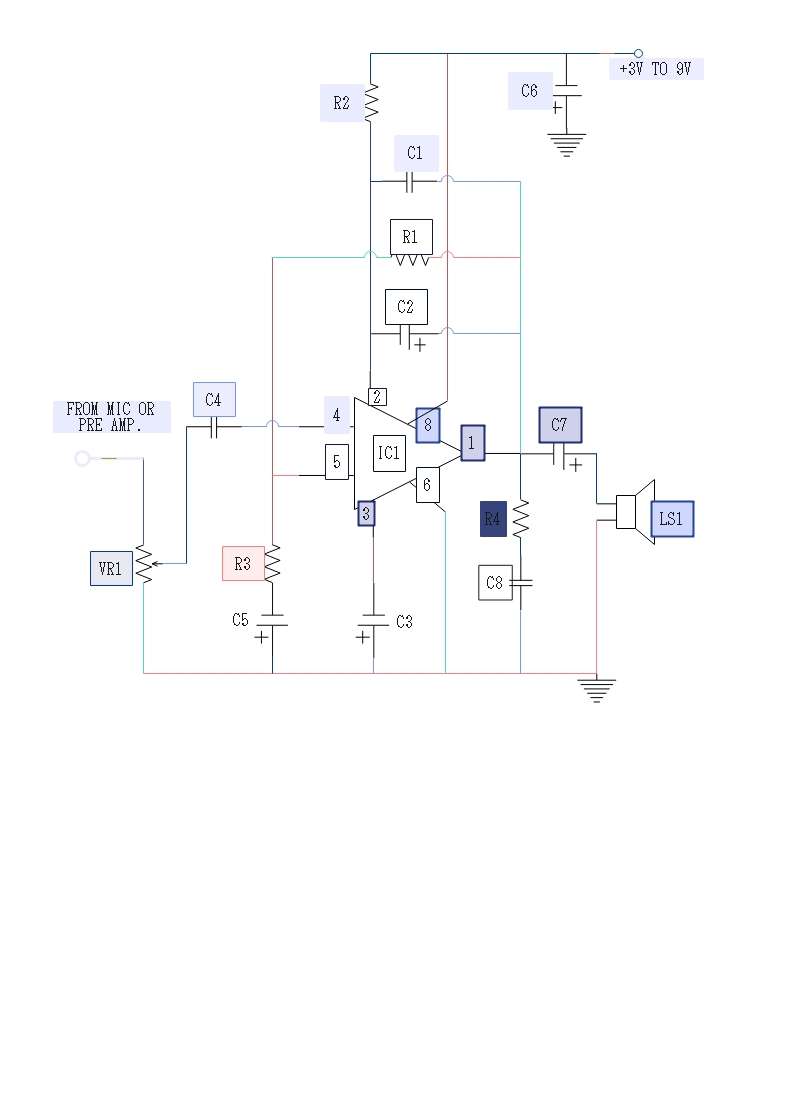

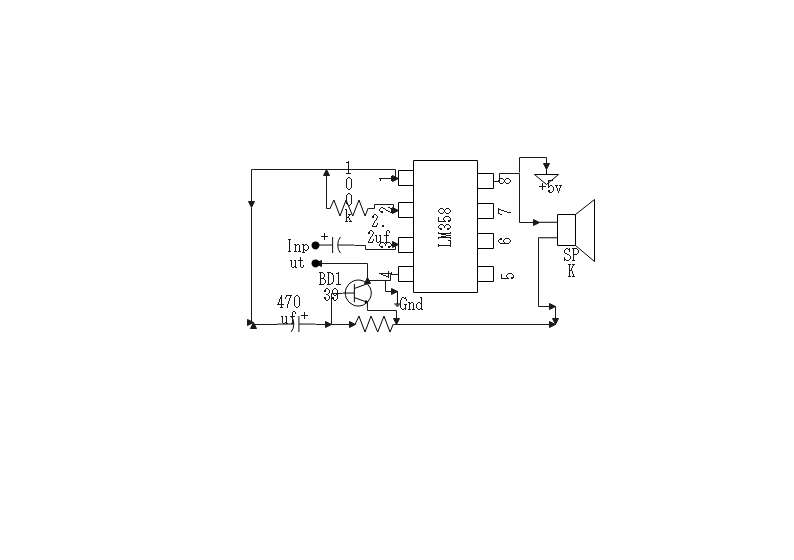

3.1 オペアンプ増幅回路

オペアンプ増幅回路は、理想的な高利得差動アンプを IC 化した回路です。外付け抵抗だけで反転・非反転・差動・加算・積分など多彩な機能が構成できます。高利得ゆえ負帰還を掛けると利得設定が抵抗比に支配され、高精度で温度変化にも強い点が魅力です。入力オフセットやスルーレートなどの IC 固有パラメータを意識すれば、音響から計測、電源監視まで幅広く利用できます。

3.2 トランジスタ増幅回路

トランジスタを用いた増幅回路は、NPN／PNPやMOSFETを組み合わせた増幅回路です。ディスクリート構成はオペアンプ IC が苦手とする数百 MHz 超の高周波や高電圧・高電流領域で威力を発揮し、RF フロントエンドやパワーアンプでは今も主流です。さらに A 級、B 級、AB 級、C 級といった動作クラスに分かれ、歪みと効率のトレードオフを調整します。IC とディスクリートを折衷したハイブリッド回路も存在します。

4. 増幅回路の書き方

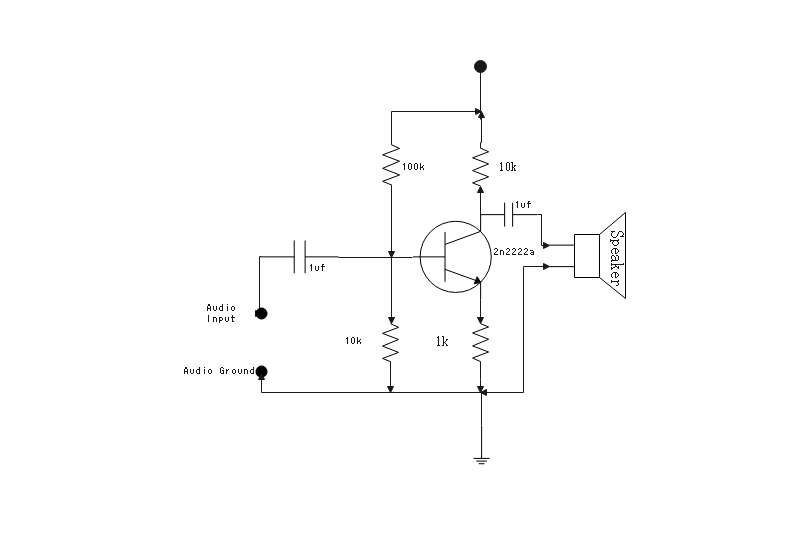

ここでは「NPN トランジスタによるエミッタ接地増幅回路」を、EdrawMaxを使って描図する手順を示します。

4.1新規図面作成

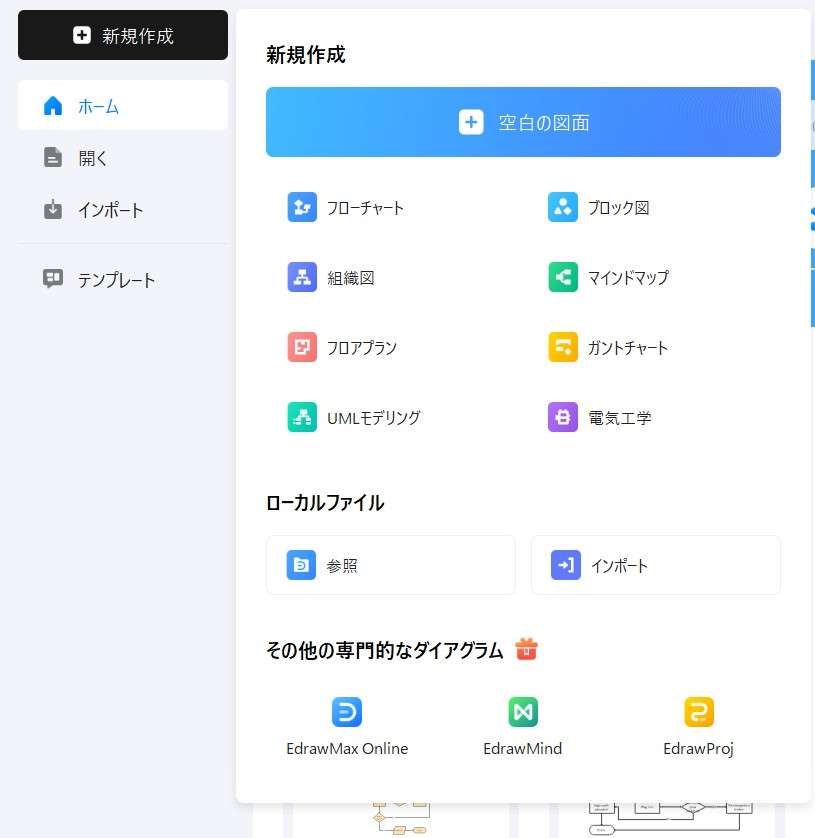

［新規作成］→［電気工学］テンプレートを選択します。または、テンプレートを設定せずに新たに作成したい場合は［空白の図面］を選択します。EdrawMaxは多彩な図面テンプレートが存在し、電気回路のみではなく、フローチャートやガントチャートなども簡単に作成することが可能です。ビジネスに活用する図形を作成する際に時間短縮が可能で、幅広い図表を作成できるオールインワンツールです。

4.2 部品配置

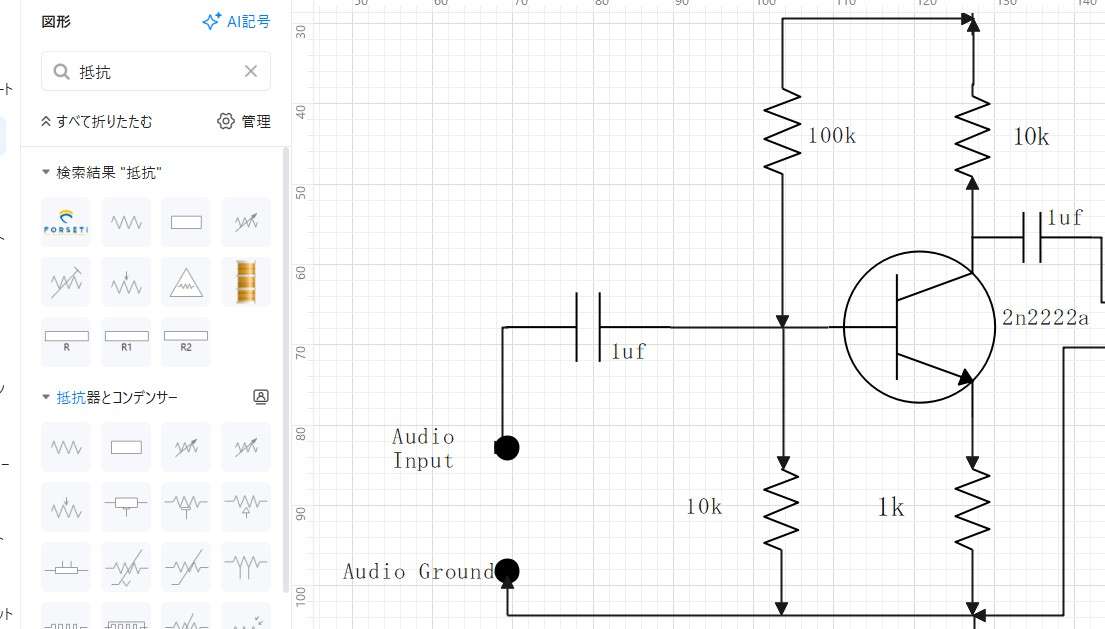

ライブラリから NPN トランジスタシンボルをドラッグしてキャンバス中央に配置し、向きをコレクタ上・エミッタ下になるよう回転します。次に電源ラインを描くため、＋VccやGNDシンボルを置き、コネクタ線ツールで適切に接続します。ベースバイアス抵抗は R1と R2の二本を用意します。

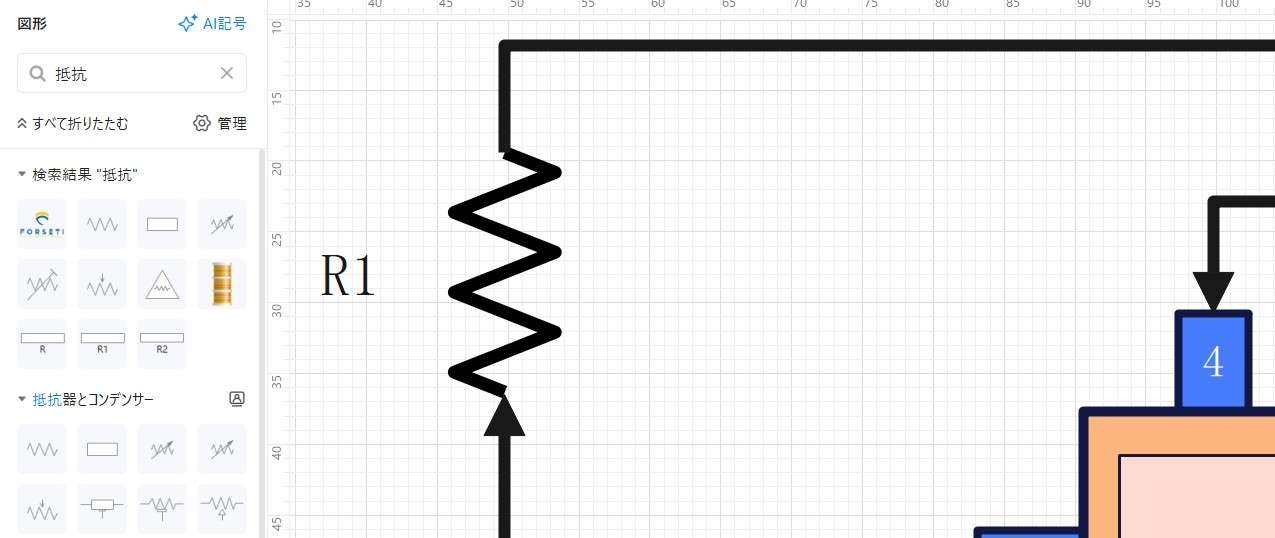

EdrawMax では部品を選択後に［プロパティ］パネルで抵抗値を直接入力できるため、数値入力と同時に図面上のラベルも更新されます。

次にカップリング用の入力コンデンサ C1をベース手前に直列に挿入し、信号源を配置します。DC 動作点確認のため、EdrawMax の注釈ツールで計算式を添えておくと設計意図を追跡しやすくなります。

4.3 枠・タイトル調整

最後に、部品全体を囲むように［枠］ツールでシート枠とタイトルブロックを追加し、図面番号・作成日・設計者を記入すれば完成です。ドラッグ＆ドロップ主体の UI とスマートな配線自動整列機能のおかげで、短時間で終えられます。

5. おすすめの回路図作成ツールEdrawMax

5.1 豊富な電子回路素材

EdrawMax はライブラリにオペアンプ・トランジスタ・受動素子など数千点の電子回路シンボルが標準搭載され、専門的な IC 品番も検索一発で呼び出せる豊富さが魅力です。図面ソフトによっては、別途シンボルをインストールする必要がありますが、EdrawMaxの場合は多くのシンボルが初期セットされています。

[没有发现file]

5.2 操作しやすい

操作面ではドラッグ＆ドロップ配置と、始点をつかむだけで自動で折れ線化するスマートコネクタが用意されています。また、均等配置・配線交差自動回避・端点吸着といった補助機能もワンクリックで有効化できます。これにより、煩雑な手配線作業が大幅に短縮されます。さらに行き過ぎたズレは［配置調整］ボタンひとつで美しく整列し、初心者でもプロレベルの見映えが得られます。

5.3 保存・印刷・リンクで共有

完成図は PNG・PDF・SVG など多形式で保存でき、印刷用高解像度出力にも難なく対応します。クラウド共有リンクを生成すれば、チームメンバーがブラウザで即閲覧・コメントできるため、回路レビューのリードタイムを削減できます。こうした総合力は、単なる「描画ツール」を越えて設計フロー全体を最適化するプラットフォームと呼ぶに相応しい存在です。

6. 増幅回路に関するFAQs

6.1 直流増幅と交流増幅の違いは？

　直流増幅は DC 成分まで忠実に増幅し、オフセットやセンサの静的出力を扱うのに適します。対して交流増幅は入力と出力の間にカップリングコンデンサを挿入し、周波数下限を設けて DC 成分を遮断するため、音声や通信のように変動成分だけを扱う用途に向きます。

6.2 増幅回路で発生するノイズを減らす方法は？

　低雑音素子の採用に加え、帰還抵抗値を下げて等価入力雑音電圧を抑える、シールド線やグラウンドプレーンで外来ノイズを遮蔽する、電源にローパスフィルタとデカップリングコンデンサを入れてリップルを除去するといった総合対策が有効です。

6.3 増幅回路のシミュレーションには何が使えますか？

　SPICE 系シミュレータが定番で、無償モデルも豊富に公開されています。EdrawMax で作成した図面を元にネットリストを再入力すれば、電源立ち上げ時の過渡解析や周波数応答（AC 解析）を容易に検証できます。
