Logiciel Schéma d'ingénierie - Créer un Schéma d'ingénierie facilement

Utiliser le logiciel Schéma d'ingénierie de créer un schéma d'ingénierie facilement avec ce logiciel de dessin.

Créez des diagrammes d'ingénierie tels que Électricité simple, Circuits et Logique, Systèmes de contrôle industriels, Schéma de procédé - Schéma PFD, Schéma tuyauterie et instrumentation - Schéma P&ID, et autres diagrammes de systèmes.

Créer un schéma d'ingénierie

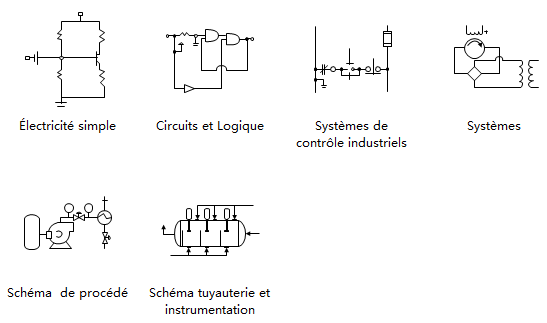

Sous l'onglet Fichier, pointez à Nouveau, pointez à Ingenierie et Électricité, puis cliquez sur l'un des suivants:

  1. Électricité simple
  2. Circuits et Logique
  3. Systèmes de contrôle industriels
  4. Systèmes
  5. Schéma de procédé - Schéma PFD
  6. Schéma tuyauterie et instrumentation - Schéma P&ID

Exemples de schéma d'ingénierie

Cliquez ici pour télécharger gratuitement le logiciel de schéma électrique. Puis vous pouvez utiliser les modèles intégrés pour faire et présenter vos propres schémas électriques en rien de temps.

Ces modèles ouvrir une page de dessin n'ayant pas d'écailles en orientation portrait. Vous pouvez modifier ces paramètres à tout moment.

Faites glisser les formes de composants électriques sur la page de dessin. Les formes peuvent avoir des données. Vous pouvez entrer des données de forme et ajouter de nouvelles données à une forme.

Entrer les données de forme

Sélectionner une forme, et puis cliquez sur Données de forme dans le menu contextuel.

Dans la boîte de dialogue Données de forme, cliquez sur chaque élément et puis tapez ou sélectionnez une valeur.

Connecter les composants électriques en utilisant l'outil Connecteur ou les formes de connecteur

1. Utiliser l'outil de connecteur

Cliquez sur l'outil Connecteur.

Faites glisser à partir d'un point de connexion sur la première forme à un point de la deuxième forme de connexion. Les paramètres de connexion deviennent rouges lorsque les formes sont reliées.

Connect electrical components

2. Utiliser les formes de connecteur

Faites flisser une formes de connecteur à la page de dessin.

Utiliser les formes de connecteur

Passer de commencer le point de connecteur sur la forme principale (la forme à partir de laquelle vous vous connectez).

Placer le point terminal de connecteur sur la forme secondaire (la forme à laquelle vous vous connecterez).

Lorsque le connecteur est collée sur les formes, les extrémités deviennent rouges.

Ajouter un texte à la forme sélectionnée

Marquer les formes de composants électriques individuelles en sélectionnant la forme et en tapant le texte.

Modifier les données de symbole

Sélectionner le commutateur SPDT, puis cliquez sur l'icône Définir la position de commutateur sur le bouton d'action flottant.

Dans la boîte de dialogue Données de forme, choisissez une position de commutateur.

Ainsi, vous pouvez changer la position du commutateur par les données de forme prédéfinies.

Modify the property of symbols

Montrer un exemple d'un schéma électrique simple

Le schéma de génie électrique suivant est créé par Edraw logiciel de diagramme d'ingénierie. Vous pouvez faire glisser les symboles électriques intégrés puis les connectez facilement.

Schéma électrique simple

Schéma tuyauterie et instrumentation

Logiciel de dessin de circuits électriques

Comment dessiner un diagramme de circuit électrique

Systèmes du contrôle industriels

Créer un schéma électrique simple

Commencez! Vous adorerez ce logiciel tout-en-un facile à utiliser.

Edraw Max est un logiciel parfait non seulement pour les diagrammes de flux, organigrammes, mind mappings, mais aissi pour les diagrammes de réseau, plans d'étage, diagrammes de flux, fashion designs, diagrammes UML, graphiques, illustrations scientiques... de qualité et c'est juste le début!
